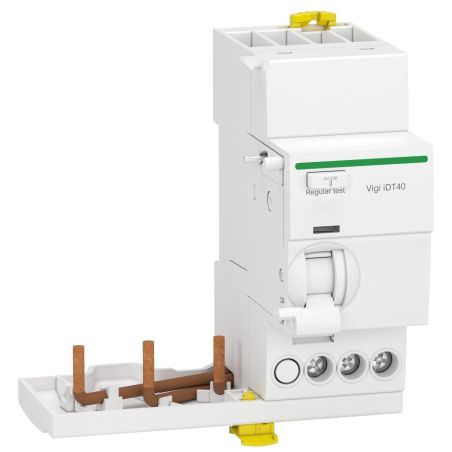

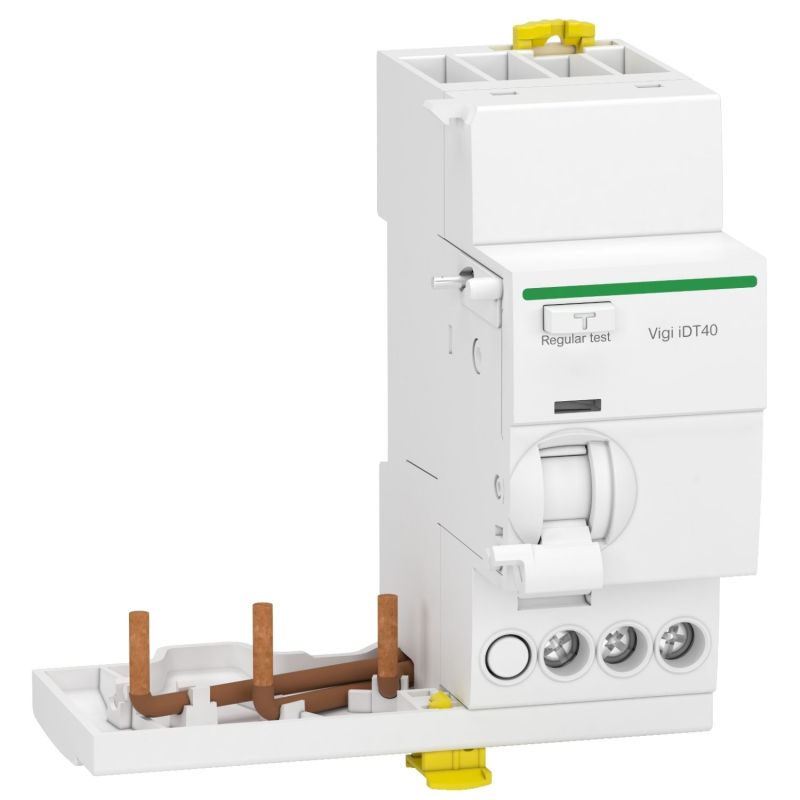

A9Y65325 Schneider - Bloc différentiel 3P 25A 300mA Type A Si 230-240/400-415V Acti9 Vigi IDT40

Bloc différentiel Schneider Vigi IDT40 25A 300mA type A-Si - Réf A9Y65325

Le bloc différentiel Schneider Electric Vigi IDT40 25A 300mA (référence A9Y65325) est un module additionnel tripolaire de la gamme Acti9. Il s'associe directement à un disjoncteur Schneider compatible pour lui ajouter la fonction de protection différentielle 300mA type A-Si, transformant ainsi un simple disjoncteur en disjoncteur différentiel.

Caractéristiques techniques du Vigi IDT40 A9Y65325

• Référence fabricant : A9Y65325
• Gamme : Schneider Electric Acti9
• Famille : Vigi IDT40
• Calibre maximal : 25A
• Polarité : 3P (tripolaire)
• Sensibilité différentielle : 300mA
• Type de différentiel : type A-Si
• Fixation : rail DIN 35 mm

Principe de fonctionnement du bloc Vigi

Le bloc différentiel Vigi IDT40 se raccorde directement en aval d'un disjoncteur Acti9 compatible. Il surveille en permanence le courant de fuite du circuit protégé. Si ce courant dépasse le seuil de 300mA, le bloc Vigi commande l'ouverture du disjoncteur associé, coupant ainsi l'alimentation du circuit défaillant.

Flexibilité d'installation

Ce système modulaire offre une grande souplesse : vous pouvez ajouter la protection différentielle uniquement sur les circuits qui le nécessitent, sans remplacer le disjoncteur existant. Le calibre de 25A assure la compatibilité avec les disjoncteurs de calibre inférieur ou égal de la gamme IDT40.

Protection différentielle type A-Si

Le type A-Si offre une immunité renforcée aux déclenchements intempestifs tout en détectant les courants de défaut alternatifs, continus pulsés et continus lisses. Cette technologie est recommandée pour les circuits alimentant des équipements électroniques modernes.

La sensibilité de 300mA assure la protection des personnes contre les contacts indirects, adaptée à la protection des départs principaux et à la sélectivité avec les dispositifs 30mA en aval.

Installation du bloc différentiel Vigi IDT40

Montage

Le bloc Vigi IDT40 se monte sur rail DIN 35 mm, directement accolé au disjoncteur qu'il protège. La liaison mécanique et électrique avec le disjoncteur associé est simple et ne nécessite pas de câblage supplémentaire entre les deux appareils.

Bouton test

Un bouton test en façade permet de vérifier le bon fonctionnement de la protection différentielle. Il est recommandé de l'actionner au moins une fois par mois pour s'assurer que le dispositif se déclenche correctement.

Normes et conformité

Le bloc différentiel Vigi IDT40 A9Y65325 est conforme à la norme CEI/EN 61009 et répond aux exigences de la NF C 15-100 pour les installations électriques basse tension en France. Marquage CE, qualité Schneider Electric.
