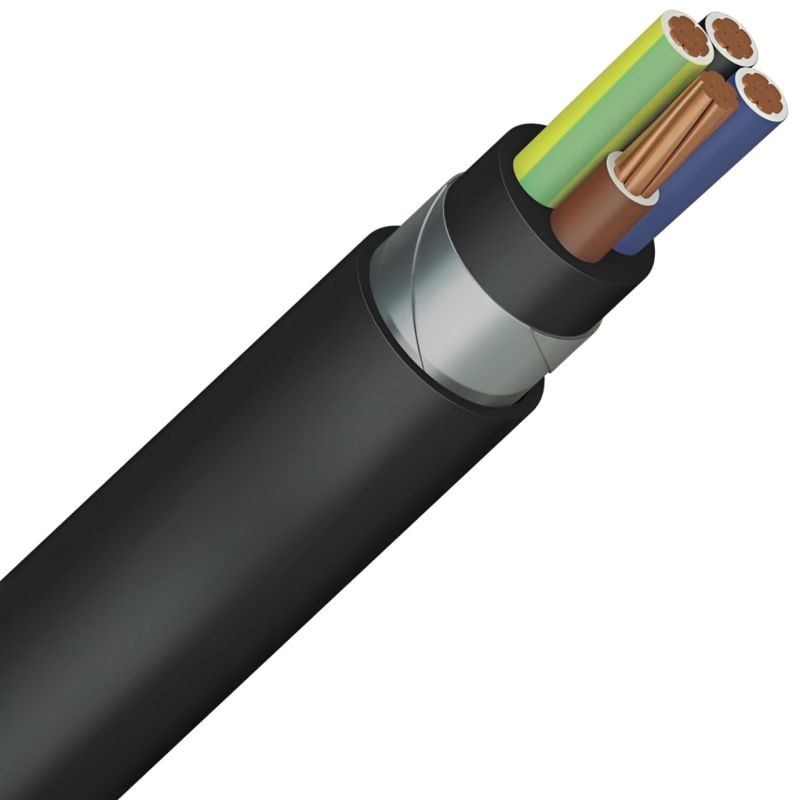

Câble rigide armé U1000 RVFV RH 2X16mm² - Coupe au mètre

Présentation détaillée du câble U-1000 RVFV RH 2X16mm²

Le câble rigide armé U-1000 RVFV RH 2X16mm² (référence AEE261684) est un câble d'énergie haut de gamme conçu pour les installations industrielles de forte puissance exigeant une protection mécanique renforcée. Sa construction robuste, alliant une armure en feuillards d'acier et une gaine PVC spéciale résistante aux hydrocarbures (RH) et aux UV, en fait la référence incontournable pour les installations fixes en intérieur, en extérieur, en colonne montante ou en pose directement enterrée.

La particularité de cette gamme est l'utilisation de conducteurs en cuivre câblé classe 2 (multibrins) qui, par rapport à un conducteur rigide massif, facilite la pose, assure une meilleure connexion dans les bornes de raccordement et offre une tenue améliorée aux vibrations.

Disponible à la coupe au mètre chez achat-electrique.com, vous payez exactement la longueur dont vous avez besoin, sans surplus ni gâchis.

Caractéristiques techniques du câble U-1000 RVFV RH 2X16mm²

Construction du câble

• Âme : cuivre nu câblé, classe 2 (multibrins souples)
• Section des conducteurs : 16 mm²
• Nombre de conducteurs : 2
• Isolation : polyéthylène réticulé (XLPE)
• Gaine interne : thermoplastique
• Armure : 2 feuillards en acier de 0,2 mm d'épaisseur, posés en hélice à recouvrement
• Gaine externe : PVC noir spécial qualité RH + UV

Dimensions et poids

• Diamètre de la gaine interne : 14,6 mm (approximatif)
• Diamètre de la gaine externe : 17 à 20,5 mm
• Masse approximative : 720 kg/km
• Rayon de courbure minimum (pose fixe) : 8 × Ø extérieur

Caractéristiques électriques

• Tension de service (Uo/U) : 600 / 1000 V AC — 900 / 1500 V DC
• Tension d'essai : 3500 V AC pendant 5 min / 8400 V DC pendant 5 min
• Intensité admissible à l'air libre (30 °C) : 107 A
• Intensité admissible en pose enterrée (20 °C) : 128 A

En alimentation monophasée 230 V, ce câble peut véhiculer une puissance d'environ 24 kW à l'air libre (valeur indicative à adapter selon les coefficients de correction NF C 15-100).

Caractéristiques thermiques et mécaniques

• Plage de température d'utilisation : -25 °C à +60 °C
• Température maximale de l'âme en régime permanent : +90 °C
• Température maximale en court-circuit : +250 °C
• Traction statique admissible : 15 N/mm² de section cuivre
• Traction dynamique admissible : 50 N/mm² de section cuivre

Pourquoi choisir un câble classe 2 (cuivre multibrins) ?

Contrairement aux câbles à âme rigide massive (classe 1), les câbles U-1000 RVFV RH avec âme classe 2 sont composés de plusieurs brins de cuivre câblés ensemble. Cette construction apporte trois avantages majeurs :

• Pose facilitée : le câble est plus souple, plus facile à dérouler, à cintrer et à tirer dans les fourreaux, chemins de câbles ou colonnes montantes
• Meilleure connexion dans les bornes : la section multibrins s'écrase mieux sous le serrage, ce qui réduit les risques d'échauffement et de desserrage
• Tenue améliorée aux vibrations : idéal pour les installations proches de machines tournantes, compresseurs, moteurs industriels

Configuration et repérage des conducteurs

La configuration 2X (2X16mm²) correspond à 2 conducteurs sans conducteur de protection, destinée aux circuits monophasés ne nécessitant pas de mise à la terre. Les couleurs sont conformes à la norme HD 308 S2.

Les couleurs des conducteurs sont conformes à la norme HD 308 S2.

Installation et mise en œuvre

Modes de pose autorisés

• Pose à l'air libre : sur chemins de câbles, tablettes, passerelles, fixé aux parois
• Pose directement enterrée sans fourreau ni protection complémentaire
• Pose en colonne montante d'immeuble
• Pose en caniveau ou sous fourreau (avec application des coefficients de correction NF C 15-100)
• Pose en zone ATEX (BE3) : avec protection électrique appropriée et réduction des intensités admissibles de 15 % (article 424-8-BE3 de la NF C 15-100)

Recommandations d'installation

Pour une installation conforme, respectez le rayon de courbure minimum de 8 fois le diamètre extérieur du câble. Ne pas dépasser les tractions maximales indiquées lors du déroulage. Si plusieurs câbles sont posés groupés, en plein soleil ou en caniveau, appliquez les facteurs de correction de la norme NF C 15-100 pour déterminer l'intensité réellement admissible. Compte tenu de la section importante, prévoyez un matériel de tirage adapté et respectez les efforts de traction maximaux.

Normes et certifications

• NF C 32-322 / XP C 32-322 : la norme XP C 32-322 garantit la résistance aux conditions climatiques extrêmes et au rayonnement solaire UV
• IEC 60332-1 / NF C 32-070 2.1 catégorie C2 : non propagation de la flamme
• Euroclasse Eca selon le Règlement Produits de Construction 305/2011 (RPC)
• RoHS : directive européenne 2011/65/UE
• Marquage : NF USE U-1000 RVFV - n G s – n° d'usine + marquage métrique + n° de lot

Applications courantes

• Alimentation d'installations industrielles de forte puissance : usines, ateliers, sites de production
• Colonnes montantes d'immeuble : distribution électrique dans les bâtiments tertiaires et résidentiels collectifs
• Distribution électrique en extérieur : éclairage public, bornes de recharge, locaux techniques
• Pose enterrée directe : liaison entre bâtiments, alimentation de postes de transformation, stations de pompage
• Zones à risques d'explosion (ATEX) : stations-service, dépôts d'hydrocarbures, sites chimiques (avec protection électrique adaptée)
• Environnements agricoles et industriels : protection anti-rongeurs assurée par l'armure acier
• Installations soumises aux vibrations : la classe 2 (cuivre multibrins) offre une meilleure tenue dans les bornes

Pourquoi choisir le câble U-1000 RVFV RH sur achat-electrique.com ?

• Coupe à la demande au mètre : commandez la longueur exacte dont vous avez besoin, même pour les grosses sections
• Produit de qualité professionnelle conforme aux normes françaises et européennes
• Expertise technique : notre équipe est à votre disposition pour vous conseiller sur le choix de la section et de la configuration selon votre installation
• Livraison rapide partout en France

Questions fréquentes sur le câble U-1000 RVFV RH 2X16mm²

Quelle est la différence entre un câble classe 1 et classe 2 ?

La classe 1 désigne un conducteur massif (un seul brin rigide), tandis que la classe 2 désigne un conducteur câblé constitué de plusieurs brins torsadés. Sur les grosses sections comme celle-ci (16mm²), la classe 2 est indispensable pour permettre la pose : un conducteur massif de cette section serait quasiment impossible à cintrer ou à manipuler.

Quelle est la différence entre U-1000 RVFV et U-1000 RVFV RH ?

La version RH dispose d'une gaine PVC spéciale résistante aux hydrocarbures aliphatiques et au rayonnement UV. Elle est indispensable pour les installations en milieu industriel exposé aux huiles, carburants ou en extérieur permanent. En cas d'exposition à des hydrocarbures aromatiques, il faut privilégier une gaine de type PF ou TF (ETFE).

Le câble U-1000 RVFV RH 2X16mm² peut-il être enterré directement ?

Oui. Grâce à son armure en feuillards d'acier et à sa gaine externe renforcée, ce câble peut être posé directement en pleine terre sans fourreau de protection. C'est l'un de ses principaux atouts par rapport aux câbles U-1000 R2V classiques.

Ce câble est-il utilisable en zone ATEX ?

Oui, le câble U-1000 RVFV RH est compatible avec les zones à risques d'explosion (BE3), sous réserve de mettre en place une protection électrique appropriée. Attention, dans ce cas les intensités admissibles doivent être réduites de 15 % conformément à la NF C 15-100 (article 424-8-BE3).

Comment est vendu ce câble ?

Le câble U-1000 RVFV RH 2X16mm² est vendu à la coupe au mètre. Indiquez simplement la longueur souhaitée lors de votre commande et nous vous préparons une découpe sur mesure.
