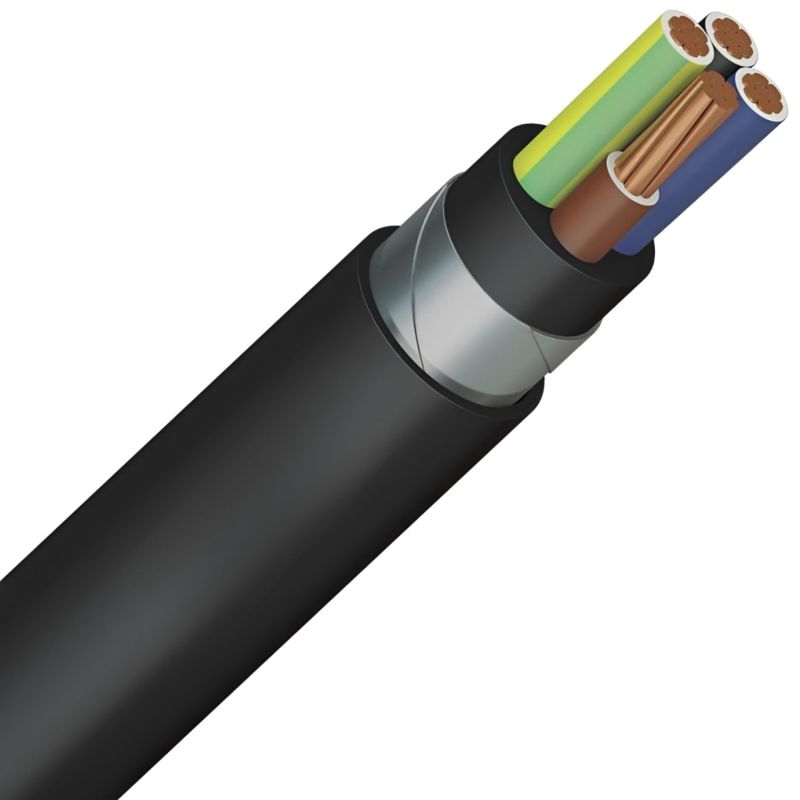

Câble rigide armé U 1000 RVFV RH 1X50mm² - Coupe au mètre

Présentation détaillée du câble U-1000 RVFV RH 1X50mm²

Le câble rigide armé U-1000 RVFV RH 1X50mm² (référence AEE261702) est un câble monoconducteur d'énergie haut de gamme conçu pour les installations industrielles et les liaisons de très forte puissance. Sa construction robuste, alliant une armure en feuillards d'aluminium et une gaine PVC spéciale résistante aux hydrocarbures (RH) et aux UV, en fait la référence incontournable pour les tirages unipolaires de grosse section : postes de transformation, colonnes montantes d'immeuble, jeux de barres, liaisons entre tableaux.

La particularité de ce câble est l'utilisation d'une armure aluminium amagnétique — indispensable sur les câbles unipolaires pour éviter les courants induits (courants de Foucault) qui feraient surchauffer une armure ferromagnétique classique en acier. C'est une caractéristique technique essentielle qui distingue les monoconducteurs des câbles multipolaires.

Son conducteur en cuivre câblé classe 2 (multibrins) facilite considérablement la pose d'une section aussi importante (50mm²) et assure une meilleure connexion dans les bornes avec une tenue améliorée aux vibrations.

Disponible à la coupe au mètre chez achat-electrique.com, vous payez exactement la longueur dont vous avez besoin, sans surplus ni gâchis.

Caractéristiques techniques du câble U-1000 RVFV RH 1X50mm²

Construction du câble

• Âme : cuivre nu câblé, classe 2 (multibrins souples)
• Section du conducteur : 50 mm²
• Nombre de conducteurs : 1 (monoconducteur)
• Isolation : polyéthylène réticulé (XLPE)
• Gaine interne : thermoplastique
• Armure : 2 feuillards en aluminium de 0,2 à 0,5 mm d'épaisseur, posés en hélice à recouvrement
• Gaine externe : PVC noir spécial qualité RH + UV

Dimensions et poids

• Diamètre de la gaine interne : 14,5 mm (approximatif)
• Diamètre de la gaine externe : 18,5 mm (approximatif)
• Masse approximative : 687 kg/km
• Rayon de courbure minimum (pose fixe) : 10 × Ø extérieur (spécifique aux monoconducteurs)

Caractéristiques électriques

• Tension de service (Uo/U) : 600 / 1000 V AC — 900 / 1500 V DC
• Tension d'essai : 3500 V AC pendant 5 min / 8400 V DC pendant 5 min
• Intensité admissible à l'air libre (30 °C) : 207 A
• Intensité admissible en pose enterrée (20 °C) : 206 A

Intensités calculées pour 3 câbles unipolaires posés en trèfle dans un système triphasé. En configuration différente (nappe, groupement, pose en caniveau, rayonnement solaire, etc.), appliquez les facteurs de correction NF C 15-100.

En alimentation triphasée 400 V avec 3 câbles en trèfle, cette configuration peut véhiculer une puissance d'environ 143 kW à l'air libre et 142 kW en pose enterrée (valeurs indicatives à adapter selon les coefficients de correction NF C 15-100).

Caractéristiques thermiques et mécaniques

• Plage de température d'utilisation : -25 °C à +60 °C
• Température maximale de l'âme en régime permanent : +90 °C
• Température maximale en court-circuit : +250 °C
• Traction statique admissible : 15 N/mm² de section cuivre
• Traction dynamique admissible : 50 N/mm² de section cuivre

Pourquoi une armure en aluminium sur les monoconducteurs ?

C'est la question technique essentielle qui distingue les câbles unipolaires des câbles multipolaires. Lorsqu'un courant alternatif circule dans un conducteur, il crée un champ magnétique variable autour de lui. Sur un câble multipolaire classique (3 ou 4 conducteurs), les champs magnétiques des différentes phases s'annulent à l'extérieur du câble : on peut donc utiliser une armure en acier (matériau ferromagnétique) sans problème.

Sur un câble monoconducteur, il n'y a qu'un seul conducteur : le champ magnétique n'est pas annulé. Une armure acier serait traversée par un flux magnétique variable qui y induirait des courants de Foucault, provoquant des échauffements et des pertes d'énergie. On utilise donc une armure en aluminium, matériau non ferromagnétique (amagnétique), qui évite ce phénomène tout en assurant la protection mécanique du câble.

Pourquoi choisir un câble classe 2 (cuivre multibrins) ?

Contrairement aux câbles à âme rigide massive (classe 1), les câbles U-1000 RVFV RH classe 2 sont composés de plusieurs brins de cuivre câblés ensemble. Cette construction apporte trois avantages majeurs — particulièrement importants sur les grosses sections comme 50mm² :

• Pose facilitée : un conducteur massif de 50mm² serait quasiment impossible à cintrer ou à manipuler. La classe 2 reste souple et praticable sur chantier
• Meilleure connexion dans les bornes : la section multibrins s'écrase mieux sous le serrage, ce qui réduit les risques d'échauffement et de desserrage
• Tenue améliorée aux vibrations : idéal pour les installations proches de machines tournantes, compresseurs, moteurs industriels, transformateurs

Configuration et utilisation des monoconducteurs

Un câble 1X50mm² est un câble à un seul conducteur. Il se pose individuellement et peut servir selon les besoins de l'installation :

• En alimentation triphasée : 3 câbles unipolaires posés en trèfle pour les 3 phases, plus éventuellement 1 câble pour le neutre et 1 pour la terre
• En alimentation monophasée : 2 câbles unipolaires (phase + neutre) plus 1 pour la terre
• En liaison de puissance : entre transformateur et tableau général basse tension, entre armoire principale et sous-tableaux
• En colonne montante : dans les immeubles tertiaires ou résidentiels collectifs
• Comme conducteur de protection ou de terre pour les installations industrielles

Le repérage des couleurs est conforme à la norme HD 308 S2.

Installation et mise en œuvre

Modes de pose autorisés

• Pose à l'air libre : sur chemins de câbles, tablettes, passerelles, fixé aux parois
• Pose directement enterrée sans fourreau ni protection complémentaire
• Pose en colonne montante d'immeuble
• Pose en trèfle ou en nappe selon la configuration électrique (les intensités admissibles diffèrent)
• Pose en caniveau ou sous fourreau (avec application des coefficients de correction NF C 15-100)
• Pose en zone ATEX (BE3) : avec protection électrique appropriée et réduction des intensités admissibles de 15 % (article 424-8-BE3 de la NF C 15-100)

Recommandations d'installation

Pour une installation conforme, respectez le rayon de courbure minimum de 10 fois le diamètre extérieur du câble (plus élevé que les multipolaires, à cause de la section unique de grande dimension). Ne pas dépasser les tractions maximales indiquées lors du déroulage. Pour les grosses sections, prévoyez un matériel de tirage adapté (touret, poulies, enrouleurs motorisés) et respectez les efforts de traction maximaux.

En pose triphasée, privilégiez la configuration en trèfle : elle offre le meilleur équilibre entre dissipation thermique et compensation mutuelle des champs magnétiques.

Normes et certifications

• NF C 32-322 / XP C 32-322 : la norme XP C 32-322 garantit la résistance aux conditions climatiques extrêmes et au rayonnement solaire UV
• IEC 60332-1 / NF C 32-070 2.1 catégorie C2 : non propagation de la flamme
• Euroclasse Eca selon le Règlement Produits de Construction 305/2011 (RPC)
• RoHS : directive européenne 2011/65/UE
• Marquage : NF USE U-1000 RVFV - 1 × 50 – n° d'usine + marquage métrique + n° de lot

Applications courantes

• Postes de transformation : liaison entre transformateur et tableau général basse tension
• Colonnes montantes d'immeuble : distribution électrique dans les bâtiments tertiaires et résidentiels collectifs
• Tableaux généraux basse tension (TGBT) : tirages unipolaires individuels
• Jeux de barres et armoires de puissance
• Alimentation de gros équipements industriels : moteurs de forte puissance, compresseurs, fours industriels
• Pose enterrée directe : liaisons entre bâtiments, postes HTA/BT, stations de pompage
• Zones à risques d'explosion (ATEX) : sites chimiques, stations-service, dépôts d'hydrocarbures (avec protection adaptée)

Pourquoi choisir le câble U-1000 RVFV RH sur achat-electrique.com ?

• Coupe à la demande au mètre : commandez la longueur exacte dont vous avez besoin, même pour les très grosses sections
• Produit de qualité professionnelle conforme aux normes françaises et européennes
• Expertise technique : notre équipe est à votre disposition pour vous conseiller sur le dimensionnement et la mise en œuvre de vos liaisons unipolaires
• Livraison rapide partout en France

Questions fréquentes sur le câble U-1000 RVFV RH 1X50mm²

Pourquoi l'armure est-elle en aluminium et non en acier ?

L'armure aluminium est amagnétique, ce qui évite les courants de Foucault qui feraient surchauffer une armure en acier en présence d'un champ magnétique variable issu d'un conducteur unique. C'est une caractéristique technique obligatoire pour les câbles monoconducteurs en courant alternatif.

Combien de câbles faut-il commander pour une installation triphasée ?

Pour un système triphasé complet (3 phases + neutre + terre), il faut commander 5 câbles unipolaires posés en trèfle ou en nappe. Si votre installation n'utilise pas de neutre, 4 câbles suffisent (3 phases + terre). Nos conseillers peuvent vous aider à dimensionner précisément votre besoin.

Quelle est la différence entre ce câble et un multipolaire équivalent (ex : 4X50) ?

Le monoconducteur offre plus de flexibilité de pose (chaque conducteur peut suivre son propre trajet) et une meilleure dissipation thermique. Il est également plus facile à manipuler individuellement sur les grosses sections. Le multipolaire, lui, regroupe toutes les phases dans un seul câble, ce qui simplifie le tirage et l'installation. Le choix dépend de la configuration de l'installation, du cheminement disponible et des contraintes d'exploitation.

Le câble U-1000 RVFV RH 1X50mm² peut-il être enterré directement ?

Oui. Grâce à son armure en feuillards d'aluminium et à sa gaine externe renforcée, ce câble peut être posé directement en pleine terre sans fourreau de protection.

Ce câble est-il utilisable en zone ATEX ?

Oui, le câble U-1000 RVFV RH est compatible avec les zones à risques d'explosion (BE3), sous réserve de mettre en place une protection électrique appropriée. Dans ce cas, les intensités admissibles doivent être réduites de 15 % conformément à la NF C 15-100 (article 424-8-BE3).

Comment est vendu ce câble ?

Le câble U-1000 RVFV RH 1X50mm² est vendu à la coupe au mètre. Indiquez simplement la longueur souhaitée lors de votre commande et nous vous préparons une découpe sur mesure.
