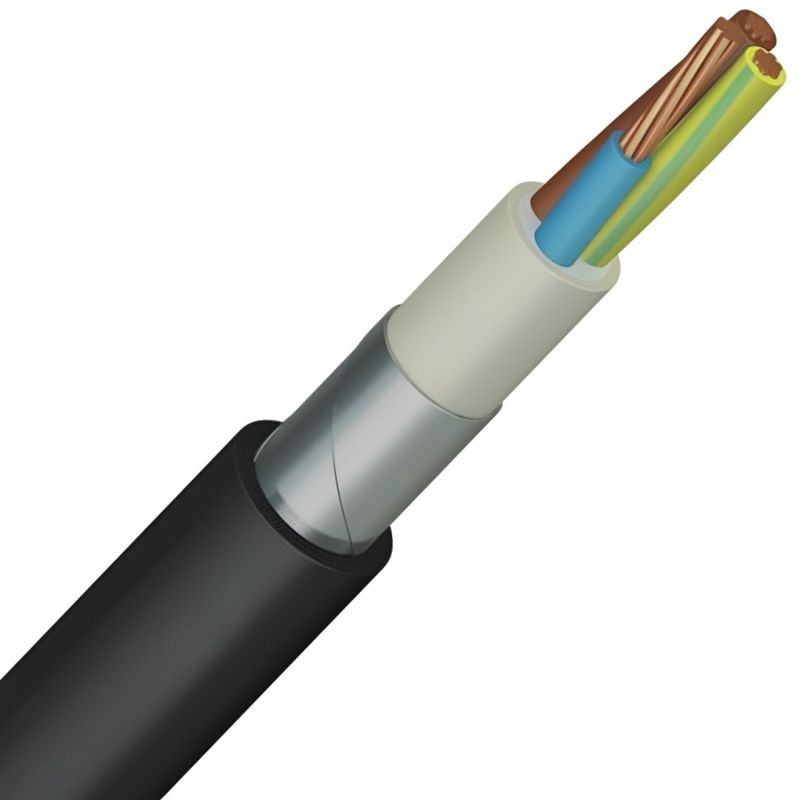

Câble rigide armé U 1000 RVFV RH 37G1,5mm² (CL2) - Coupe au mètre

Présentation détaillée du câble U-1000 RVFV RH 37G1,5mm² câblé (classe 2)

Le câble semi-rigide armé U-1000 RVFV RH 37G1,5mm² câblé (référence AEE261727) est la version multibrins classe 2 de la gamme U-1000 RVFV RH. Conçu pour les installations industrielles exigeant à la fois une protection mécanique renforcée et une souplesse de pose, il se distingue de la version classe 1 massif par ses conducteurs câblés qui offrent une manipulation plus aisée et une meilleure qualité de connexion.

Sa construction robuste, alliant une armure en feuillards d'acier et une gaine PVC spéciale résistante aux hydrocarbures (RH) et aux UV, en fait la référence pour les installations fixes en intérieur, en extérieur ou en pose directement enterrée dans les environnements exigeants.

Disponible à la coupe au mètre chez achat-electrique.com, vous payez exactement la longueur dont vous avez besoin, sans surplus ni gâchis.

Caractéristiques techniques du câble U-1000 RVFV RH 37G1,5mm² câblé

Construction du câble

• Âme : cuivre nu câblé, classe 2 (multibrins souples)
• Section des conducteurs : 1,5 mm²
• Nombre de conducteurs : 37
• Isolation : polyéthylène réticulé (XLPE)
• Gaine interne : thermoplastique
• Armure : 2 feuillards en acier de 0,2 mm d'épaisseur, posés en hélice à recouvrement
• Gaine externe : PVC noir spécial qualité RH + UV

Dimensions et poids

• Diamètre de la gaine interne : 21,7 mm (approximatif)
• Diamètre de la gaine externe : 30,0 mm (approximatif)
• Masse approximative : 1086 kg/km
• Rayon de courbure minimum (pose fixe) : 8 × Ø extérieur

Caractéristiques électriques

• Tension de service (Uo/U) : 600 / 1000 V AC — 900 / 1500 V DC
• Tension d'essai : 3500 V AC pendant 5 min / 8400 V DC pendant 5 min
• Intensité admissible à l'air libre (30 °C) : 7 A
• Intensité admissible en pose enterrée (20 °C) : 8 A

Caractéristiques thermiques et mécaniques

• Plage de température d'utilisation : -25 °C à +60 °C
• Température maximale de l'âme en régime permanent : +90 °C
• Température maximale en court-circuit : +250 °C
• Traction statique admissible : 15 N/mm² de section cuivre
• Traction dynamique admissible : 50 N/mm² de section cuivre

Pourquoi choisir un câble classe 2 (cuivre multibrins) ?

Contrairement aux câbles à âme rigide massive (classe 1), les câbles U-1000 RVFV RH classe 2 sont composés de plusieurs brins de cuivre câblés ensemble. Cette construction apporte trois avantages majeurs :

• Pose facilitée : le câble est plus souple, plus facile à dérouler, à cintrer et à tirer dans les fourreaux, chemins de câbles ou armoires chargées
• Meilleure connexion dans les bornes : la section multibrins s'écrase mieux sous le serrage, ce qui réduit les risques d'échauffement et de desserrage — un vrai plus pour la durabilité de votre installation
• Tenue améliorée aux vibrations : idéal pour les installations proches de machines tournantes, compresseurs, moteurs industriels, ou les tableaux embarqués sur équipements mobiles

Classe 1 massif ou classe 2 câblé : lequel choisir ?

Cette gamme de câbles U-1000 RVFV RH est disponible en deux versions pour les petites sections (1,5 et 2,5 mm²) : classe 1 (âme massive rigide) ou classe 2 (âme câblée multibrins). Voici comment choisir :

• Classe 1 (massif) : conducteur rigide, plus économique, idéal pour les poses fixes en chemin de câbles droits, les installations d'alimentation simples sans contrainte de cheminement.
• Classe 2 (câblé, cette version) : conducteur multibrins, plus souple, plus facile à dénuder et à raccorder, offre une meilleure connexion dans les bornes (surface de contact accrue) et une meilleure tenue aux vibrations. À privilégier dans les armoires chargées, les passages complexes, ou à proximité d'équipements tournants (moteurs, compresseurs, convoyeurs).

Pour les sections supérieures à 6 mm², seule la classe 2 existe car un conducteur massif deviendrait impossible à manipuler.

Configuration et repérage des conducteurs

La configuration 37G1,5 dispose de 37 conducteurs dont un de protection (vert/jaune). Les autres conducteurs sont repérés par des couleurs selon HD 308 S2, et au-delà de 7 conducteurs ils sont numérotés en noir pour faciliter l'identification lors du raccordement.

Les couleurs des conducteurs sont conformes à la norme HD 308 S2. À partir de 7 conducteurs, ceux-ci sont numérotés en noir pour faciliter le repérage lors des raccordements complexes.

Installation et mise en œuvre

Modes de pose autorisés

• Pose à l'air libre : sur chemins de câbles, tablettes, passerelles, fixé aux parois
• Pose directement enterrée sans fourreau ni protection complémentaire
• Pose en caniveau ou sous fourreau (avec application des coefficients de correction NF C 15-100)
• Pose en zone ATEX (BE3) : avec protection électrique appropriée et réduction des intensités admissibles de 15 % (article 424-8-BE3 de la NF C 15-100)
• Raccordement en armoire : la souplesse du classe 2 facilite grandement le cheminement interne

Recommandations d'installation

Pour une installation conforme, respectez le rayon de courbure minimum de 8 fois le diamètre extérieur du câble. Ne pas dépasser les tractions maximales indiquées lors du déroulage. Si plusieurs câbles sont posés groupés, en plein soleil ou en caniveau, appliquez les facteurs de correction de la norme NF C 15-100 pour déterminer l'intensité réellement admissible.

Pour le raccordement des conducteurs multibrins dans les bornes, il est recommandé d'utiliser des embouts de câblage sertis afin d'éviter l'éparpillement des brins et garantir une connexion optimale.

Normes et certifications

• NF C 32-322 / XP C 32-322 : la norme XP C 32-322 garantit la résistance aux conditions climatiques extrêmes et au rayonnement solaire UV
• IEC 60332-1 / NF C 32-070 2.1 catégorie C2 : non propagation de la flamme
• Euroclasse Eca selon le Règlement Produits de Construction 305/2011 (RPC)
• RoHS : directive européenne 2011/65/UE
• Marquage : NF USE U-1000 RVFV - 37 G 1,5 – n° d'usine + marquage métrique + n° de lot

Applications courantes

• Automatismes industriels : commande de machines, API, systèmes de production
• Armoires de contrôle-commande : la souplesse du multibrins facilite le câblage interne
• Signalisation et télécommande : report d'alarmes, signalisation ferroviaire, contrôle à distance
• Gestion technique de bâtiment (GTB) : supervision, asservissements
• Infrastructures extérieures : stations de pompage, ouvrages d'art, éclairage public intelligent
• Environnements soumis aux vibrations : machines tournantes, convoyeurs, lignes de production
• Zones à risques d'explosion (ATEX) : avec protection électrique appropriée

Pourquoi choisir le câble U-1000 RVFV RH câblé sur achat-electrique.com ?

• Coupe à la demande au mètre : commandez la longueur exacte dont vous avez besoin
• Produit de qualité professionnelle conforme aux normes françaises et européennes
• Expertise technique : notre équipe vous conseille sur le choix entre classe 1 et classe 2 selon votre installation
• Livraison rapide partout en France

Questions fréquentes sur le câble U-1000 RVFV RH 37G1,5mm² câblé

Quelle est la différence avec la version classe 1 (massif) ?

La version classe 1 a un conducteur massif rigide (un seul brin de cuivre), tandis que cette version classe 2 a un conducteur câblé multibrins. La classe 2 est plus souple, plus facile à poser et offre une meilleure tenue dans les bornes. Elle est particulièrement recommandée pour les armoires chargées, les passages complexes et les environnements soumis aux vibrations.

Faut-il utiliser des embouts de câblage pour raccorder ce câble ?

Pour un conducteur multibrins, il est vivement recommandé d'utiliser des embouts de câblage sertis avant raccordement dans les bornes à vis. Cela évite l'éparpillement des brins, améliore le contact et garantit la pérennité de la connexion dans le temps. Sur certaines bornes à cage (Wago, ressort), les embouts ne sont pas obligatoires mais restent conseillés.

Quelle est la différence entre U-1000 RVFV et U-1000 RVFV RH ?

La version RH dispose d'une gaine PVC spéciale résistante aux hydrocarbures aliphatiques et au rayonnement UV. Elle est indispensable pour les installations en milieu industriel exposé aux huiles, carburants ou en extérieur permanent. En cas d'exposition à des hydrocarbures aromatiques, il faut privilégier une gaine de type PF ou TF (ETFE).

Le câble U-1000 RVFV RH 37G1,5mm² câblé peut-il être enterré directement ?

Oui. Grâce à son armure en feuillards d'acier et à sa gaine externe renforcée, ce câble peut être posé directement en pleine terre sans fourreau de protection. C'est l'un de ses principaux atouts par rapport aux câbles U-1000 R2V classiques.

Ce câble est-il utilisable en zone ATEX ?

Oui, le câble U-1000 RVFV RH est compatible avec les zones à risques d'explosion (BE3), sous réserve de mettre en place une protection électrique appropriée. Attention, dans ce cas les intensités admissibles doivent être réduites de 15 % conformément à la NF C 15-100 (article 424-8-BE3).

Comment est vendu ce câble ?

Le câble U-1000 RVFV RH 37G1,5mm² câblé est vendu à la coupe au mètre. Indiquez simplement la longueur souhaitée lors de votre commande et nous vous préparons une découpe sur mesure.
