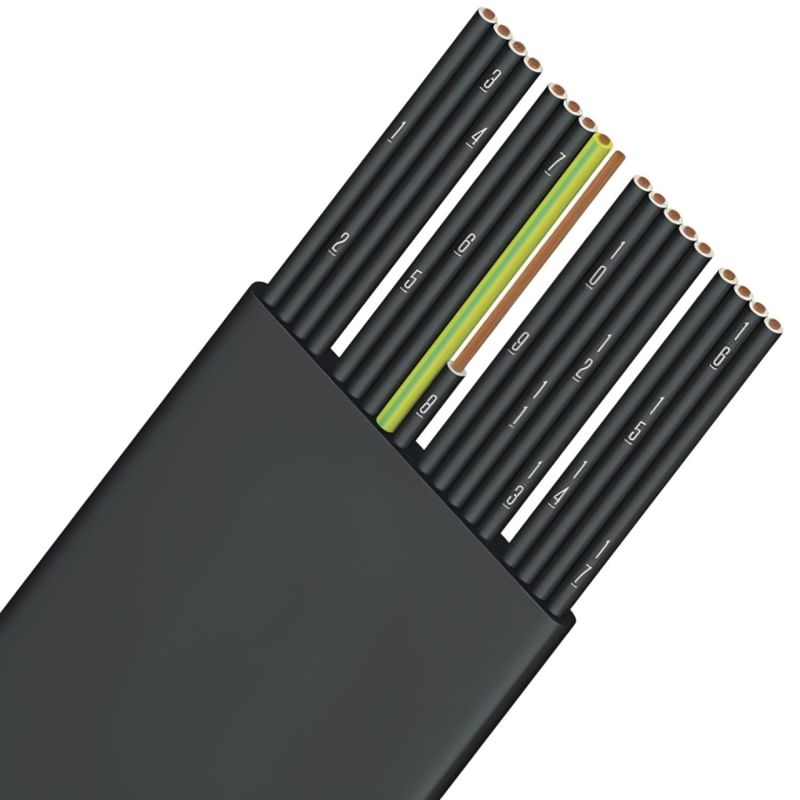

Câble souple plat H07VVH6-F 18G1,5mm² - Coupe au mètre

Présentation détaillée du câble H07 VVH6-F 18G1,5mm²

Le câble H07 VVH6-F 18G1,5mm² (référence AEE261741) est un câble souple à profil méplat (rectangulaire plat) spécialement développé pour les équipements mobiles industriels. Sa construction unique le destine au montage en festons ou en guirlande : le câble se replie sur lui-même au fur et à mesure du déplacement de l'équipement, ce qui en fait la solution de référence pour l'alimentation des ponts roulants, ascenseurs, monte-charges et machines à chassis de translation.

Conforme à la norme NF EN 50214 et porteur du marquage HAR (harmonisé européen), ce câble combine une excellente souplesse mécanique avec une bonne résistance aux UV et à la moisissure, ce qui le rend adapté aux installations intérieures comme extérieures.

Disponible à la coupe au mètre chez achat-electrique.com, vous payez exactement la longueur dont vous avez besoin, sans surplus ni gâchis.

Pourquoi choisir un câble méplat plutôt qu'un câble rond ?

Les câbles méplats H07 VVH6-F sont spécifiquement conçus pour résoudre une problématique précise : le repli régulier et répété du câble dans les installations mobiles. Voici leurs avantages clés :

• Repli régulier en festons : le profil plat permet au câble de se plier toujours selon le même axe (le petit côté), ce qui évite les torsions parasites et augmente considérablement la durée de vie
• Fixation simplifiée sur les chariots porteurs : pinces de festonnage standardisées
• Encombrement réduit : à section égale, le câble plat s'intègre dans des espaces où un câble rond ne passerait pas
• Souplesse exceptionnelle grâce aux conducteurs cuivre classe 5 (multibrins très fins)
• Vitesse et fréquence de déplacement compatibles avec les cycles industriels intensifs (jusqu'à 1,6 m/s)

Caractéristiques techniques du câble H07 VVH6-F 18G1,5mm²

Construction du câble

• Âme : cuivre nu souple, classe 5 (multibrins extra-souples)
• Section des conducteurs : 1,5 mm²
• Nombre de conducteurs : 18
• Isolation : PVC
• Gaine externe : PVC noir
• Forme : méplat (rectangulaire plat)

Dimensions et poids

• Dimensions approximatives (H × l) : 5,2 × 61,8 mm
• Masse approximative : 710 kg/km
• Rayon de courbure minimum (en utilisation mobile) : 10 × l'épaisseur du câble (soit environ 52 mm)

Caractéristiques électriques

• Tension de service (Uo/U) : 450 / 750 V AC
• Tension d'essai : 2500 V AC pendant 5 min
• Intensité admissible à l'air libre (30 °C) : 8 A

Caractéristiques thermiques et mécaniques

• Plage de température en utilisation mobile : -15 °C à +70 °C
• Plage de température en pose fixe : -30 °C à +70 °C
• Température maximale de l'âme en régime permanent : +70 °C
• Température maximale en court-circuit : +160 °C
• Traction statique admissible : 15 N/mm² de section cuivre
• Traction dynamique admissible : 50 N/mm² de section cuivre
• Aptitude au pliage à froid : jusqu'à -15 °C

Limites d'utilisation en mouvement

• Longueur de suspension maximale : 35 m
• Vitesse de déplacement maximale : 1,6 m/s
• Bonne tenue aux UV et à la moisissure : adapté aux installations extérieures

Configuration et repérage des conducteurs

La configuration 18G1,5 dispose de 18 conducteurs dont un de protection (vert/jaune). À partir de 6 conducteurs, les conducteurs sont numérotés en noir (plus 1 vert/jaune) pour faciliter le repérage lors du raccordement de signaux de commande complexes.

Les couleurs des conducteurs sont conformes à la norme HD 308 S2. À partir de 6 conducteurs, ceux-ci sont numérotés en noir avec un conducteur de protection vert/jaune supplémentaire, pour faciliter l'identification lors des raccordements complexes.

Installation et mise en œuvre

Modes de pose typiques

• Festonnage : suspension du câble sur des galets coulissants le long d'un câble porteur ou d'un rail (système le plus courant pour les ponts roulants)
• En guirlande : disposition similaire au festonnage avec retombées régulières du câble
• Sur chassis de translation : alimentation des parties mobiles de machines-outils
• En gaine porte-câbles : utilisation possible mais le câble plat reste optimisé pour le festonnage

Recommandations d'installation

Pour préserver la durée de vie du câble :

• Respectez le rayon de courbure minimum de 10 fois l'épaisseur du câble lors des replis
• Ne dépassez pas la vitesse de déplacement de 1,6 m/s ni la longueur de suspension de 35 m
• Pliez le câble toujours selon son petit côté (axe naturel de pliage), jamais en torsion
• Utilisez des pinces de festonnage adaptées aux dimensions du câble
• Évitez les contraintes mécaniques aux points de fixation (utilisez des manchons ou colliers à serrage progressif)
• En milieu particulièrement froid (< -15 °C), limitez les manipulations dynamiques

Normes et certifications

• NF EN 50214 : câbles souples méplats gainés en polychlorure de vinyle
• CENELEC HD 359 S2 / EN 50214 / IEC 60227 - partie 6 : harmonisation européenne
• Marquage HAR : conformité harmonisée européenne
• NF C 32-070 2.1 catégorie C2 : non propagation de la flamme
• RoHS : directive européenne 2011/65/UE
• Marquage : USE HAR H07 VVH6-F

Applications courantes

• Ponts roulants industriels : alimentation et commande des chariots mobiles dans les ateliers, entrepôts, chantiers de construction
• Ascenseurs et monte-charges : alimentation de la cabine en mouvement vertical
• Équipements scéniques : ponts d'éclairage motorisés, machinerie de théâtre et de spectacle
• Machines-outils à chassis de translation : alimentation des parties mobiles de machines de production
• Engins de levage : grues, palans, treuils industriels
• Convoyeurs et systèmes de manutention : alimentation des chariots de transfert
• Montage en festons ou en guirlande : alimentation suspendue à des galets coulissants sur câble porteur

Pourquoi choisir le câble H07 VVH6-F sur achat-electrique.com ?

• Coupe à la demande au mètre : commandez la longueur exacte adaptée à votre installation
• Produit de qualité professionnelle conforme aux normes européennes harmonisées
• Expertise technique : notre équipe vous conseille sur la configuration et le mode de pose adaptés à votre application mobile
• Livraison rapide partout en France

Questions fréquentes sur le câble H07 VVH6-F 18G1,5mm²

Quelle est la différence entre H07 VVH6-F et H07 RN-F ?

Le H07 VVH6-F est un câble méplat (plat) avec gaine PVC, optimisé pour le festonnage et les déplacements horizontaux. Le H07 RN-F est un câble rond avec gaine caoutchouc, plutôt destiné aux usages mobiles classiques (rallonges, alimentation d'outils portatifs). Pour un pont roulant ou un ascenseur, le H07 VVH6-F méplat est la référence.

Quelle est la durée de vie d'un câble H07 VVH6-F en service ?

La durée de vie dépend principalement du nombre de cycles de flexion, du respect du rayon de courbure minimum et de la vitesse de déplacement. Dans des conditions normales d'utilisation (vitesse ? 1,6 m/s, rayon de courbure respecté, fixations correctes), un câble H07 VVH6-F peut assurer plusieurs millions de cycles de flexion.

Ce câble peut-il être utilisé en extérieur ?

Oui. Grâce à sa bonne tenue aux UV et à la moisissure, le H07 VVH6-F convient parfaitement aux équipements installés en extérieur (ponts roulants de chantier, scènes de plein air, monte-charges sur façade). Pour des conditions climatiques particulièrement extrêmes ou une exposition prolongée aux hydrocarbures, d'autres types de câbles spécialisés peuvent être plus adaptés — n'hésitez pas à nous consulter.

Peut-on utiliser ce câble en pose fixe classique ?

Techniquement oui, mais ce serait sous-exploiter ses qualités. Le H07 VVH6-F est conçu pour un usage mobile et son prix reflète cette spécialisation. Pour une installation fixe d'alimentation, des câbles comme le H07 RN-F ou le U-1000 R2V sont généralement plus économiques.

Comment est vendu ce câble ?

Le câble H07 VVH6-F 18G1,5mm² est vendu à la coupe au mètre. Indiquez simplement la longueur souhaitée lors de votre commande et nous vous préparons une découpe sur mesure.
