Câble souple blindé 2XSLCY-K 4G50mm² 0,6/1KV NOIR - Coupe au mètre

Présentation détaillée du câble 2XSLCY 4G50mm²

Le câble 2XSLCY 4G50mm² 0,6/1 kV (référence AEE261764) est un câble souple blindé haute performance spécialement conçu pour les liaisons électriques conformes à la CEM (compatibilité électromagnétique). Il s'agit de la référence incontournable pour l'alimentation des moteurs pilotés par variateur de vitesse, des moteurs broches et le câblage d'équipements sensibles dans les armoires de commande industrielle.

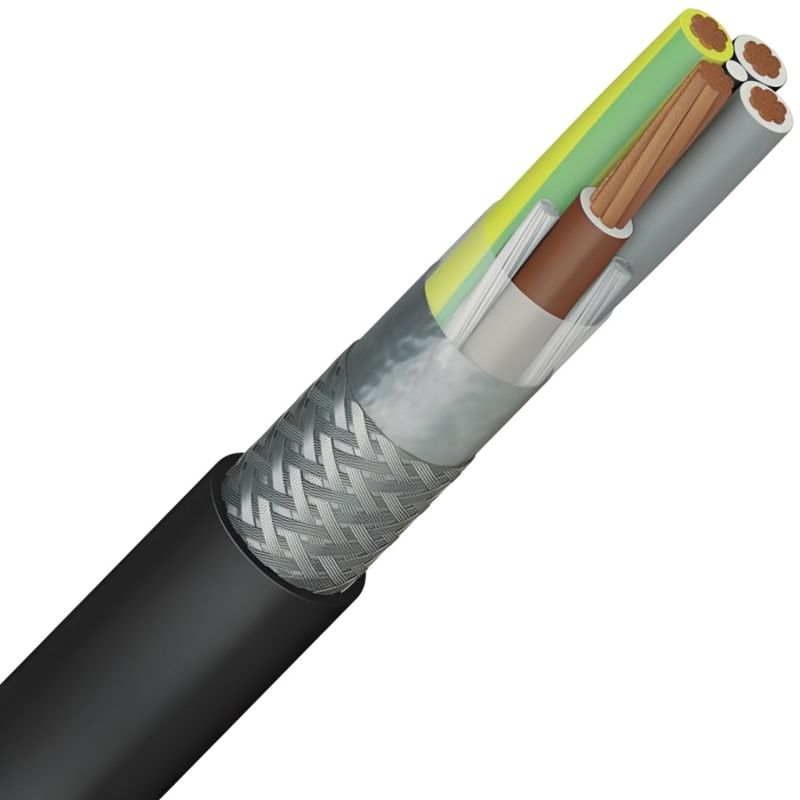

Sa construction haut de gamme combine une isolation XLPE (polyéthylène réticulé) résistante à 90 °C, un double blindage (feuillard aluminium/polyester + tresse en cuivre étamé) pour une protection CEM optimale, et une gaine PVC noir renforcée résistante aux UV.

Disponible à la coupe au mètre chez achat-electrique.com, vous payez exactement la longueur dont vous avez besoin, sans surplus ni gâchis.

Pourquoi un câble blindé CEM pour un variateur de vitesse ?

Les variateurs de vitesse modernes (drives à IGBT, PWM) génèrent des commutations ultra-rapides (fronts de tension de quelques centaines de nanosecondes) qui produisent des perturbations électromagnétiques conduites et rayonnées. Sans câble blindé adapté, ces perturbations peuvent provoquer :

• Dysfonctionnements des équipements électroniques voisins (capteurs, API, systèmes de mesure)
• Erreurs de comptage sur les codeurs et les systèmes de mesure
• Courants de palier moteur conduisant à une usure prématurée des roulements
• Non-conformité aux normes CEM obligatoires (CE, EN 55011)
• Surchauffe du moteur par courants harmoniques

Le câble 2XSLCY répond à toutes ces problématiques grâce à son double blindage qui crée une véritable cage de Faraday autour des conducteurs, garantissant une transmission propre du signal de puissance entre le variateur et le moteur.

Caractéristiques techniques du câble 2XSLCY 4G50mm²

Construction du câble

• Âme : cuivre nu souple, classe 5 (multibrins extra-souples)
• Section des conducteurs : 50 mm² (3 phases + 1 terre de même section)
• Isolation : polyéthylène réticulé (XLPE)
• Câblage des conducteurs : couches concentriques
• Assemblage : ruban polyester
• Écran général : ruban aluminium/polyester
• Blindage général : tresse en cuivre étamé, taux de recouvrement ? 80%
• Gaine externe : PVC noir renforcé, résistant aux UV

Dimensions et poids

• Diamètre extérieur approximatif : 32,2 mm
• Masse approximative : 2540 kg/km
• Rayon de courbure minimum (pose fixe) : 8 × Ø extérieur
• Rayon de courbure minimum (usage semi-mobile) : 15 × Ø extérieur

Caractéristiques électriques

• Tension de service (Uo/U) : 600 / 1000 V AC — 900 / 1800 V DC
• Tension d'essai : 4000 V AC pendant 5 min
• Intensité admissible à l'air libre (30 °C) : 192 A
• Intensité admissible en pose enterrée (20 °C) : 154 A
• Faiblement capacitif : limite les courants parasites en sortie de variateur

En alimentation triphasée 400 V, ce câble peut véhiculer une puissance d'environ 133 kW à l'air libre (valeur indicative à adapter selon les coefficients de correction NF C 15-100 et la longueur de liaison variateur-moteur).

Caractéristiques thermiques et mécaniques

• Plage de température en utilisation mobile : -5 °C à +90 °C
• Plage de température en pose fixe : -25 °C à +90 °C
• Température maximale de l'âme en régime permanent : +90 °C
• Température maximale en court-circuit : +250 °C
• Traction statique admissible : 15 N/mm² de section cuivre
• Traction dynamique admissible : 50 N/mm² de section cuivre

Configuration et repérage des conducteurs

La configuration 4G50 correspond à 4 conducteurs dont un conducteur de protection (vert/jaune), utilisée pour une alimentation triphasée avec mise à la terre classique (3 phases + 1 terre). C'est la configuration standard pour la plupart des moteurs industriels pilotés par variateur.

Les couleurs des conducteurs sont conformes à la norme HD 308 S2 : vert/jaune, brun, noir, gris.

Installation et mise en œuvre

Modes de pose autorisés

• En locaux secs, humides ou mouillés et à l'extérieur
• Sur chemins de câbles, tablettes, passerelles ou fixé aux parois
• En liaison mobile libre (sans effort de traction ni guidage forcé)
• En armoire électrique : câblage des équipements et des variateurs
• Pose en zone ATEX (BE3) : avec protection électrique appropriée et réduction des intensités admissibles de 15 % (article 424-8-BE3 de la NF C 15-100)

Raccordement du blindage : étape cruciale pour la CEM

Le câble 2XSLCY ne donne son plein effet CEM que si le blindage est correctement raccordé à la terre aux deux extrémités (côté variateur ET côté moteur) avec un contact 360° (par presse-étoupe CEM ou collier de masse).

Recommandations essentielles :

• Raccordement du blindage à 360° côté variateur et côté moteur (jamais en « queue de cochon »)
• Utiliser des presse-étoupes CEM pour l'entrée dans le variateur et dans la boîte à bornes du moteur
• Limiter autant que possible la longueur de blindage dénudé aux raccordements
• Respecter les longueurs de liaison maximales préconisées par le fabricant du variateur (souvent < 100 m pour éviter les surtensions par réflexion)
• Respecter le rayon de courbure de 8 × Ø en pose fixe (15 × Ø en usage semi-mobile)

Impact de la pollution harmonique (information technique)

Dans un système triphasé avec un taux d'harmonique de rang 3 (TH3) élevé, les courants dans les phases et le neutre peuvent augmenter significativement — jusqu'à 1,5 fois le courant nominal dans les phases et 2,5 fois dans le neutre (voir paragraphe 524.2 de la norme NF C 15-100). Il en résulte des pertes diélectriques supplémentaires qu'il convient de prendre en compte dans le dimensionnement.

Les niveaux tolérables pour les tensions harmoniques sur les réseaux basse tension sont détaillés dans les normes IEC 61000-2-1 et IEC 61000-2-2.

Normes et certifications

• VDE 0207 / 0250 / 0295 : normes allemandes de référence pour ce type de câble
• Protection CEM : EN 55011 / DIN VDE 0875 - partie 11
• Euroclasse Eca selon le Règlement Produits de Construction 305/2011 (RPC)
• RoHS : directive européenne 2011/65/UE
• Marquage : 2XSLCY-JB ROHS

Applications courantes

• Liaisons variateur-moteur : entre un variateur de vitesse et le moteur asynchrone piloté (application n°1 de ce câble)
• Moteurs broches : machines-outils à commande numérique, centres d'usinage, robots industriels
• Câblage d'armoires industrielles : raccordement interne des équipements électroniques sensibles
• Systèmes informatiques et d'automatisme : alimentation des serveurs, racks techniques, salles de contrôle
• Industrie pharmaceutique et agroalimentaire : process automatisés nécessitant une CEM stricte
• Éolien et solaire : liaisons entre onduleurs et transformateurs
• Trafic ferroviaire et équipements scientifiques : environnements à forte exigence CEM

Pourquoi choisir le câble 2XSLCY sur achat-electrique.com ?

• Coupe à la demande au mètre : commandez la longueur exacte adaptée à votre liaison variateur-moteur
• Produit de qualité professionnelle conforme aux normes européennes de protection CEM
• Expertise technique : notre équipe vous conseille sur le choix entre configuration 4G et terre éclatée, ainsi que sur le raccordement CEM
• Livraison rapide partout en France

Questions fréquentes sur le câble 2XSLCY 4G50mm²

Quelle est la différence entre un câble 4G et un câble 3x+3G à terre éclatée ?

Le 4G comporte 1 seul conducteur de protection (terre) à côté des 3 phases. Le 3x+3G (terre éclatée) comporte 3 conducteurs de terre plus petits, répartis symétriquement autour des phases. La configuration à terre éclatée offre une meilleure symétrie électromagnétique et réduit davantage les courants de palier moteur et les émissions HF. Elle est recommandée pour les liaisons longues (> 20-30 m) et les applications exigeantes. Pour des liaisons courtes et des applications standards, le 4G fait parfaitement l'affaire.

Pourquoi raccorder le blindage à 360° et pas en queue de cochon ?

Un raccordement en « queue de cochon » (pigtail) crée une inductance parasite qui dégrade fortement l'efficacité CEM à haute fréquence. Le raccordement à 360° par presse-étoupe CEM ou collier de masse assure une continuité électrique complète entre le blindage et la masse, préservant la cage de Faraday sur toute la plage de fréquences des perturbations (jusqu'au GHz).

Ce câble convient-il aux moteurs à aimants permanents ou brushless ?

Oui, le 2XSLCY est adapté à toutes les technologies de moteurs pilotés par variateur à PWM : asynchrones, synchrones à aimants permanents, brushless AC, moteurs broches. C'est la nature du variateur (fronts de commutation rapides) qui impose le câble blindé, pas la technologie du moteur.

Peut-on utiliser ce câble en alimentation directe (sans variateur) ?

Techniquement oui, mais ce serait sur-dimensionner largement la solution. Pour une alimentation directe sans variateur, un câble classique (U-1000 R2V ou U-1000 RVFV) est plus économique. Le 2XSLCY n'a d'intérêt que quand il y a un variateur de vitesse ou un environnement CEM exigeant en jeu.

Ce câble est-il utilisable en liaison mobile ?

Oui, en mouvement libre sans effort de traction ni guidage forcé. Il n'est pas adapté aux chaînes porte-câbles à cycles intensifs ni aux applications de festonnage — dans ces cas, privilégiez des câbles spécialisés (type 2YSLCY-J CY chaîne ou H07 VVH6-F).

Comment est vendu ce câble ?

Le câble 2XSLCY 4G50mm² est vendu à la coupe au mètre. Indiquez simplement la longueur souhaitée lors de votre commande et nous vous préparons une découpe sur mesure.
