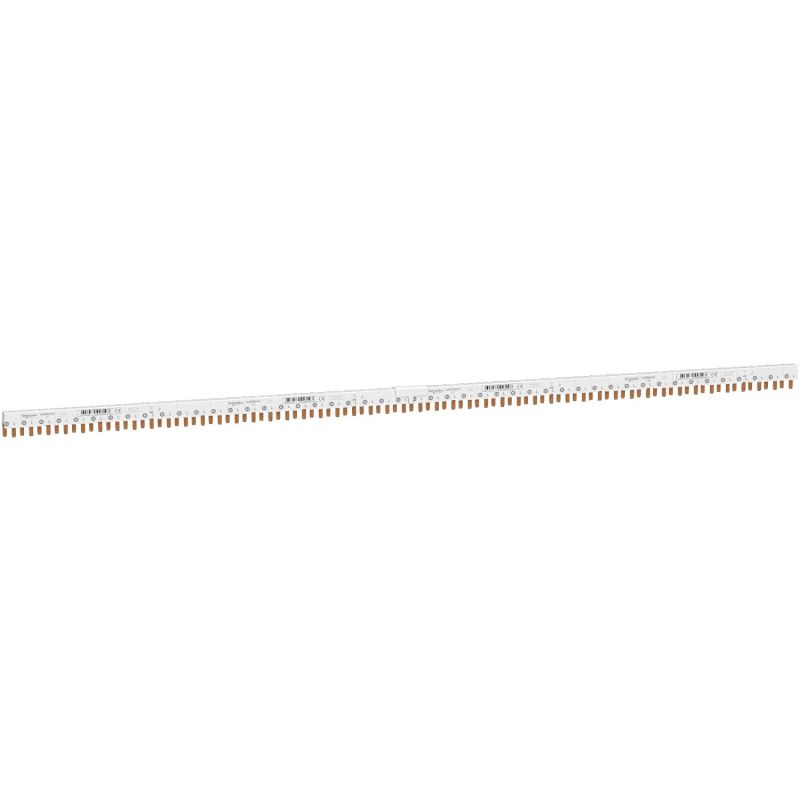

A9XPN648 Schneider - Acti9 iDT40 - Peigne pour disjoncteur phase neutre - 1P+N - Pas de 18mm - 48 modules - 80A

Le peigne Schneider A9XPN648 : la solution de répartition phase + neutre pour vos grands tableaux Acti9 iDT40

Le peigne horizontal Schneider Electric A9XPN648 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Conçu pour distribuer la phase et le neutre vers les appareils de la gamme iDT40, il remplace avantageusement le filage traditionnel en supprimant les multiples connexions point à point, source d'erreurs de câblage et de pertes de temps lors de l'installation. Avec ses 48 modules de 18 mm, il couvre l'intégralité d'une grande rangée de tableau électrique. Sa structure découpable lui permet de s'adapter précisément à la configuration de votre installation, qu'il s'agisse d'un logement collectif, d'un local tertiaire ou d'un tableau divisionnaire à forte densité de circuits.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : Neutre + Phase (N, L1)
• Configuration des pôles : 1 x 1P+N par voie
• Nombre de voies : 48 voies N + 1 P
• Longueur : 862 mm (48 modules de 18 mm)
• Pas de raccordement : 9 mm entre phase et neutre, 18 mm entre appareils
• Type de connecteur : à dents
• Marquage : N - L
• Emplacement de montage : en haut, sur borne à cage
• Présentation : découpable, isolé

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 80 A à 40°C
• Tension assignée d'emploi (Ue) : 230 V CA Ph/N
• Tension assignée d'isolement (Ui) : 400 V CA (conforme CEI 61439-1)
• Tension assignée de tenue aux chocs (Uimp) : 4 kV

Dimensions et environnement

• Hauteur : 29 mm
• Largeur : 862 mm
• Profondeur : 16 mm
• Poids : 150 g
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (EN/IEC 60439-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPN648 est compatible avec une large gamme d'appareils modulaires Schneider Electric, ce qui en fait un accessoire universel pour vos installations Acti9 :

• Acti9 iDT40 et iDT40K
• Acti9 iDD40, iDD40 TG et iDD40K
• Acti9 iTG40 et Vigi iTG40
• Acti9 iIG40 et iIG40K
• Acti9 iCVm40 et iCVr40
• Acti9 iDDm40
• Acti9 DT40, DT40 Vigi, ITG40 et Vigi TG40
• Multi9 N40 et N40 Vigi

Pour quelles installations choisir le A9XPN648 ?

Ce peigne 48 modules est particulièrement adapté aux tableaux principaux de logements collectifs, aux maisons individuelles à forte densité de circuits, ainsi qu'aux locaux tertiaires (bureaux, commerces, ateliers, établissements recevant du public). Sa capacité de 80A combinée à ses 48 voies en fait la solution idéale pour les rangées principales de tableaux modulaires, où la quantité d'appareils à raccorder est élevée. Si votre installation comporte moins de circuits, Schneider propose la version 24 modules (A9XPN624) sur le même format technique.

Installation et mise en œuvre

Le peigne se monte en partie haute des disjoncteurs sur les bornes à cage. Sa nature découpable permet de l'ajuster à la longueur exacte de votre rangée, sans surplus inutile. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPN648 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
