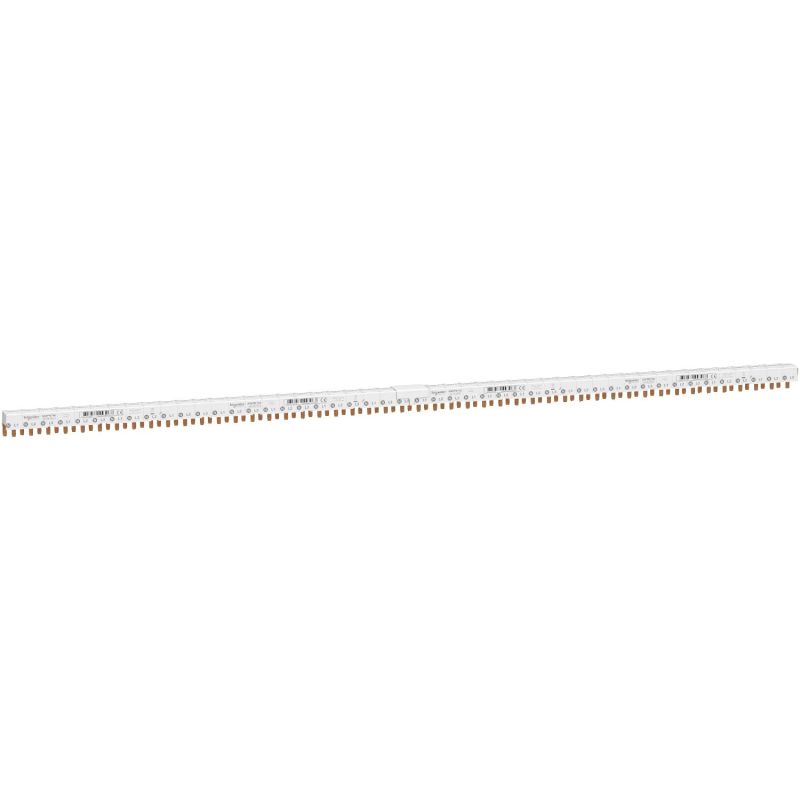

A9XPN748 Schneider - Acti9 iDT40 - Peigne de répartition tétrapolaire vers disjoncteur 1P+N - Pas de 18mm - 48 modules - 80A

Le peigne Schneider A9XPN748 : la solution de répartition triphasée + neutre pour vos tableaux Acti9 iDT40

Le peigne horizontal Schneider Electric A9XPN748 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Conçu pour répartir la puissance d'une alimentation triphasée + neutre vers des disjoncteurs monophasés 1P+N, il assure un équilibrage automatique des charges sur les trois phases (L1, L2, L3), élément essentiel pour le bon fonctionnement et la longévité des installations triphasées. Avec ses 48 modules de 18 mm sur une longueur de 862 mm, il couvre l'intégralité d'une grande rangée de tableau électrique. Sa structure découpable lui permet de s'adapter précisément à la configuration de votre installation, qu'il s'agisse d'un logement collectif, d'un local tertiaire, d'un atelier ou d'un tableau divisionnaire à forte densité de circuits.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : N L1 - N L2 - N L3 (triphasé + neutre)
• Configuration des pôles par voie : 1 x 1P+N, ou 0,33 x 3P, ou 0,33 x 3P+N
• Nombre de voies : 48 voies N + P
• Capacité d'accueil : jusqu'à 16 appareils 3P+N ou 48 disjoncteurs 1P+N
• Longueur : 862 mm (48 modules de 18 mm)
• Pas de raccordement : 9 mm entre phase et neutre, 18 mm entre phases
• Distance entre appareils : 18 mm
• Type de connecteur : à dents
• Marquage : N L1 - N L2 - N L3
• Emplacement de montage : en haut, sur borne à cage
• Présentation : découpable, isolé

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 80 A à 40°C
• Tension assignée d'emploi (Ue) : 230 V CA Ph/N et 400 V CA Ph/Ph
• Tension assignée d'isolement (Ui) : 440 V CA (conforme CEI 61439-1)
• Tension assignée de tenue aux chocs (Uimp) : 4 kV

Dimensions et environnement

• Hauteur : 29 mm
• Largeur : 862 mm
• Profondeur : 26 mm
• Poids : 579 g
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (EN/IEC 60439-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPN748 est compatible avec une large gamme d'appareils modulaires Schneider Electric, ce qui en fait un accessoire universel pour vos installations Acti9 :

• Acti9 iDT40 et iDT40K
• Acti9 iDD40, iDD40 TG et iDD40K
• Acti9 iTG40 et Vigi iTG40
• Acti9 iIG40 et iIG40K
• Acti9 iCVm40 et iCVr40
• Acti9 iDDm40
• Acti9 DT40, DT40 Vigi, ITG40 et Vigi TG40
• Multi9 N40 et N40 Vigi

Pour quelles installations choisir le A9XPN748 ?

Ce peigne tétrapolaire 48 modules est spécifiquement conçu pour les installations électriques triphasées. Il s'adresse en priorité aux logements collectifs et grandes maisons individuelles en triphasé, aux locaux tertiaires (bureaux, commerces, restaurants), aux ateliers et petites unités industrielles, ainsi qu'aux établissements recevant du public. Son principal atout réside dans sa capacité à équilibrer naturellement les charges sur les trois phases, ce qui prévient les déséquilibres susceptibles de provoquer des disjonctions intempestives ou une usure prématurée des appareils. Si votre installation est purement monophasée, orientez-vous plutôt vers le peigne A9XPN648 (1P+N - 48 modules).

Installation et mise en œuvre

Le peigne se monte en partie haute des disjoncteurs sur les bornes à cage. Sa nature découpable permet de l'ajuster à la longueur exacte de votre rangée, sans surplus inutile. Lors du montage, veillez à respecter l'alternance des phases (L1, L2, L3) pour garantir l'équilibrage souhaité. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPN748 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
