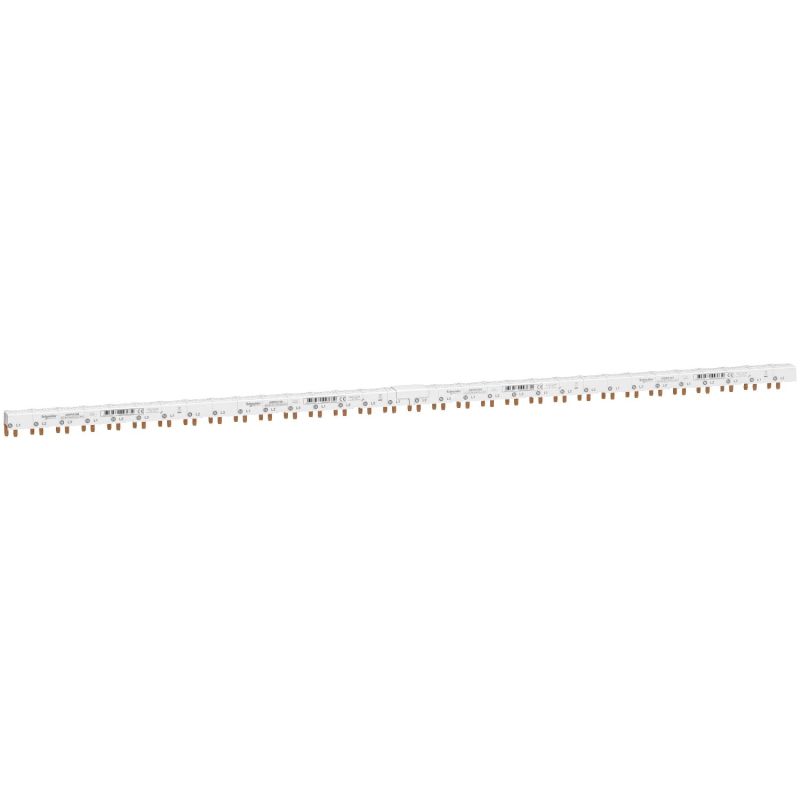

A9XPA748 Schneider - Acti9 iDT40 - Peigne de répartition 3P+N avec Auxiliaire - Pas 9mm - 48 modules - 80A

Le peigne Schneider A9XPA748 : la solution de répartition 3P+N avec auxiliaire pour vos tableaux Acti9

Le peigne horizontal Schneider Electric A9XPA748 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Il se distingue par son intégration d'une voie auxiliaire en plus de la répartition triphasée + neutre classique : il assure ainsi simultanément la distribution électrique de puissance et le raccordement des contacts auxiliaires (signalisation d'état, commande à distance, télé-information) sans nécessiter de filage supplémentaire. Avec ses 48 modules de 18 mm sur une longueur de 862 mm, il couvre l'intégralité d'une grande rangée de tableau électrique, et permet de raccorder jusqu'à 32 disjoncteurs 1P+N équipés de leur module auxiliaire. C'est la solution professionnelle privilégiée pour les installations où la traçabilité des défauts et la supervision des circuits sont essentielles.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : Aux N L1 - Aux N L2 - Aux N L3 (triphasé + neutre + auxiliaire)
• Configuration des pôles par voie : 1 x 1P+N avec auxiliaire
• Nombre de voies : 32 voies Aux + N + L
• Capacité d'accueil : jusqu'à 32 appareils 1P+N avec auxiliaires associés
• Longueur : 862 mm (48 modules de 18 mm)
• Pas de raccordement : 9 mm entre phase et neutre
• Distance entre appareils : 27 mm
• Type de connecteur : à dents
• Marquage : N L1 - N L2 - N L3
• Emplacement de montage : en haut, sur borne à cage
• Présentation : découpable, isolé
• Équipements fournis : embouts et cache-dents

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 80 A à 40°C
• Tension assignée d'emploi (Ue) : 230 V CA Ph/N
• Tension assignée d'isolement (Ui) : 400 V CA (conforme CEI 61439-1)
• Tension assignée de tenue aux chocs (Uimp) : 4 kV

Dimensions et environnement

• Hauteur : 29 mm
• Largeur : 862 mm
• Profondeur : 26 mm
• Poids : 521 g
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (EN/IEC 60439-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPA748 est compatible avec une large gamme d'appareils modulaires Schneider Electric, ce qui en fait un accessoire universel pour vos installations Acti9 équipées d'auxiliaires :

• Acti9 iDT40 et iC40
• Acti9 iDD40, iDD40 TG
• Acti9 iCV40 et iCVm40, iCVr40
• Acti9 iID40 et iDDm40
• Acti9 iIG40 et Vigi iTG40, Vigi iCG40
• Acti9 iDPN et iDPN Vigi
• Acti9 C40 et C40 Vigi
• Acti9 DT40 et DT40 Vigi
• Multi9 N40

Pour quelles installations choisir le A9XPA748 ?

Ce peigne tétrapolaire avec auxiliaire est conçu pour les installations triphasées exigeantes où la signalisation d'état des disjoncteurs est requise. Il s'adresse en priorité aux locaux tertiaires supervisés (immeubles de bureaux, centres commerciaux, hôtels), aux établissements recevant du public (ERP) où la gestion centralisée des défauts est obligatoire ou recommandée, ainsi qu'aux petites et moyennes installations industrielles nécessitant une remontée d'information vers une GTB (Gestion Technique du Bâtiment) ou un système de supervision. Si votre installation triphasée ne nécessite pas la fonction auxiliaire, orientez-vous plutôt vers le A9XPN748 (3P+N standard, 48 modules, 80A).

Le contact auxiliaire : à quoi ça sert ?

Le contact auxiliaire associé à un disjoncteur permet de remonter à distance l'état (ouvert / fermé / déclenché) de l'appareil. Cette information est précieuse pour :

• la supervision centralisée via une GTB ou un automate
• le diagnostic rapide en cas de défaut, sans déplacement devant le tableau
• la maintenance préventive et la traçabilité des événements électriques
• la commande à distance de circuits dans certaines configurations

L'intégration du circuit auxiliaire directement dans le peigne supprime le filage manuel entre chaque module auxiliaire, ce qui représente un gain de temps considérable lors de l'installation et limite les risques d'erreur de câblage.

Installation et mise en œuvre

Le peigne se monte en partie haute des disjoncteurs sur les bornes à cage. Sa nature découpable permet de l'ajuster à la longueur exacte de votre rangée. Lors du montage, veillez à respecter l'alternance des phases (L1, L2, L3) et à associer chaque disjoncteur au module auxiliaire correspondant pour assurer la continuité de la fonction de signalisation. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPA748 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
