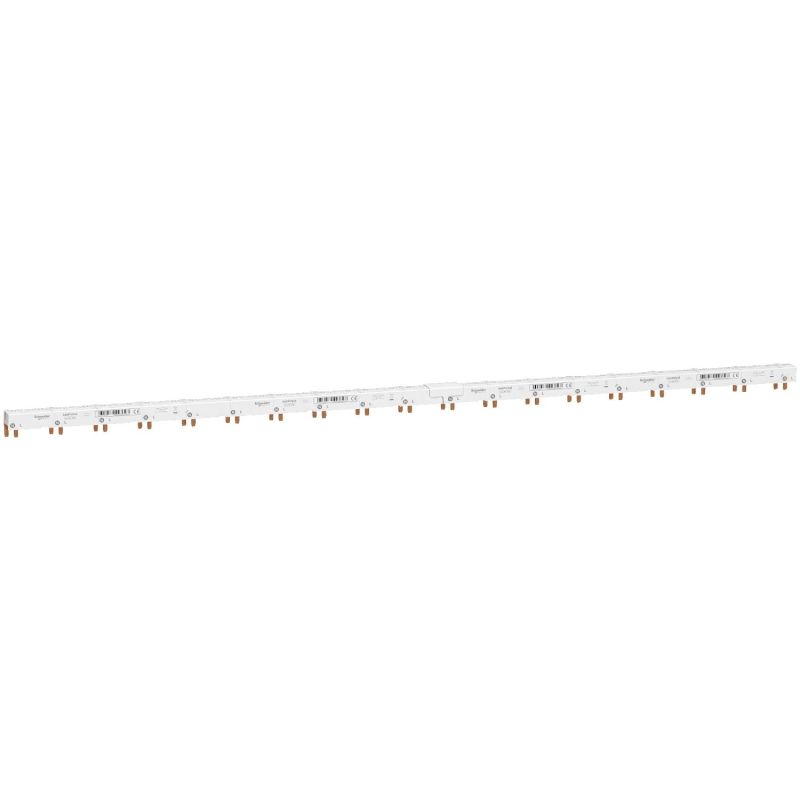

A9XPV648 Schneider - Acti9 iDT40 - Peigne de répartition 1P+N avec Auxiliaire et Vigi - Pas 9mm - 48 modules - 80A

Le peigne Schneider A9XPV648 : la solution tout-en-un avec auxiliaire et Vigi pour vos tableaux Acti9

Le peigne horizontal Schneider Electric A9XPV648 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Il représente la version la plus complète des peignes monophasés Acti9, en intégrant trois fonctions sur un seul accessoire : la distribution de puissance phase + neutre, la connexion des contacts auxiliaires (signalisation, supervision) et le raccordement des modules différentiels Vigi (protection des personnes contre les contacts indirects). Avec ses 48 modules de 18 mm sur une longueur de 862 mm, il couvre l'intégralité d'une grande rangée de tableau électrique, et permet de raccorder jusqu'à 18 ensembles disjoncteur 1P+N + auxiliaire + Vigi. C'est la solution professionnelle de référence pour les installations résidentielles haut de gamme et tertiaires supervisées où sécurité, supervision et conformité différentielle sont indissociables.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : Aux - N - L - Vigi
• Configuration des pôles par voie : 1 x 1P+N avec auxiliaire et Vigi
• Nombre de voies : 18 voies Aux + N + L + Vigi
• Capacité d'accueil : jusqu'à 18 appareils 1P+N avec auxiliaires et modules Vigi associés
• Longueur : 862 mm (48 modules de 18 mm)
• Pas de raccordement : 9 mm entre phase et neutre
• Distance entre appareils : 45 mm
• Type de connecteur : à dents
• Marquage : N - L
• Emplacement de montage : en haut, sur borne à cage
• Présentation : découpable, isolé

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 80 A à 40°C
• Tension assignée d'emploi (Ue) : 230 V CA Ph/N
• Tension assignée d'isolement (Ui) : 400 V CA (conforme CEI 61439-1)
• Tension assignée de tenue aux chocs (Uimp) : 4 kV

Dimensions et environnement

• Hauteur : 29 mm
• Largeur : 862 mm
• Profondeur : 26 mm
• Poids : 339 g
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (EN/IEC 60439-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPV648 est compatible avec une large gamme d'appareils modulaires Schneider Electric, ce qui en fait un accessoire universel pour vos installations Acti9 équipées d'auxiliaires et de modules Vigi :

• Acti9 iDT40 et iC40
• Acti9 iDD40 et iDD40 TG
• Acti9 iCV40 et iID40
• Acti9 iIG40 et Vigi iTG40, Vigi iCG40
• Acti9 iDPN et iDPN Vigi
• Acti9 C40 et C40 Vigi
• Acti9 DT40 et DT40 Vigi
• Acti9 ID C40 et IDc
• Acti9 ITG40
• Multi9 N40 Vigi

Pour quelles installations choisir le A9XPV648 ?

Ce peigne monophasé avec auxiliaire et Vigi est conçu pour les installations exigeantes où la protection différentielle des personnes et la supervision des disjoncteurs doivent être associées. Il s'adresse en priorité aux logements et résidences haut de gamme nécessitant une protection différentielle individualisée par circuit, aux locaux tertiaires supervisés (immeubles de bureaux, hôtels, centres médicaux), aux établissements recevant du public (ERP) où la traçabilité des défauts est obligatoire, ainsi qu'aux installations sensibles (data centers, locaux techniques) où la fiabilité et le diagnostic à distance sont prioritaires. Pour une installation triphasée équivalente, orientez-vous vers le A9XPV748 (3P+N avec Aux et Vigi). Si vous n'avez pas besoin de la fonction Vigi, le A9XPN648 ou le peigne avec auxiliaire seul peuvent suffire.

Auxiliaire et Vigi : deux fonctions complémentaires essentielles

Ce peigne combine deux dispositifs aux rôles bien distincts mais complémentaires :

• Le contact auxiliaire : il remonte à distance l'état de chaque disjoncteur (ouvert / fermé / déclenché). Indispensable pour la supervision via une GTB (Gestion Technique du Bâtiment), le diagnostic rapide en cas de défaut, et la maintenance préventive.
• Le module Vigi : il assure la protection différentielle en détectant les fuites de courant à la terre (typiquement 30 mA pour les circuits de prises et d'éclairage). C'est un dispositif obligatoire pour la sécurité des personnes contre les contacts indirects et certains contacts directs.

L'intégration directe de ces deux circuits dans le peigne supprime des dizaines de connexions manuelles, divise par deux le temps de câblage du tableau et limite considérablement les risques d'erreur de raccordement. C'est un investissement qui se rentabilise dès la première installation pour un professionnel.

Installation et mise en œuvre

Le peigne se monte en partie haute des disjoncteurs sur les bornes à cage. Sa nature découpable permet de l'ajuster à la longueur exacte de votre rangée. Lors du montage, veillez à associer chaque disjoncteur à son module auxiliaire et à son bloc Vigi correspondants pour assurer la continuité des fonctions de signalisation et de protection différentielle. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPV648 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
