A9XPV748 Schneider - Acti9 iDT40 - Peigne de répartition 3P+N avec Auxiliaire et Vigi - Pas 9mm - 48 modules - 80A

Le peigne Schneider A9XPV748 : la solution tétrapolaire tout-en-un avec auxiliaire et Vigi pour vos tableaux Acti9

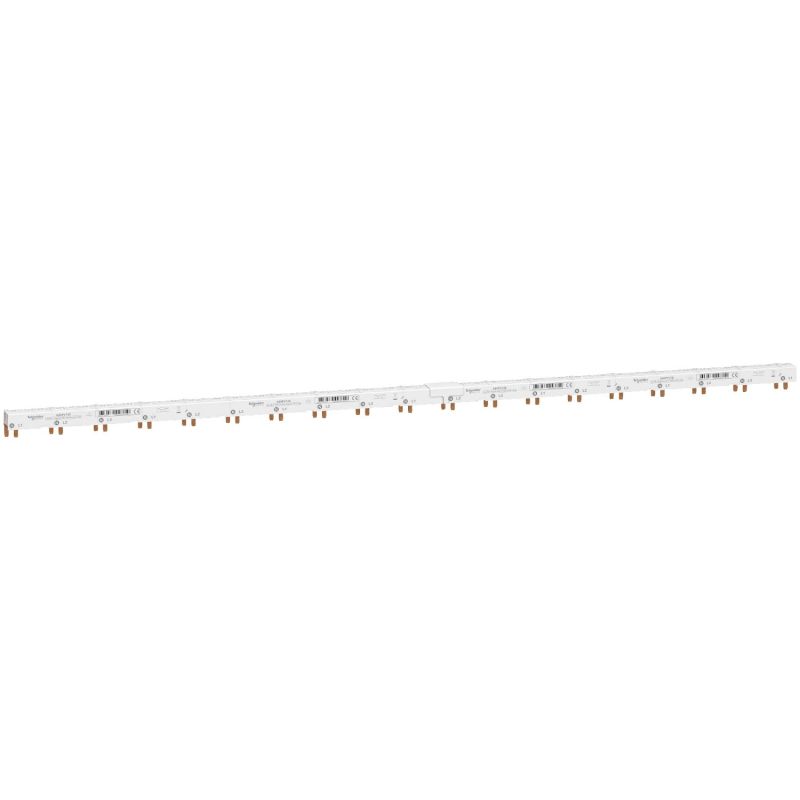

Le peigne horizontal Schneider Electric A9XPV748 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Il représente la version la plus complète et la plus aboutie des peignes triphasés Acti9, en intégrant trois fonctions sur un seul accessoire : la distribution triphasée + neutre, la connexion des contacts auxiliaires (signalisation, supervision) et le raccordement des modules différentiels Vigi (protection des personnes contre les contacts indirects). Avec ses 48 modules de 18 mm sur une longueur de 862 mm, il couvre l'intégralité d'une grande rangée de tableau électrique et permet de raccorder jusqu'à 18 ensembles disjoncteur 1P+N + auxiliaire + Vigi répartis sur les trois phases L1, L2 et L3. C'est la solution professionnelle de référence pour les installations triphasées exigeantes où équilibrage des phases, supervision des disjoncteurs et conformité différentielle doivent être assurés simultanément.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : Aux N L1 Vigi - Aux N L2 Vigi - Aux N L3 Vigi (triphasé + neutre + auxiliaire + Vigi)
• Configuration des pôles par voie : 1 x 1P+N avec auxiliaire et Vigi
• Nombre de voies : 18 voies Aux + N + L + Vigi
• Capacité d'accueil : jusqu'à 18 appareils 1P+N avec auxiliaires et modules Vigi associés
• Longueur : 862 mm (48 modules de 18 mm)
• Pas de raccordement : 9 mm entre phase et neutre
• Distance entre appareils : 45 mm
• Type de connecteur : à dents
• Marquage : N L1 - N L2 - N L3
• Emplacement de montage : en haut, sur borne à cage
• Présentation : découpable, isolé

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 80 A à 40°C
• Tension assignée d'emploi (Ue) : 230 V CA Ph/N
• Tension assignée d'isolement (Ui) : 400 V CA (conforme CEI 61439-1)
• Tension assignée de tenue aux chocs (Uimp) : 4 kV

Dimensions et environnement

• Hauteur : 29 mm
• Largeur : 862 mm
• Profondeur : 26 mm
• Poids : 472 g
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (EN/IEC 60439-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPV748 est compatible avec une large gamme d'appareils modulaires Schneider Electric, ce qui en fait un accessoire universel pour vos installations Acti9 équipées d'auxiliaires et de modules Vigi :

• Acti9 iDT40 et iC40
• Acti9 iDD40 et iDD40 TG
• Acti9 iCV40 et iID40
• Acti9 iIG40 et Vigi iTG40, Vigi iCG40
• Acti9 iDPN et iDPN Vigi
• Acti9 C40 et C40 Vigi
• Acti9 DT40 et DT40 Vigi
• Multi9 N40 Vigi

Pour quelles installations choisir le A9XPV748 ?

Ce peigne tétrapolaire avec auxiliaire et Vigi est conçu pour les installations triphasées les plus exigeantes, où équilibrage des phases, supervision des disjoncteurs et protection différentielle individualisée sont indissociables. Il s'adresse en priorité aux locaux tertiaires premium (immeubles de bureaux haut de gamme, hôtels, centres médicaux, cabinets dentaires), aux établissements recevant du public (ERP) où la traçabilité et la sécurité différentielle sont obligatoires, aux installations industrielles légères (ateliers, laboratoires, agroalimentaire) nécessitant une supervision GTB, ainsi qu'aux infrastructures sensibles (data centers, locaux techniques, salles serveur) où la fiabilité et le diagnostic à distance sont prioritaires. Pour une installation monophasée équivalente, orientez-vous vers le A9XPV648 (1P+N avec Aux et Vigi). Si vous n'avez pas besoin de la fonction Vigi, le A9XPA748 (3P+N avec auxiliaire seul) constitue une alternative économique.

Auxiliaire et Vigi : deux fonctions complémentaires essentielles

Ce peigne combine deux dispositifs aux rôles bien distincts mais complémentaires :

• Le contact auxiliaire : il remonte à distance l'état de chaque disjoncteur (ouvert / fermé / déclenché). Indispensable pour la supervision via une GTB (Gestion Technique du Bâtiment), le diagnostic rapide en cas de défaut, et la maintenance préventive.
• Le module Vigi : il assure la protection différentielle en détectant les fuites de courant à la terre (typiquement 30 mA pour les circuits de prises et d'éclairage). C'est un dispositif obligatoire pour la sécurité des personnes contre les contacts indirects et certains contacts directs.

L'intégration directe de ces deux circuits dans le peigne supprime des dizaines de connexions manuelles, divise par deux le temps de câblage du tableau et limite considérablement les risques d'erreur de raccordement. Sur une installation triphasée, ce gain est encore plus significatif puisque chaque rangée concentre un grand nombre de circuits supervisés et protégés.

Installation et mise en œuvre

Le peigne se monte en partie haute des disjoncteurs sur les bornes à cage. Sa nature découpable permet de l'ajuster à la longueur exacte de votre rangée. Lors du montage, veillez à respecter l'alternance des phases (L1, L2, L3) pour garantir l'équilibrage et à associer chaque disjoncteur à son module auxiliaire et à son bloc Vigi correspondants pour assurer la continuité des fonctions de signalisation et de protection différentielle. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPV748 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
