A9XPH106 Schneider - Acti9 iC60 - Peigne pour disjoncteur unipolaire 1P - Pas 18mm - 6 modules - 100A

Le peigne Schneider A9XPH106 : la solution de répartition unipolaire 100A pour vos petits tableaux Acti9 iC60

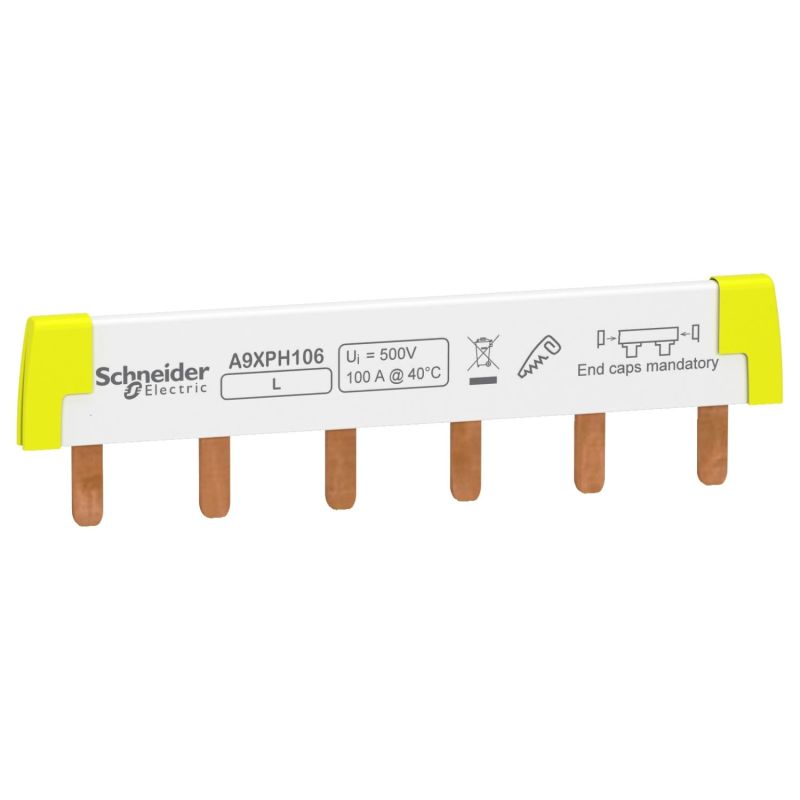

Le peigne horizontal Schneider Electric A9XPH106 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Conçu pour distribuer la phase vers les disjoncteurs unipolaires de la gamme iC60 et iK60, il remplace avantageusement le filage traditionnel en supprimant les multiples connexions point à point, source d'erreurs de câblage et de pertes de temps. Son courant assigné de 100A à 40°C, supérieur de 25% à celui des peignes iDT40 (80A), en fait une solution particulièrement robuste pour les installations à forte densité de circuits ou à charges élevées. Avec ses 6 modules de 18 mm sur une longueur de 110 mm, il est idéalement dimensionné pour les petits tableaux divisionnaires, coffrets secondaires, armoires de commande et applications industrielles légères.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : 1L (phase uniquement)
• Configuration des pôles : 1 x 1P par voie
• Nombre de voies : 6 voies 1P
• Capacité d'accueil : jusqu'à 6 appareils unipolaires
• Longueur : 110 mm (6 modules de 18 mm)
• Pas de raccordement : 18 mm
• Distance entre appareils : 18 mm
• Type de connecteur : à dents (PIN)
• Section des broches : 16 mm²
• Marquage : L
• Emplacement de montage : haut ou bas, sur borne à cage ou borne double
• Présentation : découpable, isolé

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 100 A à 40°C
• Tension assignée d'emploi (Ue) : 415 V CA
• Tension assignée d'isolement (Ui) : 500 V CA (conforme CEI 61439-2)

Dimensions et environnement

• Largeur : 110 mm
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (CEI 60947-7-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPH106 est compatible avec une large gamme de disjoncteurs et appareils modulaires Schneider Electric :

• Acti9 iC60 (toutes versions et calibres)
• Acti9 iK60
• Acti9 iID et iID K (interrupteurs différentiels)
• Acti9 iSW et iSW-NA (interrupteurs-sectionneurs)
• Multi9 C60

Pour quelles installations choisir le A9XPH106 ?

Ce peigne unipolaire 6 modules est particulièrement adapté aux petits ensembles modulaires, là où la longueur d'un peigne 24 ou 57 modules serait surdimensionnée. Il s'adresse en priorité aux tableaux divisionnaires et coffrets secondaires (sous-tableaux d'étage, locaux techniques, ateliers), aux armoires de commande et de signalisation, aux petits coffrets industriels dédiés à des fonctions spécifiques (éclairage, prises de service), ainsi qu'aux applications nécessitant une distribution unipolaire simple et compacte. Si vous avez besoin de plus de circuits, Schneider propose les versions 24 modules (A9XPH124) et 57 modules (A9XPH157) sur le même format technique.

Différence entre les peignes iC60 et iDT40

La gamme Acti9 propose deux familles principales de peignes, distinctes par leur calibre :

• Peignes iDT40 : calibre 80A, dédiés aux installations résidentielles standard et tertiaires courants.
• Peignes iC60 : calibre 100A, plus robustes, dédiés aux installations à charges élevées, applications professionnelles et industrielles légères.

Le choix se fait essentiellement en fonction du calibre des disjoncteurs en amont et du courant total transitant dans le tableau. Pour des disjoncteurs Acti9 iC60 ou iK60, le peigne A9XPH106 est l'accessoire de raccordement de référence.

Installation et mise en œuvre

Le peigne se monte indifféremment en partie haute ou basse des disjoncteurs, sur les bornes à cage ou les bornes doubles. Cette flexibilité permet de l'utiliser pour la distribution amont (alimentation des disjoncteurs) ou pour la distribution aval vers d'autres équipements. Sa nature découpable permet de l'ajuster à la longueur exacte de votre rangée. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPH106 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
