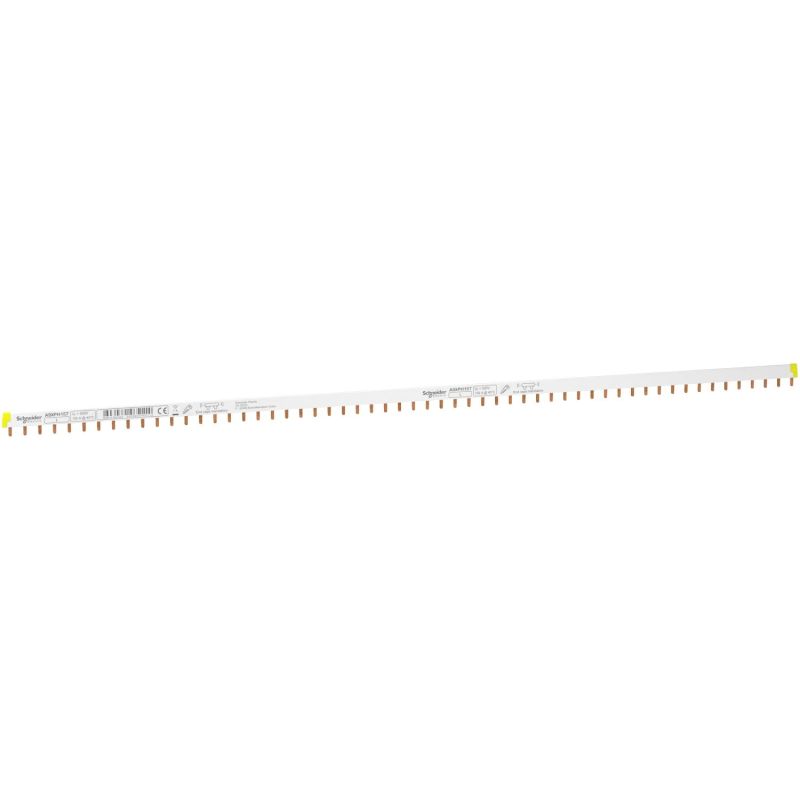

A9XPH157 Schneider - Acti9 iC60 - Peigne pour disjoncteur unipolaire 1P - Pas 18mm - 57 modules - 100A

Le peigne Schneider A9XPH157 : la solution longue distance pour les grandes armoires Acti9 iC60

Le peigne horizontal Schneider Electric A9XPH157 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Conçu pour distribuer la phase vers les disjoncteurs unipolaires de la gamme iC60 et iK60, il représente la version la plus capacitaire des peignes unipolaires Acti9 avec ses 57 modules de 18 mm répartis sur 1 mètre. Cette longueur exceptionnelle permet de couvrir plusieurs rangées de tableau ou une grande armoire industrielle en une seule pièce, supprimant ainsi les jonctions entre peignes et garantissant une continuité parfaite du courant. Avec son courant assigné de 100A à 40°C, c'est l'accessoire de référence pour les installations professionnelles à très forte densité de circuits.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : 1L (phase uniquement)
• Configuration des pôles : 1 x 1P par voie
• Nombre de voies : 57 voies 1P
• Capacité d'accueil : jusqu'à 57 appareils unipolaires
• Longueur : 1 000 mm (57 modules de 18 mm)
• Pas de raccordement : 18 mm
• Distance entre appareils : 18 mm
• Type de connecteur : à dents
• Marquage : L
• Emplacement de montage : haut ou bas, sur borne à cage ou borne double
• Présentation : découpable, isolé
• Équipements fournis : lot de 10 embouts

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 100 A à 40°C
• Tension assignée d'emploi (Ue) : 415 V CA
• Tension assignée d'isolement (Ui) : 500 V CA (conforme CEI 61439-2)

Dimensions et environnement

• Largeur : 1 000 mm (1 mètre)
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (CEI 60947-7-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPH157 est compatible avec une large gamme de disjoncteurs et appareils modulaires Schneider Electric :

• Acti9 iC60 (toutes versions et calibres)
• Acti9 iK60
• Acti9 iID et iID K (interrupteurs différentiels)
• Acti9 iSW et iSW-NA (interrupteurs-sectionneurs)
• Multi9 C60

Pour quelles installations choisir le A9XPH157 ?

Ce peigne unipolaire 57 modules est conçu pour les installations électriques professionnelles de grande envergure. Il s'adresse en priorité aux tableaux principaux d'immeubles tertiaires (bureaux, hôtels, centres commerciaux), aux armoires électriques industrielles (ateliers, lignes de production, locaux techniques), aux installations agricoles importantes (exploitations, serres, bâtiments d'élevage), ainsi qu'aux infrastructures sensibles (data centers, salles serveur, hôpitaux). Sa longueur d'1 mètre permet d'équiper plusieurs rangées d'un même tableau sans jonction, ce qui simplifie le câblage et améliore la fiabilité de l'installation. Pour des besoins moindres, optez pour le A9XPH124 (24 modules) ou le A9XPH106 (6 modules) sur le même format technique.

L'avantage d'un peigne longue distance

Choisir un peigne d'1 mètre plutôt que plusieurs peignes plus courts présente plusieurs avantages techniques :

• Continuité électrique parfaite : pas de jonction = pas de point chaud potentiel ni de chute de tension supplémentaire
• Gain de temps à l'installation : moins de pièces à manipuler, fixer et raccorder
• Réduction des risques d'erreur : un seul peigne au lieu de plusieurs, moins de connexions à vérifier
• Esthétique professionnelle : un câblage plus propre et plus lisible pour la maintenance
• Économie globale : un seul peigne 57 modules est généralement plus économique que deux peignes 24 modules

Différence entre les peignes iC60 et iDT40

La gamme Acti9 propose deux familles principales de peignes, distinctes par leur calibre :

• Peignes iDT40 : calibre 80A, dédiés aux installations résidentielles standard et tertiaires courants.
• Peignes iC60 : calibre 100A, plus robustes, dédiés aux installations à charges élevées, applications professionnelles et industrielles légères.

Pour des disjoncteurs Acti9 iC60 ou iK60 dans une installation de grande capacité, le peigne A9XPH157 est l'accessoire de raccordement le plus adapté.

Installation et mise en œuvre

Le peigne se monte indifféremment en partie haute ou basse des disjoncteurs, sur les bornes à cage ou les bornes doubles. Sa nature découpable permet de l'ajuster à la longueur exacte de votre installation. Le lot de 10 embouts fournis permet d'assurer l'indice de protection IP20 sur l'ensemble des extrémités, y compris sur d'éventuelles découpes intermédiaires. Compte tenu de sa longueur d'1 mètre, prévoyez une manipulation soigneuse lors du déballage et du transport pour éviter toute déformation. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPH157 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
