A9XPH208 Schneider - Acti9 iC60 - Peigne pour disjoncteur bipolaire 2P - Pas 18mm - 8 modules - 100A

Le peigne Schneider A9XPH208 : la solution bipolaire 4 disjoncteurs pour vos coffrets Acti9 iC60

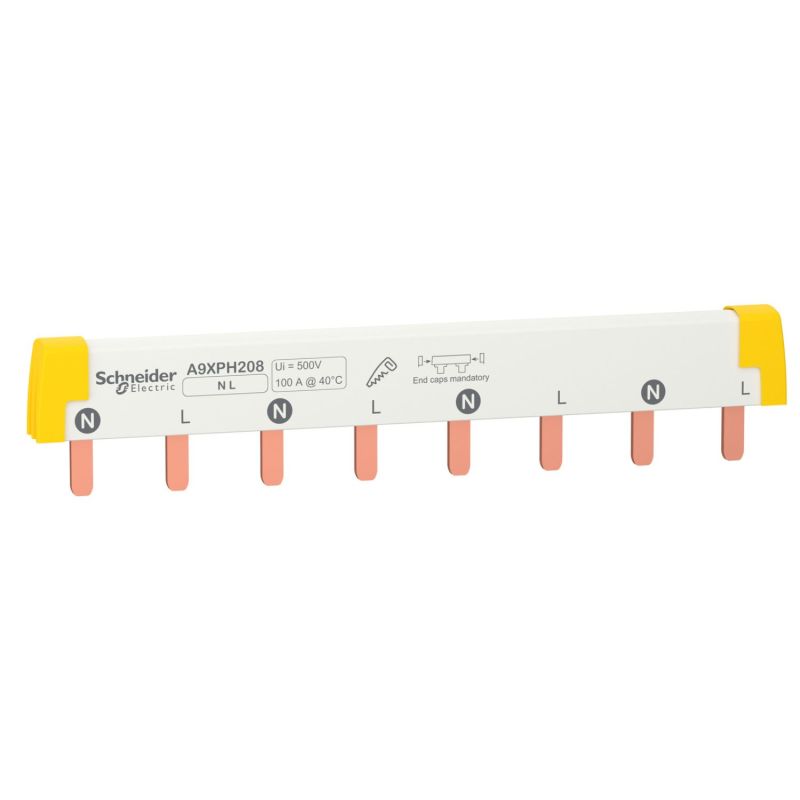

Le peigne horizontal Schneider Electric A9XPH208 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Comme l'ensemble des peignes bipolaires de la gamme iC60, il présente une double compatibilité particulièrement appréciée des électriciens professionnels : il accepte indifféremment des disjoncteurs 1P+N (un seul module) ou des disjoncteurs 2P (deux modules), ce qui en fait un accessoire polyvalent et économique. Avec ses 8 modules de 18 mm sur une longueur de 144 mm, il accueille jusqu'à 4 disjoncteurs bipolaires et constitue un format intermédiaire idéal entre le 6 modules et le 10 modules. Il s'intègre parfaitement dans les coffrets divisionnaires, sous-tableaux d'étage, armoires de commande dédiées et applications industrielles légères où la distribution phase + neutre concerne un nombre limité de circuits.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : N P (neutre + phase)
• Configuration des pôles par voie : 1 x 1P+N ou 1 x 2P
• Nombre de voies : 4 voies N + 1 P
• Capacité d'accueil : 4 disjoncteurs 1P+N ou 4 disjoncteurs 2P
• Longueur : 144 mm (8 modules de 18 mm)
• Pas de raccordement : 18 mm
• Distance entre appareils : 36 mm
• Type de connecteur : à dents
• Marquage : N L
• Emplacement de montage : haut ou bas, sur borne à cage ou borne double
• Présentation : découpable, isolé

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 100 A à 40°C
• Tension assignée d'emploi (Ue) : 415 V CA
• Tension assignée d'isolement (Ui) : 500 V CA (conforme CEI 61439-2)

Dimensions et environnement

• Largeur : 144 mm
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (CEI 60947-7-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPH208 est compatible avec une large gamme de disjoncteurs et appareils modulaires Schneider Electric :

• Acti9 iC60 (toutes versions et calibres)
• Acti9 iK60
• Acti9 iID et iID K (interrupteurs différentiels)
• Acti9 iSW et iSW-NA (interrupteurs-sectionneurs)
• Multi9 C60

Pour quelles installations choisir le A9XPH208 ?

Ce peigne bipolaire 8 modules constitue un format intermédiaire entre le 6 modules (3 disjoncteurs) et le 10 modules (5 disjoncteurs). Il est particulièrement adapté lorsque le nombre exact de circuits bipolaires à raccorder est de 4, évitant ainsi la perte d'un module sur un peigne plus grand. Il s'adresse en priorité aux tableaux divisionnaires et coffrets secondaires dédiés à des fonctions précises (4 départs de prises, 4 circuits d'éclairage, 4 alimentations d'équipements), aux armoires de commande monophasées, aux petits coffrets industriels, ainsi qu'aux installations mixtes permettant le raccordement simultané de disjoncteurs 1P+N et 2P. Pour des besoins plus restreints, optez pour le A9XPH206 (6 modules) ; pour davantage de circuits, les A9XPH210 (10 modules) ou A9XPH218 (18 modules) sont plus adaptés.

1P+N ou 2P : quelle différence ?

Les disjoncteurs 1P+N et 2P assurent tous deux une coupure de la phase et du neutre, mais présentent des différences techniques importantes :

• Disjoncteur 1P+N : un seul module de 18 mm intégrant phase et neutre. Le neutre n'est pas protégé électriquement (il ne fait que de la coupure mécanique). Économique et compact, c'est le standard du résidentiel.
• Disjoncteur 2P : deux modules de 18 mm, avec phase ET neutre protégés électriquement. Plus volumineux et plus cher, mais offrant une protection accrue, recommandé pour les circuits sensibles ou en régime de neutre IT.

Le peigne A9XPH208 acceptant les deux types, vous pouvez mixer les configurations dans un même tableau selon la criticité de chaque circuit, sans changer d'accessoire de raccordement.

Différence entre les peignes iC60 et iDT40

La gamme Acti9 propose deux familles principales de peignes, distinctes par leur calibre :

• Peignes iDT40 : calibre 80A, dédiés aux installations résidentielles standard et tertiaires courants.
• Peignes iC60 : calibre 100A, plus robustes, dédiés aux installations à charges élevées, applications professionnelles et industrielles légères.

Pour des disjoncteurs Acti9 iC60 ou iK60 dans une distribution bipolaire compacte, le peigne A9XPH208 est l'accessoire de raccordement de référence pour 4 circuits.

Installation et mise en œuvre

Le peigne se monte indifféremment en partie haute ou basse des disjoncteurs, sur les bornes à cage ou les bornes doubles. Cette flexibilité permet de l'utiliser pour la distribution amont (alimentation des disjoncteurs) ou pour la distribution aval vers d'autres équipements. Sa nature découpable permet de l'ajuster à la longueur exacte de votre rangée. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPH208 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
