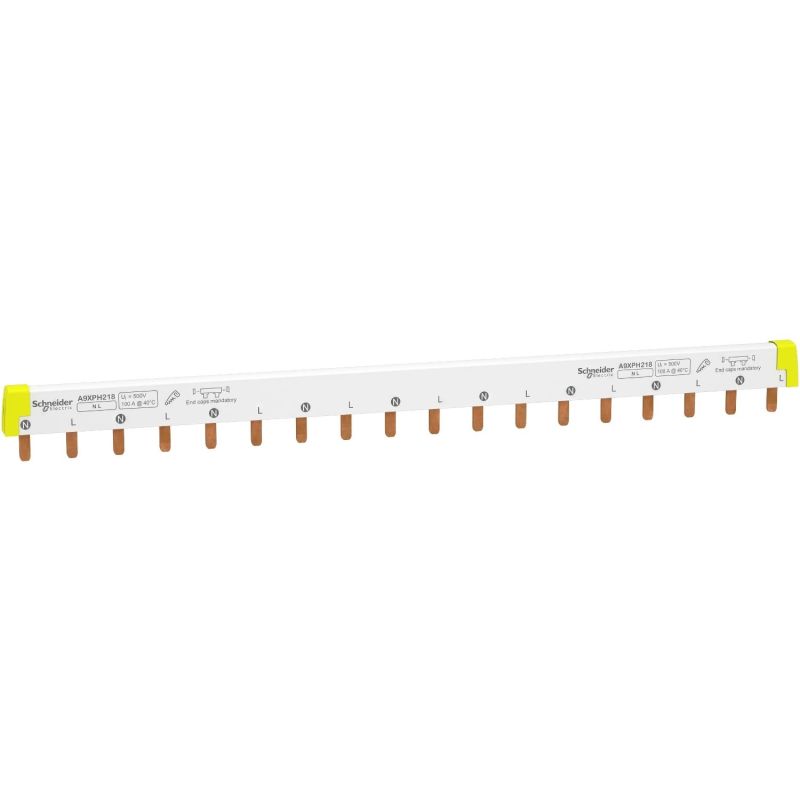

A9XPH218 Schneider - Acti9 iC60 - Peigne pour disjoncteur bipolaire 2P- Pas 18mm - 18 modules - 100A

Le peigne Schneider A9XPH218 : la solution bipolaire haute capacité pour vos tableaux Acti9 iC60

Le peigne horizontal Schneider Electric A9XPH218 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Comme l'ensemble des peignes bipolaires de la gamme iC60, il présente une double compatibilité particulièrement appréciée des électriciens professionnels : il accepte indifféremment des disjoncteurs 1P+N (un seul module) ou des disjoncteurs 2P (deux modules), ce qui en fait un accessoire polyvalent et économique. Avec ses 18 modules de 18 mm sur une longueur de 324 mm, il représente la version la plus capacitaire de la sous-gamme bipolaire iC60 et permet de raccorder jusqu'à 9 disjoncteurs bipolaires en une seule pièce. C'est l'accessoire de référence pour les installations professionnelles à forte densité de circuits bipolaires.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : N P (neutre + phase)
• Configuration des pôles par voie : 1 x 1P+N ou 1 x 2P
• Nombre de voies : 9 voies N + 1 P
• Capacité d'accueil : 9 disjoncteurs 1P+N ou 9 disjoncteurs 2P
• Longueur : 324 mm (18 modules de 18 mm)
• Pas de raccordement : 18 mm
• Distance entre appareils : 36 mm
• Type de connecteur : à dents
• Marquage : N L
• Emplacement de montage : haut ou bas, sur borne à cage ou borne double
• Présentation : découpable, isolé

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 100 A à 40°C
• Tension assignée d'emploi (Ue) : 415 V CA
• Tension assignée d'isolement (Ui) : 500 V CA (conforme CEI 61439-2)

Dimensions et environnement

• Largeur : 324 mm
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (CEI 60947-7-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPH218 est compatible avec une large gamme de disjoncteurs et appareils modulaires Schneider Electric :

• Acti9 iC60 (toutes versions et calibres)
• Acti9 iK60
• Acti9 iID et iID K (interrupteurs différentiels)
• Acti9 iSW et iSW-NA (interrupteurs-sectionneurs)
• Multi9 C60

Pour quelles installations choisir le A9XPH218 ?

Ce peigne bipolaire 18 modules est conçu pour les installations à forte densité de circuits bipolaires. Il s'adresse en priorité aux tableaux divisionnaires de logements collectifs avec de nombreux circuits spécialisés (prises de cuisine, prises de salle de bain, plaques de cuisson, lave-linge, sèche-linge, four), aux petits locaux tertiaires avec multiples circuits protégés (commerces, restaurants, cabinets médicaux), aux armoires industrielles légères (ateliers, lignes de production simples, locaux techniques), ainsi qu'aux installations agricoles nécessitant un grand nombre de circuits bipolaires fiables. Sa capacité d'accueillir 9 disjoncteurs en une seule pièce supprime les jonctions entre peignes et améliore la fiabilité de l'installation. Pour des besoins moindres, optez pour les A9XPH206 (6 modules), A9XPH208 (8 modules) ou A9XPH210 (10 modules) sur le même format technique.

1P+N ou 2P : quelle différence ?

Les disjoncteurs 1P+N et 2P assurent tous deux une coupure de la phase et du neutre, mais présentent des différences techniques importantes :

• Disjoncteur 1P+N : un seul module de 18 mm intégrant phase et neutre. Le neutre n'est pas protégé électriquement (il ne fait que de la coupure mécanique). Économique et compact, c'est le standard du résidentiel.
• Disjoncteur 2P : deux modules de 18 mm, avec phase ET neutre protégés électriquement. Plus volumineux et plus cher, mais offrant une protection accrue, recommandé pour les circuits sensibles ou en régime de neutre IT.

Le peigne A9XPH218 acceptant les deux types, vous pouvez mixer les configurations dans un même tableau selon la criticité de chaque circuit, sans changer d'accessoire de raccordement.

Différence entre les peignes iC60 et iDT40

La gamme Acti9 propose deux familles principales de peignes, distinctes par leur calibre :

• Peignes iDT40 : calibre 80A, dédiés aux installations résidentielles standard et tertiaires courants.
• Peignes iC60 : calibre 100A, plus robustes, dédiés aux installations à charges élevées, applications professionnelles et industrielles légères.

Pour des disjoncteurs Acti9 iC60 ou iK60 dans une distribution bipolaire haute capacité, le peigne A9XPH218 est l'accessoire de raccordement de référence pour 9 circuits.

Installation et mise en œuvre

Le peigne se monte indifféremment en partie haute ou basse des disjoncteurs, sur les bornes à cage ou les bornes doubles. Cette flexibilité permet de l'utiliser pour la distribution amont (alimentation des disjoncteurs) ou pour la distribution aval vers d'autres équipements. Sa nature découpable permet de l'ajuster à la longueur exacte de votre rangée. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPH218 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
