A9XPH309 Schneider - Acti9 iC60 - Peigne pour disjoncteur tripolaire 3P - Pas 18mm - 9 modules - 100A

Le peigne Schneider A9XPH309 : la solution tripolaire 3 départs pour vos coffrets industriels Acti9 iC60

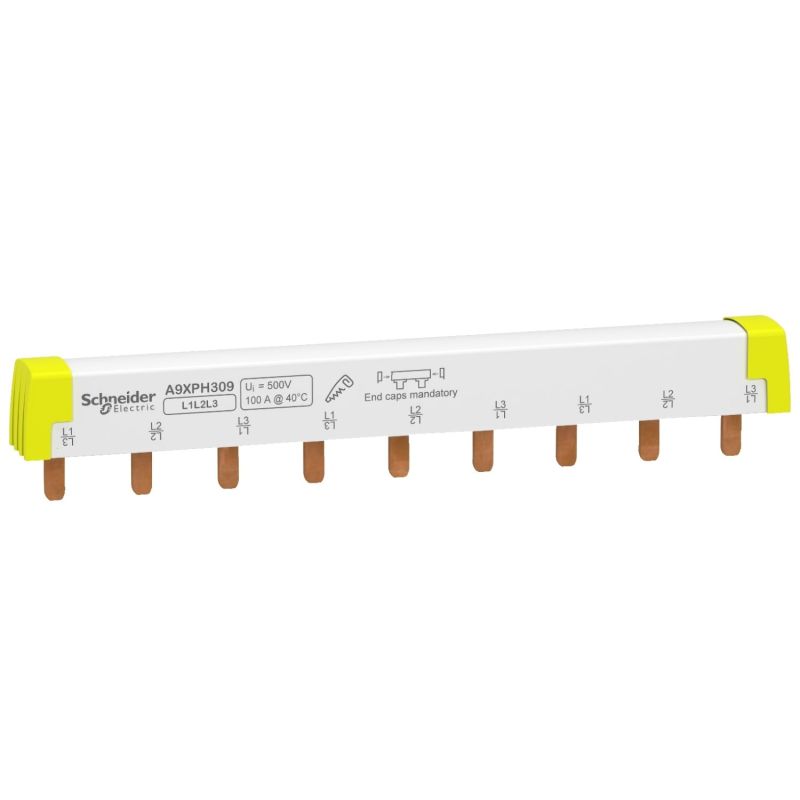

Le peigne horizontal Schneider Electric A9XPH309 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Conçu pour la distribution triphasée pure (3P, sans neutre), il alimente les disjoncteurs tripolaires de la gamme iC60 et iK60 utilisés pour la protection des moteurs, équipements industriels et installations triphasées spécialisées. Avec ses 9 modules de 18 mm sur une longueur de 162 mm, il accueille jusqu'à 3 disjoncteurs tripolaires et constitue le format idéal pour les petites armoires industrielles regroupant 3 départs triphasés (par exemple : un compresseur, une pompe et une centrale d'aspiration ; ou trois moteurs d'un même process).

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : 3L (L1, L2, L3 - triphasé sans neutre)
• Configuration des pôles par voie : 1 x 3P
• Nombre de voies : 3 voies 3P
• Capacité d'accueil : jusqu'à 3 disjoncteurs tripolaires
• Longueur : 162 mm (9 modules de 18 mm)
• Pas de raccordement : 18 mm
• Distance entre appareils : 54 mm
• Type de connecteur : à dents
• Marquage : L1 L2 L3
• Emplacement de montage : haut ou bas, sur borne à cage ou borne double
• Présentation : découpable, isolé

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 100 A à 40°C
• Tension assignée d'emploi (Ue) : 415 V CA
• Tension assignée d'isolement (Ui) : 500 V CA (conforme CEI 61439-2)

Dimensions et environnement

• Largeur : 162 mm
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (CEI 60947-7-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPH309 est compatible avec une large gamme de disjoncteurs et appareils modulaires Schneider Electric :

• Acti9 iC60 (toutes versions et calibres)
• Acti9 iK60
• Acti9 iID et iID K (interrupteurs différentiels)
• Acti9 iSW et iSW-NA (interrupteurs-sectionneurs)
• Multi9 C60

Pour quelles installations choisir le A9XPH309 ?

Ce peigne tripolaire 9 modules est conçu pour les installations triphasées sans neutre regroupant 3 départs. Il s'adresse en priorité aux coffrets industriels dédiés à un process alimentant trois équipements triphasés distincts (groupe moteur-pompe, ligne de production simple, ensemble compresseur-ventilation), aux armoires de commande de moteurs sur des installations à puissance modérée, aux tableaux divisionnaires triphasés de petits ateliers et locaux techniques, ainsi qu'aux installations agricoles nécessitant l'alimentation de plusieurs équipements triphasés (pompes d'irrigation, ventilation d'élevage, broyeurs). Pour des besoins moindres, optez pour le A9XPH306 (6 modules, 2 départs) ; pour davantage de circuits, les A9XPH312, A9XPH316, A9XPH318 ou A9XPH320 sont plus adaptés.

Distribution 3P, 4P ou 3P+N : quelle différence ?

La gamme Acti9 propose trois types de peignes pour les installations triphasées, chacun ayant un usage spécifique :

• Peigne 3P (tripolaire) : distribue uniquement les 3 phases (L1, L2, L3), sans neutre. Utilisé pour les charges équilibrées telles que les moteurs triphasés, les chauffages industriels ou les équipements ne nécessitant pas de neutre.
• Peigne 4P (tétrapolaire) : distribue les 3 phases + neutre, mais les 4 conducteurs sont indépendants entre disjoncteurs (le neutre ne circule pas vers d'autres voies). Utilisé pour les disjoncteurs tétrapolaires alimentant des charges triphasées avec neutre.
• Peigne 3P+N (tétrapolaire vers 1P+N) : distribue les 3 phases + neutre vers des disjoncteurs monophasés 1P+N en équilibrant automatiquement les charges. Utilisé pour la distribution résidentielle et tertiaire monophasée alimentée par un branchement triphasé.

Le A9XPH309 est un peigne 3P pur, idéal pour les applications industrielles et la protection moteur.

Différence entre les peignes iC60 et iDT40

La gamme Acti9 propose deux familles principales de peignes, distinctes par leur calibre :

• Peignes iDT40 : calibre 80A, dédiés aux installations résidentielles standard et tertiaires courants.
• Peignes iC60 : calibre 100A, plus robustes, dédiés aux installations à charges élevées, applications professionnelles et industrielles légères.

Pour des disjoncteurs Acti9 iC60 ou iK60 dans une distribution tripolaire de 3 départs, le peigne A9XPH309 est l'accessoire de raccordement de référence.

Installation et mise en œuvre

Le peigne se monte indifféremment en partie haute ou basse des disjoncteurs, sur les bornes à cage ou les bornes doubles. Cette flexibilité permet de l'utiliser pour la distribution amont (alimentation des disjoncteurs) ou pour la distribution aval vers d'autres équipements. Sa nature découpable permet de l'ajuster à la longueur exacte de votre rangée. Lors du montage, veillez à respecter le marquage des phases (L1, L2, L3) pour assurer l'ordre correct de la distribution triphasée. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPH309 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
