A9XPH457 Schneider - Acti9 iC60 - Peigne pour disjoncteur tétrapolaire 4P - Pas 18mm - 57 modules - 100A

Le peigne Schneider A9XPH457 : la solution tétrapolaire longue distance pour vos grandes armoires Acti9 iC60

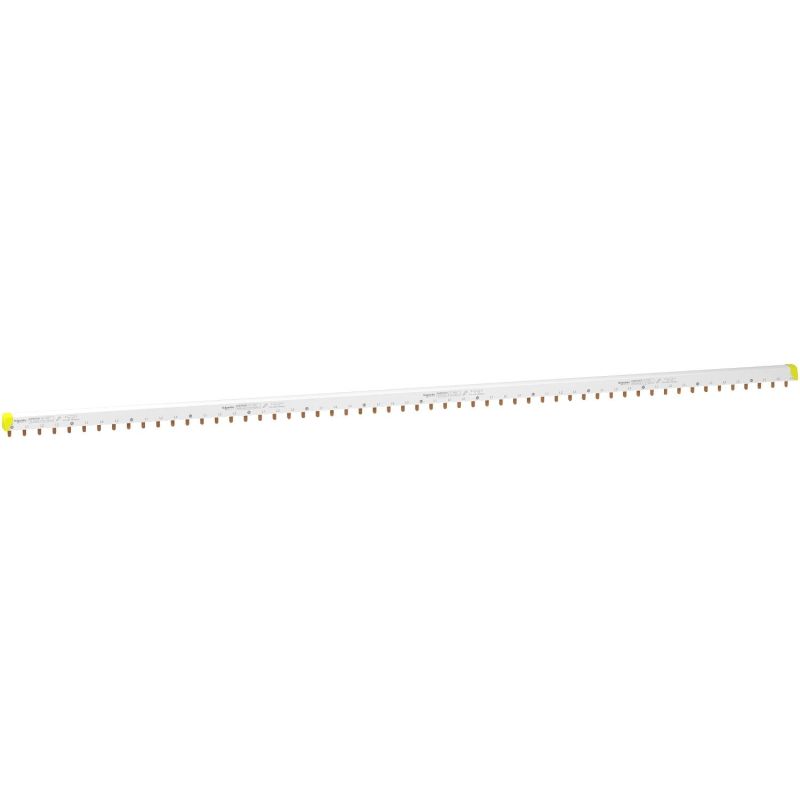

Le peigne horizontal Schneider Electric A9XPH457 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Conçu pour la distribution tétrapolaire (3 phases + neutre), il alimente les disjoncteurs 4P ou 3P+N de la gamme iC60 et iK60. Il représente la version la plus capacitaire des peignes tétrapolaires Acti9 avec ses 57 modules de 18 mm répartis sur 1 mètre. Cette longueur exceptionnelle permet de couvrir plusieurs rangées de tableau ou une grande armoire industrielle en une seule pièce, supprimant les jonctions entre peignes et garantissant une continuité parfaite du courant. Avec son courant assigné de 100A à 40°C, c'est l'accessoire de référence pour les installations industrielles à très forte densité de circuits triphasés avec neutre.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : N L1 L2 L3 (3 phases + neutre)
• Configuration des pôles par voie : 1 x 3P+N ou 1 x 4P
• Nombre de voies : 14 voies N + 3 P
• Capacité d'accueil : 14 disjoncteurs 4P ou 14 disjoncteurs 3P+N
• Longueur : 1 000 mm (57 modules de 18 mm)
• Pas de raccordement : 18 mm
• Distance entre appareils : 72 mm
• Type de connecteur : à dents (PIN)
• Section des broches : 16 mm²
• Marquage : N L1 L2 L3
• Emplacement de montage : haut ou bas, sur borne à cage ou borne double
• Présentation : découpable, isolé
• Équipements fournis : lot de 10 embouts

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 100 A à 40°C
• Tension assignée d'emploi (Ue) : 415 V CA
• Tension assignée d'isolement (Ui) : 500 V CA (conforme CEI 61439-2)
• Courant de court-circuit (Icc) : compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric

Dimensions et environnement

• Largeur : 1 000 mm (1 mètre)
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (CEI 60947-7-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPH457 est compatible avec une large gamme de disjoncteurs et appareils modulaires Schneider Electric :

• Acti9 iC60 (toutes versions et calibres)
• Acti9 iK60
• Acti9 iID et iID K (interrupteurs différentiels)
• Acti9 iSW et iSW-NA (interrupteurs-sectionneurs)
• Multi9 C60

Pour quelles installations choisir le A9XPH457 ?

Ce peigne tétrapolaire 57 modules est conçu pour les installations industrielles et tertiaires de grande envergure nécessitant la distribution triphasée avec neutre sur de nombreux départs. Il s'adresse en priorité aux grandes armoires industrielles complètes regroupant jusqu'à 14 équipements tétrapolaires (lignes de production multiples, ateliers complets, usines de transformation), aux tableaux principaux d'immeubles tertiaires alimentant des équipements CVC complexes (centrales de traitement d'air multiples, groupes froid, pompes à chaleur en cascade), aux postes de distribution principaux de gros locaux techniques (data centers, hôpitaux, centres commerciaux, complexes hôteliers), ainsi qu'aux installations agricoles industrielles nécessitant la distribution de nombreux équipements tétrapolaires (élevages industriels avec automatismes complets, exploitations maraîchères de grande taille). Sa longueur d'1 mètre permet d'équiper une armoire entière sans jonction, ce qui simplifie le câblage et améliore la fiabilité de l'installation. Pour des besoins moindres, optez pour les A9XPH408 (8 modules) ou A9XPH416 (16 modules) sur le même format technique.

L'avantage d'un peigne longue distance

Choisir un peigne d'1 mètre plutôt que plusieurs peignes plus courts présente plusieurs avantages techniques :

• Continuité électrique parfaite : pas de jonction = pas de point chaud potentiel ni de chute de tension supplémentaire
• Gain de temps à l'installation : moins de pièces à manipuler, fixer et raccorder
• Réduction des risques d'erreur : un seul peigne au lieu de plusieurs, moins de connexions à vérifier
• Esthétique professionnelle : un câblage plus propre et plus lisible pour la maintenance
• Économie globale : un seul peigne 57 modules est généralement plus économique que deux peignes plus courts cumulés

Distribution 3P, 4P ou 3P+N : quelle différence ?

La gamme Acti9 propose trois types de peignes pour les installations triphasées, chacun ayant un usage spécifique :

• Peigne 3P (tripolaire) : distribue uniquement les 3 phases (L1, L2, L3), sans neutre. Utilisé pour les charges équilibrées telles que les moteurs triphasés, les chauffages industriels ou les équipements ne nécessitant pas de neutre.
• Peigne 4P (tétrapolaire) : distribue les 3 phases + neutre, mais les 4 conducteurs sont indépendants entre disjoncteurs (le neutre ne circule pas vers d'autres voies). Utilisé pour les disjoncteurs tétrapolaires alimentant des charges triphasées avec neutre.
• Peigne 3P+N (tétrapolaire vers 1P+N) : distribue les 3 phases + neutre vers des disjoncteurs monophasés 1P+N en équilibrant automatiquement les charges. Utilisé pour la distribution résidentielle et tertiaire monophasée alimentée par un branchement triphasé.

Le A9XPH457 est un peigne 4P / 3P+N, idéal pour la distribution triphasée avec neutre vers des équipements 4P ou 3P+N à très grande échelle.

Différence entre les peignes iC60 et iDT40

La gamme Acti9 propose deux familles principales de peignes, distinctes par leur calibre :

• Peignes iDT40 : calibre 80A, dédiés aux installations résidentielles standard et tertiaires courants.
• Peignes iC60 : calibre 100A, plus robustes, dédiés aux installations à charges élevées, applications professionnelles et industrielles légères.

Pour des disjoncteurs Acti9 iC60 ou iK60 dans une distribution tétrapolaire haute capacité, le peigne A9XPH457 est l'accessoire de raccordement de référence pour les grandes installations.

Installation et mise en œuvre

Le peigne se monte indifféremment en partie haute ou basse des disjoncteurs, sur les bornes à cage ou les bornes doubles. Sa nature découpable permet de l'ajuster à la longueur exacte de votre installation. Le lot de 10 embouts fournis permet d'assurer l'indice de protection IP20 sur l'ensemble des extrémités, y compris sur d'éventuelles découpes intermédiaires. Compte tenu de sa longueur d'1 mètre et de son poids, prévoyez une manipulation soigneuse lors du déballage et du transport pour éviter toute déformation. Lors du montage, veillez à respecter le marquage des conducteurs (N, L1, L2, L3) pour assurer l'ordre correct de la distribution tétrapolaire. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPH457 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
