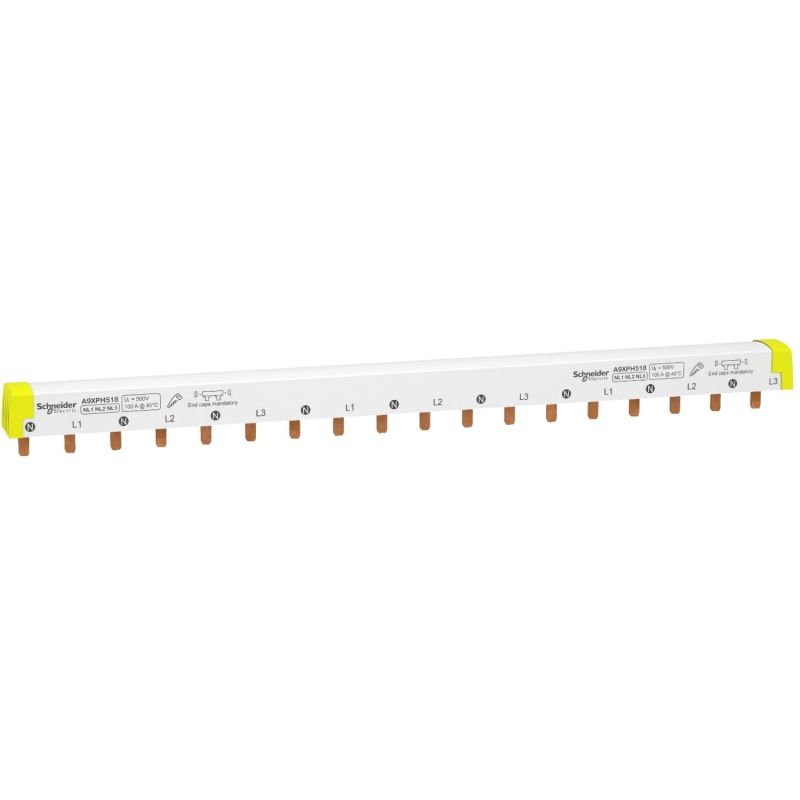

A9XPH518 Schneider - Acti9 iC60 - Peigne pour disjoncteur tétrapolaire 3P+N - Pas 18mm - 18 modules - 100A

Le peigne Schneider A9XPH518 : la solution de répartition triphasée + neutre pour vos tableaux Acti9 iC60

Le peigne horizontal Schneider Electric A9XPH518 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Il se distingue des peignes 4P classiques par sa logique de distribution : il prend en entrée une alimentation triphasée + neutre et la répartit automatiquement sur les 3 phases vers des disjoncteurs monophasés 1P+N en aval. Cette configuration est essentielle dans les installations alimentées en triphasé mais comportant majoritairement des circuits monophasés (cas typique des logements collectifs, locaux tertiaires et petites installations industrielles). Avec ses 18 modules de 18 mm sur une longueur de 320 mm, il accueille jusqu'à 9 disjoncteurs 1P+N et constitue la solution de référence pour les tableaux triphasés professionnels à charges monophasées multiples.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : N L1 - N L2 - N L3 (triphasé + neutre vers 1P+N)
• Configuration des pôles par voie : 1 x 1P+N ou 1 x 2P
• Nombre de voies : 9 voies N + P
• Capacité d'accueil : jusqu'à 9 disjoncteurs 1P+N (répartis automatiquement sur les 3 phases)
• Longueur : 320 mm (18 modules de 18 mm)
• Pas de raccordement : 18 mm
• Distance entre appareils : 36 mm
• Type de connecteur : à dents
• Marquage : N L1 - N L2 - N L3
• Emplacement de montage : haut ou bas, sur borne à cage ou borne double
• Présentation : découpable, isolé

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 100 A à 40°C
• Tension assignée d'emploi (Ue) : 415 V CA
• Tension assignée d'isolement (Ui) : 500 V CA (conforme CEI 61439-2)
• Courant de court-circuit : compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric

Dimensions et environnement

• Largeur : 320 mm
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (CEI 60947-7-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPH518 est compatible avec une large gamme de disjoncteurs et appareils modulaires Schneider Electric :

• Acti9 iC60 (toutes versions et calibres)
• Acti9 iK60
• Acti9 iID et iID K (interrupteurs différentiels)
• Acti9 iSW et iSW-NA (interrupteurs-sectionneurs)
• Multi9 C60

Pour quelles installations choisir le A9XPH518 ?

Ce peigne de répartition tétrapolaire est conçu pour les installations alimentées en triphasé mais comportant majoritairement des circuits monophasés 1P+N, configuration la plus répandue dans le bâtiment français en branchement triphasé. Il s'adresse en priorité aux tableaux divisionnaires de logements collectifs en triphasé (immeubles d'habitation, résidences avec services), aux locaux tertiaires alimentés en triphasé (bureaux, commerces, restaurants, cabinets médicaux), aux établissements recevant du public (ERP) où la majorité des circuits sont monophasés mais l'alimentation principale est triphasée, ainsi qu'aux installations industrielles légères mêlant équipements triphasés et circuits monophasés. Son principal atout réside dans sa capacité à équilibrer naturellement les charges sur les trois phases, ce qui prévient les déséquilibres susceptibles de provoquer des disjonctions intempestives ou une usure prématurée du transformateur de distribution. Si vous avez besoin de plus de circuits, Schneider propose la version 57 modules (A9XPH557) sur le même format technique.

A9XPH518 ou A9XPN748 : quelle différence ?

Ces deux peignes assurent tous deux une répartition tétrapolaire vers des disjoncteurs 1P+N, mais appartiennent à des sous-gammes distinctes :

• A9XPN748 (gamme iDT40) : calibre 80A, dédié aux installations résidentielles standard et tertiaires courants. C'est le choix économique pour les installations classiques.
• A9XPH518 (gamme iC60) : calibre 100A, plus robuste, dédié aux installations à charges élevées, applications professionnelles et industrielles légères. C'est le choix pour les installations exigeantes ou évolutives.

Le choix dépend essentiellement du calibre des disjoncteurs en amont (Acti9 iDT40 ou iC60) et du courant total transitant dans le tableau.

Distribution 3P, 4P ou 3P+N : quelle différence ?

La gamme Acti9 propose trois types de peignes pour les installations triphasées, chacun ayant un usage spécifique :

• Peigne 3P (tripolaire) : distribue uniquement les 3 phases (L1, L2, L3), sans neutre. Utilisé pour les charges équilibrées telles que les moteurs triphasés, les chauffages industriels ou les équipements ne nécessitant pas de neutre.
• Peigne 4P (tétrapolaire) : distribue les 3 phases + neutre, mais les 4 conducteurs sont indépendants entre disjoncteurs (le neutre ne circule pas vers d'autres voies). Utilisé pour les disjoncteurs tétrapolaires alimentant des charges triphasées avec neutre.
• Peigne 3P+N (tétrapolaire vers 1P+N) : distribue les 3 phases + neutre vers des disjoncteurs monophasés 1P+N en équilibrant automatiquement les charges. Utilisé pour la distribution résidentielle et tertiaire monophasée alimentée par un branchement triphasé.

Le A9XPH518 est un peigne 3P+N dans cette troisième catégorie, destiné à répartir une alimentation triphasée vers des disjoncteurs monophasés 1P+N.

Différence entre les peignes iC60 et iDT40

La gamme Acti9 propose deux familles principales de peignes, distinctes par leur calibre :

• Peignes iDT40 : calibre 80A, dédiés aux installations résidentielles standard et tertiaires courants.
• Peignes iC60 : calibre 100A, plus robustes, dédiés aux installations à charges élevées, applications professionnelles et industrielles légères.

Pour des disjoncteurs Acti9 iC60 ou iK60 dans une distribution triphasée vers 1P+N, le peigne A9XPH518 est l'accessoire de raccordement de référence.

Installation et mise en œuvre

Le peigne se monte indifféremment en partie haute ou basse des disjoncteurs, sur les bornes à cage ou les bornes doubles. Sa nature découpable permet de l'ajuster à la longueur exacte de votre rangée. Lors du montage, veillez à respecter l'alternance des phases (L1, L2, L3) pour garantir l'équilibrage souhaité de la distribution. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPH518 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
