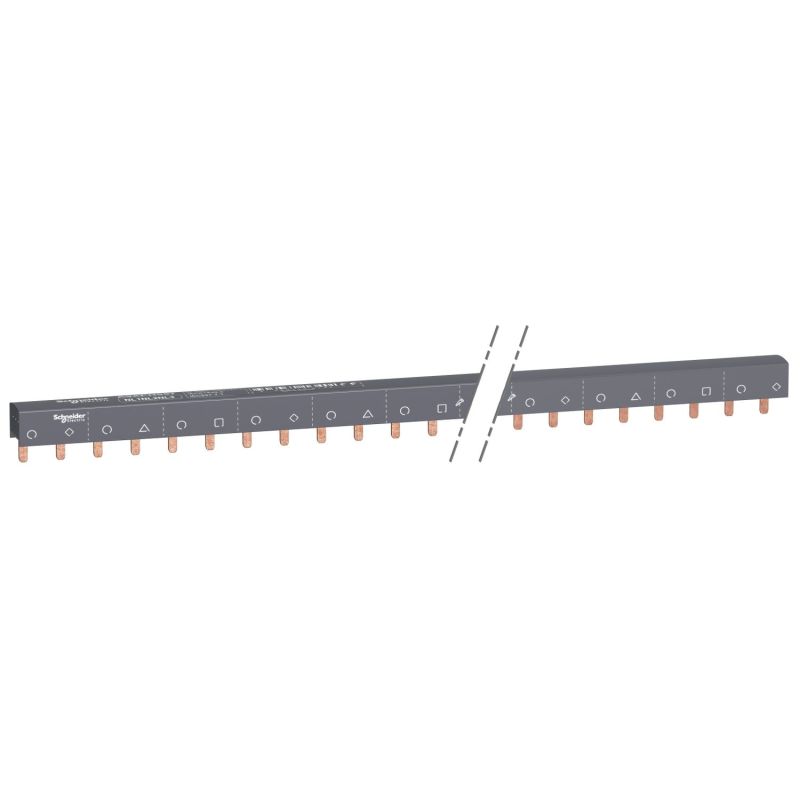

A9XPH557 Schneider - Acti9 iC60 - Peigne pour disjoncteur tétrapolaire 3P+N - Pas 18mm - 57 modules - 100A

Le peigne Schneider A9XPH557 : la solution de répartition triphasée + neutre longue distance pour vos grands tableaux Acti9 iC60

Le peigne horizontal Schneider Electric A9XPH557 appartient à la célèbre gamme Acti9, référence du marché en matière de protection modulaire. Comme l'ensemble des peignes 3P+N de la sous-gamme iC60, il prend en entrée une alimentation triphasée + neutre et la répartit automatiquement sur les 3 phases vers des disjoncteurs monophasés 1P+N en aval. Cette configuration est essentielle dans les installations alimentées en triphasé mais comportant majoritairement des circuits monophasés. Il représente la version la plus capacitaire de cette sous-famille avec ses 57 modules de 18 mm répartis sur 1 mètre, accueillant jusqu'à 28 disjoncteurs 1P+N. Cette longueur exceptionnelle permet de couvrir un grand tableau triphasé complet en une seule pièce, supprimant les jonctions entre peignes et garantissant une continuité parfaite de la distribution.

Caractéristiques techniques détaillées

Configuration et raccordement

• Type de distribution : N L1 - N L2 - N L3 (triphasé + neutre vers 1P+N)
• Configuration des pôles par voie : 1 x 1P+N ou 1 x 2P
• Nombre de voies : 28 voies N + P
• Capacité d'accueil : jusqu'à 28 disjoncteurs 1P+N (répartis automatiquement sur les 3 phases)
• Longueur : 1 000 mm (57 modules de 18 mm)
• Pas de raccordement : 18 mm
• Distance entre appareils : 36 mm
• Type de connecteur : à dents (PIN)
• Section des broches : 16 mm²
• Marquage : N L1 - N L2 - N L3
• Emplacement de montage : haut ou bas, sur borne à cage ou borne double
• Présentation : découpable, isolé

Caractéristiques électriques

• Courant assigné d'emploi (Ie) : 100 A à 40°C
• Tension assignée d'emploi (Ue) : 415 V CA
• Tension assignée d'isolement (Ui) : 500 V CA (conforme CEI 61439-2)
• Courant de court-circuit (Isc) : compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric

Dimensions et environnement

• Largeur : 1 000 mm (1 mètre)
• Couleur : Blanc (RAL 9003)
• Indice de protection : IP20 avec embouts et cache-dents
• Tenue au feu : 960°C pendant 30 s (CEI 60695-2-1)
• Degré de pollution : 3 (CEI 60947-7-1)

Compatibilité avec la gamme Acti9

Le peigne A9XPH557 est compatible avec une large gamme de disjoncteurs et appareils modulaires Schneider Electric :

• Acti9 iC60 (toutes versions et calibres)
• Acti9 iK60
• Acti9 iID et iID K (interrupteurs différentiels)
• Acti9 iSW et iSW-NA (interrupteurs-sectionneurs)
• Multi9 C60

Pour quelles installations choisir le A9XPH557 ?

Ce peigne de répartition tétrapolaire 57 modules est conçu pour les installations triphasées de grande envergure comportant un très grand nombre de circuits monophasés. Il s'adresse en priorité aux tableaux principaux de grands logements collectifs en triphasé (immeubles d'habitation à plusieurs étages, résidences services, ensembles immobiliers), aux tableaux principaux de locaux tertiaires (immeubles de bureaux, centres commerciaux, hôtels, restaurants à grande surface), aux grands établissements recevant du public (ERP) où la majorité des circuits sont monophasés mais l'alimentation principale est triphasée (centres médicaux, salles de spectacle, complexes sportifs), ainsi qu'aux installations industrielles et tertiaires importantes mêlant équipements triphasés et nombreux circuits monophasés (cuisines professionnelles, laboratoires, ateliers de transformation). Sa longueur d'1 mètre permet d'équiper un tableau entier sans jonction, ce qui simplifie le câblage et améliore la fiabilité de l'installation. Pour des besoins moindres, optez pour le A9XPH518 (18 modules) sur le même format technique.

L'avantage d'un peigne longue distance

Choisir un peigne d'1 mètre plutôt que plusieurs peignes plus courts présente plusieurs avantages techniques :

• Continuité électrique parfaite : pas de jonction = pas de point chaud potentiel ni de chute de tension supplémentaire
• Équilibrage parfait sur toute la longueur : la répartition triphasée vers les 1P+N reste homogène d'un bout à l'autre
• Gain de temps à l'installation : moins de pièces à manipuler, fixer et raccorder
• Réduction des risques d'erreur : un seul peigne au lieu de plusieurs, moins de connexions à vérifier
• Esthétique professionnelle : un câblage plus propre et plus lisible pour la maintenance
• Économie globale : un seul peigne 57 modules est généralement plus économique que plusieurs peignes plus courts cumulés

Distribution 3P, 4P ou 3P+N : quelle différence ?

La gamme Acti9 propose trois types de peignes pour les installations triphasées, chacun ayant un usage spécifique :

• Peigne 3P (tripolaire) : distribue uniquement les 3 phases (L1, L2, L3), sans neutre. Utilisé pour les charges équilibrées telles que les moteurs triphasés, les chauffages industriels ou les équipements ne nécessitant pas de neutre.
• Peigne 4P (tétrapolaire) : distribue les 3 phases + neutre, mais les 4 conducteurs sont indépendants entre disjoncteurs (le neutre ne circule pas vers d'autres voies). Utilisé pour les disjoncteurs tétrapolaires alimentant des charges triphasées avec neutre.
• Peigne 3P+N (tétrapolaire vers 1P+N) : distribue les 3 phases + neutre vers des disjoncteurs monophasés 1P+N en équilibrant automatiquement les charges. Utilisé pour la distribution résidentielle et tertiaire monophasée alimentée par un branchement triphasé.

Le A9XPH557 est un peigne 3P+N dans cette troisième catégorie, destiné à répartir une alimentation triphasée vers des disjoncteurs monophasés 1P+N à très grande échelle.

Différence entre les peignes iC60 et iDT40

La gamme Acti9 propose deux familles principales de peignes, distinctes par leur calibre :

• Peignes iDT40 : calibre 80A, dédiés aux installations résidentielles standard et tertiaires courants.
• Peignes iC60 : calibre 100A, plus robustes, dédiés aux installations à charges élevées, applications professionnelles et industrielles légères.

Pour des disjoncteurs Acti9 iC60 ou iK60 dans une distribution triphasée vers 1P+N à grande échelle, le peigne A9XPH557 est l'accessoire de raccordement de référence.

Installation et mise en œuvre

Le peigne se monte indifféremment en partie haute ou basse des disjoncteurs, sur les bornes à cage ou les bornes doubles. Sa nature découpable permet de l'ajuster à la longueur exacte de votre installation. Compte tenu de sa longueur d'1 mètre, prévoyez une manipulation soigneuse lors du déballage et du transport pour éviter toute déformation. Lors du montage, veillez à respecter l'alternance des phases (L1, L2, L3) pour garantir l'équilibrage souhaité de la distribution. Les embouts et cache-dents fournis garantissent l'indice de protection IP20, indispensable pour la sécurité des utilisateurs et la conformité aux normes en vigueur. L'installation doit être réalisée par un électricien qualifié, hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le peigne A9XPH557 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses produits Acti9, conçus en Europe et testés selon les standards les plus exigeants du secteur électrique.
