A9XPE410 Schneider - Acti9 iC60 - Lot de 10 flasques latérales pour peigne tétrapolaire 4P

Le lot de flasques latérales Schneider A9XPE410 : la finition indispensable de vos peignes tétrapolaires Acti9

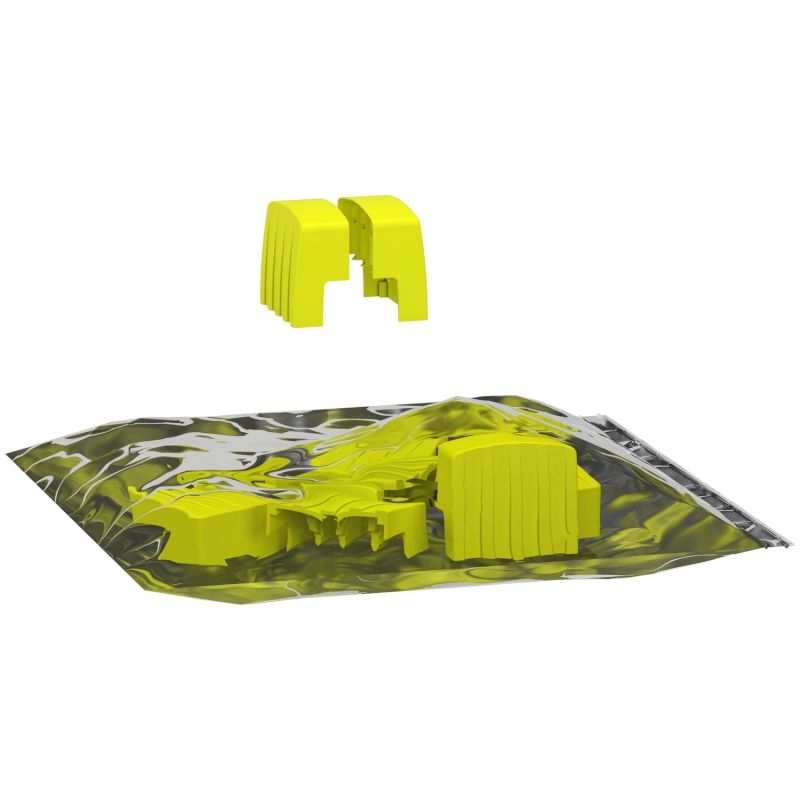

Le lot de flasques latérales Schneider Electric A9XPE410, également connu sous la dénomination Linergy FH, est un accessoire de protection conçu spécifiquement pour les peignes de répartition tétrapolaires (4P / 3P+N) de la gamme Acti9 iC60 et Multi9 C60. Lorsqu'un peigne est découpé pour s'adapter à la longueur d'un tableau, ses extrémités présentent les conducteurs des 3 phases et du neutre nus et accessibles, ce qui doit impérativement être isolé afin de garantir la sécurité des utilisateurs et la conformité de l'installation. Sur un peigne tétrapolaire, ce risque est particulièrement important puisque l'on a affaire à 4 conducteurs sous tension simultanément. Ce lot de 10 flasques jaunes répond précisément à cette exigence : elles se clipsent simplement aux extrémités du peigne pour fermer hermétiquement les 4 conducteurs. C'est une pièce indispensable à toute armoire triphasée propre et conforme, qu'il s'agisse d'un tableau divisionnaire triphasé, d'un coffret industriel ou d'une armoire de commande.

Caractéristiques techniques détaillées

Configuration et utilisation

• Nom du produit : Linergy FH
• Type de produit : embout latéral de peigne
• Description des pôles : 4P
• Catégorie : accessoire de verrouillage et de finition
• Quantité par lot : 10 flasques
• Couleur : jaune
• Adapté au jeu de barres : type distribution N + 3P, découpable

Compatibilité

Les flasques A9XPE410 sont compatibles avec l'ensemble des peignes jeu de barres tétrapolaires (4P et 3P+N) des gammes Schneider Acti9 et Multi9, notamment :

• Acti9 iC60 - peignes 4P (A9XPH408, A9XPH416, A9XPH457)
• Acti9 iC60 - peignes 3P+N (A9XPH518, A9XPH557)
• Multi9 C60H peigne jeu de barres
• Multi9 C60L peigne jeu de barres
• Multi9 C60N peigne jeu de barres
• Multi9 C60CTRL peigne jeu de barres

Pourquoi équiper systématiquement vos peignes tétrapolaires de flasques latérales ?

Sur les peignes tétrapolaires, l'installation de flasques latérales est encore plus critique que sur les peignes mono ou bipolaires, puisqu'elle protège simultanément 4 conducteurs sous tension. Voici les raisons principales d'équiper systématiquement vos peignes 4P :

• Sécurité des personnes : un peigne tétrapolaire découpé laisse apparaître les conducteurs des 3 phases et du neutre, soit 4 points de contact dangereux à chaque extrémité.
• Maintien de l'indice IP20 : sans flasques, le peigne perd son classement IP, ce qui peut compromettre la conformité du tableau aux normes EN/IEC 61439-1 et NF C 15-100.
• Protection contre les corps étrangers : poussière, copeaux métalliques, insectes peuvent provoquer des courts-circuits inter-phases ou phase-neutre, particulièrement dommageables en triphasé.
• Esthétique professionnelle : un tableau triphasé correctement fini avec flasques inspire confiance lors d'une livraison de chantier ou d'un contrôle Consuel.

Bien dimensionner sa commande

Chaque peigne tétrapolaire possède 2 extrémités à protéger. Un lot de 10 flasques permet donc d'équiper jusqu'à 5 peignes 4P ou 3P+N. Pour calculer la quantité nécessaire à votre installation :

• comptez le nombre de peignes 4P et 3P+N à équiper
• multipliez ce nombre par 2 (deux extrémités par peigne)
• commandez le nombre de lots correspondant

Pour les armoires comportant des découpes intermédiaires (peigne fractionné en plusieurs morceaux), prévoyez 2 flasques supplémentaires par découpe.

Installation et mise en œuvre

L'installation des flasques latérales est extrêmement simple et ne nécessite aucun outil. Une fois votre peigne découpé à la longueur souhaitée et raccordé sur les disjoncteurs, il suffit de clipser une flasque à chaque extrémité libre du peigne pour finaliser l'installation. La couleur jaune des flasques permet un repérage immédiat dans le tableau et facilite les opérations de maintenance ultérieures. L'installation doit toujours être réalisée hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le lot A9XPE410 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses accessoires Acti9, conçus pour assurer une parfaite compatibilité avec l'ensemble des produits modulaires de la gamme.
