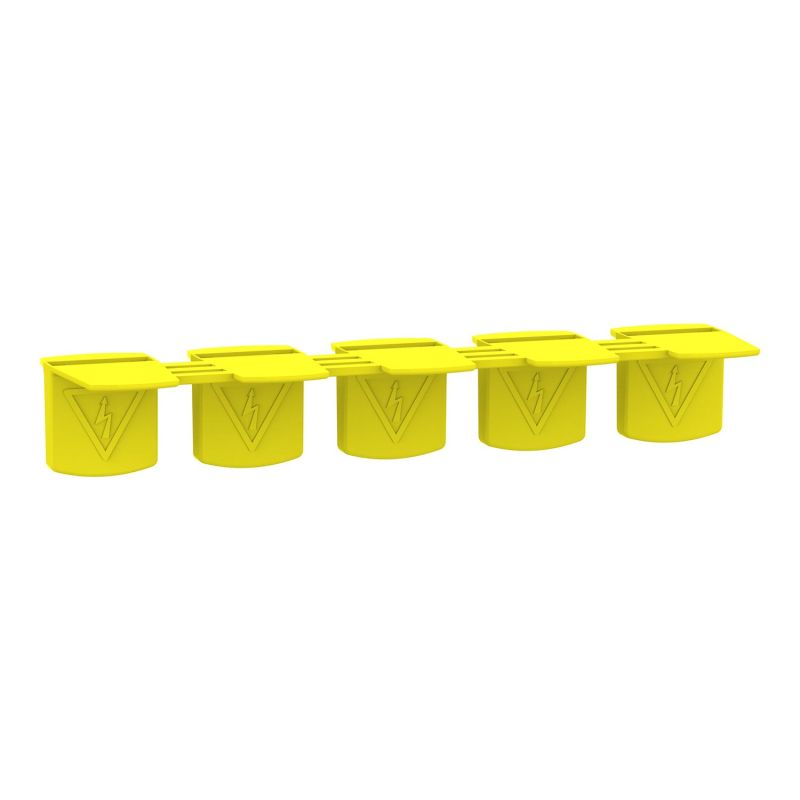

A9XPT920 Schneider - Acti9 iC60 - Lot de 20 embouts protèges-dents pour peige

Le lot de cache-dents Schneider A9XPT920 : la protection universelle des dents libres de vos peignes Acti9 iC60

Le lot de cache-dents Schneider Electric A9XPT920, également connu sous la dénomination Linergy FH, est un accessoire de protection conçu pour les peignes de répartition de la gamme Acti9 iC60 et Multi9 C60. Lorsqu'un peigne est installé dans un tableau, il est rare que la totalité de ses dents soient utilisées : certaines dents restent libres, en attente d'un futur ajout de circuit ou simplement parce que le tableau n'est pas saturé. Ces dents libres présentent des conducteurs sous tension accessibles, ce qui constitue un risque électrique majeur lors d'une intervention sur le tableau. Les cache-dents A9XPT920 résolvent ce problème : ils se clipsent sur les dents inutilisées pour les isoler complètement et garantir la sécurité de l'installation. Avec 20 pièces par lot, ils offrent une couverture étendue pour équiper plusieurs peignes ou armoires, et leur compatibilité universelle avec les peignes 1P, 2P, 3P et 3P+N en fait un accessoire à conserver en stock dans tout atelier ou chantier électrique.

Caractéristiques techniques détaillées

Configuration et utilisation

• Nom du produit : Linergy FH
• Type de produit : cache-dents pour peigne
• Catégorie : accessoire de verrouillage et d'isolation
• Pas de raccordement : 18 mm
• Quantité par lot : 20 pièces
• Couleur : jaune
• Adapté au jeu de barres : type distribution 1P, 2P, 3P et 3P+N (découpable)

Compatibilité

Les cache-dents A9XPT920 sont compatibles avec l'ensemble des peignes jeu de barres au pas de 18 mm de la gamme Schneider Acti9 iC60 et Multi9 C60, quelle que soit leur configuration polaire :

• Peignes unipolaires (1P) : A9XPH106, A9XPH124, A9XPH157
• Peignes bipolaires (2P / 1P+N) : A9XPH206, A9XPH208, A9XPH210, A9XPH218
• Peignes tripolaires (3P) : A9XPH306, A9XPH309, A9XPH312, A9XPH316, A9XPH318, A9XPH320
• Peignes tétrapolaires (4P) : A9XPH408, A9XPH416, A9XPH457
• Peignes 3P+N (répartition triphasée vers 1P+N) : A9XPH518, A9XPH557
• Multi9 C60H, C60L, C60N et C60CTRL peignes jeu de barres

Pourquoi équiper systématiquement vos peignes de cache-dents ?

L'utilisation de cache-dents sur les dents libres d'un peigne n'est pas une option mais une obligation pour garantir la sécurité et la conformité de l'installation :

• Sécurité des personnes : les dents libres d'un peigne sont des conducteurs sous tension accessibles ; sans cache-dent, tout contact accidentel (outil, doigt, vis qui tombe) peut provoquer un court-circuit ou une électrocution.
• Conformité aux normes : les normes EN/IEC 61439-1 et NF C 15-100 imposent que tous les conducteurs sous tension d'un tableau électrique soient inaccessibles ; les cache-dents garantissent cette inaccessibilité.
• Anticipation des évolutions : ils permettent de laisser des emplacements vides en attente d'un futur disjoncteur, sans compromettre la sécurité du tableau actuel.
• Protection contre les corps étrangers : poussière, copeaux métalliques, insectes peuvent provoquer des défauts s'ils tombent sur des conducteurs nus.
• Esthétique professionnelle : un tableau correctement isolé sur toute sa longueur inspire confiance lors d'une livraison de chantier ou d'un contrôle Consuel.

Bien dimensionner sa commande

Le lot A9XPT920 contient 20 cache-dents, ce qui permet de couvrir un nombre conséquent de modules libres dans votre installation. Pour calculer la quantité nécessaire :

• comptez le nombre de modules libres sur l'ensemble de vos peignes (modules non équipés de disjoncteur)
• commandez le nombre de lots permettant de couvrir cette quantité
• prévoyez une marge supplémentaire pour les évolutions futures de l'installation

Conserver un lot en stock dans son atelier ou dans son véhicule est une bonne pratique : ces accessoires sont régulièrement nécessaires sur les chantiers de rénovation et d'extension de tableaux existants.

A9XPT920 ou A9X21096 : quelle différence ?

Schneider propose deux références de cache-dents pour les peignes Acti9, distinctes par leur sous-gamme cible :

• A9X21096 (gamme iDT40) : lot de 12 cache-dents conçus pour les peignes iDT40 (calibre 80A). Chaque pièce couvre 3 modules consécutifs.
• A9XPT920 (gamme iC60) : lot de 20 cache-dents conçus pour les peignes iC60 et Multi9 C60 (calibre 100A). Compatibles avec toutes les configurations polaires (1P, 2P, 3P, 3P+N).

Choisissez la référence correspondant à la gamme de vos peignes pour garantir une compatibilité parfaite.

Installation et mise en œuvre

L'installation des cache-dents est extrêmement simple et ne nécessite aucun outil. Il suffit de positionner chaque cache-dent sur les dents libres du peigne et de le clipser fermement. La couleur jaune des cache-dents permet un repérage immédiat dans le tableau et facilite les opérations de maintenance ultérieures, notamment lorsqu'un nouveau circuit doit être ajouté : il suffit de retirer un cache-dent pour libérer un emplacement. L'installation doit toujours être réalisée hors tension, conformément à la norme NF C 15-100.

Garantie et qualité Schneider Electric

Le lot A9XPT920 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses accessoires Acti9, conçus pour assurer une parfaite compatibilité avec l'ensemble des produits modulaires de la gamme.
