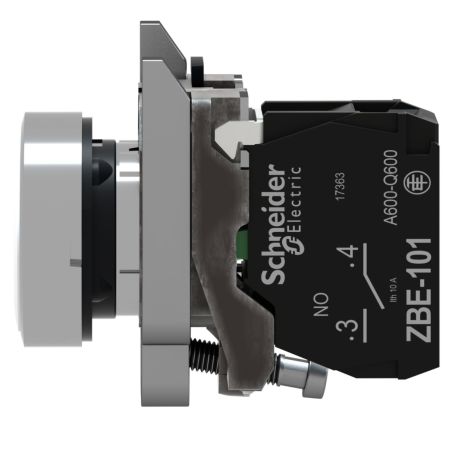

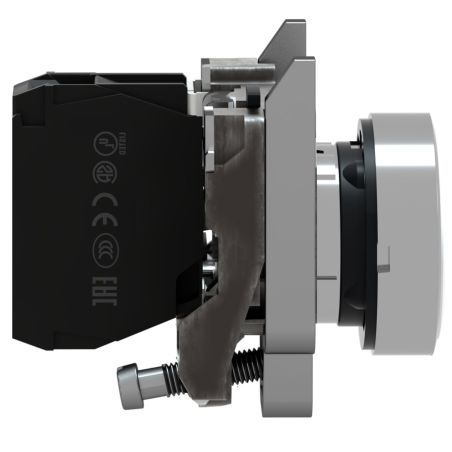

XB4BA11 Schneider - Harmony XB4 - bouton poussoir à impulsion complet blanc - Ø22 - 1NO - vis étrier

Bouton poussoir Schneider Harmony XB4BA11 : la référence pour vos commandes industrielles

Le bouton poussoir XB4BA11 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, reconnue dans le monde entier pour sa fiabilité et sa polyvalence. Ce modèle complet à tête blanche affleurante combine une esthétique professionnelle avec des performances techniques exceptionnelles. Conçu pour résister aux conditions industrielles les plus sévères, il équipe aussi bien les machines-outils, les chaînes de production agroalimentaire que les installations marines ou les équipements de manutention.

Caractéristiques techniques détaillées

Construction et dimensions

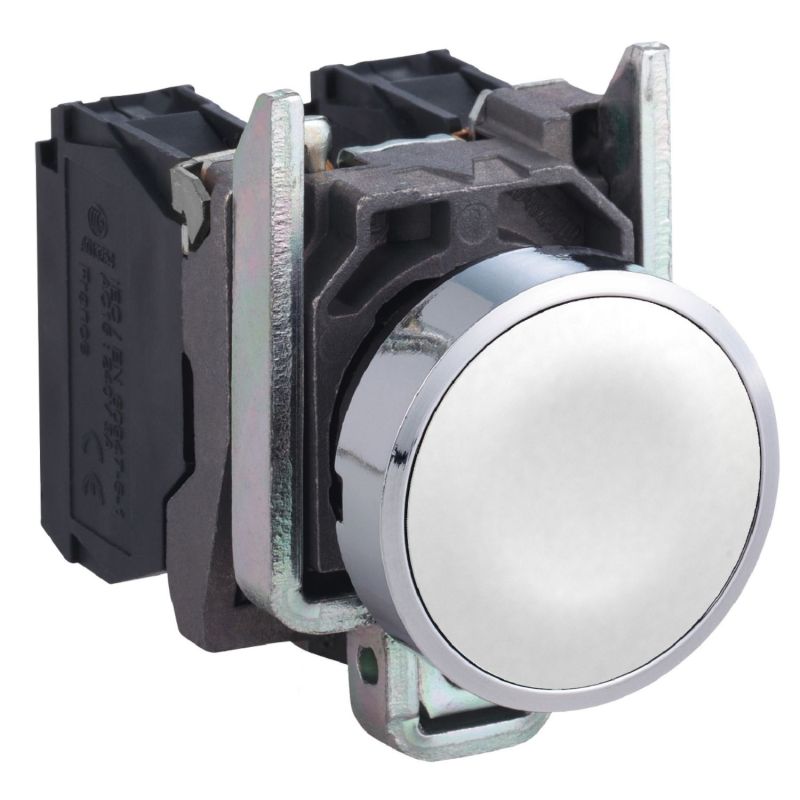

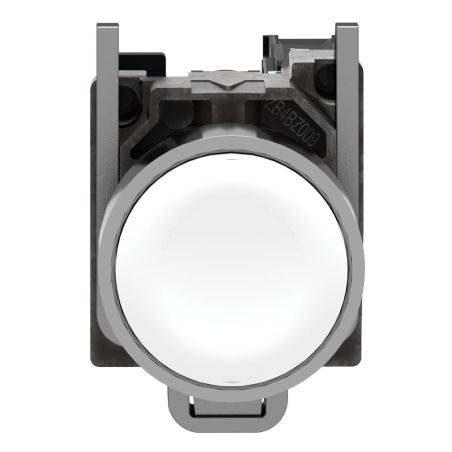

La tête de manœuvre du XB4BA11 est de forme ronde avec un profil affleurant blanc, sans marquage, idéale pour une signalétique personnalisée. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions compactes du produit complet (47 x 30 x 52 mm) permettent une intégration facile dans les armoires les plus exiguës. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Performances électriques

Équipé d'un bloc de contact 1 NO (normalement ouvert) à coupure lente, le XB4BA11 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni) pour une excellente conductivité
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BA11 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, réduisant la fatigue lors d'utilisations intensives.

Étanchéité et résistance aux environnements hostiles

Le XB4BA11 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales, où les contraintes d'hygiène et d'environnement sont les plus fortes.

Installation et raccordement du bouton poussoir XB4BA11

Montage simple et rapide

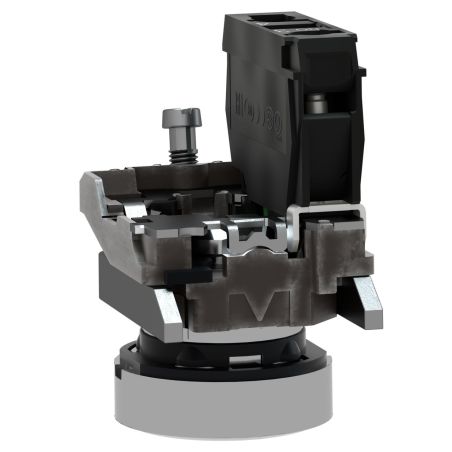

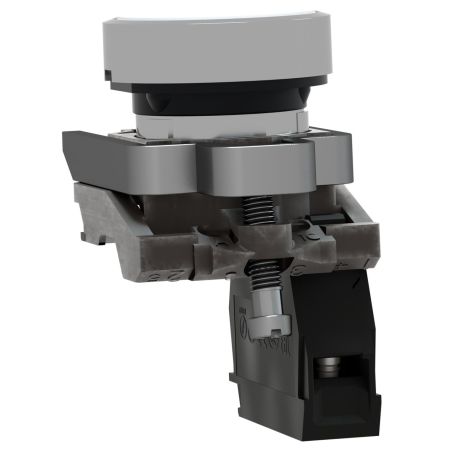

L'installation du XB4BA11 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. La tête se clipse mécaniquement sur le bloc de contacts grâce au système breveté Schneider, garantissant une liaison mécanique excellente.

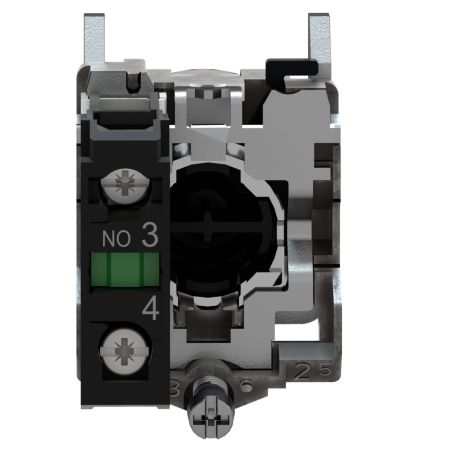

Raccordement électrique

Le raccordement s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Compatibilité tournevis : Philips n°1, Pozidriv n°1, plat Ø4 mm ou Ø5,5 mm

Applications et domaines d'utilisation

Grâce à sa polyvalence, le bouton poussoir Harmony XB4BA11 s'utilise dans de très nombreux secteurs :

• Machines-outils : commande de marche, validation de cycle
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Lignes de conditionnement et de production : pupitres de commande opérateur
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV
• Systèmes de convoyage et de manutention : commande de démarrage, de changement de mode
• Armoires électriques industrielles : mise en service, commande auxiliaire

Normes et certifications

Le XB4BA11 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1, 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées.

Pourquoi choisir le bouton poussoir Schneider XB4BA11 ?

En optant pour le Schneider Harmony XB4BA11, vous bénéficiez de l'expertise d'un leader mondial du contrôle industriel. Sa conception soignée, ses performances éprouvées et sa large gamme d'accessoires compatibles (collerettes de signalisation, étiquettes, capots de protection) permettent de personnaliser facilement vos panneaux de commande. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir représente le choix idéal pour vos installations neuves comme pour le remplacement de matériel existant.
