XB4BA31 Schneider - Harmony XB4 - bouton poussoir à impulsion complet vert - Ø22 - 1NO - vis étrier

Bouton poussoir Schneider Harmony XB4BA31 : la commande de marche premium

Le bouton poussoir XB4BA31 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle à tête verte affleurante est dédié aux fonctions de mise en marche et de démarrage sur les pupitres opérateur. Sa collerette en métal chromé et son embase en zamak garantissent une robustesse mécanique exceptionnelle (IK06), tandis que ses indices de protection IP66/67/69/69K le rendent parfaitement adapté aux environnements industriels les plus contraignants. Une référence premium pour des installations de longue durée.

Pourquoi choisir un bouton poussoir vert ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073) qui facilitent la lecture des pupitres et limitent les erreurs humaines. Le vert est la couleur universelle des fonctions positives :

• Mise en marche de machine ou d'équipement
• Démarrage de cycle de production
• Mise sous tension auxiliaire
• Validation de mode normal ou retour à l'état nominal
• Activation d'une fonction principale

La signalétique verte est universellement comprise : tout opérateur, quelle que soit sa formation ou sa langue, identifie immédiatement un bouton vert comme une commande de mise en marche. Cette intuitivité contribue à la sécurité et à la productivité des postes de travail.

L'avantage du XB4 métal : la qualité premium Schneider

Schneider Electric propose deux gammes complémentaires au sein de la collection Harmony : le XB4 métal (premium) et le XB5 plastique (économique). Le XB4BA31 fait partie de la gamme premium, qui se distingue par :

• Collerette en métal chromé : finition haut de gamme et résistance aux chocs renforcée
• Embase de fixation en zamak : alliage métallique offrant une solidité supérieure
• Tenue aux chocs IK06 (vs IK03 sur les XB5 non lumineux) : protection accrue en environnement industriel
• Esthétique professionnelle et finition durable dans le temps

Cette construction premium est particulièrement recommandée pour les environnements industriels exigeants, les applications soumises à des chocs fréquents ou les installations à très long terme où la durabilité mécanique conditionne la rentabilité de l'investissement.

Caractéristiques techniques détaillées

Construction et dimensions

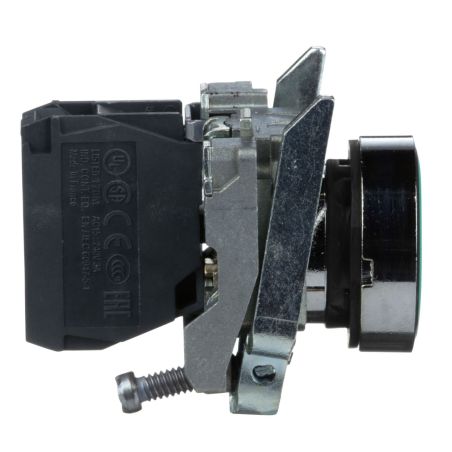

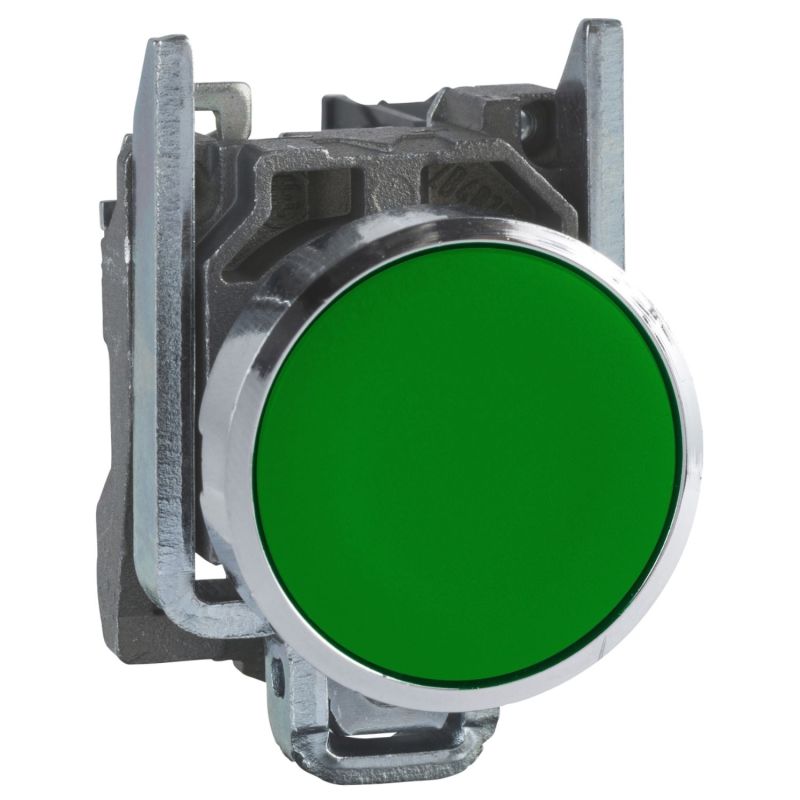

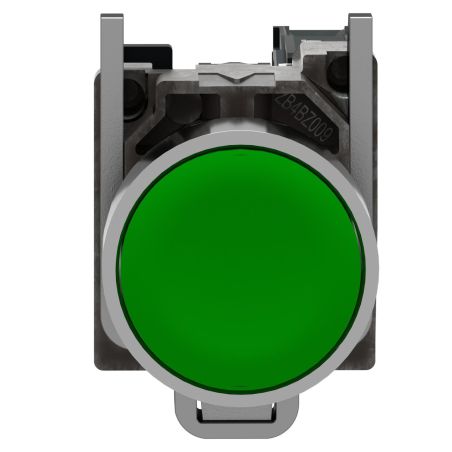

La tête de manœuvre du XB4BA31 est de forme ronde avec un profil vert affleurant, sans marquage. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions du produit complet (47 x 30 x 52 mm) permettent une intégration facile dans tous les pupitres et coffrets standard. Le diamètre de perçage de 22,5 mm est compatible avec la majorité des installations du marché. Poids du produit : 80 g.

Performances électriques

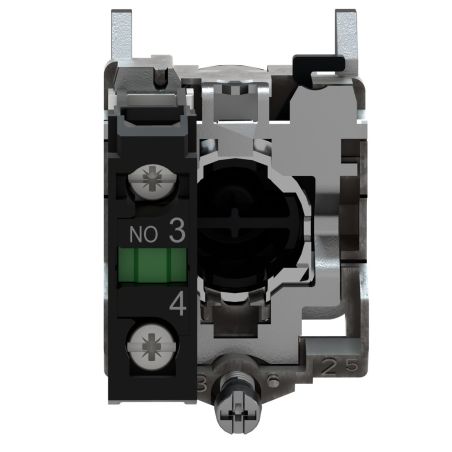

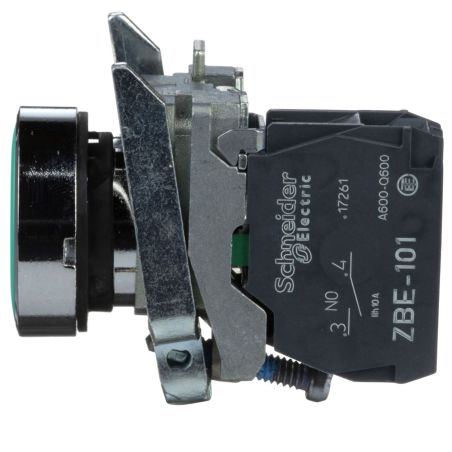

Équipé d'un bloc de contact 1 NO (normalement ouvert) à coupure lente, le XB4BA31 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Repère bornes : (13-14)NO
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BA31 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, idéal pour les utilisations intensives.

Étanchéité et résistance aux environnements hostiles

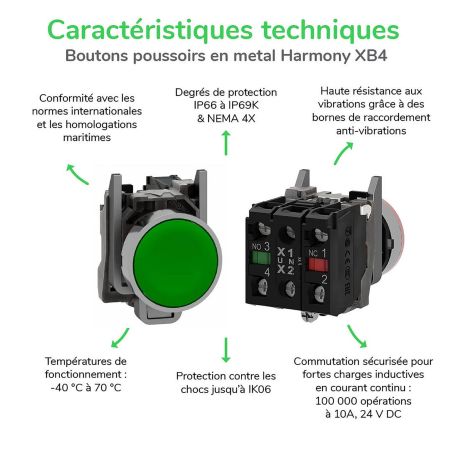

Le XB4BA31 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques (gamme premium métal)
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques rendent le XB4BA31 parfaitement adapté aux industries lourdes, mines, sidérurgie, agroalimentaire, pharmaceutique et chimique où les contraintes mécaniques, d'hygiène et de nettoyage haute pression sont les plus fortes.

Installation et raccordement du bouton poussoir XB4BA31

Montage simple et rapide

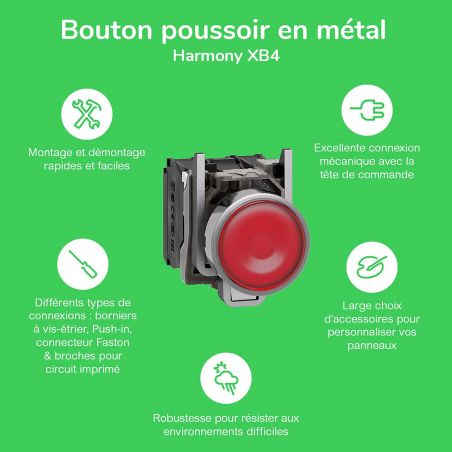

L'installation du XB4BA31 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. La tête se clipse mécaniquement sur le bloc de contacts grâce au système Schneider, garantissant une liaison mécanique excellente.

Raccordement électrique

Le raccordement s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Compatibilité tournevis : Philips n°1, Pozidriv n°1, plat Ø4 mm ou Ø5,5 mm

Applications et domaines d'utilisation

Grâce à sa signalétique verte normalisée et sa construction métal premium, le bouton poussoir Harmony XB4BA31 s'utilise dans tous les contextes nécessitant une commande de marche claire et durable :

• Machines-outils : commande de démarrage de cycle, mise en marche
• Lignes de production automatisées : démarrage de tapis, de convoyeurs ou de ligne
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Industrie lourde et sidérurgie : grâce à l'IK06 et la robustesse du métal
• Coffrets de commande industriels : armoires électriques de toutes tailles
• Pupitres opérateur : interface homme-machine traditionnelle
• Tableaux de pompage : commande de mise en route des pompes
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV
• Maintenance industrielle : remplacement durable de matériel existant

Normes et certifications

Le XB4BA31 est conforme aux normes internationales les plus exigeantes :

• CEI 60073 (codes couleur des boutons-poussoirs)
• CEI 60947-1, 60947-5-1, 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications réglementées, y compris les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir Schneider XB4BA31 ?

En optant pour le Schneider Harmony XB4BA31, vous bénéficiez de l'expertise du leader mondial du contrôle industriel pour vos commandes de marche. La signalétique verte normalisée structure clairement vos pupitres, tandis que la construction premium métal chromé + zamak garantit une fiabilité à très long terme dans les environnements les plus exigeants. C'est le choix de référence pour les installations industrielles durables, les machines-outils, l'industrie lourde et les équipements à long cycle de vie. Livré en 24/48h depuis nos stocks et garanti 18 mois.
