XB4BA51 Schneider - Harmony XB4 - bouton poussoir à impulsion complet jaune - Ø22 - 1NO - vis étrier

Bouton poussoir Schneider Harmony XB4BA51 : signalisation jaune pour commande industrielle

Le bouton poussoir XB4BA51 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle à tête jaune affleurante est particulièrement utilisé pour les fonctions de réarmement, d'intervention ou d'attention, conformément aux codes couleur usuels de l'industrie. Sa tête sans marquage permet par ailleurs une personnalisation totale via étiquette ou collerette de signalisation. Robuste, étanche et durable, il équipe aussi bien les machines-outils, les chaînes de production agroalimentaire que les installations marines ou les équipements de manutention.

Pourquoi choisir un bouton poussoir jaune ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073) qui facilitent la lecture des pupitres et limitent les erreurs humaines. Le jaune est traditionnellement associé aux fonctions de :

• Réarmement après défaut ou arrêt
• Intervention manuelle de l'opérateur
• Attention ou avertissement sur une situation anormale
• Suppression d'alarme ou retour à l'état normal

Cette identification visuelle immédiate améliore la productivité et la sécurité sur les postes de travail.

Caractéristiques techniques détaillées

Construction et dimensions

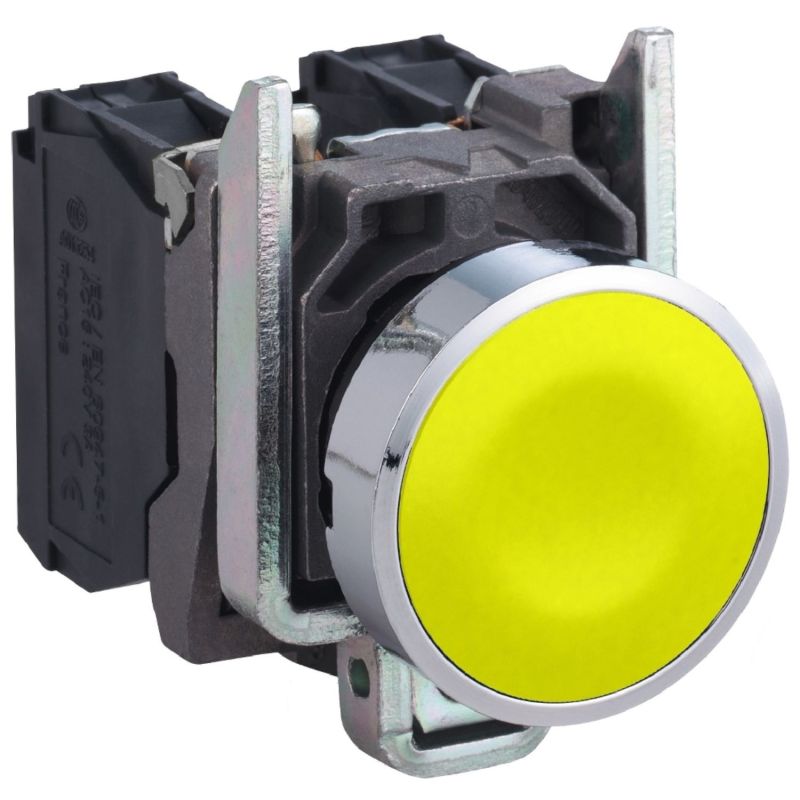

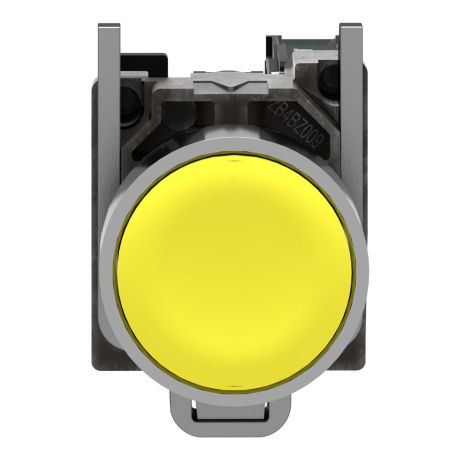

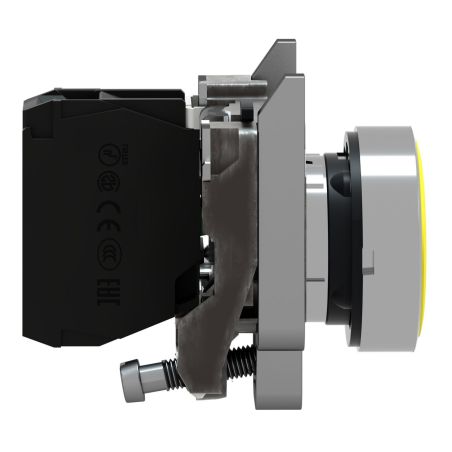

La tête de manœuvre du XB4BA51 est de forme ronde avec un profil jaune affleurant, sans marquage, idéale pour une signalétique personnalisée. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions compactes du produit complet (47 x 30 x 52 mm) permettent une intégration facile dans les armoires les plus exiguës. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Performances électriques

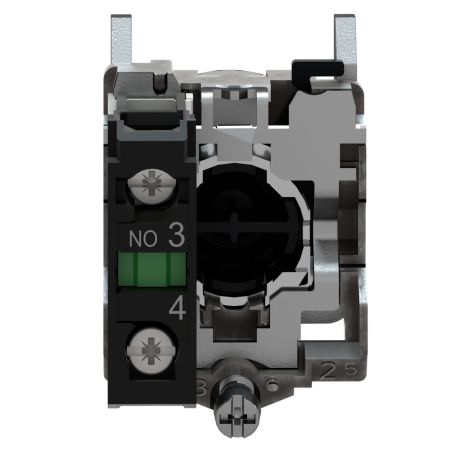

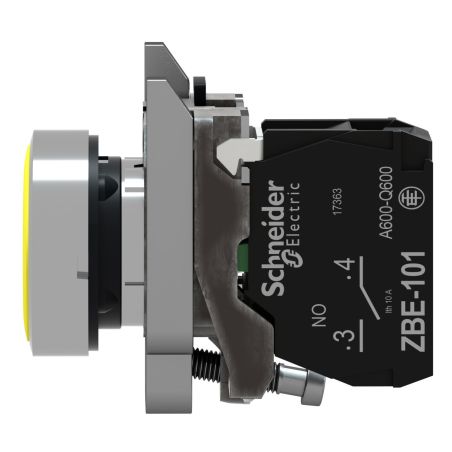

Équipé d'un bloc de contact 1 NO (normalement ouvert) à coupure lente, le XB4BA51 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni) pour une excellente conductivité
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BA51 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, réduisant la fatigue lors d'utilisations intensives.

Étanchéité et résistance aux environnements hostiles

Le XB4BA51 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales, où les contraintes d'hygiène et d'environnement sont les plus fortes.

Installation et raccordement du bouton poussoir XB4BA51

Montage simple et rapide

L'installation du XB4BA51 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. La tête se clipse mécaniquement sur le bloc de contacts grâce au système breveté Schneider, garantissant une liaison mécanique excellente.

Raccordement électrique

Le raccordement s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Compatibilité tournevis : Philips n°1, Pozidriv n°1, plat Ø4 mm ou Ø5,5 mm

Applications et domaines d'utilisation

Grâce à sa polyvalence, le bouton poussoir Harmony XB4BA51 jaune s'utilise dans de très nombreux secteurs :

• Machines-outils : commande de réarmement, intervention manuelle
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Lignes de conditionnement et de production : pupitres opérateur, fonctions d'attention
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV
• Systèmes de convoyage et de manutention : signalisation d'intervention
• Armoires électriques industrielles : commandes auxiliaires, acquittement de défaut

Normes et certifications

Le XB4BA51 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1, 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées.

Pourquoi choisir le bouton poussoir Schneider XB4BA51 ?

En optant pour le Schneider Harmony XB4BA51, vous bénéficiez de l'expertise d'un leader mondial du contrôle industriel. Sa tête jaune normalisée, sa conception soignée et sa large gamme d'accessoires compatibles (collerettes de signalisation, étiquettes, capots de protection) permettent de personnaliser facilement vos panneaux de commande. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir représente le choix idéal pour vos installations neuves comme pour le remplacement de matériel existant.
