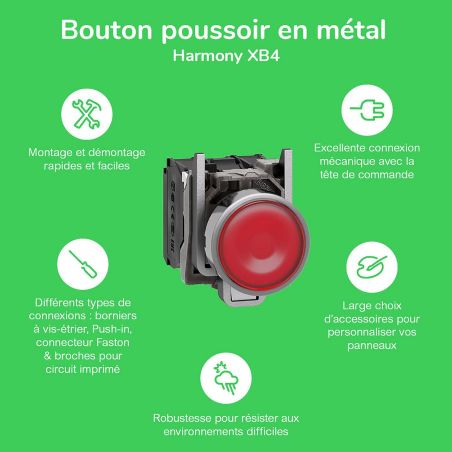

XB4BA42 Schneider - Harmony XB4 - bouton poussoir à impulsion complet rouge - Ø22 -1NF - vis étrier

Bouton poussoir Schneider Harmony XB4BA42 : contact NF à ouverture positive pour la sécurité

Le bouton poussoir XB4BA42 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle à tête rouge affleurante se distingue par son contact 1NF (normalement fermé) à ouverture positive, une caractéristique essentielle pour les fonctions d'arrêt et de sécurité. Conforme à la norme CEI 60947-5-1 annexe K, il assure que le contact s'ouvre mécaniquement de manière forcée lors de l'actionnement, sans dépendre d'un ressort qui pourrait défaillir. Robuste, étanche et durable, il équipe les machines-outils, les chaînes de production agroalimentaire, les installations marines et tous les équipements nécessitant une fiabilité maximale.

Pourquoi choisir un bouton poussoir rouge à contact NF ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073) qui facilitent la lecture des pupitres et limitent les erreurs humaines. Le rouge est traditionnellement associé aux fonctions de :

• Arrêt de machine ou de cycle
• Coupure de circuit ou désactivation
• Fonction de sécurité et arrêt d'urgence (en complément des arrêts coup-de-poing)
• Acquittement d'une situation dangereuse

L'ouverture positive : un gage de sécurité

Le contact NF (normalement fermé) à ouverture positive est la configuration recommandée pour toutes les fonctions de sécurité : lorsque l'opérateur appuie sur le bouton, l'ouverture du contact est garantie mécaniquement, même en cas de soudure des contacts ou de défaillance du ressort de rappel. Cette caractéristique, conforme à la CEI 60947-5-1 annexe K, est indispensable dans les circuits de commande où la sécurité ne peut souffrir aucun aléa.

Caractéristiques techniques détaillées

Construction et dimensions

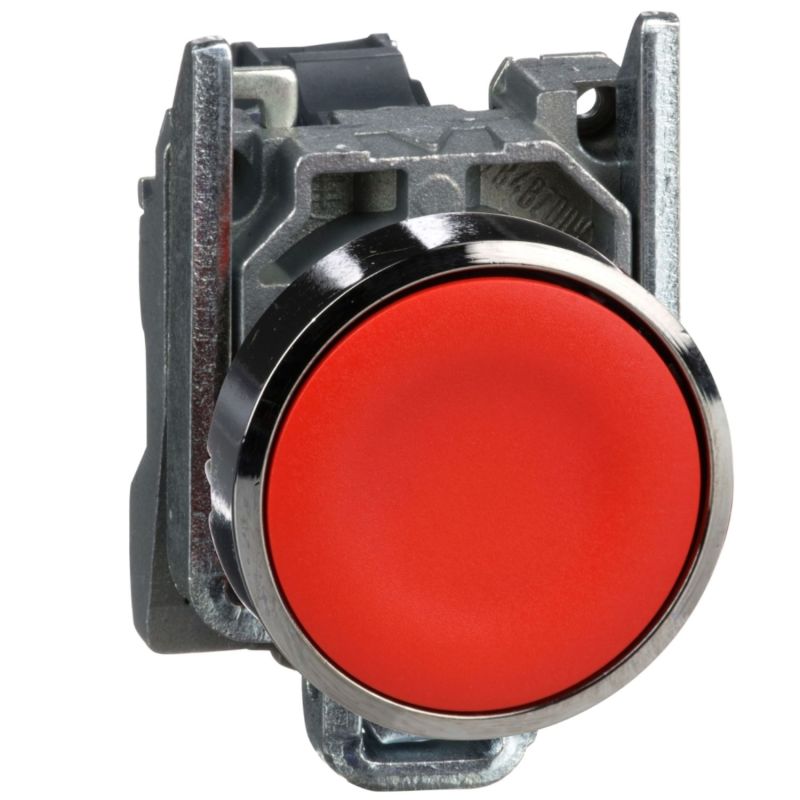

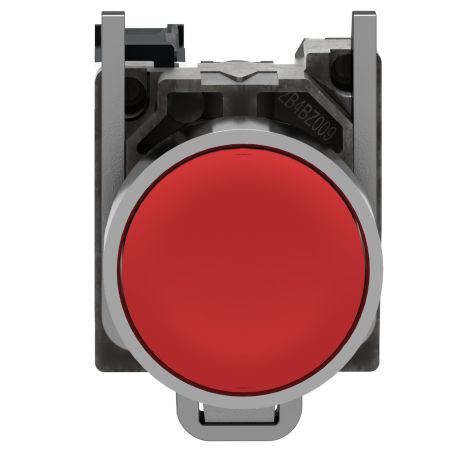

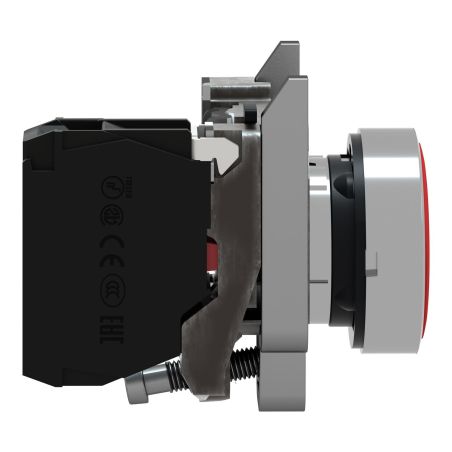

La tête de manœuvre du XB4BA42 est de forme ronde avec un profil rouge affleurant, sans marquage, idéale pour une signalétique personnalisée. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions compactes du produit complet (47 x 30 x 52 mm) permettent une intégration facile dans les armoires les plus exiguës. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Performances électriques

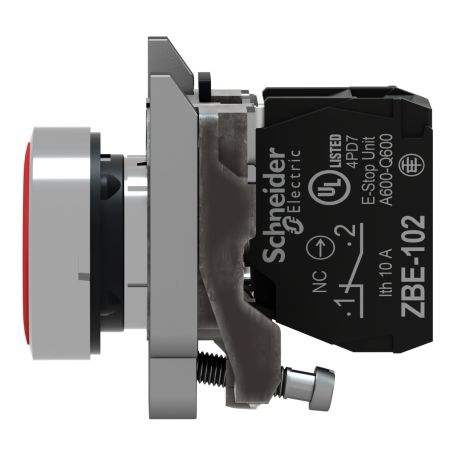

Équipé d'un bloc de contact 1 NF (normalement fermé) à coupure lente avec ouverture positive, le XB4BA42 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Repère bornes : (21-22)NF
• Matière des contacts : alliage argent / nickel (Ag/Ni) pour une excellente conductivité
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BA42 un investissement durable. La force d'actionnement de 3,5 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, avec une course de 1,5 mm avant ouverture du contact NF.

Étanchéité et résistance aux environnements hostiles

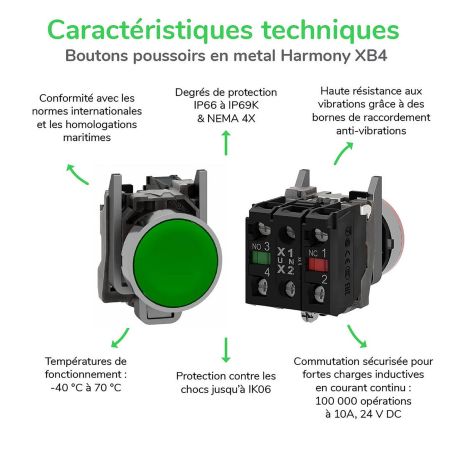

Le XB4BA42 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales, où les contraintes d'hygiène et d'environnement sont les plus fortes.

Installation et raccordement du bouton poussoir XB4BA42

Montage simple et rapide

L'installation du XB4BA42 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. La tête se clipse mécaniquement sur le bloc de contacts grâce au système breveté Schneider, garantissant une liaison mécanique excellente.

Raccordement électrique

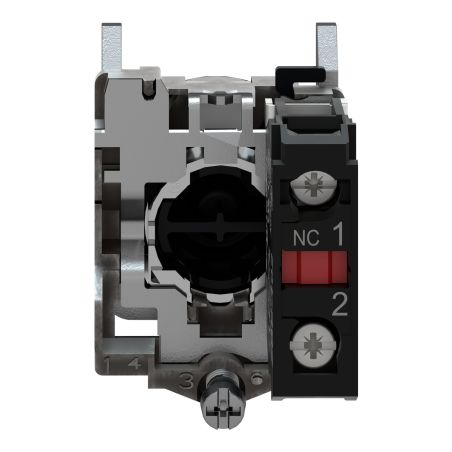

Le raccordement s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Compatibilité tournevis : Philips n°1, Pozidriv n°1, plat Ø4 mm ou Ø5,5 mm

Applications et domaines d'utilisation

Grâce à son contact NF à ouverture positive, le bouton poussoir Harmony XB4BA42 rouge s'utilise dans de très nombreux secteurs :

• Machines-outils : commande d'arrêt, coupure de cycle, fonction de sécurité auxiliaire
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Lignes de conditionnement et de production : arrêt opérateur, suspension de cycle
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV
• Systèmes de convoyage et de manutention : arrêt de tapis, désactivation
• Armoires électriques industrielles : circuits de commande de sécurité, coupure auxiliaire

Note importante : pour les fonctions d'arrêt d'urgence selon la norme ISO 13850, il est recommandé d'utiliser un bouton coup-de-poing dédié plutôt qu'un bouton poussoir standard.

Normes et certifications

Le XB4BA42 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées.

Pourquoi choisir le bouton poussoir Schneider XB4BA42 ?

En optant pour le Schneider Harmony XB4BA42, vous bénéficiez de l'expertise d'un leader mondial du contrôle industriel. Sa tête rouge normalisée, son contact NF à ouverture positive et sa large gamme d'accessoires compatibles (collerettes de signalisation, étiquettes, capots de protection) permettent de personnaliser facilement vos panneaux de commande tout en garantissant la sécurité de vos opérateurs. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir représente le choix idéal pour vos installations neuves comme pour le remplacement de matériel existant.
