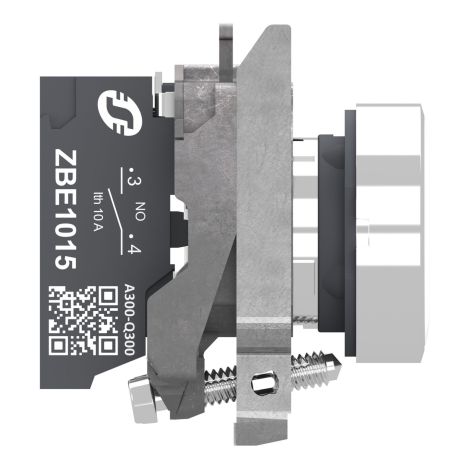

XB4BA115 Schneider - Harmony XB4 - bouton poussoir à impulsion complet blanc - Ø22 - 1NO - Push In

Bouton poussoir Schneider Harmony XB4BA115 : la technologie Push-In pour un câblage rapide

Le bouton poussoir XB4BA115 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle à tête blanche affleurante se distingue par son raccordement Push-In innovant, qui révolutionne la phase de câblage en supprimant le besoin de tournevis et en réduisant drastiquement le temps d'installation. Idéal pour les tableautiers, intégrateurs et services de maintenance, il combine la fiabilité légendaire de Schneider à une ergonomie de raccordement nouvelle génération.

La technologie Push-In : pourquoi ça change tout ?

Le système de raccordement Push-In représente une véritable avancée par rapport aux borniers à vis traditionnels. Son principe est simple mais efficace :

• Insertion directe du fil rigide ou avec embout : il suffit de pousser le conducteur dans la borne
• Connexion automatique par ressort, garantissant une pression de contact constante
• Aucun outil nécessaire pour le serrage (un appui sur le bouton-poussoir de la borne suffit pour le retrait)
• Maintien fiable même en cas de vibrations importantes
• Gain de temps estimé jusqu'à 50 % sur les opérations de câblage en série
• Réduction des risques d'erreur liés à un mauvais couple de serrage

Quand privilégier le Push-In ?

Le raccordement Push-In est particulièrement avantageux dans les contextes suivants :

• Production en série de tableaux ou armoires industrielles
• Maintenance rapide sur site avec accès difficile
• Installations soumises à de fortes vibrations (pas de desserrage des vis)
• Câblage en environnement contraint où l'usage d'un tournevis est limité

Pourquoi choisir un bouton poussoir blanc ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073) qui facilitent la lecture des pupitres et limitent les erreurs humaines. Le blanc est traditionnellement associé aux fonctions de :

• Commande générale sans signification spécifique
• Démarrage de machine ou de cycle (en alternative au vert)
• Validation ou confirmation d'une action
• Fonction auxiliaire sans criticité particulière

Sa neutralité visuelle en fait également un excellent choix pour les applications où une signalétique personnalisée (étiquette, marquage spécifique) est ajoutée par-dessus la tête.

Caractéristiques techniques détaillées

Construction et dimensions

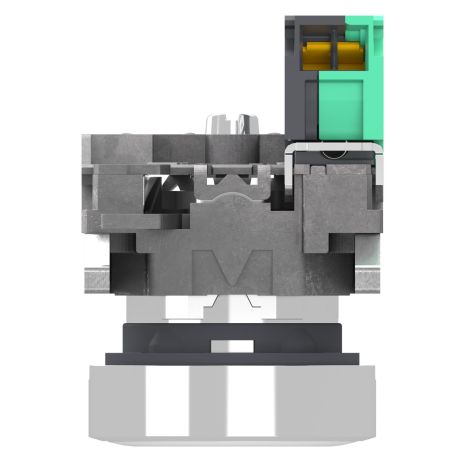

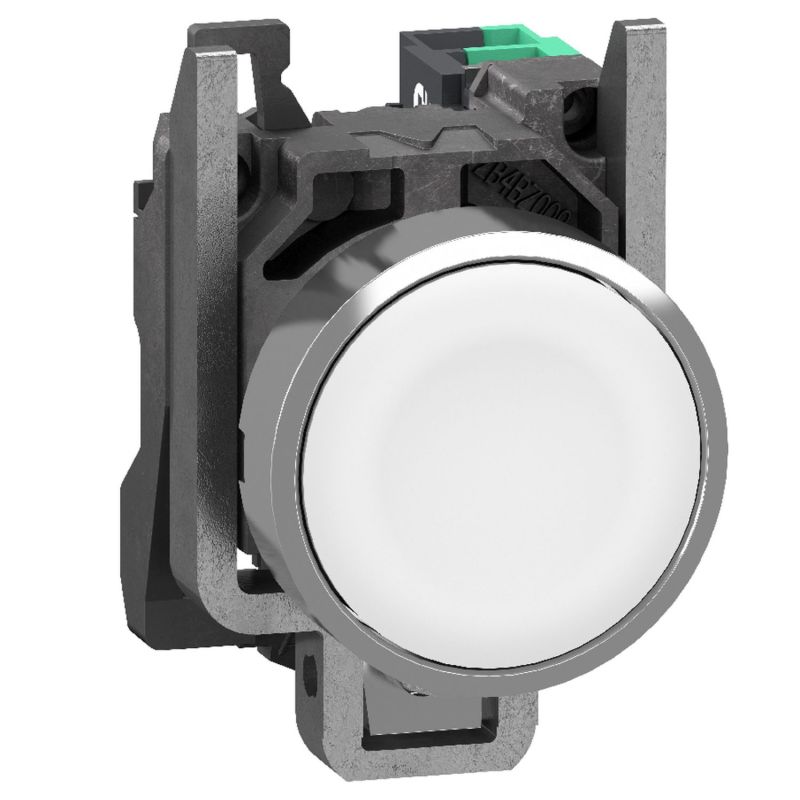

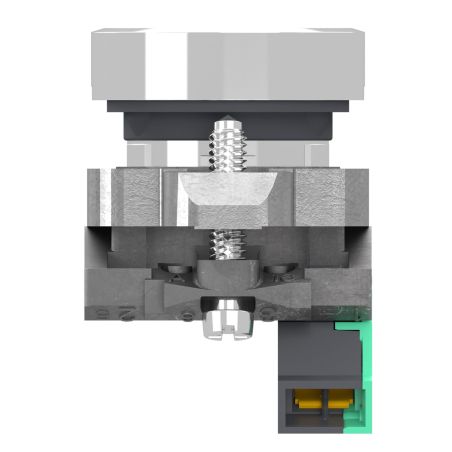

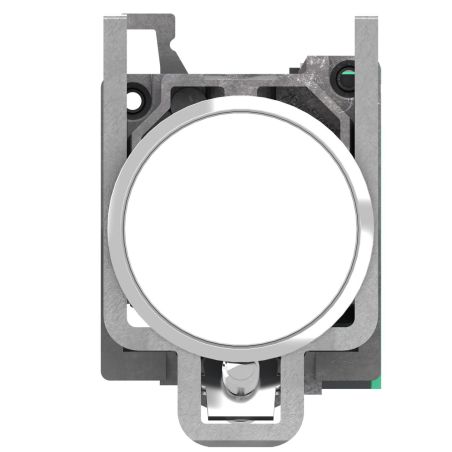

La tête de manœuvre du XB4BA115 est de forme ronde avec un profil blanc affleurant, sans marquage. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Avec ses dimensions compactes de 47 x 30 x 43,2 mm, il offre une profondeur réduite par rapport aux modèles à vis-étrier, libérant de l'espace précieux dans les armoires électriques modulaires. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 76 g.

Performances électriques

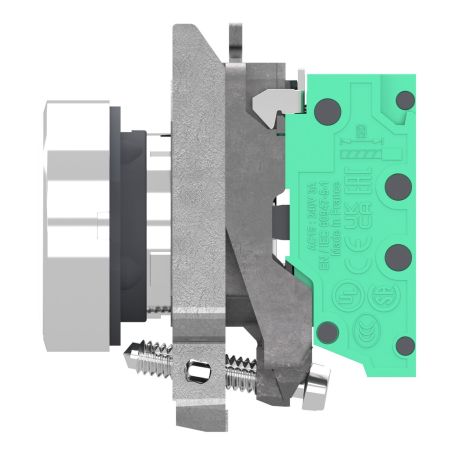

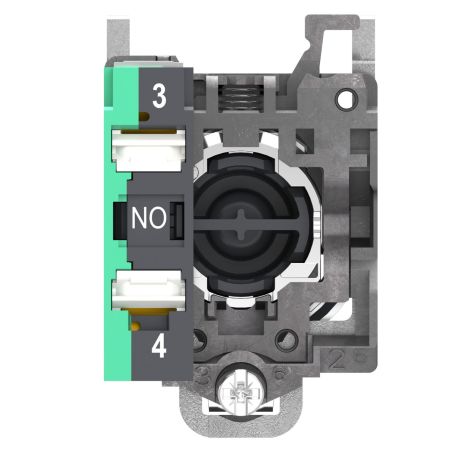

Équipé d'un bloc de contact 1 NO (normalement ouvert) à coupure lente, le XB4BA115 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 300 V
• Tension de tenue aux chocs (Uimp) : 4 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Repère bornes : (13-14)NO
• Matière des contacts : alliage argent / nickel (Ag/Ni) pour une excellente conductivité
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Spécifications du raccordement Push-In

• Section maximale avec embout : 2 x 1,5 mm²
• Section minimale sans embout : 1 x 0,34 mm²
• Conformité : CEI 60947-1

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles fait du XB4BA115 un investissement durable. La force d'actionnement de 2,45 N (plus douce que les modèles vis-étrier grâce au raccordement Push-In) et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, réduisant la fatigue lors d'utilisations intensives.

Étanchéité et résistance aux environnements hostiles

Le XB4BA115 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations renforcée : 5 gn (10-500 Hz) et 25 mm crête à crête (2-10 Hz)
• Tenue aux chocs : jusqu'à 50 gn (demi-onde sinusoïdale)

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales, où les contraintes d'hygiène et d'environnement sont les plus fortes. Le raccordement Push-In renforce d'ailleurs sa résistance aux vibrations en supprimant les risques de desserrage progressif des vis.

Installation et raccordement du bouton poussoir XB4BA115

Montage simple et rapide

L'installation du XB4BA115 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. La tête se clipse mécaniquement sur le bloc de contacts grâce au système breveté Schneider, garantissant une liaison mécanique excellente.

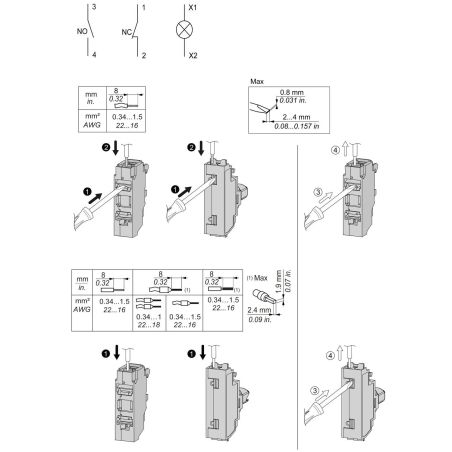

Raccordement Push-In : mode opératoire

Pour raccorder un fil au XB4BA115 :

• Préparer le fil : dénuder sur 10 mm environ (avec ou sans embout selon préférence)
• Insérer le conducteur directement dans la borne Push-In
• La connexion est immédiate : un clic confirme le maintien
• Pour retirer le fil : appuyer sur le poussoir de déverrouillage de la borne

Applications et domaines d'utilisation

Grâce à son raccordement Push-In rapide, le bouton poussoir Harmony XB4BA115 blanc s'utilise dans de très nombreux secteurs :

• Tableautiers et intégrateurs : production en série d'armoires de commande
• Machines-outils : commande de marche, validation de cycle, démarrage
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Lignes de conditionnement et de production : pupitres de commande opérateur
• Maintenance industrielle : remplacement rapide sans démontage complexe
• Armoires électriques modulaires : optimisation de l'espace de câblage

Normes et certifications

Le XB4BA115 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1, 60947-5-4, 60947-5-5
• UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E
• CSA C22.2 No 60947-1, 60947-5-1, 158, 65
• IACS E10 (applications navales)
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL, CSA, EAC, CCC, IECEE CB Scheme) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris pour l'export vers la Russie (EAC), la Chine (CCC) et l'Amérique du Nord.

Pourquoi choisir le bouton poussoir Schneider XB4BA115 ?

En optant pour le Schneider Harmony XB4BA115, vous bénéficiez de l'expertise d'un leader mondial du contrôle industriel combinée à la technologie Push-In nouvelle génération. Sa conception soignée, ses performances éprouvées et le gain de temps considérable au câblage en font un choix particulièrement pertinent pour les professionnels du tableautage et de l'intégration industrielle. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir représente un investissement productif pour vos installations neuves comme pour vos opérations de maintenance.
