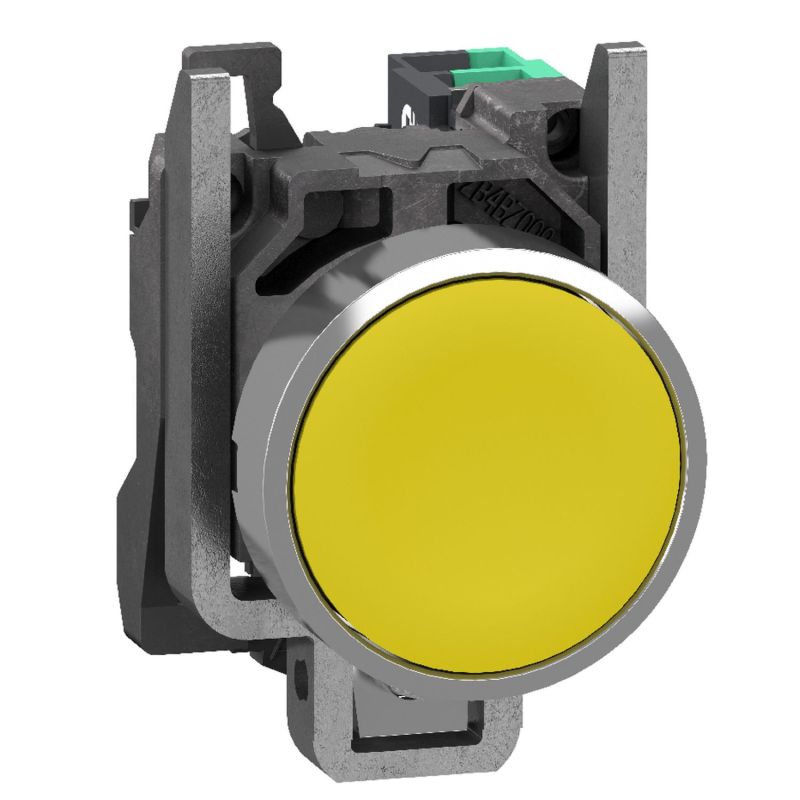

XB4BA515 Schneider - Harmony XB4 - bouton poussoir à impulsion complet jaune - Ø22 - 1NO - Push In

Bouton poussoir Schneider Harmony XB4BA515 : signalisation jaune et raccordement Push-In

Le bouton poussoir XB4BA515 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle complet associe deux atouts décisifs : une tête jaune affleurante conforme au code couleur normalisé pour les fonctions d'attention et d'intervention, et la technologie Push-In nouvelle génération qui transforme l'expérience de câblage. Indispensable sur tout pupitre industriel structuré, il complète idéalement les commandes de marche (vert) et d'arrêt (rouge) pour offrir un guidage visuel complet aux opérateurs.

Pourquoi choisir un bouton poussoir jaune ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073) qui facilitent la lecture des pupitres et limitent les erreurs humaines. Le jaune occupe une place particulière : c'est la couleur de l'attention, qui pousse l'opérateur à agir consciemment plutôt qu'automatiquement. Il est traditionnellement associé aux fonctions de :

• Réarmement après un défaut ou un arrêt machine
• Intervention manuelle de l'opérateur dans un cycle automatique
• Attention ou avertissement sur une situation anormale
• Suppression d'alarme ou retour à l'état normal
• Action exceptionnelle nécessitant une vigilance accrue

Le jaune attire le regard sans véhiculer de message d'urgence, ce qui en fait la couleur idéale pour les actions intermédiaires entre la marche normale (vert) et l'arrêt critique (rouge).

La technologie Push-In : un câblage plus rapide et plus fiable

Le système de raccordement Push-In représente une véritable avancée par rapport aux borniers à vis traditionnels. Son principe est simple mais redoutablement efficace :

• Insertion directe du fil rigide ou avec embout : il suffit de pousser le conducteur dans la borne
• Connexion automatique par ressort, garantissant une pression de contact constante
• Aucun outil nécessaire pour le serrage
• Maintien fiable même en cas de vibrations importantes (pas de risque de desserrage progressif)
• Gain de temps estimé jusqu'à 50 % sur les opérations de câblage en série
• Réduction des risques d'erreur liés à un mauvais couple de serrage

Quand privilégier le Push-In ?

Le raccordement Push-In est particulièrement avantageux dans les contextes suivants :

• Production en série de tableaux ou armoires industrielles
• Maintenance rapide sur site avec accès difficile
• Installations soumises à de fortes vibrations
• Câblage en environnement contraint où l'usage d'un tournevis est limité

Caractéristiques techniques détaillées

Construction et dimensions

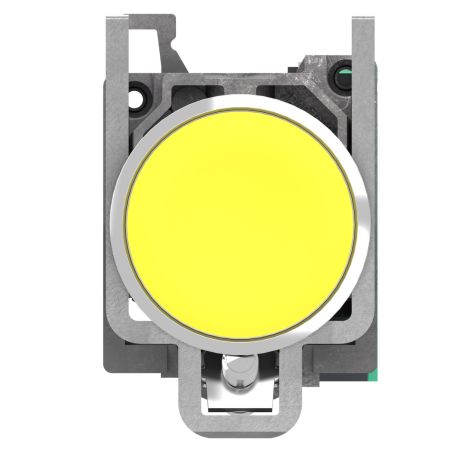

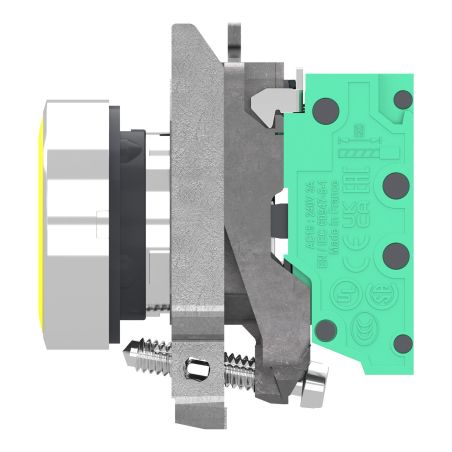

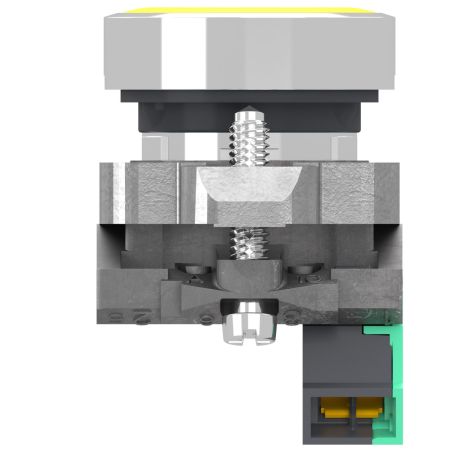

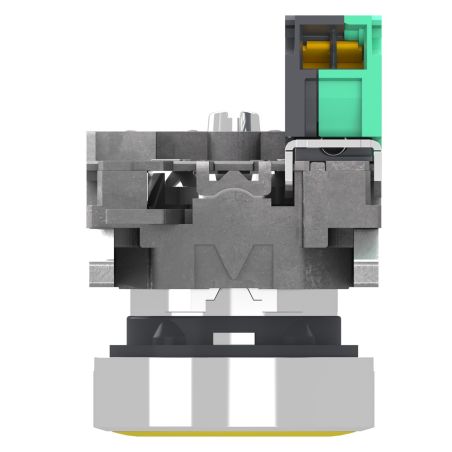

La tête de manœuvre du XB4BA515 est de forme ronde avec un profil jaune affleurant, sans marquage, idéale pour une signalétique personnalisée. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Avec ses dimensions compactes de 47 x 30 x 43,2 mm, il offre une profondeur réduite par rapport aux modèles à vis-étrier, libérant de l'espace précieux dans les armoires électriques modulaires. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 76 g.

Performances électriques

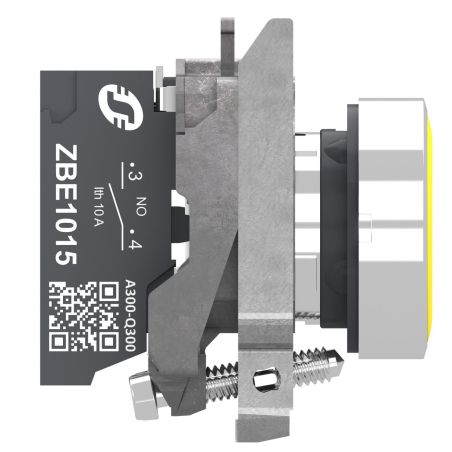

Équipé d'un bloc de contact 1 NO (normalement ouvert) à coupure lente, le XB4BA515 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 300 V
• Tension de tenue aux chocs (Uimp) : 4 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)

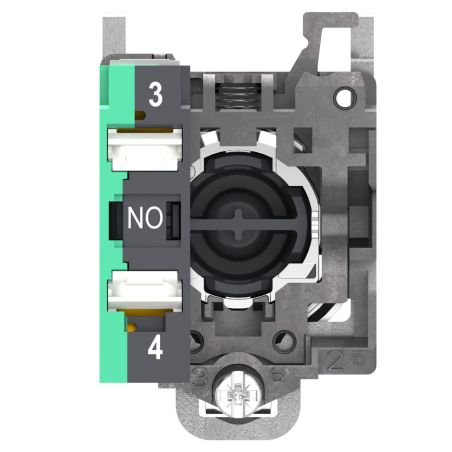

• Repère bornes : (13-14)NO
• Matière des contacts : alliage argent / nickel (Ag/Ni) pour une excellente conductivité
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Spécifications du raccordement Push-In

• Section maximale avec embout : 2 x 1,5 mm²
• Section minimale sans embout : 1 x 0,34 mm²
• Conformité : CEI 60947-1

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles fait du XB4BA515 un investissement durable. La force d'actionnement de 2,45 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, réduisant la fatigue lors d'utilisations intensives sur les postes de production.

Étanchéité et résistance aux environnements hostiles

Le XB4BA515 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations renforcée : 5 gn (10-500 Hz) et 25 mm crête à crête (2-10 Hz)
• Tenue aux chocs : jusqu'à 50 gn (demi-onde sinusoïdale)

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales, où les contraintes d'hygiène et d'environnement sont les plus fortes. Le raccordement Push-In renforce d'ailleurs sa résistance aux vibrations en supprimant les risques de desserrage progressif des vis.

Installation et raccordement du bouton poussoir XB4BA515

Montage simple et rapide

L'installation du XB4BA515 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. La tête se clipse mécaniquement sur le bloc de contacts grâce au système breveté Schneider, garantissant une liaison mécanique excellente.

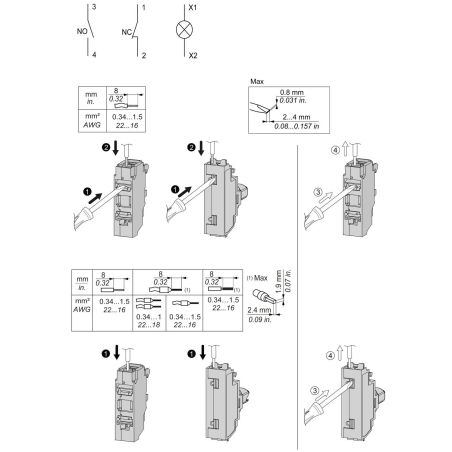

Raccordement Push-In : mode opératoire

Pour raccorder un fil au XB4BA515 :

• Préparer le fil : dénuder sur 10 mm environ (avec ou sans embout selon préférence)
• Insérer le conducteur directement dans la borne Push-In
• La connexion est immédiate : un clic confirme le maintien
• Pour retirer le fil : appuyer sur le poussoir de déverrouillage de la borne

Applications et domaines d'utilisation

Grâce à sa tête jaune normalisée et son raccordement Push-In rapide, le bouton poussoir Harmony XB4BA515 s'utilise dans de très nombreux secteurs :

• Machines-outils : commande de réarmement, intervention manuelle, acquittement de défaut
• Lignes de production automatisées : reprise de cycle après alarme, suppression d'avertissement
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Tableautiers et intégrateurs : production en série d'armoires de commande
• Maintenance industrielle : remplacement rapide sans démontage complexe
• Pupitres de commande opérateur : signalisation d'attention, fonctions exceptionnelles
• Armoires électriques modulaires : optimisation de l'espace de câblage

Normes et certifications

Le XB4BA515 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1, 60947-5-4, 60947-5-5
• UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E
• CSA C22.2 No 60947-1, 60947-5-1, 158, 65
• IACS E10 (applications navales)
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL, CSA, EAC, CCC, IECEE CB Scheme) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris pour l'export vers la Russie (EAC), la Chine (CCC) et l'Amérique du Nord.

Pourquoi choisir le bouton poussoir Schneider XB4BA515 ?

En optant pour le Schneider Harmony XB4BA515, vous équipez vos pupitres de commande d'une signalétique jaune normalisée qui structure la lecture du tableau et réduit les erreurs opérateur, tout en bénéficiant de la technologie Push-In nouvelle génération qui optimise vos coûts d'installation. C'est le choix idéal pour les fonctions de réarmement, d'intervention ou de suppression d'alarme dans des projets industriels exigeants. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir représente un investissement productif aussi bien pour vos installations neuves que pour vos opérations de maintenance.
