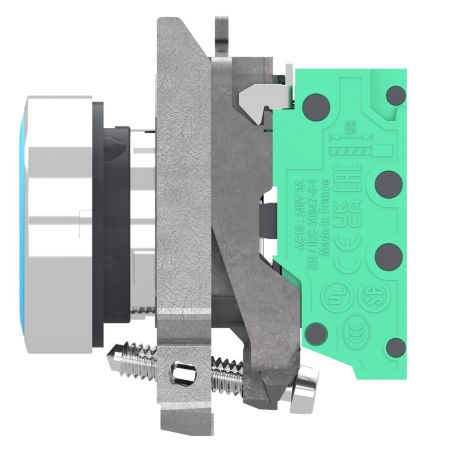

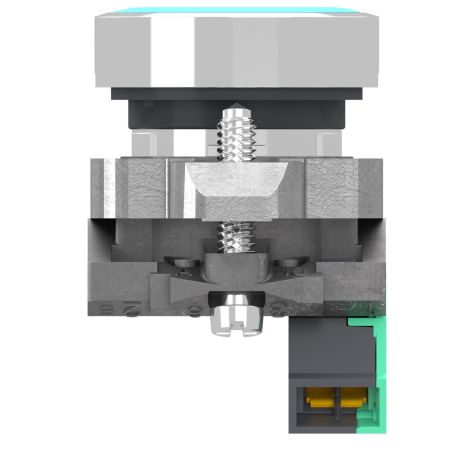

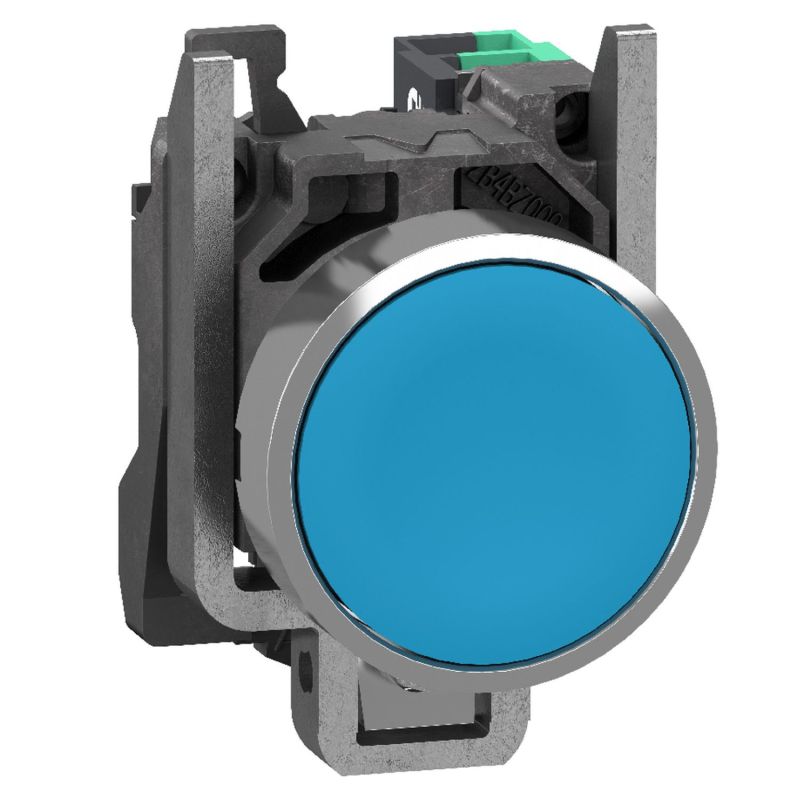

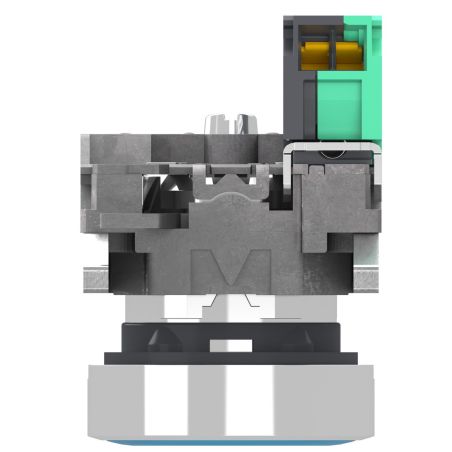

XB4BA615 Schneider - Harmony XB4 - bouton poussoir à impulsion complet bleu - Ø22 - 1NO - Push In

Bouton poussoir Schneider Harmony XB4BA615 : signalisation bleue et raccordement Push-In

Le bouton poussoir XB4BA615 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle complet associe deux atouts décisifs : une tête bleue affleurante conforme au code couleur normalisé CEI 60073 pour les fonctions d'action obligatoire, et la technologie Push-In nouvelle génération qui transforme l'expérience de câblage. Moins courant que les boutons rouges, verts ou jaunes, le bouton-poussoir bleu apporte une signalétique distinctive précieuse pour structurer des pupitres de commande complexes et hiérarchiser les actions opérateur.

Pourquoi choisir un bouton poussoir bleu ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073) qui facilitent la lecture des pupitres et limitent les erreurs humaines. Le bleu se distingue des autres couleurs par sa fonction unique : il signale une action obligatoire, c'est-à-dire une commande que l'opérateur doit nécessairement actionner dans une situation donnée. Il est traditionnellement associé aux fonctions de :

• Acquittement obligatoire avant la reprise d'un cycle
• Mise en service contrainte d'une fonction spécifique
• Validation forcée imposée par la procédure
• Action préalable requise avant un démarrage
• Commandes auxiliaires spécifiques à une procédure de sécurité

Sa rareté visuelle sur les pupitres en fait également un excellent choix pour distinguer une fonction critique des commandes courantes : l'opérateur identifie immédiatement qu'il s'agit d'une action particulière, encadrée par une procédure.

La technologie Push-In : un câblage plus rapide et plus fiable

Le système de raccordement Push-In représente une véritable avancée par rapport aux borniers à vis traditionnels. Son principe est simple mais redoutablement efficace :

• Insertion directe du fil rigide ou avec embout : il suffit de pousser le conducteur dans la borne
• Connexion automatique par ressort, garantissant une pression de contact constante
• Aucun outil nécessaire pour le serrage
• Maintien fiable même en cas de vibrations importantes (pas de risque de desserrage progressif)
• Gain de temps estimé jusqu'à 50 % sur les opérations de câblage en série
• Réduction des risques d'erreur liés à un mauvais couple de serrage

Quand privilégier le Push-In ?

Le raccordement Push-In est particulièrement avantageux dans les contextes suivants :

• Production en série de tableaux ou armoires industrielles
• Maintenance rapide sur site avec accès difficile
• Installations soumises à de fortes vibrations
• Câblage en environnement contraint où l'usage d'un tournevis est limité

Caractéristiques techniques détaillées

Construction et dimensions

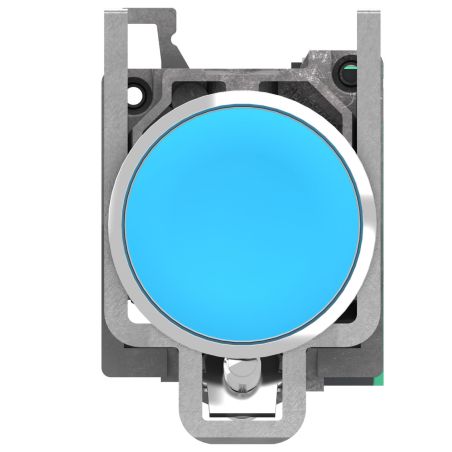

La tête de manœuvre du XB4BA615 est de forme ronde avec un profil bleu affleurant, sans marquage, idéale pour une signalétique personnalisée. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Avec ses dimensions compactes de 47 x 30 x 43,2 mm, il offre une profondeur réduite par rapport aux modèles à vis-étrier, libérant de l'espace précieux dans les armoires électriques modulaires. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 76 g.

Performances électriques

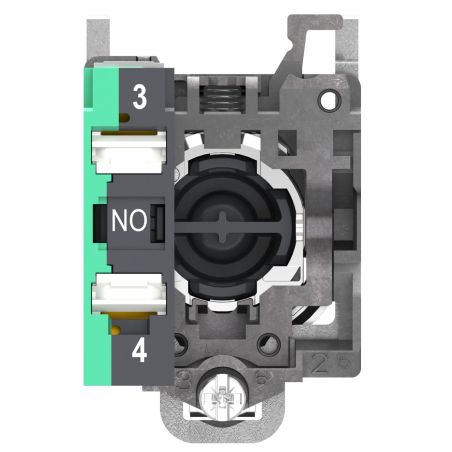

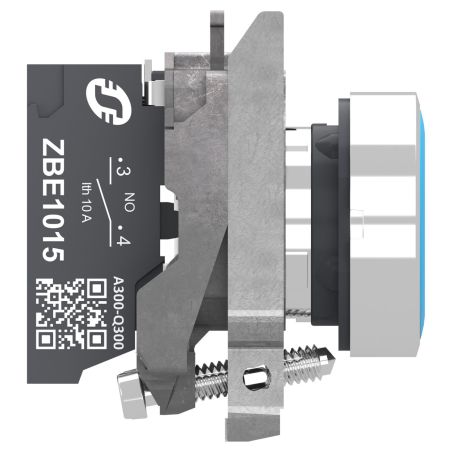

Équipé d'un bloc de contact 1 NO (normalement ouvert) à coupure lente, le XB4BA615 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 300 V
• Tension de tenue aux chocs (Uimp) : 4 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Repère bornes : (13-14)NO
• Matière des contacts : alliage argent / nickel (Ag/Ni) pour une excellente conductivité
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Spécifications du raccordement Push-In

• Section maximale avec embout : 2 x 1,5 mm²
• Section minimale sans embout : 1 x 0,34 mm²
• Conformité : CEI 60947-1

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles fait du XB4BA615 un investissement durable. La force d'actionnement de 2,45 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, réduisant la fatigue lors d'utilisations intensives sur les postes de production.

Étanchéité et résistance aux environnements hostiles

Le XB4BA615 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations renforcée : 5 gn (10-500 Hz) et 25 mm crête à crête (2-10 Hz)
• Tenue aux chocs : jusqu'à 50 gn (demi-onde sinusoïdale)

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales, où les contraintes d'hygiène et d'environnement sont les plus fortes. Le raccordement Push-In renforce d'ailleurs sa résistance aux vibrations en supprimant les risques de desserrage progressif des vis.

Installation et raccordement du bouton poussoir XB4BA615

Montage simple et rapide

L'installation du XB4BA615 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. La tête se clipse mécaniquement sur le bloc de contacts grâce au système breveté Schneider, garantissant une liaison mécanique excellente.

Raccordement Push-In : mode opératoire

Pour raccorder un fil au XB4BA615 :

• Préparer le fil : dénuder sur 10 mm environ (avec ou sans embout selon préférence)
• Insérer le conducteur directement dans la borne Push-In
• La connexion est immédiate : un clic confirme le maintien
• Pour retirer le fil : appuyer sur le poussoir de déverrouillage de la borne

Applications et domaines d'utilisation

Grâce à sa tête bleue normalisée et son raccordement Push-In rapide, le bouton poussoir Harmony XB4BA615 s'utilise dans de très nombreux secteurs :

• Machines-outils : commande d'acquittement obligatoire avant reprise de cycle
• Lignes de production automatisées : validation contrainte, mise en service spécifique
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Tableautiers et intégrateurs : production en série d'armoires de commande
• Maintenance industrielle : remplacement rapide sans démontage complexe
• Pupitres de commande complexes : différenciation visuelle des fonctions critiques
• Procédures de sécurité : commandes auxiliaires liées à un protocole précis

Normes et certifications

Le XB4BA615 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1, 60947-5-4, 60947-5-5
• UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E
• CSA C22.2 No 60947-1, 60947-5-1, 158, 65
• IACS E10 (applications navales)
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL, CSA, EAC, CCC, IECEE CB Scheme) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris pour l'export vers la Russie (EAC), la Chine (CCC) et l'Amérique du Nord.

Pourquoi choisir le bouton poussoir Schneider XB4BA615 ?

En optant pour le Schneider Harmony XB4BA615, vous équipez vos pupitres d'une signalétique bleue distinctive qui marque clairement les actions obligatoires et hiérarchise les commandes opérateur, tout en bénéficiant de la technologie Push-In nouvelle génération qui optimise vos coûts d'installation. C'est le choix idéal pour les fonctions d'acquittement, de validation contrainte ou de mise en service spécifique sur des projets industriels exigeants. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir représente un investissement productif aussi bien pour vos installations neuves que pour vos opérations de maintenance.
