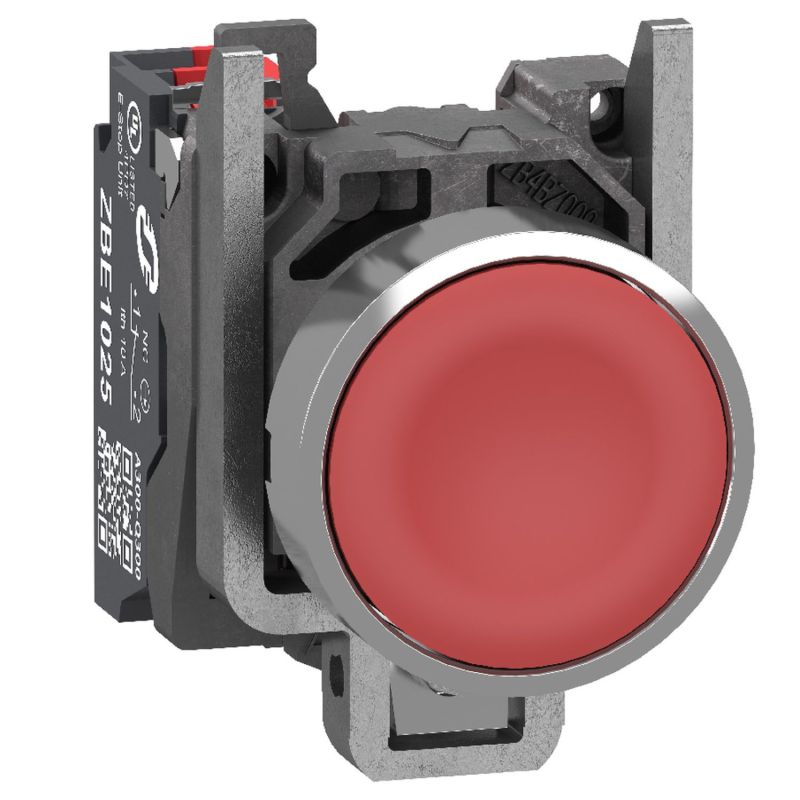

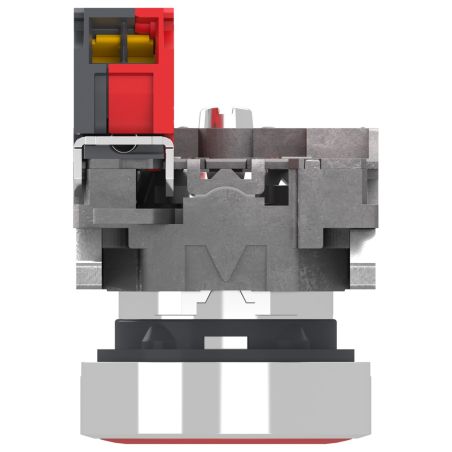

XB4BA425 Schneider - Harmony XB4 - bouton poussoir à impulsion complet rouge - Ø22 - 1NF - Push In

Bouton poussoir Schneider Harmony XB4BA425 : sécurité d'arrêt et câblage Push-In

Le bouton poussoir XB4BA425 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle se distingue par une combinaison rare et précieuse : il associe la signalétique rouge des commandes d'arrêt, un contact NF à ouverture positive pour la fiabilité de la coupure, et la technologie Push-In pour un câblage simplifié. Une triple promesse qui en fait l'un des choix les plus pertinents du marché pour équiper les fonctions d'arrêt machine, coupure de cycle ou commande de sécurité auxiliaire sur des armoires industrielles à fort volume.

Pourquoi choisir un bouton poussoir rouge à contact NF ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073) qui facilitent la lecture des pupitres et limitent les erreurs humaines. Le rouge est universellement associé aux fonctions de :

• Arrêt de machine ou de cycle
• Coupure de circuit ou désactivation
• Fonction de sécurité et arrêt complémentaire
• Acquittement d'une situation dangereuse

L'ouverture positive : un gage de sécurité électrique

Le contact NF (normalement fermé) à ouverture positive est la configuration recommandée pour toutes les fonctions de sécurité. Lorsque l'opérateur appuie sur le bouton, l'ouverture du contact est garantie mécaniquement, sans dépendre uniquement d'un ressort qui pourrait défaillir ou de contacts qui pourraient se souder. Cette caractéristique, conforme à la CEI 60947-5-1 annexe K, est indispensable dans les circuits de commande où la sécurité ne peut souffrir aucun aléa : la pression mécanique exercée force l'ouverture, quel que soit l'état des contacts.

La technologie Push-In : un câblage plus rapide et plus fiable

Le système de raccordement Push-In représente une véritable avancée par rapport aux borniers à vis traditionnels. Son principe est simple mais redoutablement efficace :

• Insertion directe du fil rigide ou avec embout : il suffit de pousser le conducteur dans la borne
• Connexion automatique par ressort, garantissant une pression de contact constante
• Aucun outil nécessaire pour le serrage
• Maintien fiable même en cas de vibrations importantes (pas de risque de desserrage progressif)
• Gain de temps estimé jusqu'à 50 % sur les opérations de câblage en série
• Réduction des risques d'erreur liés à un mauvais couple de serrage

Une combinaison particulièrement pertinente pour les fonctions d'arrêt

L'association d'un contact à ouverture positive et d'un raccordement Push-In a un sens fort pour les fonctions de coupure : la fiabilité de la connexion dans le temps (résistance aux vibrations) renforce la sécurité globale du circuit, puisqu'un mauvais serrage de borne ne pourra jamais compromettre la fonction d'arrêt. Vous bénéficiez ainsi d'une chaîne de sécurité optimisée, du contact jusqu'à la borne.

Caractéristiques techniques détaillées

Construction et dimensions

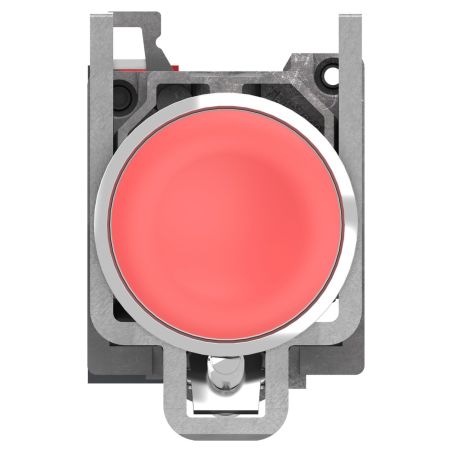

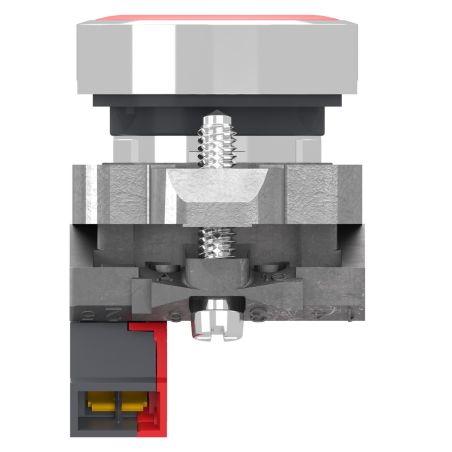

La tête de manœuvre du XB4BA425 est de forme ronde avec un profil rouge affleurant, sans marquage. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Avec ses dimensions compactes de 47 x 30 x 43,2 mm, il offre une profondeur réduite par rapport aux modèles à vis-étrier, libérant de l'espace précieux dans les armoires électriques modulaires. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 76 g.

Performances électriques

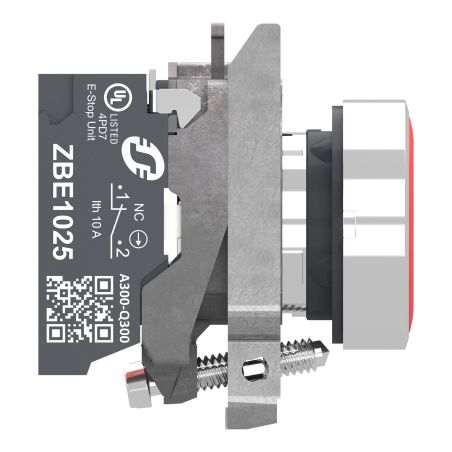

Équipé d'un bloc de contact 1 NF (normalement fermé) à coupure lente avec ouverture positive, le XB4BA425 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 300 V
• Tension de tenue aux chocs (Uimp) : 4 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Repère bornes : (21-22)NF
• Matière des contacts : alliage argent / nickel (Ag/Ni) pour une excellente conductivité
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

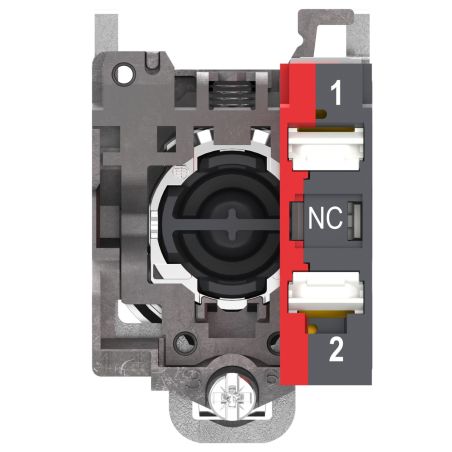

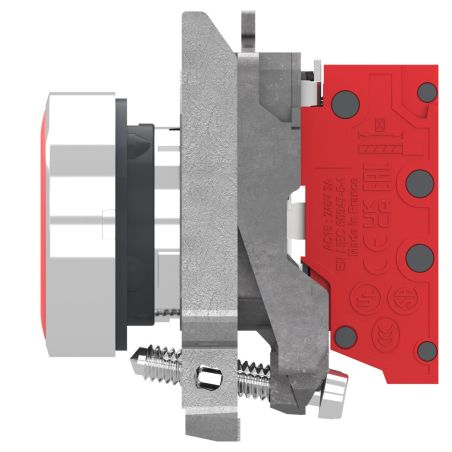

Spécifications du raccordement Push-In

• Section maximale avec embout : 2 x 1,5 mm²
• Section minimale sans embout : 1 x 0,34 mm²
• Conformité : CEI 60947-1

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles fait du XB4BA425 un investissement durable. La force d'actionnement de 2,25 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, avec une course de 1,217 mm avant ouverture du contact NF — un déclenchement rapide adapté aux fonctions d'arrêt qui doivent réagir sans délai.

Étanchéité et résistance aux environnements hostiles

Le XB4BA425 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations renforcée : 5 gn (10-500 Hz) et 25 mm crête à crête (2-10 Hz)
• Tenue aux chocs : jusqu'à 50 gn (demi-onde sinusoïdale)

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales, où les contraintes d'hygiène et d'environnement sont les plus fortes. Le raccordement Push-In renforce d'ailleurs sa résistance aux vibrations en supprimant les risques de desserrage progressif des vis — un atout clé pour la fiabilité dans le temps des fonctions de sécurité.

Installation et raccordement du bouton poussoir XB4BA425

Montage simple et rapide

L'installation du XB4BA425 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. La tête se clipse mécaniquement sur le bloc de contacts grâce au système breveté Schneider, garantissant une liaison mécanique excellente.

Raccordement Push-In : mode opératoire

Pour raccorder un fil au XB4BA425 :

• Préparer le fil : dénuder sur 10 mm environ (avec ou sans embout selon préférence)
• Insérer le conducteur directement dans la borne Push-In
• La connexion est immédiate : un clic confirme le maintien
• Pour retirer le fil : appuyer sur le poussoir de déverrouillage de la borne

Applications et domaines d'utilisation

Grâce à son contact NF à ouverture positive et son raccordement Push-In, le bouton poussoir Harmony XB4BA425 rouge s'utilise dans de très nombreux secteurs :

• Machines-outils : commande d'arrêt, coupure de cycle, fonction de sécurité auxiliaire
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Lignes de conditionnement et de production : arrêt opérateur, suspension de cycle
• Tableautiers et intégrateurs : production en série d'armoires de commande
• Maintenance industrielle : remplacement rapide sans démontage complexe
• Systèmes de convoyage et de manutention : arrêt de tapis, désactivation
• Armoires électriques modulaires : circuits de commande de sécurité, coupure auxiliaire

Note importante : pour les fonctions d'arrêt d'urgence selon la norme ISO 13850, il est recommandé d'utiliser un bouton coup-de-poing dédié plutôt qu'un bouton poussoir standard. Le XB4BA425 est en revanche parfaitement adapté aux fonctions d'arrêt opérationnel et de coupure de cycle dans des chaînes de sécurité auxiliaires.

Normes et certifications

Le XB4BA425 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E
• CSA C22.2 No 60947-1, 60947-5-1, 158, 65
• IACS E10 (applications navales)
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL, CSA, EAC, CCC, IECEE CB Scheme) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris pour l'export vers la Russie (EAC), la Chine (CCC) et l'Amérique du Nord.

Pourquoi choisir le bouton poussoir Schneider XB4BA425 ?

En optant pour le Schneider Harmony XB4BA425, vous équipez vos pupitres d'un bouton-poussoir d'arrêt qui réunit le meilleur des deux mondes : la fiabilité éprouvée du contact NF à ouverture positive pour la sécurité de vos circuits de commande, et la technologie Push-In nouvelle génération pour optimiser vos coûts d'installation et garantir une connexion durable. C'est le choix idéal pour les commandes d'arrêt machine, de coupure de cycle ou de sécurité auxiliaire dans des projets industriels exigeants. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir représente un investissement productif aussi bien pour vos installations neuves que pour vos opérations de maintenance.
