XB4BA3311 Schneider - Harmony XB4 - bouton poussoir impulsion complet vert - Ø22 - 1NO - vis étrier

Bouton poussoir Schneider Harmony XB4BA3311 : la commande de marche pré-marquée pour vos pupitres

Le bouton poussoir XB4BA3311 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle se distingue des boutons-poussoirs verts standards par sa tête pré-marquée du symbole « I » blanc, signalétique universellement reconnue pour la fonction MARCHE selon la norme internationale CEI 60417. Cette signalétique gravée d'usine garantit une lisibilité parfaite dans le temps, sans risque d'usure ni de décollement comme c'est le cas avec les étiquettes adhésives. Une solution clé en main pour équiper rapidement vos pupitres opérateur d'une commande de marche conforme aux standards internationaux.

Marquage « I » : une signalétique universelle normalisée

Le symbole « I » est défini par la norme CEI 60417 (symboles graphiques utilisables sur le matériel) comme le marquage standard de la position MARCHE / ON / SOUS TENSION. Couplé au symbole « O » (ARRÊT/OFF), il forme la base universelle de la signalétique des commandes :

• « I » = position fermée d'un appareil de connexion → mise en marche
• « O » = position ouverte d'un appareil de connexion → arrêt

Pourquoi choisir un bouton pré-marqué plutôt qu'un bouton standard à étiqueter ?

• Durabilité : le marquage est gravé dans la matière, il ne peut ni s'effacer ni se décoller
• Conformité immédiate aux standards de signalisation industrielle, sans démarche supplémentaire
• Lecture optimale : le contraste blanc sur vert est calibré pour une visibilité maximale
• Gain de temps à l'installation : pas besoin d'imprimer, découper et coller des étiquettes
• Compatibilité internationale : le symbole est compris quelles que soient la langue et la zone géographique
• Esthétique professionnelle : intégration parfaite, sans débord d'étiquette

Pourquoi associer le vert au symbole « I » ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073) qui facilitent la lecture des pupitres et limitent les erreurs humaines. Le vert est universellement associé aux fonctions de :

• Mise en marche de machine ou d'équipement
• Démarrage de cycle de production
• Mise sous tension auxiliaire
• Validation ou confirmation d'une action sécurisée

L'association couleur verte + symbole « I » est donc une combinaison redondante au sens noble du terme : elle renforce l'information par deux canaux visuels distincts (la couleur ET le symbole), garantissant une compréhension instantanée même en cas de daltonisme partiel ou de conditions de visibilité dégradées.

Caractéristiques techniques détaillées

Construction et dimensions

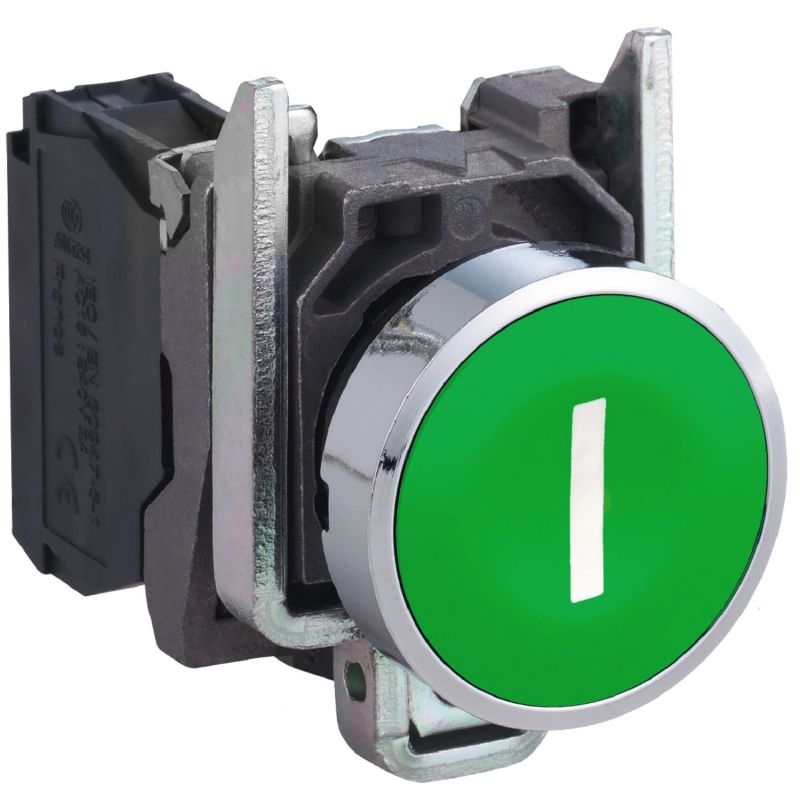

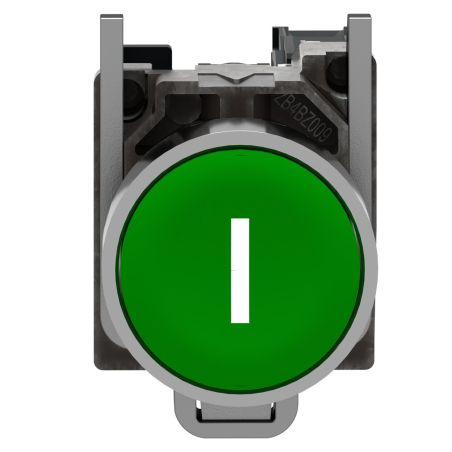

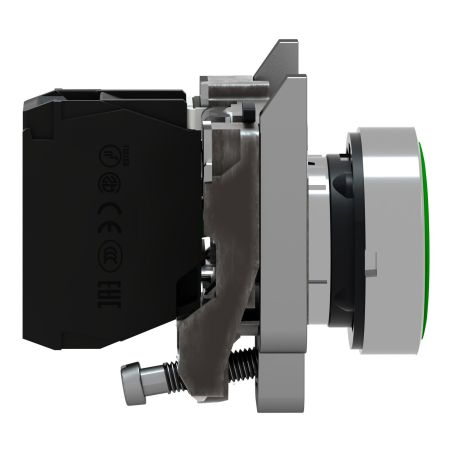

La tête de manœuvre du XB4BA3311 est de forme ronde avec un profil vert affleurant marqué « I » en blanc. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions compactes du produit complet (47 x 30 x 52 mm) permettent une intégration facile dans les armoires les plus exiguës. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Performances électriques

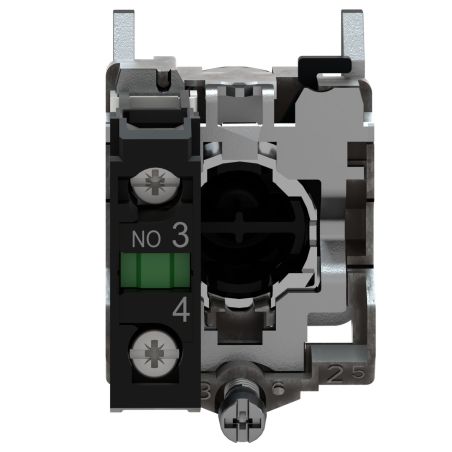

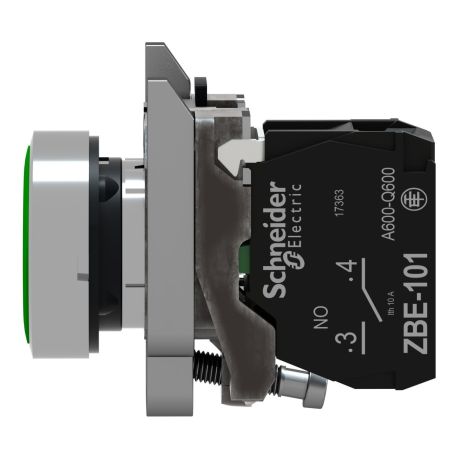

Équipé d'un bloc de contact 1 NO (normalement ouvert) à coupure lente, le XB4BA3311 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Repère bornes : (13-14)NO
• Matière des contacts : alliage argent / nickel (Ag/Ni) pour une excellente conductivité
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BA3311 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, réduisant la fatigue lors d'utilisations intensives.

Étanchéité et résistance aux environnements hostiles

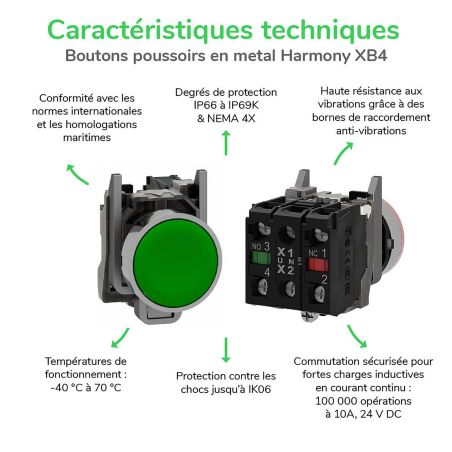

Le XB4BA3311 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)

Le marquage gravé du symbole « I » résiste sans dégradation aux nettoyages haute pression, à la chaleur et aux produits de désinfection — un atout majeur pour les environnements agroalimentaires, pharmaceutiques et chimiques où la signalétique doit rester impeccable malgré les contraintes d'hygiène.

Installation et raccordement du bouton poussoir XB4BA3311

Montage simple et rapide

L'installation du XB4BA3311 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. La tête se clipse mécaniquement sur le bloc de contacts grâce au système breveté Schneider, garantissant une liaison mécanique excellente. Lors du montage, veillez simplement à orienter correctement la tête pour que le symbole « I » soit lisible verticalement par l'opérateur.

Raccordement électrique

Le raccordement s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Compatibilité tournevis : Philips n°1, Pozidriv n°1, plat Ø4 mm ou Ø5,5 mm

Applications et domaines d'utilisation

Grâce à sa signalétique pré-marquée, le bouton poussoir Harmony XB4BA3311 vert s'utilise dans tous les contextes où une commande de marche claire et durable est requise :

• Machines-outils : commande de mise en marche, démarrage moteur principal
• Lignes de conditionnement et de production : démarrage de cycle, mise en route de tapis
• Industrie agroalimentaire : signalétique pérenne malgré les nettoyages haute pression
• Industries pharmaceutique et chimique : marquage résistant aux produits de désinfection
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV
• Pupitres d'export : signalétique universelle compréhensible internationalement
• Armoires électriques industrielles : commande de mise sous tension auxiliaire

Normes et certifications

Le XB4BA3311 est conforme aux normes internationales les plus exigeantes :

• CEI 60417 (symboles graphiques) pour le marquage « I »
• CEI 60073 (codes couleur des boutons-poussoirs)
• CEI 60947-1, 60947-5-1, 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, notamment dans les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir Schneider XB4BA3311 ?

En optant pour le Schneider Harmony XB4BA3311, vous équipez vos pupitres d'une commande de marche immédiatement identifiable, conforme aux standards internationaux, et durable dans le temps grâce au marquage gravé d'usine. La combinaison vert + symbole « I » est la signature universelle des fonctions de mise en marche : elle réduit les risques d'erreur opérateur, simplifie la formation des nouveaux utilisateurs et facilite l'export de vos équipements. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir représente le choix idéal pour une signalétique professionnelle clé en main.
