XB4BA3351 Schneider - Harmony XB4 - bouton poussoir à impulsion complet noir - Ø22 - 1NO - vis étrier

Bouton poussoir Schneider Harmony XB4BA3351 : la commande de descente pour vos systèmes de levage

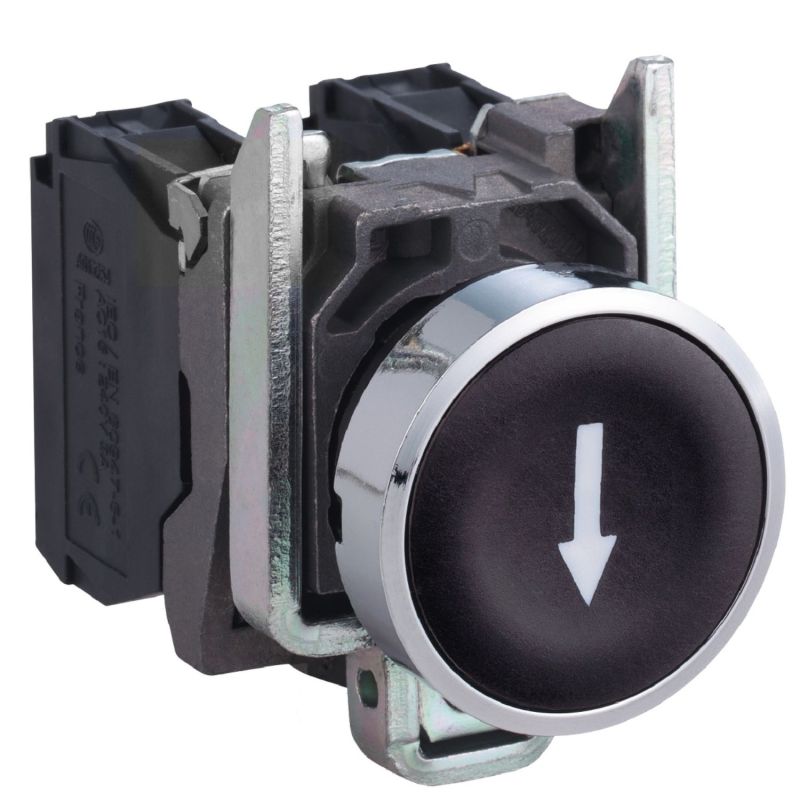

Le bouton poussoir XB4BA3351 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle se distingue par sa tête noire pré-marquée d'une flèche bas blanche, signalétique universellement reconnue pour les commandes de descente, d'abaissement et de déplacement vers le bas. Cette signalétique gravée d'usine garantit une lisibilité parfaite dans le temps, sans risque d'usure ni de décollement comme c'est le cas avec les étiquettes adhésives. Une solution clé en main pour équiper rapidement vos pupitres de commande de levage, vos boîtes à boutons de pont roulant ou vos coffrets de monte-charge.

Marquage flèche bas : une signalétique métier pour les commandes de levage

La flèche directionnelle est un standard universel dans l'industrie du levage et de la manutention. Couplée à une flèche haute (↑) sur un autre bouton, elle constitue le duo de commande de base pour tout équipement à mouvement vertical. Elle désigne sans ambiguïté les fonctions de :

• Descente d'une charge ou d'un plateau
• Abaissement d'un palan, treuil ou potence
• Déploiement vers le bas d'une rampe, plateforme ou vérin
• Fermeture d'une porte sectionnelle ou rideau métallique
• Mouvement descendant d'un ascenseur de service ou monte-charge

Pourquoi choisir un bouton pré-marqué flèche bas ?

Sur des équipements de levage où la sécurité opérateur est cruciale, la signalétique doit être immédiatement compréhensible et indélébile. Les avantages d'un marquage gravé d'usine sont décisifs :

• Durabilité : le marquage est gravé dans la matière, résistant aux chocs, aux UV et aux produits chimiques
• Lisibilité immédiate : le contraste blanc sur noir est calibré pour une visibilité maximale, même en environnement faiblement éclairé
• Universalité : la flèche est un symbole graphique compris dans toutes les langues, idéal pour les chantiers internationaux
• Sécurité opérateur : aucun risque de confusion entre montée et descente, contrairement à une étiquette qui pourrait se décoller ou s'effacer
• Conformité aux bonnes pratiques du secteur du levage et de la manutention
• Esthétique professionnelle : intégration parfaite, sans débord d'étiquette

Pourquoi un bouton noir pour la commande de descente ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le noir est utilisé pour les fonctions neutres ou directionnelles qui ne véhiculent pas de signification d'arrêt (rouge), de marche (vert) ou d'attention (jaune). C'est précisément le cas des commandes de mouvement directionnel comme la descente :

• Le noir indique une action neutre, ni dangereuse ni urgente, simplement opérationnelle
• Couplé à un autre bouton noir flèche haute, il forme un duo cohérent et logique
• Il libère le code couleur classique (rouge/vert) pour les fonctions critiques (arrêt d'urgence, mise sous tension)
• Il est neutre visuellement, ce qui réduit la fatigue oculaire sur des postes à manipulations répétitives

Caractéristiques techniques détaillées

Construction et dimensions

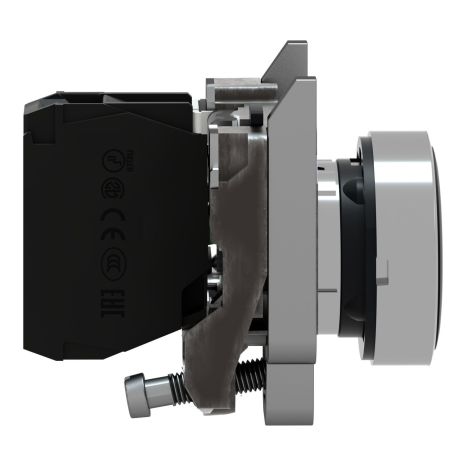

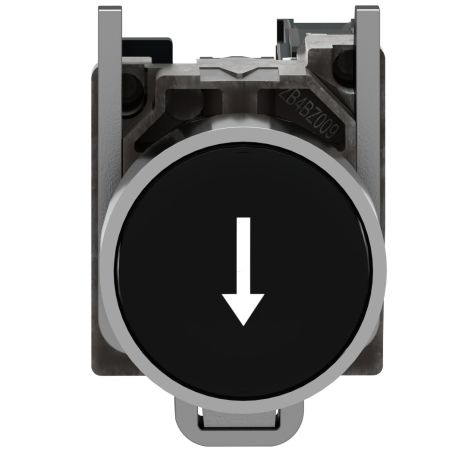

La tête de manœuvre du XB4BA3351 est de forme ronde avec un profil noir affleurant marqué d'une flèche bas en blanc. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique, indispensable sur les pupitres de levage soumis à des conditions difficiles (poussière, vibrations, manipulations fréquentes). Les dimensions compactes du produit complet (46,5 x 30 x 52 mm) permettent une intégration facile dans toutes les boîtes à boutons standards. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des coffrets industriels du marché.

Performances électriques

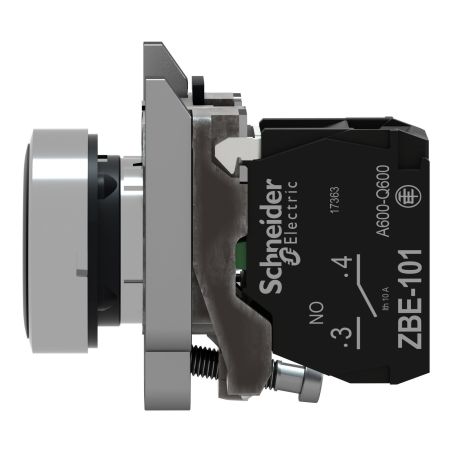

Équipé d'un bloc de contact 1 NO (normalement ouvert) à coupure lente, le XB4BA3351 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni) pour une excellente conductivité
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BA3351 un investissement durable, particulièrement adapté aux commandes de levage à usage intensif où le bouton est sollicité plusieurs centaines de fois par jour. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, réduisant la fatigue lors des manœuvres répétées.

Étanchéité et résistance aux environnements hostiles

Le XB4BA3351 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)

Le marquage gravé de la flèche résiste sans dégradation aux nettoyages haute pression, aux UV (utilisation extérieure) et aux produits chimiques — un atout majeur pour les équipements de levage en extérieur, sur chantier ou en environnement portuaire.

Installation et raccordement du bouton poussoir XB4BA3351

Montage simple et rapide

L'installation du XB4BA3351 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes typiques des équipements de levage. La tête se clipse mécaniquement sur le bloc de contacts grâce au système breveté Schneider, garantissant une liaison mécanique excellente. Lors du montage, veillez impérativement à orienter la tête de manière à ce que la flèche pointe bien vers le bas — une rotation à 180° transformerait visuellement la commande en flèche haute, source de confusion et de risque opérateur.

Raccordement électrique

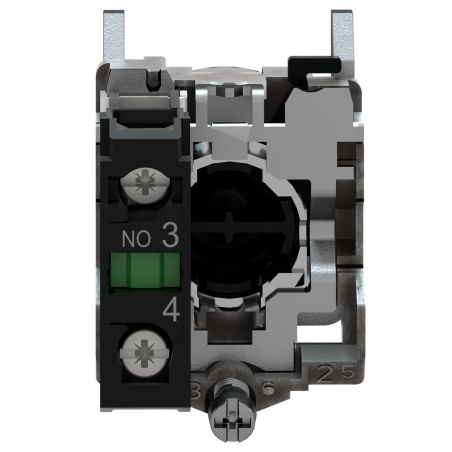

Le raccordement s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Compatibilité tournevis : Philips n°1, Pozidriv n°1, plat Ø4 mm ou Ø5,5 mm

Applications et domaines d'utilisation

Grâce à sa signalétique flèche bas pré-marquée, le bouton poussoir Harmony XB4BA3351 noir s'utilise dans tous les contextes nécessitant une commande de mouvement vers le bas claire et durable :

• Ponts roulants et palans : commande de descente de charge
• Monte-charges et ascenseurs de service : appel ou commande de descente
• Plateformes élévatrices et nacelles : commande d'abaissement
• Portes sectionnelles industrielles : commande de fermeture
• Vérins hydrauliques et pneumatiques : commande de rentrée ou descente de tige
• Tables élévatrices : commande d'abaissement du plateau
• Hayons et rampes de quai : commande de descente
• Treuils et grues : commande de mouflage / descente
• Boîtes à boutons pendantes : pupitres mobiles de commande de levage

Normes et certifications

Le XB4BA3351 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1, 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, notamment dans les secteurs naval, portuaire et offshore où les équipements de levage sont omniprésents.

Pourquoi choisir le bouton poussoir Schneider XB4BA3351 ?

En optant pour le Schneider Harmony XB4BA3351, vous équipez vos pupitres de levage d'une commande de descente immédiatement identifiable, conforme aux usages professionnels du secteur, et durable dans le temps grâce au marquage flèche bas gravé d'usine. La signalétique universelle réduit drastiquement les risques d'erreur opérateur — un enjeu de sécurité majeur sur tout équipement à mouvement vertical. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir représente le choix idéal pour vos commandes de monte-charges, palans, portes sectionnelles et tous équipements à mouvement descendant.
