XB4BW31B5 Schneider - Harmony XB4 - poussoir lumineux LED complet blanc - Ø22 - 24VACDC - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB4BW31B5 : la signalisation LED 24VACDC pour vos pupitres

Le bouton poussoir lumineux XB4BW31B5 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle combine trois atouts majeurs : une tête lumineuse à LED qui signale visuellement l'état de la commande, un bloc double contact 1NO + 1NF pour la polyvalence, et une alimentation 24V CA/CC compatible avec la quasi-totalité des automates et circuits de commande industriels. Il représente la solution idéale pour équiper les pupitres de commande qui nécessitent un retour visuel immédiat sur l'état de la machine ou de la fonction commandée.

L'avantage du bouton poussoir lumineux : visualiser l'état en un coup d'œil

Un bouton-poussoir lumineux ne se contente pas de transmettre une commande : il offre également une information visuelle de retour. Cette double fonction (commande + signalisation) présente plusieurs avantages décisifs sur un pupitre industriel :

• Confirmation visuelle que la commande a bien été prise en compte
• Retour d'état en temps réel sur la fonction commandée (machine en marche, défaut acquitté, etc.)
• Identification à distance : la LED reste visible même à plusieurs mètres ou dans un environnement peu éclairé
• Réduction de l'encombrement du pupitre : un seul appareil remplace un bouton + un voyant
• Lisibilité accrue en environnement bruyant où le retour sonore est inaudible
• Sécurité opérateur renforcée : pas de doute sur l'action effectuée

Modes d'utilisation typiques

Le XB4BW31B5 est généralement utilisé selon trois modes :

• Signalisation permanente : la LED s'allume tant que la fonction est active (par exemple, machine en cours de cycle)
• Confirmation d'appui : la LED s'allume brièvement à chaque actionnement
• Indication d'état système : la LED reflète un état logique remonté par un automate

La technologie LED universelle Schneider

La gamme Harmony XB4 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 18 mA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

Cette LED est universelle au sens où le même bloc lumineux peut être associé à différentes couleurs de têtes au sein de la gamme XB4 — pratique pour la maintenance et la gestion des stocks.

Pourquoi un bouton poussoir blanc lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le blanc est traditionnellement utilisé pour les fonctions générales sans signification spécifique :

• Validation ou confirmation neutre d'une action
• Démarrage de cycle (en alternative au vert dans certaines conventions)
• Commande auxiliaire sans criticité particulière
• Signalisation neutre (par exemple, présence tension, mode automatique actif)

En version lumineuse, le blanc devient particulièrement intéressant : sa neutralité visuelle laisse toute la place à la fonction lumineuse qui devient le principal vecteur d'information. La LED allumée se voit immédiatement, sans interférer avec le code couleur des autres commandes du pupitre.

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB4BW31B5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer une fonction (envoi de signal vers un automate, alimentation d'un relais, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour couper une fonction en parallèle (sécurité, désactivation d'une autre commande, etc.)

Cette configuration est idéale pour les commandes croisées où l'appui doit simultanément activer une fonction et en désactiver une autre, ou pour les circuits de sécurité qui doivent fonctionner sur deux canaux indépendants. L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit de sécurité en garantissant mécaniquement la coupure.

Caractéristiques techniques détaillées

Construction et dimensions

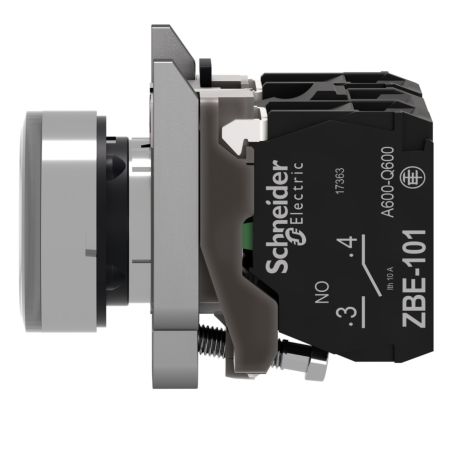

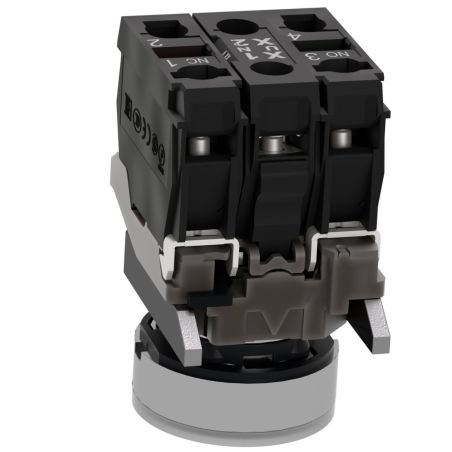

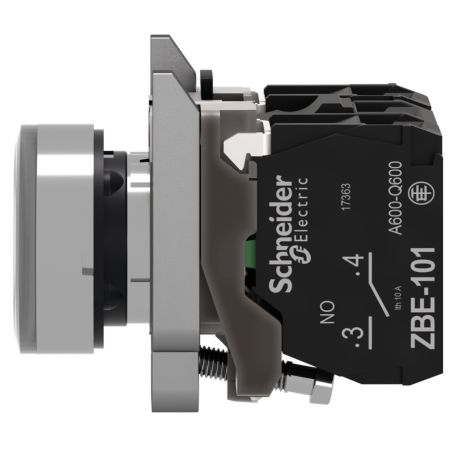

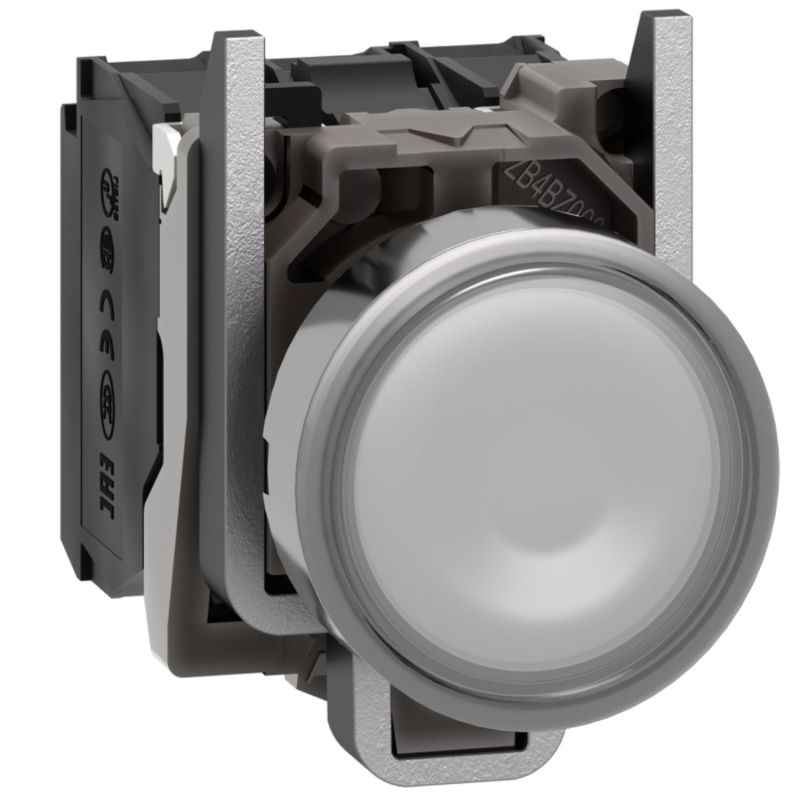

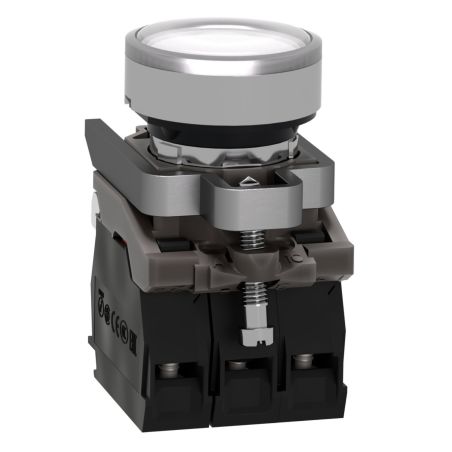

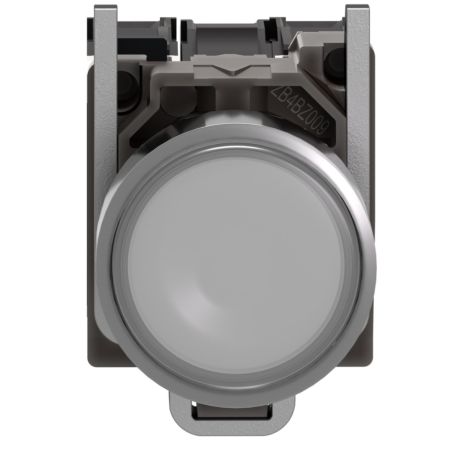

La tête de manœuvre du XB4BW31B5 est de forme ronde avec un profil blanc affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions du produit complet (47 x 30 x 57 mm) intègrent le bloc lumineux, légèrement plus profond qu'un bouton non lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 97 g.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 24V CA/CC (50/60 Hz)
• Plage de tension acceptée : 19,2 à 30V CC / 21,6 à 26,4V CA
• Consommation : 18 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB4BW31B5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BW31B5 un investissement durable, parfaitement adapté aux postes de commande à usage intensif. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur.

Étanchéité et résistance aux environnements hostiles

Le XB4BW31B5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales. La lentille lisse en matière plastique haute résistance préserve la luminosité de la LED même après des cycles répétés de nettoyage haute pression.

Installation et raccordement du bouton poussoir XB4BW31B5

Montage simple et rapide

L'installation du XB4BW31B5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système breveté Schneider, garantissant une liaison mécanique excellente et un démontage facile pour la maintenance.

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m

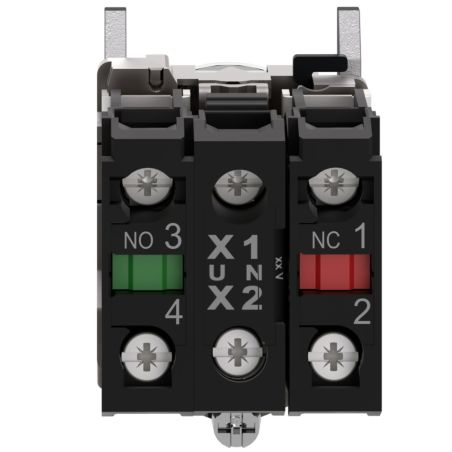

• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED

L'alimentation de la LED s'effectue sur des bornes dédiées en 24V CA ou CC. La tension peut être fournie soit directement par l'alimentation auxiliaire de votre armoire (typiquement 24VDC issue d'une alim stabilisée), soit pilotée par une sortie d'automate pour signaler un état logique précis.

Applications et domaines d'utilisation

Grâce à sa double fonction commande + signalisation, le bouton poussoir lumineux Harmony XB4BW31B5 blanc s'utilise dans de très nombreux secteurs :

• Pupitres de commande automate : commande avec retour visuel d'état piloté par l'API
• Machines-outils : validation de cycle avec confirmation lumineuse
• Lignes de production automatisées : commande de mode (auto/manu) avec indication active
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Salles de contrôle : visualisation immédiate des commandes actives à distance
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV
• Armoires électriques industrielles : voyant + commande dans un seul appareil pour gagner de la place

Normes et certifications

Le XB4BW31B5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées.

Pourquoi choisir le bouton poussoir lumineux Schneider XB4BW31B5 ?

En optant pour le Schneider Harmony XB4BW31B5, vous équipez vos pupitres d'une commande nouvelle génération qui combine ergonomie, signalisation visuelle et polyvalence électrique. La LED 24VACDC longue durée, le bloc 1NO + 1NF avec ouverture positive et l'excellente compatibilité électromagnétique en font un choix particulièrement pertinent pour les armoires modernes pilotées par automate. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir lumineux représente l'investissement idéal pour optimiser l'ergonomie et la fiabilité de vos pupitres de commande.
