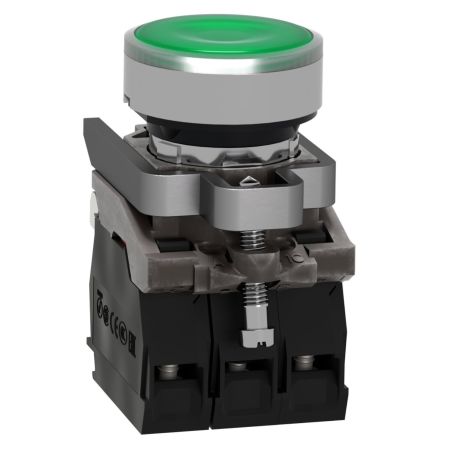

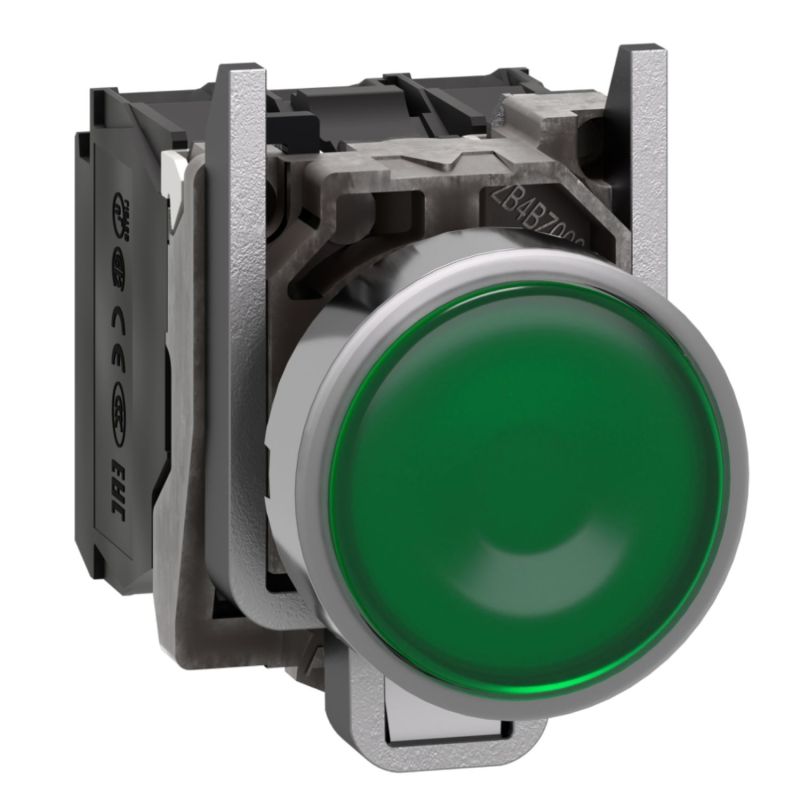

XB4BW33B5 Schneider - Harmony XB4 - poussoir lumineux LED complet vert - Ø22 - 24VACDC - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB4BW33B5 : la commande de marche avec retour visuel

Le bouton poussoir lumineux XB4BW33B5 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle représente l'une des configurations les plus appréciées de l'industrie : une tête verte normalisée pour la mise en marche, une LED 24VACDC intégrée qui s'allume pour confirmer l'état actif, et un bloc double contact 1NO + 1NF pour la polyvalence électrique. Une commande complète en un seul appareil pour piloter et visualiser le démarrage de vos équipements industriels.

Vert lumineux : la signature visuelle de la marche en cours

L'association d'une tête verte et d'un éclairage LED est l'une des combinaisons les plus emblématiques de l'industrie. Pour un opérateur, voir une LED verte allumée sur un pupitre signifie immédiatement et sans ambiguïté que la fonction commandée est active et fonctionne correctement. C'est un standard ergonomique universellement compris, qui présente plusieurs avantages :

• Identification immédiate de l'état "machine en marche" depuis l'autre bout d'un atelier
• Confirmation visuelle que la commande de démarrage a bien été prise en compte
• Détection rapide d'un arrêt anormal : extinction de la LED = anomalie probable
• Réduction des erreurs opérateur : pas besoin de vérifier l'écran ou la documentation
• Cohérence visuelle avec les autres signalisations vertes du pupitre (voyants, lampes-témoins)

Modes d'utilisation typiques

Le XB4BW33B5 est généralement utilisé selon plusieurs configurations classiques :

• Bouton + voyant de marche intégrés : la LED s'allume tant que la machine fonctionne (la plus courante)
• Confirmation d'appui : la LED s'illumine brièvement à chaque démarrage validé
• Indication de mode automatique : la LED reflète l'état logique remonté par l'automate
• Témoin de présence tension auxiliaire : la LED confirme que le circuit de commande est sous tension

Pourquoi choisir un bouton poussoir vert lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le vert est universellement associé aux fonctions de :

• Mise en marche de machine ou d'équipement
• Démarrage de cycle de production
• Mise sous tension auxiliaire
• Validation de mode normal ou retour à l'état nominal

En version lumineuse, le vert prend une dimension supplémentaire : il ne se contente plus de désigner la commande de marche, il signale aussi visuellement que la marche est effective. Cette double information (la couleur indique la fonction, la lumière indique l'état) est une économie cognitive précieuse pour l'opérateur, qui comprend instantanément la situation.

La technologie LED universelle Schneider

La gamme Harmony XB4 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 18 mA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

Le bloc LED est universel au sens où il fonctionne pour toutes les couleurs de têtes de la gamme XB4 — la couleur émise est filtrée par la lentille colorée. Un atout pour la gestion des stocks et la maintenance.

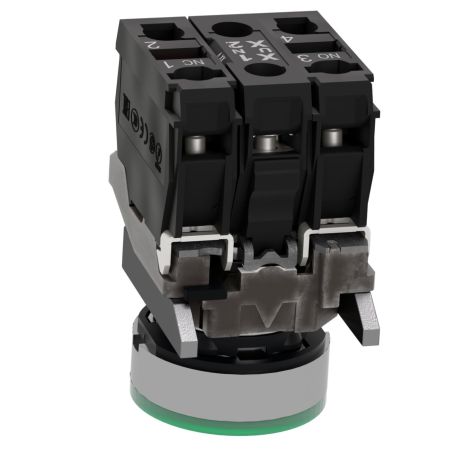

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB4BW33B5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

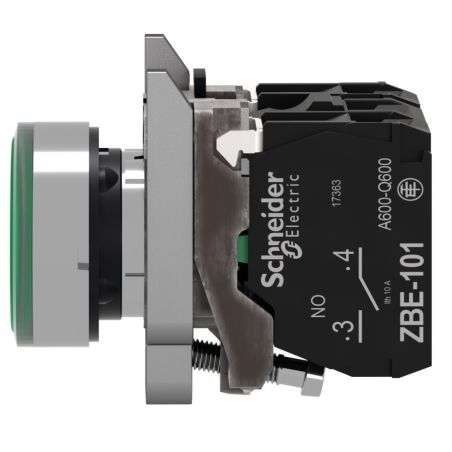

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer le démarrage (envoi de signal vers un automate, alimentation d'un relais de marche, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour verrouiller mécaniquement une autre fonction (par exemple, désactiver le bouton d'arrêt pendant la phase de démarrage, ou confirmer l'état de marche dans un circuit de surveillance)

Cette configuration est idéale pour les commandes de marche sécurisées où l'appui doit simultanément lancer le cycle et confirmer l'état dans un circuit de surveillance. L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure.

Caractéristiques techniques détaillées

Construction et dimensions

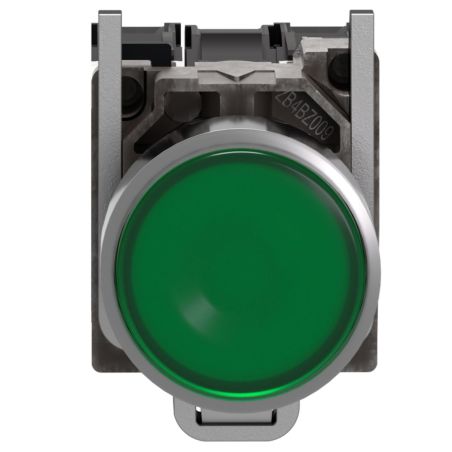

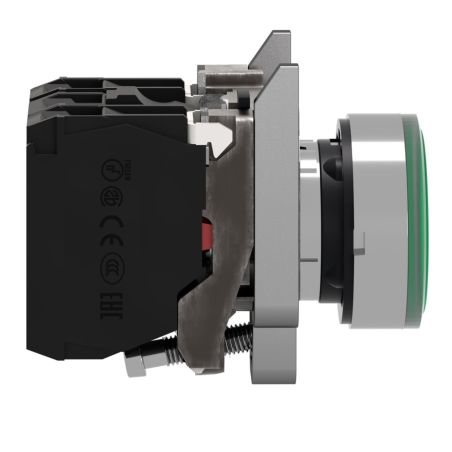

La tête de manœuvre du XB4BW33B5 est de forme ronde avec un profil vert affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions du produit complet (47 x 30 x 57 mm) intègrent le bloc lumineux, légèrement plus profond qu'un bouton non lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 97 g.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 24V CA/CC (50/60 Hz)
• Plage de tension acceptée : 19,2 à 30V CC / 21,6 à 26,4V CA
• Consommation : 18 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB4BW33B5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BW33B5 un investissement durable, parfaitement adapté aux postes de commande à usage intensif. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur.

Étanchéité et résistance aux environnements hostiles

Le XB4BW33B5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales. La lentille lisse en matière plastique haute résistance préserve la luminosité de la LED même après des cycles répétés de nettoyage haute pression.

Installation et raccordement du bouton poussoir XB4BW33B5

Montage simple et rapide

L'installation du XB4BW33B5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système breveté Schneider, garantissant une liaison mécanique excellente et un démontage facile pour la maintenance.

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m

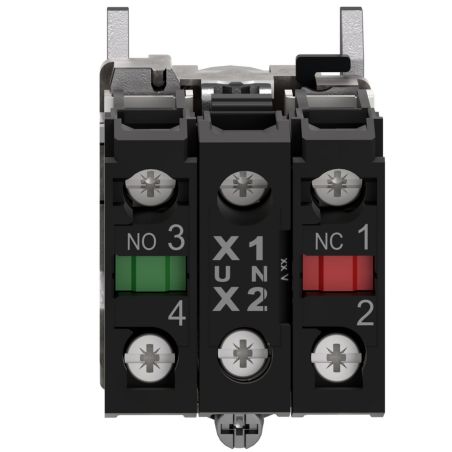

• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED

L'alimentation de la LED s'effectue sur des bornes dédiées en 24V CA ou CC. La tension peut être fournie soit directement par l'alimentation auxiliaire de votre armoire (typiquement 24VDC issue d'une alim stabilisée), soit pilotée par une sortie d'automate pour signaler précisément l'état de marche de la machine.

Applications et domaines d'utilisation

Grâce à sa double fonction commande de marche + signalisation visuelle, le bouton poussoir lumineux Harmony XB4BW33B5 vert s'utilise dans de très nombreux secteurs :

• Pupitres de commande automate : démarrage avec retour visuel d'état piloté par l'API
• Machines-outils : démarrage de cycle avec confirmation lumineuse de la marche
• Lignes de production automatisées : commande de mise en route avec indication active
• Convoyeurs et chaînes de production : visualisation immédiate du fonctionnement
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Salles de contrôle : visualisation à distance des équipements en marche
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV
• Armoires électriques industrielles : commande + voyant de marche dans un seul appareil

Normes et certifications

Le XB4BW33B5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées.

Pourquoi choisir le bouton poussoir lumineux Schneider XB4BW33B5 ?

En optant pour le Schneider Harmony XB4BW33B5, vous équipez vos pupitres de la combinaison la plus universelle de l'industrie : un bouton de marche vert qui s'illumine pour confirmer l'état actif de la machine. Cette ergonomie éprouvée réduit les erreurs opérateur, simplifie la formation et accélère la prise de décision en cas d'anomalie. Avec son bloc 1NO + 1NF à ouverture positive, sa LED 100 000 heures et sa compatibilité 24VACDC, il s'intègre naturellement dans les armoires modernes pilotées par automate. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir lumineux représente un investissement productif pour vos installations neuves comme pour vos opérations de modernisation.
