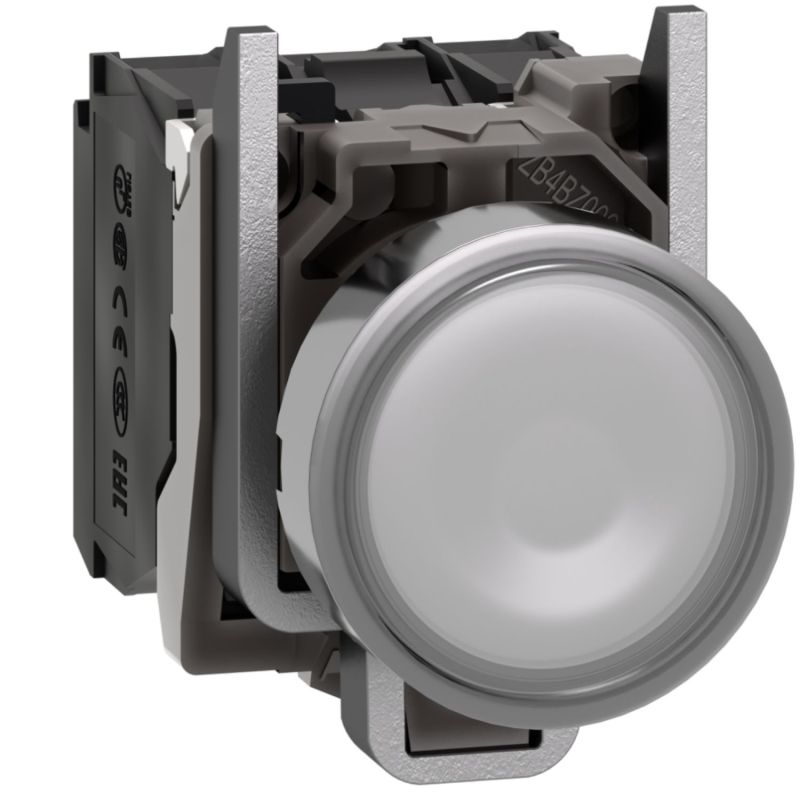

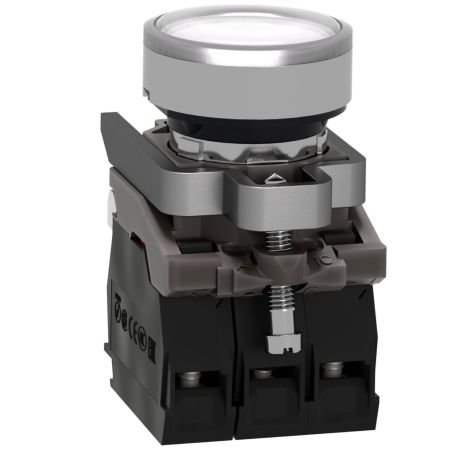

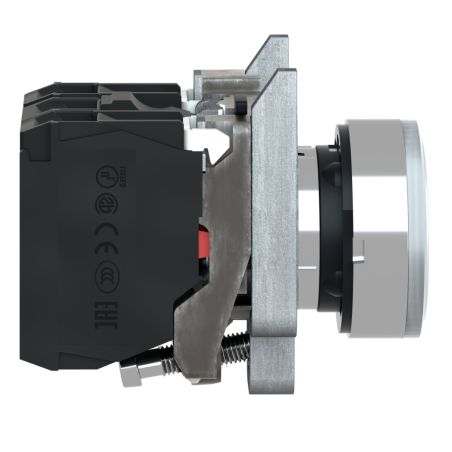

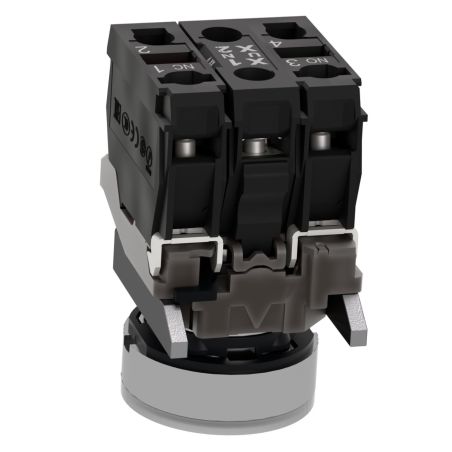

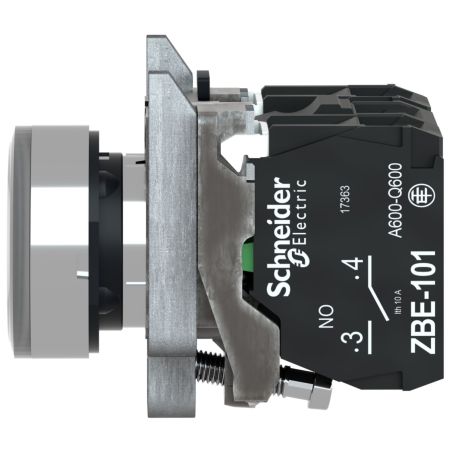

XB4BW31M5 Schneider - Harmony XB4 - poussoir lumineux LED complet blanc - Ø22 - 230V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB4BW31M5 : alimentation 230V CA directe sur le secteur

Le bouton poussoir lumineux XB4BW31M5 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle se distingue par son alimentation LED en 230V CA, qui permet un branchement direct sur la tension secteur sans nécessiter de transformateur ni d'alimentation auxiliaire stabilisée. Une solution particulièrement pertinente pour les installations électriques classiques, les coffrets de commande domestique-tertiaire et les applications où l'ajout d'une alim 24V serait disproportionné. Avec sa tête blanche, sa LED haute luminosité et son bloc 1NO+1NF à ouverture positive, il offre une commande complète prête à câbler.

L'avantage du 230V CA : pas besoin d'alimentation auxiliaire

Le choix entre une LED 24V CA/CC et une LED 230V CA est une décision technique structurante pour votre installation. L'alimentation 230V CA du XB4BW31M5 présente plusieurs avantages spécifiques :

• Branchement direct sur le secteur : la LED utilise la tension principale du circuit, sans transformation préalable
• Économie de matériel : pas besoin d'investir dans une alimentation stabilisée 24V juste pour piloter quelques voyants
• Câblage simplifié : moins de fils, moins de borniers, moins de potentiel d'erreur
• Encombrement réduit de l'armoire : l'alim 24V occupe une place qui peut être réutilisée pour d'autres fonctions
• Idéal pour les petites installations où une alim auxiliaire serait surdimensionnée
• Compatibilité directe avec les circuits de commande historiques en 230V CA

Quand privilégier le 230V CA plutôt que le 24V CA/CC ?

Le choix dépend essentiellement de l'architecture de votre armoire :

• Choisir le 230V CA si votre circuit de commande est déjà en 230V (relais 230V, automate alimenté en 230V, installation tertiaire) — c'est le cas du XB4BW31M5
• Choisir le 24V CA/CC si votre armoire dispose déjà d'une alim 24V pour les automates et capteurs (le standard industriel moderne) — préférer alors la version XB4BW31B5

Le XB4BW31M5 est particulièrement répandu sur les installations existantes en rénovation, les petits coffrets de commande et les applications tertiaires où la simplicité de câblage prime sur la sécurité TBT (très basse tension).

L'avantage du bouton poussoir lumineux : visualiser l'état en un coup d'œil

Un bouton-poussoir lumineux ne se contente pas de transmettre une commande : il offre également une information visuelle de retour. Cette double fonction (commande + signalisation) présente plusieurs avantages décisifs :

• Confirmation visuelle que la commande a bien été prise en compte
• Retour d'état en temps réel sur la fonction commandée
• Identification à distance : la LED reste visible même à plusieurs mètres ou dans un environnement peu éclairé
• Réduction de l'encombrement du pupitre : un seul appareil remplace un bouton + un voyant
• Lisibilité accrue en environnement bruyant où le retour sonore est inaudible
• Sécurité opérateur renforcée : pas de doute sur l'action effectuée

La technologie LED universelle Schneider

La gamme Harmony XB4 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 14 mA en 230V CA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

Cette LED est universelle au sens où le même bloc peut être associé à différentes couleurs de têtes au sein de la gamme XB4, ce qui simplifie la gestion des stocks et la maintenance.

Pourquoi un bouton poussoir blanc lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le blanc est traditionnellement utilisé pour les fonctions générales sans signification spécifique :

• Validation ou confirmation neutre d'une action
• Démarrage de cycle (en alternative au vert dans certaines conventions)
• Commande auxiliaire sans criticité particulière
• Signalisation neutre (par exemple, présence tension, mode automatique actif)

En version lumineuse, le blanc devient particulièrement intéressant : sa neutralité visuelle laisse toute la place à la fonction lumineuse qui devient le principal vecteur d'information. La LED allumée se voit immédiatement, sans interférer avec le code couleur des autres commandes du pupitre.

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB4BW31M5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer une fonction (envoi de signal, alimentation d'un relais, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour couper une fonction en parallèle (sécurité, désactivation d'une autre commande, etc.)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit de sécurité en garantissant mécaniquement la coupure, même en cas de soudure des contacts ou de défaillance du ressort.

Caractéristiques techniques détaillées

Construction et dimensions

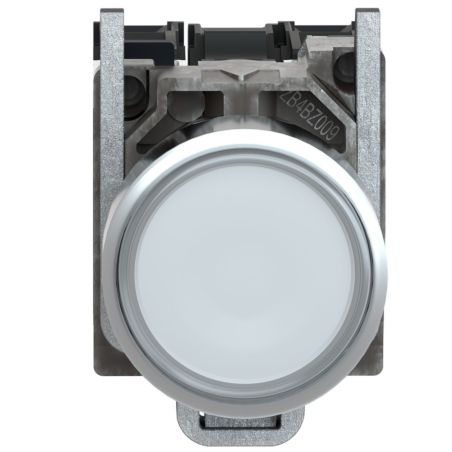

La tête de manœuvre du XB4BW31M5 est de forme ronde avec un profil blanc affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions du produit complet (47 x 30 x 57 mm) intègrent le bloc lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 97 g.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 230 à 240V CA (50/60 Hz)
• Plage de tension acceptée : 195 à 264V CA
• Consommation : 14 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB4BW31M5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BW31M5 un investissement durable, parfaitement adapté aux postes de commande à usage intensif. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur.

Étanchéité et résistance aux environnements hostiles

Le XB4BW31M5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales. La lentille lisse en matière plastique haute résistance préserve la luminosité de la LED même après des cycles répétés de nettoyage haute pression.

Installation et raccordement du bouton poussoir XB4BW31M5

Montage simple et rapide

L'installation du XB4BW31M5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système breveté Schneider, garantissant une liaison mécanique excellente et un démontage facile pour la maintenance.

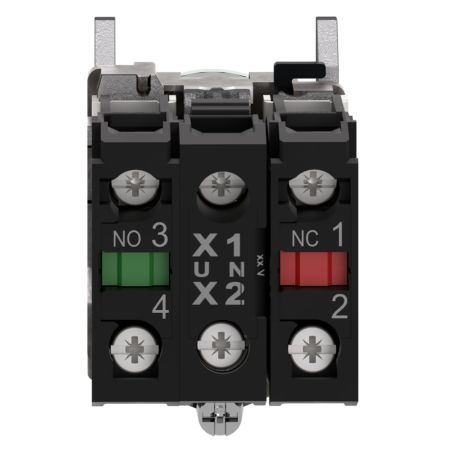

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED en 230V CA

L'alimentation de la LED s'effectue sur des bornes dédiées en 230V CA. Le câblage est direct depuis votre source secteur (phase + neutre). Précaution importante : la présence de tension secteur sur les bornes du bouton implique de respecter les règles habituelles de sécurité électrique (consignation avant intervention, protection différentielle, etc.). Pour les installations soumises à des contraintes TBT (très basse tension de sécurité), privilégier la version 24V CA/CC (XB4BW31B5).

Applications et domaines d'utilisation

Grâce à son alimentation LED 230V CA directe, le bouton poussoir lumineux Harmony XB4BW31M5 s'utilise idéalement dans les contextes suivants :

• Coffrets de commande tertiaires : gestion d'éclairage, ventilation, équipements généraux
• Petites armoires industrielles sans alimentation auxiliaire 24V dédiée
• Installations en rénovation sur circuits de commande historiques en 230V
• Applications de chauffage et CVC : commandes de circulateurs, vannes motorisées
• Pupitres simples où l'ajout d'une alim 24V serait disproportionné
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV

Normes et certifications

Le XB4BW31M5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées.

Pourquoi choisir le bouton poussoir lumineux Schneider XB4BW31M5 ?

En optant pour le Schneider Harmony XB4BW31M5, vous équipez vos installations d'une commande lumineuse directement compatible avec votre tension secteur 230V CA, sans nécessiter d'alimentation auxiliaire. Une solution simple, économique et efficace pour les coffrets de commande où l'ajout d'une alim 24V dédiée n'aurait pas de sens. Avec son bloc 1NO + 1NF à ouverture positive, sa LED 100 000 heures et sa résistance exceptionnelle aux environnements industriels, il représente le compromis idéal entre simplicité de câblage et performances professionnelles. Livré en 24/48h depuis nos stocks et garanti 18 mois.
