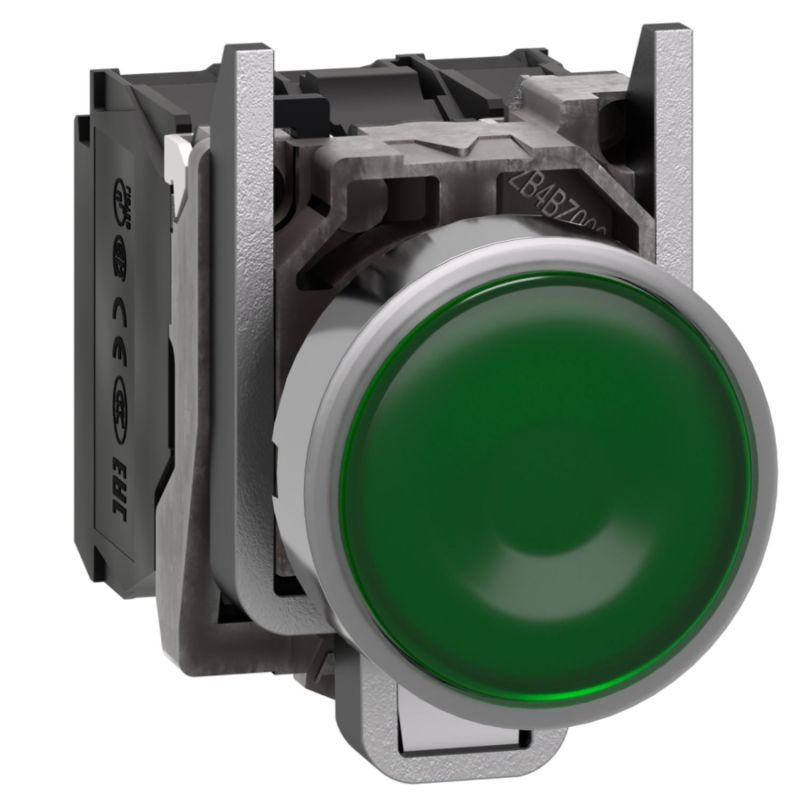

XB4BW33M5 Schneider - Harmony XB4 - poussoir lumineux LED complet vert - Ø22 - 230V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB4BW33M5 : témoin de marche vert sur secteur 230V

Le bouton poussoir lumineux XB4BW33M5 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle réunit deux configurations très demandées dans une seule référence : la tête verte normalisée pour la marche, qui s'illumine pour confirmer l'état actif de la machine, et l'alimentation LED directe en 230V CA qui évite d'avoir à installer une alim auxiliaire 24V. Une solution simple, économique et professionnelle pour équiper les coffrets tertiaires, les installations CVC, les petites armoires industrielles et les rénovations où l'on souhaite un témoin de marche fiable sans complexifier le câblage.

Vert lumineux 230V : la combinaison idéale pour signaler une marche sur circuit secteur

L'association d'une tête verte, d'une LED et d'une alimentation 230V CA répond à un besoin très concret : signaler visuellement qu'une fonction est en marche sur un circuit où la tension principale est déjà disponible. Sur des installations sans automate ni alimentation 24V (typiquement les coffrets tertiaires, les armoires CVC, ou les anciennes installations industrielles), c'est la configuration la plus simple et la plus efficace :

• Le câble d'alimentation de la LED se connecte directement à la phase commandée par le contacteur ou le relais de marche
• Dès que la fonction est active, la LED reçoit le 230V et s'allume
• L'opérateur visualise immédiatement l'état "en marche" depuis n'importe quel point de l'installation
• Aucune électronique intermédiaire, aucune alim auxiliaire, aucun raccordement supplémentaire

Quelques exemples concrets d'utilisation

• Pompe ou circulateur en marche : LED alimentée par la même phase que le moteur
• Ventilation en fonctionnement : voyant lié au démarrage du ventilateur
• Éclairage de zone enclenché : retour visuel sur tableau central
• Cycle automatique actif : témoin alimenté par le contacteur de mode
• Présence tension générale : voyant connecté à la phase d'arrivée du circuit

L'avantage du 230V CA : pas besoin d'alimentation auxiliaire

Le choix entre une LED 24V CA/CC et une LED 230V CA est une décision technique structurante. L'alimentation 230V CA du XB4BW33M5 présente plusieurs avantages spécifiques :

• Branchement direct sur le secteur : la LED utilise la tension principale du circuit, sans transformation préalable
• Économie de matériel : pas besoin d'investir dans une alimentation stabilisée 24V juste pour piloter quelques voyants
• Câblage simplifié : moins de fils, moins de borniers, moins de potentiel d'erreur
• Encombrement réduit de l'armoire : l'alim 24V occupe une place qui peut être réutilisée pour d'autres fonctions
• Idéal pour les petites installations où une alim auxiliaire serait surdimensionnée
• Compatibilité directe avec les circuits de commande historiques en 230V CA

Quand privilégier le 230V CA plutôt que le 24V CA/CC ?

• Choisir le 230V CA (XB4BW33M5) si votre circuit de commande est déjà en 230V (relais 230V, automate alimenté en 230V, installation tertiaire ou rénovation)
• Choisir le 24V CA/CC (XB4BW33B5) si votre armoire dispose déjà d'une alim 24V pour les automates et capteurs (le standard industriel moderne)

Pourquoi un bouton poussoir vert lumineux ?

Dans l'industrie comme dans le tertiaire, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le vert est universellement associé aux fonctions de :

• Mise en marche de machine ou d'équipement
• Démarrage de cycle de production
• Mise sous tension auxiliaire
• Validation de mode normal ou retour à l'état nominal

En version lumineuse, le vert prend une dimension supplémentaire : il ne se contente plus de désigner la commande de marche, il signale aussi visuellement que la marche est effective. Cette double information (la couleur indique la fonction, la lumière indique l'état) est immédiatement comprise par tout opérateur, sans formation spécifique : c'est le code visuel le plus universel de l'industrie et du tertiaire.

La technologie LED universelle Schneider

La gamme Harmony XB4 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 14 mA en 230V CA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

Le bloc LED est universel au sens où il fonctionne pour toutes les couleurs de têtes de la gamme XB4 — la couleur verte émise est filtrée par la lentille colorée intégrée à la tête.

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB4BW33M5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer le démarrage (alimentation d'un contacteur, signal vers une centrale, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour verrouiller mécaniquement une autre fonction (par exemple, désactiver une sortie complémentaire pendant le démarrage)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure, même en cas de soudure des contacts.

Caractéristiques techniques détaillées

Construction et dimensions

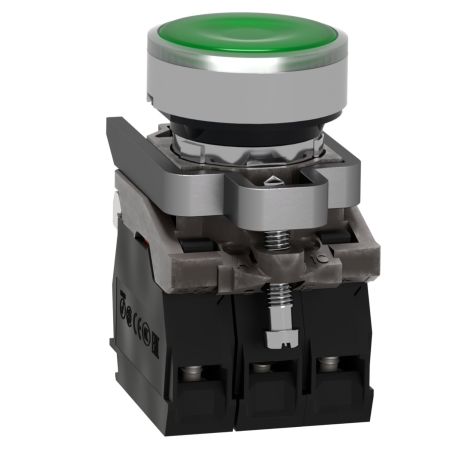

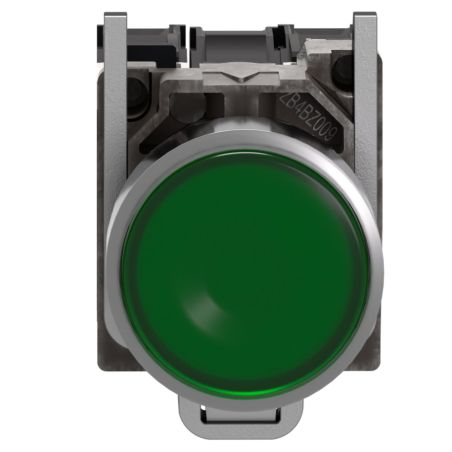

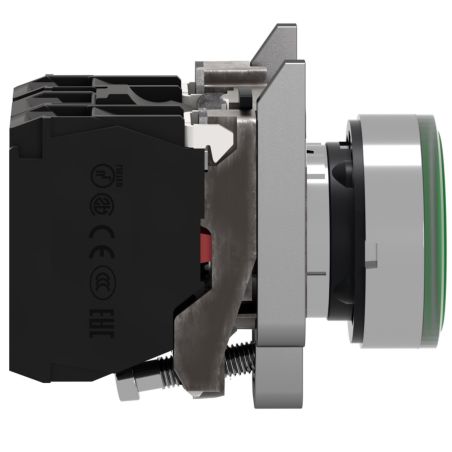

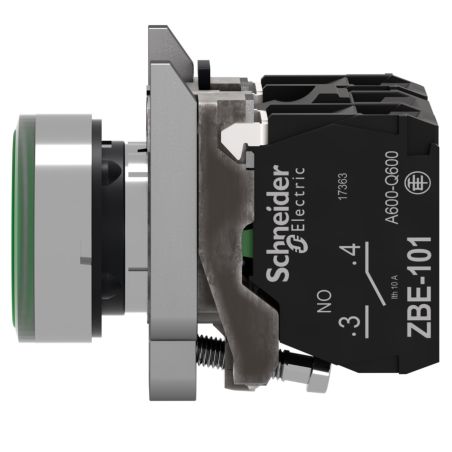

La tête de manœuvre du XB4BW33M5 est de forme ronde avec un profil vert affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions du produit complet (47 x 30 x 57 mm) intègrent le bloc lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 97 g.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 230 à 240V CA (50/60 Hz)
• Plage de tension acceptée : 195 à 264V CA
• Consommation : 14 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB4BW33M5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BW33M5 un investissement durable, parfaitement adapté aux postes de commande à usage intensif. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur.

Étanchéité et résistance aux environnements hostiles

Le XB4BW33M5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques le rendent adapté aussi bien aux environnements tertiaires propres qu'aux installations industrielles plus exigeantes (agroalimentaire, pharmaceutique, naval).

Installation et raccordement du bouton poussoir XB4BW33M5

Montage simple et rapide

L'installation du XB4BW33M5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système breveté Schneider, garantissant une liaison mécanique excellente et un démontage facile pour la maintenance.

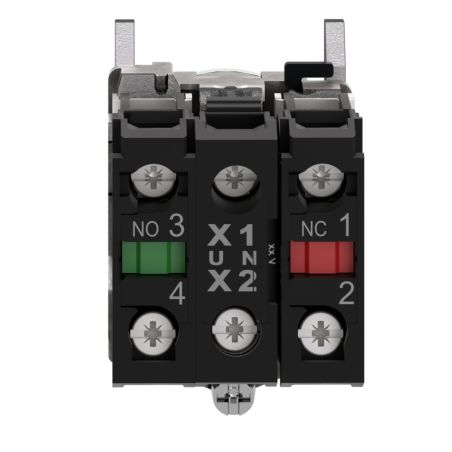

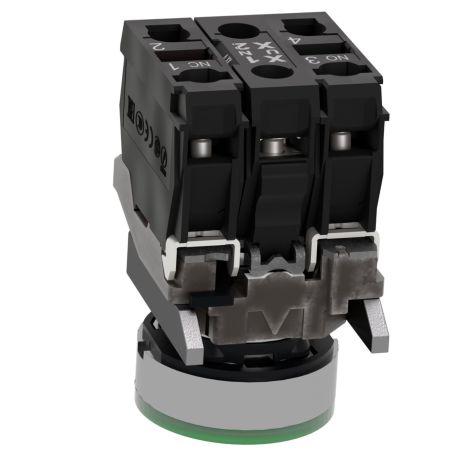

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED en 230V CA

L'alimentation de la LED s'effectue sur des bornes dédiées en 230V CA. Le câblage est direct depuis votre source secteur (phase + neutre). Pour utiliser la LED comme témoin de marche, il suffit de raccorder la phase de la LED à la sortie commandée du contacteur ou du relais de marche : la LED s'allumera automatiquement dès que la fonction sera activée. Précaution importante : la présence de tension secteur sur les bornes du bouton implique de respecter les règles habituelles de sécurité électrique (consignation avant intervention, protection différentielle). Pour les installations soumises à des contraintes TBT (très basse tension de sécurité), privilégier la version 24V CA/CC (XB4BW33B5).

Applications et domaines d'utilisation

Grâce à sa LED 230V verte, le bouton poussoir lumineux Harmony XB4BW33M5 s'utilise idéalement dans les contextes suivants :

• Coffrets de commande tertiaires : témoin de marche d'éclairage, de ventilation, de chauffage
• Installations CVC : voyant de fonctionnement de pompes, circulateurs, ventilateurs
• Tableaux de pompage et stations de relevage : signalisation de pompe en marche
• Petites armoires industrielles sans alimentation auxiliaire 24V dédiée
• Installations en rénovation sur circuits de commande historiques en 230V
• Tableaux d'éclairage scénique ou architectural : retour visuel de circuit allumé
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV

Normes et certifications

Le XB4BW33M5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées.

Pourquoi choisir le bouton poussoir lumineux Schneider XB4BW33M5 ?

En optant pour le Schneider Harmony XB4BW33M5, vous équipez vos installations d'un témoin de marche vert lumineux directement câblable en 230V CA, sans surcoût d'alimentation auxiliaire. C'est la solution la plus simple et la plus économique pour signaler visuellement qu'un équipement est en fonctionnement, dans tous les contextes où le circuit de commande utilise déjà la tension secteur. Avec son bloc 1NO + 1NF à ouverture positive, sa LED 100 000 heures et sa résistance exceptionnelle aux environnements industriels, il représente un excellent rapport qualité-prix pour les électriciens, intégrateurs et exploit
