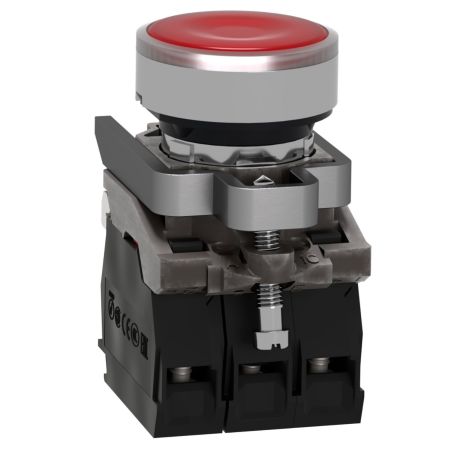

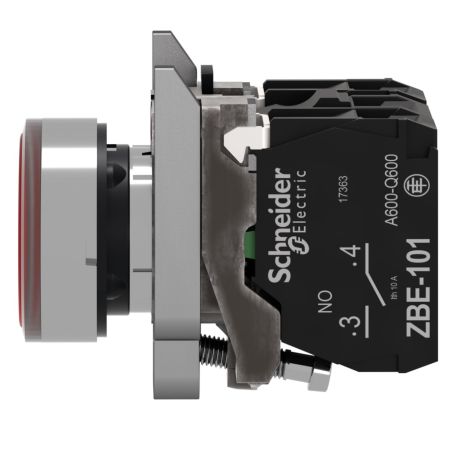

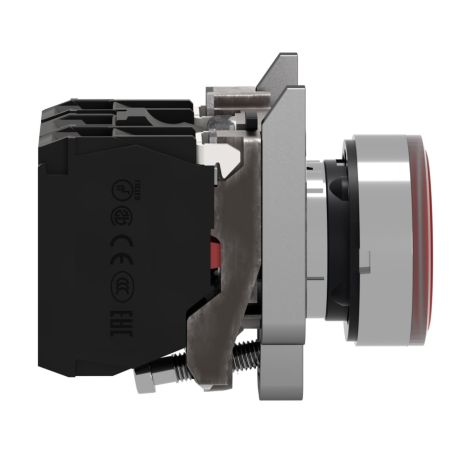

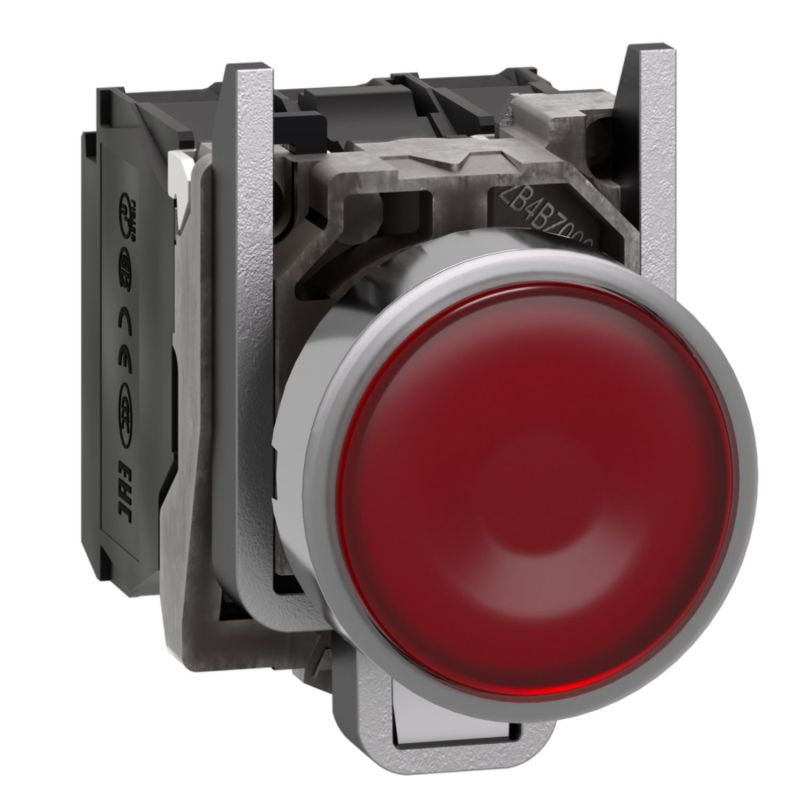

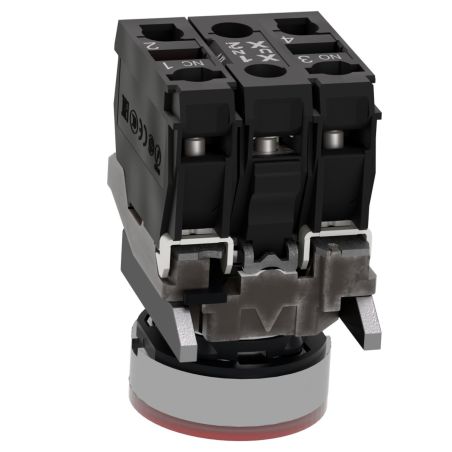

XB4BW34M5 Schneider - Harmony XB4 - poussoir lumineux LED complet rouge - Ø22 - 230V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB4BW34M5 : signalisation d'arrêt et d'alarme sur circuit 230V

Le bouton poussoir lumineux XB4BW34M5 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle combine une tête rouge affleurante normalisée pour les fonctions d'arrêt et de signalisation de défaut, une LED 230V CA alimentée directement sur le secteur, et un bloc double contact 1NO + 1NF à ouverture positive. C'est l'une des références les plus polyvalentes pour les armoires électriques classiques : il peut servir aussi bien de bouton d'arrêt avec retour visuel, que de témoin d'alarme, que de voyant de défaut, le tout dans un seul appareil compact.

Rouge lumineux 230V : la signature visuelle des défauts et arrêts

L'association d'une tête rouge, d'une LED et d'une alimentation 230V CA répond à plusieurs cas d'usage précis dans les armoires électriques. Sur un pupitre, voir une LED rouge allumée signifie immédiatement et sans ambiguïté qu'il y a un défaut, une alarme, ou qu'un arrêt est en cours. C'est un standard ergonomique universellement compris :

• Témoin de défaut : la LED s'allume en cas de disjonction, de surcharge ou de panne (alimentation câblée sur un contact auxiliaire de défaut)
• Voyant d'alarme : la LED s'allume en cas de seuil franchi (température, pression, niveau)
• Bouton d'arrêt avec retour : la LED confirme visuellement que l'arrêt a été activé
• Signalisation de coupure : la LED indique qu'un circuit critique a été coupé manuellement
• Mode dégradé ou maintenance : la LED signale qu'une intervention est en cours

Quelques exemples concrets d'utilisation

• Voyant de pompe en défaut : LED alimentée par un contact auxiliaire de protection moteur
• Témoin de coupure générale : LED câblée sur la sortie d'un contact auxiliaire de disjoncteur
• Bouton d'arrêt local avec retour visuel sur tableau de supervision
• Alarme niveau bas ou niveau haut sur cuves, réservoirs, bassins
• Signalisation de mode manuel ou de mode dégradé sur installation automatisée

Pourquoi un bouton poussoir rouge lumineux ?

Dans l'industrie comme dans le tertiaire, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le rouge est universellement associé aux fonctions de :

• Arrêt de machine ou de cycle
• Coupure de circuit ou désactivation
• Signalisation de défaut ou d'anomalie
• Alarme et alerte
• Acquittement d'une situation dangereuse

En version lumineuse, le rouge prend une dimension d'alerte renforcée : la LED allumée capte immédiatement l'attention et signale qu'une action corrective ou attentive est nécessaire. Cette double information (la couleur indique la criticité, la lumière indique l'état actif) est immédiatement comprise sans formation, ce qui en fait un atout sécuritaire majeur sur tout pupitre de commande.

Le bloc 1NO + 1NF à ouverture positive : sécurité de coupure renforcée

Le XB4BW34M5 est équipé d'un bloc de contact double 1NO + 1NF avec ouverture positive sur le NF, conformément à la CEI 60947-5-1 annexe K. Sur un bouton rouge, cette configuration prend tout son sens :

• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — c'est typiquement le contact principal d'arrêt qui assure la coupure du circuit de commande
• Contact NO (13-14) : se ferme à l'appui — utilisé en parallèle pour activer une fonction complémentaire (envoi de signal d'alerte vers un automate, allumage d'un voyant à distance, etc.)

L'ouverture positive : un gage de sécurité électrique

Le contact NF à ouverture positive est la configuration recommandée pour toutes les fonctions de sécurité. Lorsque l'opérateur appuie sur le bouton, l'ouverture du contact est garantie mécaniquement, sans dépendre uniquement d'un ressort qui pourrait défaillir ou de contacts qui pourraient se souder. Cette caractéristique est indispensable dans les circuits de commande où la sécurité ne peut souffrir aucun aléa : la pression mécanique exercée force l'ouverture, quel que soit l'état des contacts.

L'avantage du 230V CA : pas besoin d'alimentation auxiliaire

L'alimentation 230V CA du XB4BW34M5 présente plusieurs avantages spécifiques pour les installations sans circuit de commande basse tension :

• Branchement direct sur le secteur : la LED utilise la tension principale du circuit, sans transformation préalable
• Économie de matériel : pas besoin d'investir dans une alimentation stabilisée 24V juste pour piloter quelques voyants
• Câblage simplifié : moins de fils, moins de borniers, moins de potentiel d'erreur
• Encombrement réduit de l'armoire : l'alim 24V occupe une place qui peut être réutilisée pour d'autres fonctions
• Idéal pour les petites installations où une alim auxiliaire serait surdimensionnée
• Compatibilité directe avec les circuits de commande historiques en 230V CA

Quand privilégier le 230V CA plutôt que le 24V CA/CC ?

• Choisir le 230V CA (XB4BW34M5) si votre circuit de commande est déjà en 230V (relais 230V, automate alimenté en 230V, installation tertiaire ou rénovation)
• Choisir le 24V CA/CC si votre armoire dispose déjà d'une alim 24V pour les automates et capteurs (le standard industriel moderne)

La technologie LED universelle Schneider

La gamme Harmony XB4 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 14 mA en 230V CA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe — un atout crucial pour les fonctions d'alarme

Caractéristiques techniques détaillées

Construction et dimensions

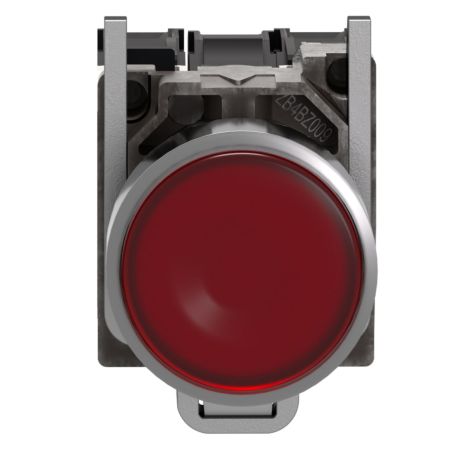

La tête de manœuvre du XB4BW34M5 est de forme ronde avec un profil rouge affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions du produit complet (47 x 30 x 57 mm) intègrent le bloc lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 97 g.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 230 à 240V CA (50/60 Hz)
• Plage de tension acceptée : 195 à 264V CA
• Consommation : 14 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB4BW34M5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BW34M5 un investissement durable, parfaitement adapté aux postes de commande à usage intensif. La force d'actionnement de 3,5 N (sur le contact NF) et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, avec une course rapide de 1,5 mm avant ouverture du contact NF — un déclenchement rapide adapté aux fonctions d'arrêt qui doivent réagir sans délai.

Étanchéité et résistance aux environnements hostiles

Le XB4BW34M5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques le rendent adapté aussi bien aux environnements tertiaires propres qu'aux installations industrielles plus exigeantes (agroalimentaire, pharmaceutique, naval).

Installation et raccordement du bouton poussoir XB4BW34M5

Montage simple et rapide

L'installation du XB4BW34M5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système breveté Schneider, garantissant une liaison mécanique excellente et un démontage facile pour la maintenance.

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m

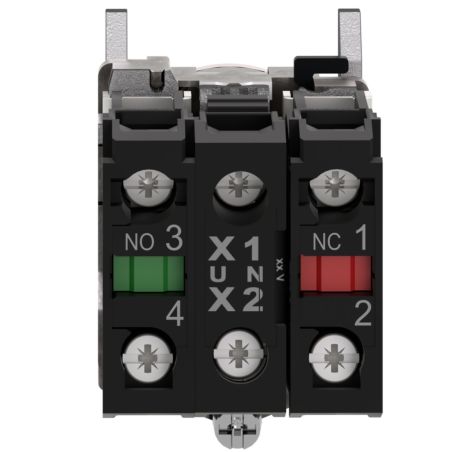

• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED en 230V CA

L'alimentation de la LED s'effectue sur des bornes dédiées en 230V CA. Pour utiliser la LED comme témoin de défaut, raccorder l'alimentation de la LED sur un contact auxiliaire « défaut » d'un disjoncteur, d'un relais de protection moteur ou d'un détecteur d'alarme. Pour l'utiliser comme retour visuel d'arrêt, raccorder la LED sur un contact témoin de l'état du circuit coupé. Précaution importante : la présence de tension secteur sur les bornes du bouton implique de respecter les règles habituelles de sécurité électrique (consignation avant intervention, protection différentielle).

Applications et domaines d'utilisation

Grâce à sa LED 230V rouge, le bouton poussoir lumineux Harmony XB4BW34M5 s'utilise idéalement dans les contextes suivants :

• Tableaux de pompage et stations de relevage : voyant de défaut pompe, alarme niveau
• Installations CVC : témoin de défaut ventilateur, surchauffe, anomalie
• Coffrets de commande tertiaires : signalisation d'incident, voyant d'alarme générale
• Petites armoires industrielles sans alimentation auxiliaire 24V dédiée
• Tableaux de supervision : retour visuel des états critiques sur installations distantes
• Installations en rénovation sur circuits de commande historiques en 230V
• Bouton d'arrêt de service avec confirmation visuelle d'état
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV

Note importante : pour les fonctions d'arrêt d'urgence selon la norme ISO 13850, il est recommandé d'utiliser un bouton coup-de-poing dédié plutôt qu'un bouton poussoir standard. Le XB4BW34M5 est en revanche parfaitement adapté aux fonctions d'arrêt opérationnel, de signalisation de défaut et de témoin d'alarme.

Normes et certifications

Le XB4BW34M5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées.

Pourquoi choisir le bouton poussoir lumineux Schneider XB4BW34M5 ?

En optant pour le Schneider Harmony XB4BW34M5, vous équipez vos installations d'un témoin rouge lumineux directement câblable en 230V CA, idéal pour signaler les défauts, alarmes et arrêts sur tous types de coffrets et armoires. La combinaison contact NF à ouverture positive + LED 230V + couleur rouge en fait un produit particulièrement polyvalent pour les électriciens, intégrateurs et exploitants : un seul appareil suffit pour réaliser un bouton d'arrêt, un voyant de défaut, ou un témoin d'alarme. Livré en 24/48h depuis nos stocks et garanti 18 mois, ce bouton poussoir lumineux représente le choix sûr pour vos installations CVC, tertiaires et industrielles.
