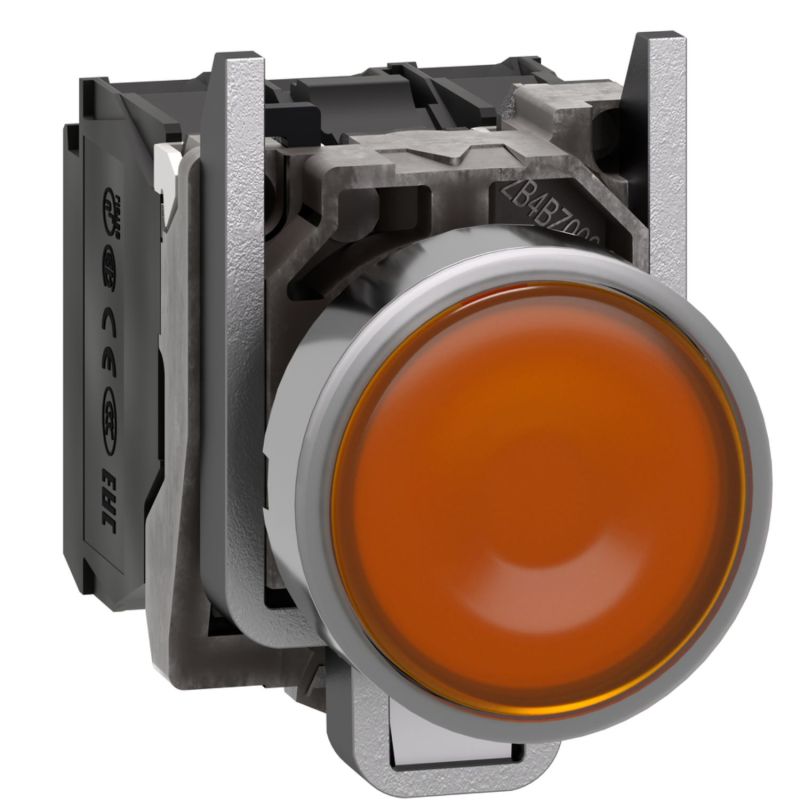

XB4BW35M5 Schneider - Harmony XB4 - poussoir lumineux LED complet orange - Ø22 - 230V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB4BW35M5 : la signalisation orange pour les alertes intermédiaires

Le bouton poussoir lumineux XB4BW35M5 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle se distingue par sa tête orange affleurante, une couleur de signalisation plus rare que le rouge ou le vert, mais qui occupe une place précise et précieuse dans le code couleur industriel. Associée à une LED 230V CA alimentée directement sur le secteur et à un bloc double contact 1NO + 1NF, cette référence est la solution idéale pour signaler des états d'alerte intermédiaire qui ne justifient ni la criticité du rouge, ni la simple attention du jaune.

Pourquoi choisir un bouton poussoir orange ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). L'orange occupe une position particulière dans ce code, avec une signification distincte et complémentaire des autres couleurs :

• Niveau d'alerte intermédiaire entre le jaune (attention) et le rouge (danger)
• Signalisation d'état anormal sans gravité immédiate (anomalie qui demande une action prochaine)
• Mode dégradé ou fonctionnement non nominal d'une installation
• Pré-alarme avant déclenchement d'une alarme rouge critique
• Avertissement renforcé nécessitant une attention particulière de l'opérateur
• Action de service ou de maintenance imminente

Le rôle unique de l'orange dans la hiérarchie visuelle

Sur un pupitre bien conçu, la hiérarchie visuelle des couleurs guide l'opérateur dans sa lecture et sa prise de décision :

• Vert : tout va bien, fonctionnement nominal
• Jaune : attention requise, action manuelle simple à effectuer
• Orange : alerte intermédiaire, anomalie à surveiller ou pré-alarme
• Rouge : danger, arrêt, défaut critique

L'orange permet ainsi de signaler des situations qui méritent attention sans déclencher la même réaction qu'un défaut critique. Sur des installations complexes (process industriel, traitement d'eau, énergie, bâtiment intelligent), cette nuance est précieuse pour ne pas saturer les opérateurs d'alarmes rouges et préserver leur réactivité face aux vraies urgences.

L'avantage du 230V CA : pas besoin d'alimentation auxiliaire

L'alimentation 230V CA du XB4BW35M5 présente plusieurs avantages spécifiques pour les installations sans circuit de commande basse tension :

• Branchement direct sur le secteur : la LED utilise la tension principale du circuit, sans transformation préalable
• Économie de matériel : pas besoin d'investir dans une alimentation stabilisée 24V juste pour piloter quelques voyants
• Câblage simplifié : moins de fils, moins de borniers, moins de potentiel d'erreur
• Encombrement réduit de l'armoire : l'alim 24V occupe une place qui peut être réutilisée pour d'autres fonctions
• Idéal pour les petites installations où une alim auxiliaire serait surdimensionnée
• Compatibilité directe avec les circuits de commande historiques en 230V CA

L'avantage du bouton poussoir lumineux : visualiser l'état en un coup d'œil

Un bouton-poussoir lumineux ne se contente pas de transmettre une commande : il offre également une information visuelle de retour. Dans le cas spécifique de l'orange, la LED prend tout son sens car elle permet de :

• Signaler une alerte sans intervention humaine : la LED s'allume automatiquement quand le seuil intermédiaire est franchi
• Attirer l'attention sans pour autant déclencher une réaction d'urgence
• Permettre une action préventive avant que la situation ne s'aggrave et passe au rouge
• Faciliter le diagnostic en donnant un retour immédiat sur l'état d'un équipement

La technologie LED universelle Schneider

La gamme Harmony XB4 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 14 mA en 230V CA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB4BW35M5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer une fonction d'acquittement (envoi de signal vers un automate confirmant que l'opérateur a vu l'alerte)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour couper une fonction en parallèle (désactivation d'une sortie, mise en mode dégradé manuel, etc.)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure.

Caractéristiques techniques détaillées

Construction et dimensions

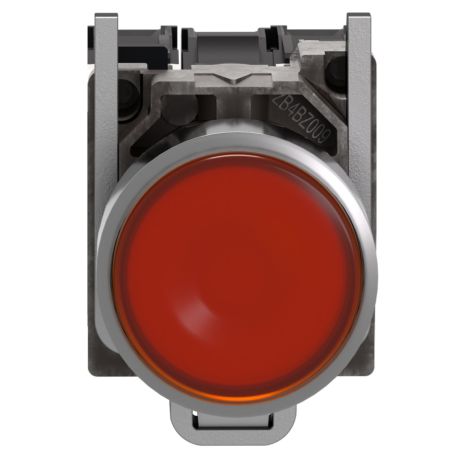

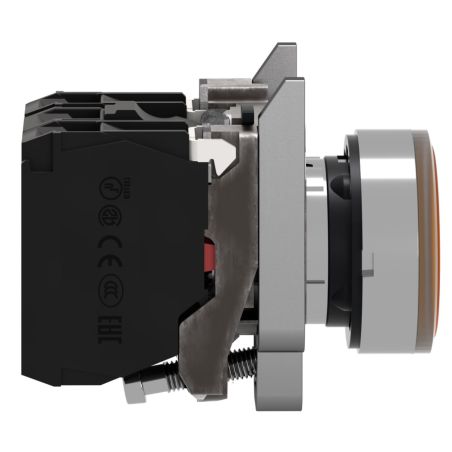

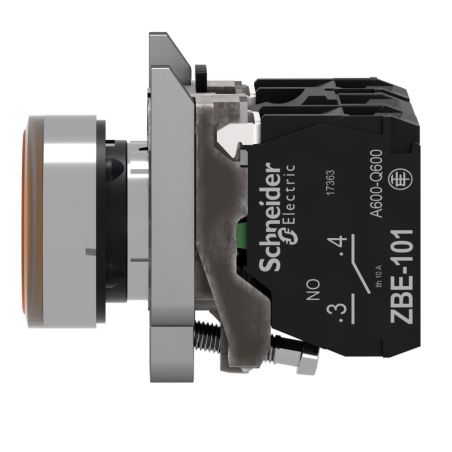

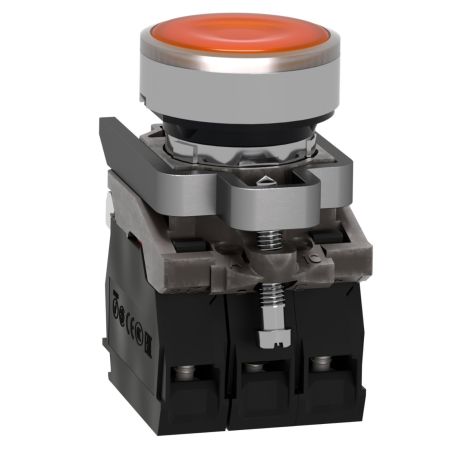

La tête de manœuvre du XB4BW35M5 est de forme ronde avec un profil orange affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 97 g.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 230 à 240V CA (50/60 Hz)
• Plage de tension acceptée : 195 à 264V CA
• Consommation : 14 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB4BW35M5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BW35M5 un investissement durable, parfaitement adapté aux postes de commande à usage intensif. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur.

Étanchéité et résistance aux environnements hostiles

Le XB4BW35M5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques le rendent adapté aussi bien aux environnements tertiaires propres qu'aux installations industrielles plus exigeantes (agroalimentaire, pharmaceutique, naval).

Installation et raccordement du bouton poussoir XB4BW35M5

Montage simple et rapide

L'installation du XB4BW35M5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système breveté Schneider, garantissant une liaison mécanique excellente et un démontage facile pour la maintenance.

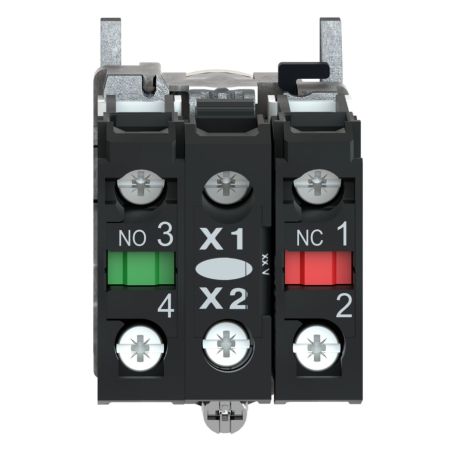

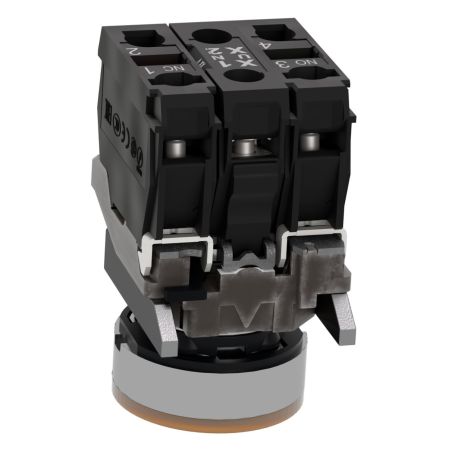

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED en 230V CA

L'alimentation de la LED s'effectue sur des bornes dédiées en 230V CA. Pour utiliser la LED comme témoin de pré-alarme ou d'état dégradé, raccorder l'alimentation de la LED sur la sortie d'un capteur de seuil intermédiaire, d'un détecteur de pré-défaut ou d'un automate qui pilote l'état d'alerte. Précaution importante : la présence de tension secteur sur les bornes du bouton implique de respecter les règles habituelles de sécurité électrique (consignation avant intervention, protection différentielle).

Applications et domaines d'utilisation

Grâce à sa LED 230V orange, le bouton poussoir lumineux Harmony XB4BW35M5 s'utilise idéalement dans les contextes suivants :

• Stations de traitement d'eau : signalisation de pré-alarme niveau, anomalie process
• Installations CVC : témoin de mode dégradé, encrassement filtres, pré-défaut
• Tableaux de supervision : alerte intermédiaire entre l'état nominal et le défaut critique
• Process industriels continus : signalisation de dérive de paramètres avant déclenchement d'alarme
• Systèmes de pompage : témoin d'usure, pré-alarme cavitation, anomalie sans arrêt
• Tableaux énergie et distribution : pré-alerte de surcharge, déséquilibre de phases
• Bâtiments tertiaires intelligents : signalisation de maintenance imminente
• Acquittement d'alerte : bouton à appuyer pour confirmer la prise de connaissance d'une anomalie
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression

Normes et certifications

Le XB4BW35M5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées.

Pourquoi choisir le bouton poussoir lumineux Schneider XB4BW35M5 ?

En optant pour le Schneider Harmony XB4BW35M5, vous équipez vos installations d'un témoin orange lumineux 230V CA qui apporte une nuance précieuse à la hiérarchie visuelle de vos pupitres. Là où le rouge déclencherait une intervention d'urgence et où le jaune ne suffirait pas à exprimer la criticité, l'orange permet de signaler intelligemment les états dégradés et les pré-alarmes qui nécessitent une attention particulière sans saturer les opérateurs. Avec son bloc 1NO + 1NF à ouverture positive, sa LED 100 000 heures et son alimentation directe sur le secteur, il représente un choix expert pour les installations de process, de traitement et de supervision où la finesse de la signalisation fait la différence. Livré en 24/48h depuis nos stocks et garanti 18 mois.
