XB4BW36M5 Schneider - Harmony XB4 - poussoir lumineux LED complet bleu - Ø22 - 230V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB4BW36M5 : signalisation bleue d'action obligatoire en 230V

Le bouton poussoir lumineux XB4BW36M5 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle se distingue par sa tête bleue affleurante, couleur peu courante mais hautement codifiée dans la norme industrielle, associée à une LED 230V CA alimentée directement sur le secteur. C'est la solution idéale pour distinguer visuellement les commandes critiques nécessitant une action obligatoire de l'opérateur (acquittement, validation contrainte, mise en service spécifique) sur des installations électriques classiques en 230V.

Pourquoi choisir un bouton poussoir bleu lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le bleu se distingue des autres couleurs par sa fonction unique : il signale une action obligatoire, c'est-à-dire une commande que l'opérateur doit nécessairement actionner dans une situation donnée. Il est traditionnellement associé aux fonctions de :

• Acquittement obligatoire avant la reprise d'un cycle ou d'une fonction
• Mise en service contrainte d'une fonction spécifique avant démarrage
• Validation forcée imposée par la procédure d'exploitation
• Action préalable requise avant un démarrage ou un changement de mode
• Commandes auxiliaires spécifiques à une procédure de sécurité
• Mise en route conditionnelle (par exemple, lubrification avant démarrage)

L'avantage de la version lumineuse pour signaler une action requise

Là où un bouton bleu non lumineux indique simplement la fonction du bouton (action obligatoire), la version lumineuse apporte une dimension supplémentaire : signaler activement que l'action est requise maintenant. La LED s'allume quand le système attend l'intervention de l'opérateur — elle s'éteint quand l'action a été effectuée. C'est un élément ergonomique précieux qui :

• Attire l'attention sur la commande à effectuer sans utiliser le rouge (réservé aux défauts)
• Évite les oublis dans les procédures multi-étapes
• Confirme visuellement que l'étape obligatoire a bien été franchie (LED éteinte)
• Distingue clairement les commandes obligatoires des commandes facultatives sur le pupitre

L'avantage du 230V CA : pas besoin d'alimentation auxiliaire

L'alimentation 230V CA du XB4BW36M5 présente plusieurs avantages spécifiques pour les installations sans circuit de commande basse tension :

• Branchement direct sur le secteur : la LED utilise la tension principale du circuit, sans transformation préalable
• Économie de matériel : pas besoin d'investir dans une alimentation stabilisée 24V juste pour piloter quelques voyants
• Câblage simplifié : moins de fils, moins de borniers, moins de potentiel d'erreur
• Encombrement réduit de l'armoire : l'alim 24V occupe une place qui peut être réutilisée pour d'autres fonctions
• Idéal pour les petites installations où une alim auxiliaire serait surdimensionnée
• Compatibilité directe avec les circuits de commande historiques en 230V CA

La technologie LED universelle Schneider

La gamme Harmony XB4 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 14 mA en 230V CA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB4BW36M5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour valider l'action obligatoire (envoi du signal de validation vers l'automate, autorisation de poursuite du cycle, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour désactiver une condition de blocage (libération d'un verrouillage, sortie d'un mode contraint, etc.)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure, ce qui est particulièrement important dans les circuits de validation où aucun aléa n'est acceptable.

Caractéristiques techniques détaillées

Construction et dimensions

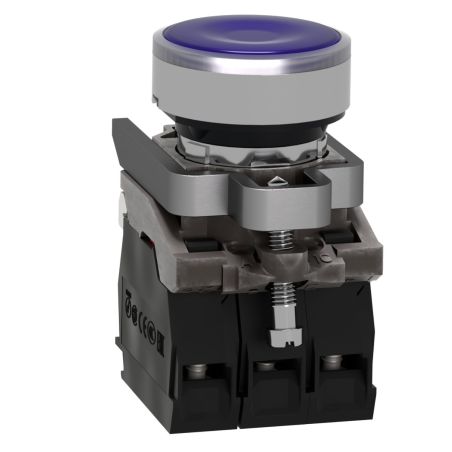

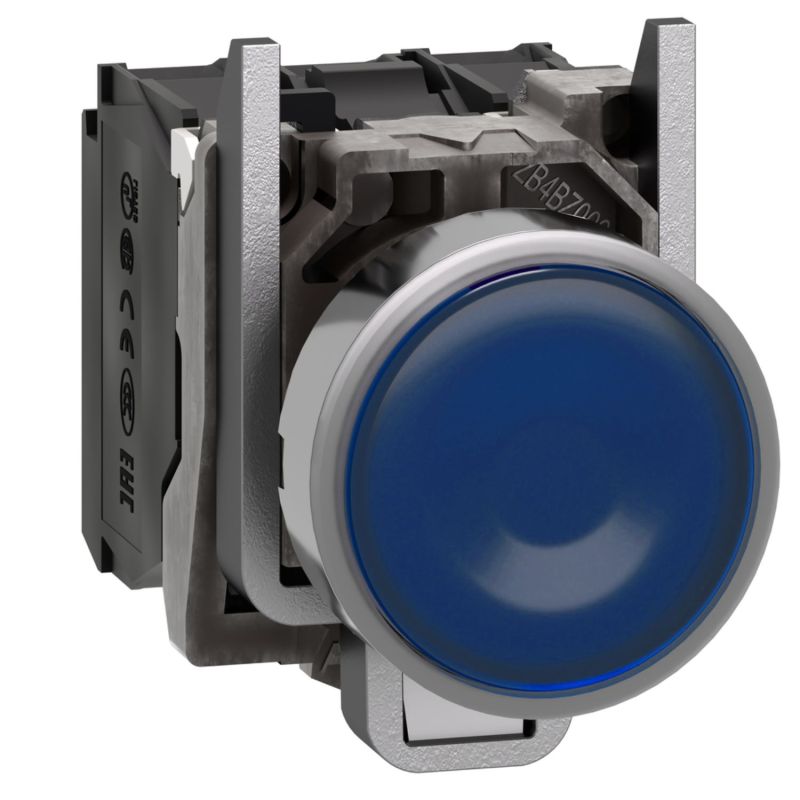

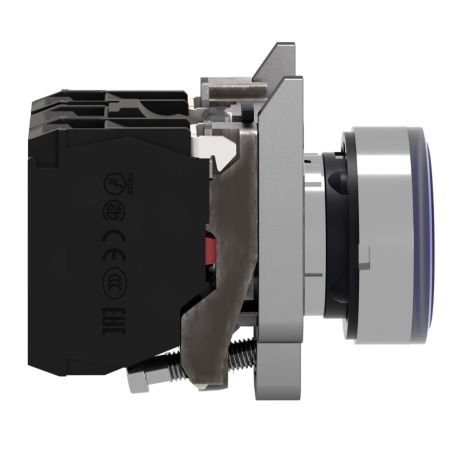

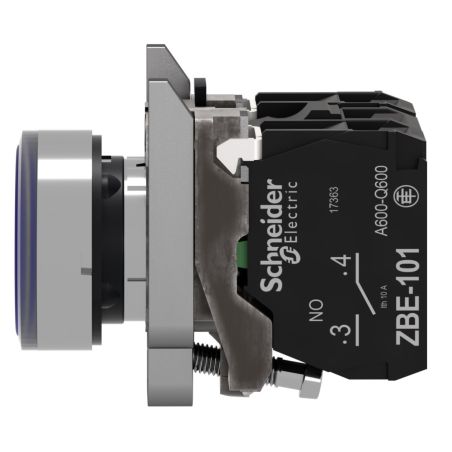

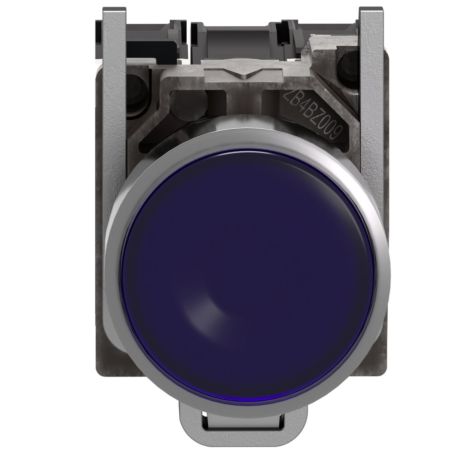

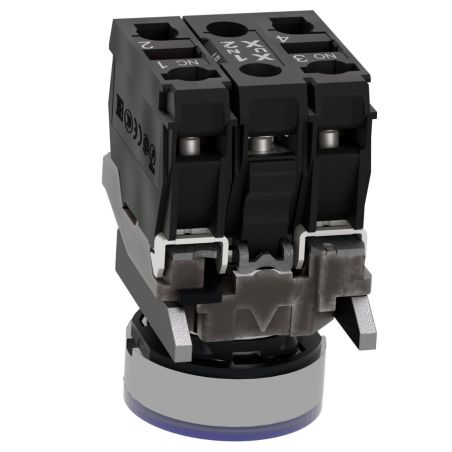

La tête de manœuvre du XB4BW36M5 est de forme ronde avec un profil bleu affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 97 g.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 230 à 240V CA (50/60 Hz)
• Plage de tension acceptée : 195 à 264V CA
• Consommation : 14 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB4BW36M5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB4BW36M5 un investissement durable, parfaitement adapté aux postes de commande à usage intensif. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur.

Étanchéité et résistance aux environnements hostiles

Le XB4BW36M5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques le rendent adapté aussi bien aux environnements tertiaires propres qu'aux installations industrielles plus exigeantes (agroalimentaire, pharmaceutique, naval).

Installation et raccordement du bouton poussoir XB4BW36M5

Montage simple et rapide

L'installation du XB4BW36M5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système breveté Schneider, garantissant une liaison mécanique excellente et un démontage facile pour la maintenance.

Raccordement électrique des contacts

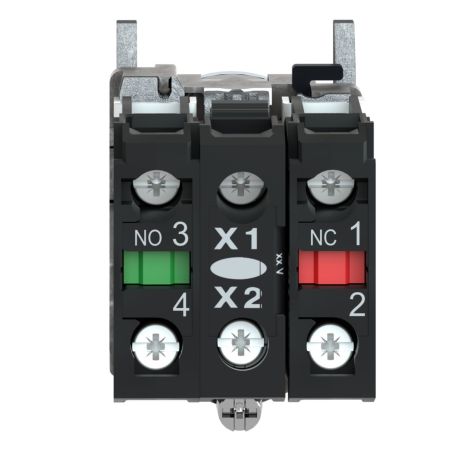

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED en 230V CA

L'alimentation de la LED s'effectue sur des bornes dédiées en 230V CA. Pour utiliser le bouton comme commande d'action obligatoire avec retour visuel, la LED est typiquement pilotée par une sortie d'automate ou un circuit logique : elle s'allume quand le système attend l'action obligatoire, et s'éteint dès que l'action a été validée par appui sur le bouton. Précaution importante : la présence de tension secteur sur les bornes du bouton implique de respecter les règles habituelles de sécurité électrique (consignation avant intervention, protection différentielle).

Applications et domaines d'utilisation

Grâce à sa LED 230V bleue, le bouton poussoir lumineux Harmony XB4BW36M5 s'utilise idéalement dans les contextes suivants :

• Procédures de mise en service : signalisation des étapes obligatoires d'une séquence de démarrage
• Acquittement de cycle : bouton à valider avant reprise d'une production interrompue
• Tableaux de commande process : indication d'action préalable requise (lubrification, purge, mise en chauffe)
• Installations CVC complexes : validation de mode opérationnel imposé par la régulation
• Coffrets de commande tertiaires : fonctions de configuration ou de paramétrage manuel
• Tableaux de supervision : signalisation d'action attendue de l'opérateur
• Procédures de maintenance : étapes de validation manuelle dans un protocole
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV

Normes et certifications

Le XB4BW36M5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées.

Pourquoi choisir le bouton poussoir lumineux Schneider XB4BW36M5 ?

En optant pour le Schneider Harmony XB4BW36M5, vous équipez vos installations d'un témoin bleu lumineux 230V CA qui matérialise visuellement les commandes critiques nécessitant une action obligatoire de l'opérateur. Sa rareté visuelle sur les pupitres en fait un atout de différenciation : il distingue clairement les fonctions contraintes des commandes courantes, et la LED active guide intuitivement l'opérateur dans les procédures complexes. Avec son bloc 1NO + 1NF à ouverture positive, sa LED 100 000 heures et son alimentation directe sur le secteur, il représente un choix expert pour les installations où la qualité de la signalisation conditionne la fiabilité des procédures. Livré en 24/48h depuis nos stocks et garanti 18 mois.
