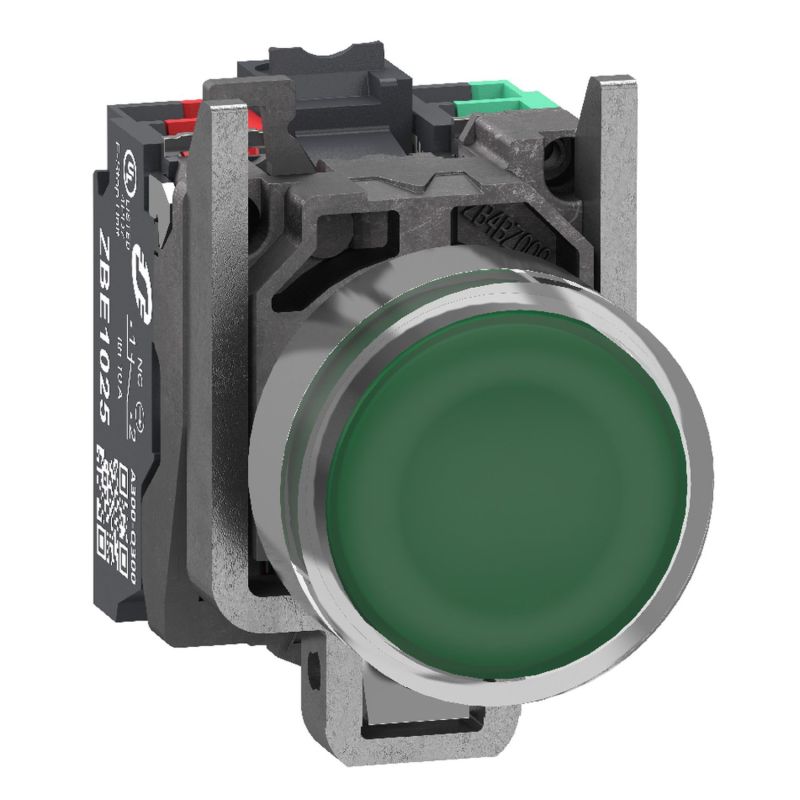

XB4BW33B55 Schneider - Harmony XB4 - poussoir lumineux LED complet vert - Ø22 - 24VACDC - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB4BW33B55 : la commande de marche Push-In nouvelle génération

Le bouton poussoir lumineux XB4BW33B55 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle représente le haut de gamme des commandes de marche industrielles en réunissant dans un seul appareil quatre caractéristiques décisives : la signalétique verte normalisée pour la marche, la LED 24VACDC qui confirme visuellement l'état actif, le bloc double contact 1NO + 1NF à ouverture positive, et la technologie Push-In pour un câblage sans outil. Pour les tableautiers et intégrateurs qui montent des armoires automatisées en série, c'est la référence qui maximise à la fois la qualité d'usage opérateur et la productivité d'installation.

La combinaison gagnante : vert + LED + 24V + Push-In

Cette référence n'est pas un simple bouton lumineux : c'est une solution complète optimisée pour les armoires industrielles modernes. Chaque caractéristique répond à un besoin précis du marché professionnel :

• Tête verte = signalétique universelle de la marche (norme CEI 60073)
• LED intégrée = visualisation immédiate de l'état actif de la machine
• 24V CA/CC = tension standard des automates et alimentations industrielles modernes
• Push-In = câblage sans outil, jusqu'à 50 % plus rapide qu'un raccordement à vis
• Bloc 1NO + 1NF = polyvalence électrique pour les circuits de commande complexes

L'ensemble forme un produit clé en main pour les pupitres à fort volume de fabrication : pas de compromis sur l'ergonomie opérateur, pas de compromis sur la rapidité d'intégration.

Vert lumineux : la signature visuelle de la marche en cours

L'association d'une tête verte et d'un éclairage LED est l'une des combinaisons les plus emblématiques de l'industrie. Pour un opérateur, voir une LED verte allumée sur un pupitre signifie immédiatement et sans ambiguïté que la fonction commandée est active et fonctionne correctement :

• Identification immédiate de l'état "machine en marche" depuis l'autre bout d'un atelier
• Confirmation visuelle que la commande de démarrage a bien été prise en compte
• Détection rapide d'un arrêt anormal : extinction de la LED = anomalie probable
• Réduction des erreurs opérateur : pas besoin de vérifier l'écran ou la documentation
• Cohérence visuelle avec les autres signalisations vertes du pupitre

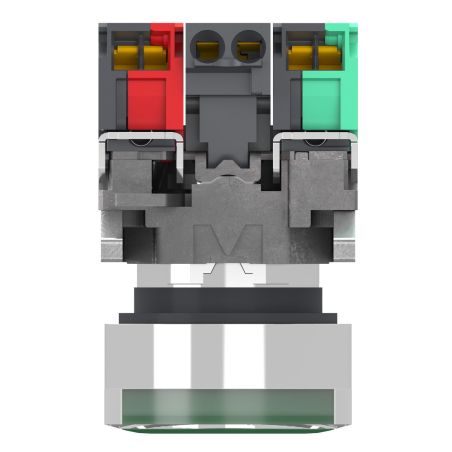

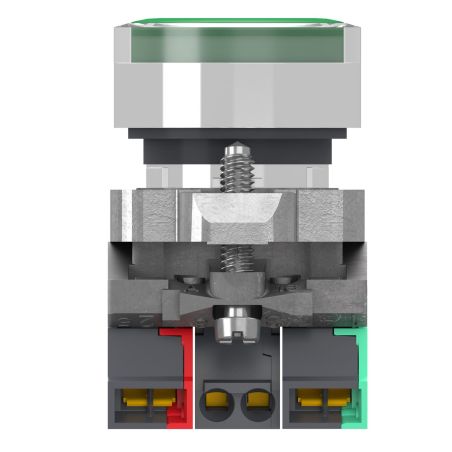

La technologie Push-In : un câblage plus rapide et plus fiable

Le système de raccordement Push-In représente une véritable avancée par rapport aux borniers à vis traditionnels. Son principe est simple mais redoutablement efficace :

• Insertion directe du fil rigide ou avec embout : il suffit de pousser le conducteur dans la borne
• Connexion automatique par ressort, garantissant une pression de contact constante
• Aucun outil nécessaire pour le serrage
• Maintien fiable même en cas de vibrations importantes (pas de risque de desserrage progressif)
• Gain de temps estimé jusqu'à 50 % sur les opérations de câblage en série
• Réduction des risques d'erreur liés à un mauvais couple de serrage

Un atout multiplié sur les boutons lumineux

Le gain de temps Push-In est particulièrement marqué sur les boutons lumineux qui nécessitent davantage de raccordements qu'un bouton simple : en plus des contacts NO et NF, il faut câbler les bornes d'alimentation de la LED. Au total, jusqu'à 6 raccordements à effectuer par appareil — autant d'opérations sur lesquelles le Push-In fait gagner du temps. Sur une armoire équipée de 20 boutons lumineux, le différentiel de temps entre une version vis-étrier et une version Push-In peut atteindre plusieurs heures de travail.

L'avantage du 24V CA/CC : compatibilité avec les automates modernes

Le 24V CA/CC est la tension standard de l'industrie moderne pour les circuits de commande, les automates programmables, les capteurs et les actionneurs basse tension. C'est la tension du standard PLC dans le monde entier. Choisir cette version offre plusieurs avantages :

• Compatibilité directe avec les sorties d'automate sans interface ni relais intermédiaire
• Sécurité TBT (très basse tension) : aucun risque d'électrisation lors du contact accidentel
• Tolérance étendue : la LED accepte aussi bien le CA que le CC, simplifiant les choix de câblage
• Standard universel : compatible avec toutes les marques d'automates (Siemens, Schneider, Allen-Bradley, etc.)
• Pilotage logique : la LED peut refléter directement un état remonté par l'automate

Pourquoi un bouton poussoir vert lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le vert est universellement associé aux fonctions de :

• Mise en marche de machine ou d'équipement
• Démarrage de cycle de production
• Mise sous tension auxiliaire
• Validation de mode normal ou retour à l'état nominal

En version lumineuse, le vert prend une dimension supplémentaire : il ne se contente plus de désigner la commande de marche, il signale aussi visuellement que la marche est effective. Cette double information (la couleur indique la fonction, la lumière indique l'état) est immédiatement comprise par tout opérateur, sans formation spécifique.

La technologie LED universelle Schneider

La gamme Harmony XB4 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 15 mA en 24V, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

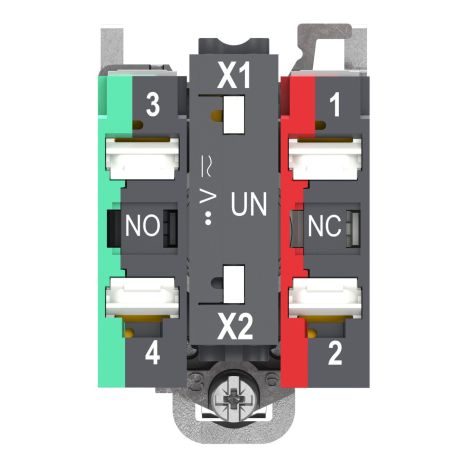

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

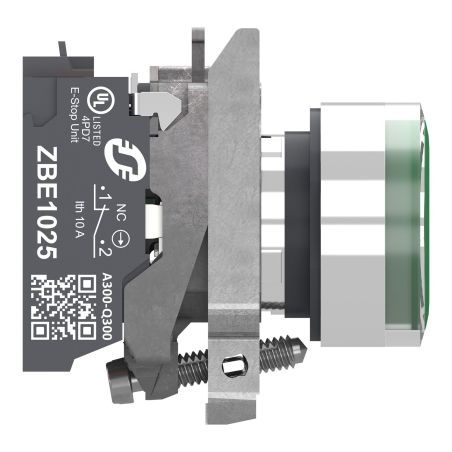

Le XB4BW33B55 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer le démarrage (envoi de signal vers l'automate, alimentation d'un relais de marche, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour verrouiller mécaniquement une autre fonction (par exemple, désactiver le bouton d'arrêt pendant la phase de démarrage, ou confirmer l'état de marche dans un circuit de surveillance)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure.

Caractéristiques techniques détaillées

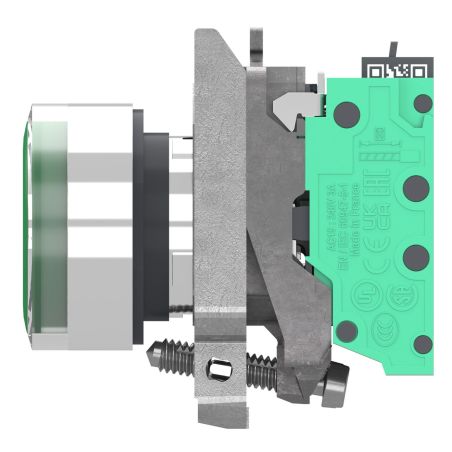

Construction et dimensions

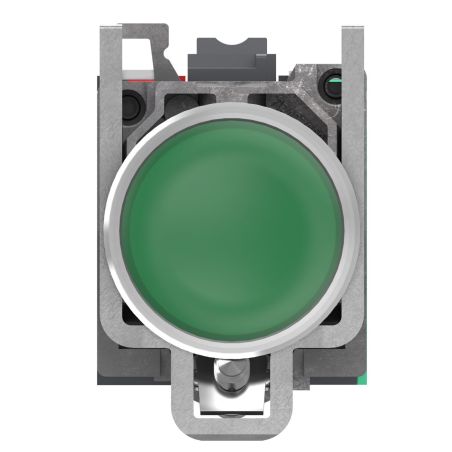

La tête de manœuvre du XB4BW33B55 est de forme ronde avec un profil vert affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Avec ses dimensions compactes (47 x 30 x 48,2 mm), il offre une profondeur réduite par rapport aux modèles à vis-étrier (qui font 57 mm), libérant de l'espace précieux dans les armoires électriques modulaires. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 84 g.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 24V CA/CC (50/60 Hz)
• Plage de tension acceptée : 20,4 à 26,4V (CC ou CA)
• Consommation : 15 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 300 V
• Tension de tenue aux chocs (Uimp) : 4 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Spécifications du raccordement Push-In

• Section maximale avec embout : 2 x 1,5 mm²
• Section minimale sans embout : 1 x 0,34 mm²
• Conformité : CEI 60947-1

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB4BW33B55 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 4 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles fait du XB4BW33B55 un investissement durable. La force d'actionnement de 2,45 N (plus douce que les modèles vis-étrier) et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, réduisant la fatigue lors d'utilisations intensives sur les postes de production.

Étanchéité et résistance aux environnements hostiles

Le XB4BW33B55 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations renforcée : 5 gn (10-500 Hz) et 25 mm crête à crête (2-10 Hz)
• Tenue aux chocs : jusqu'à 50 gn (demi-onde sinusoïdale)

Le raccordement Push-In renforce la résistance aux vibrations en supprimant les risques de desserrage progressif des vis — un atout supplémentaire pour la fiabilité dans le temps des installations soumises à fortes contraintes mécaniques.

Installation et raccordement du bouton poussoir XB4BW33B55

Montage simple et rapide

L'installation du XB4BW33B55 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système breveté Schneider, garantissant une liaison mécanique excellente et un démontage facile pour la maintenance.

Raccordement Push-In : mode opératoire

Pour raccorder un fil au XB4BW33B55 :

• Préparer le fil : dénuder sur 10 mm environ (avec ou sans embout selon préférence)
• Insérer le conducteur directement dans la borne Push-In
• La connexion est immédiate : un clic confirme le maintien
• Pour retirer le fil : appuyer sur le poussoir de déverrouillage de la borne

Le procédé est identique pour les contacts NO/NF et pour l'alimentation de la LED, ce qui simplifie la formation des techniciens et la rapidité d'exécution sur l'ensemble des raccordements de l'appareil.

Alimentation de la LED en 24V CA/CC

L'alimentation de la LED s'effectue sur des bornes dédiées en 24V CA ou CC. Pour utiliser la LED comme témoin de marche, raccorder l'alimentation sur la sortie d'un automate qui pilote l'état "machine en marche", ou sur un contact auxiliaire d'un contacteur de marche.

Applications et domaines d'utilisation

Grâce à sa combinaison gagnante (vert + LED + 24V + Push-In), le bouton poussoir lumineux Harmony XB4BW33B55 s'utilise idéalement dans les contextes suivants :

• Tableautiers et intégrateurs : production en série d'armoires de commande automatisées
• Pupitres de commande automate : démarrage avec retour visuel d'état piloté par l'API
• Machines-outils modernes : démarrage de cycle avec confirmation lumineuse
• Lignes de production automatisées : commande de mise en route avec voyant intégré
• Convoyeurs et chaînes de production : visualisation immédiate du fonctionnement
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Maintenance industrielle : remplacement rapide sans démontage complexe
• Salles de contrôle : visualisation à distance des équipements en marche
• Armoires modulaires : profondeur réduite pour optimisation de l'espace

Normes et certifications

Le XB4BW33B55 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E
• CSA C22.2 No 60947-1, 60947-5-1, 158, 65
• IACS E10 (applications navales)
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL, CSA, EAC, CCC, IECEE CB Scheme) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris pour l'export vers la Russie (EAC), la Chine (CCC) et l'Amérique du Nord.

Pourquoi choisir le bouton poussoir lumineux Schneider XB4BW33B55 ?

En optant pour le Schneider Harmony XB4BW33B55, vous équipez vos pupitres de la solution la plus aboutie du marché pour les commandes de marche industrielles modernes : signalisation verte normalisée, retour visuel par LED, compatibilité 24V CA/CC, et raccordement Push-In sans outil. Cette combinaison réduit drastiquement les temps de câblage tout en offrant une ergonomie opérateur de premier plan. Pour les tableautiers, intégrateurs et bureaux d'études qui équipent des armoires automatisées en série, c'est l'investissement productif par excellence : qualité Schneider, productivité Push-In, ergonomie LED. Livré en 24/48h depuis nos stocks et garanti 18 mois.
