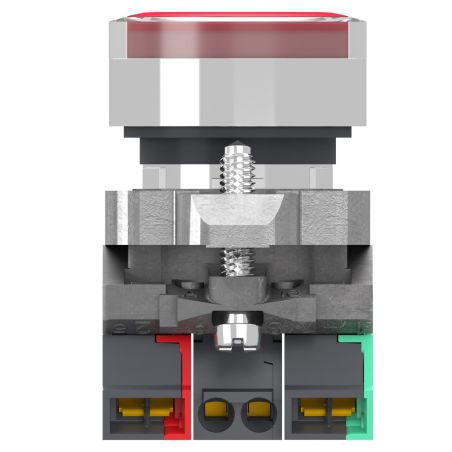

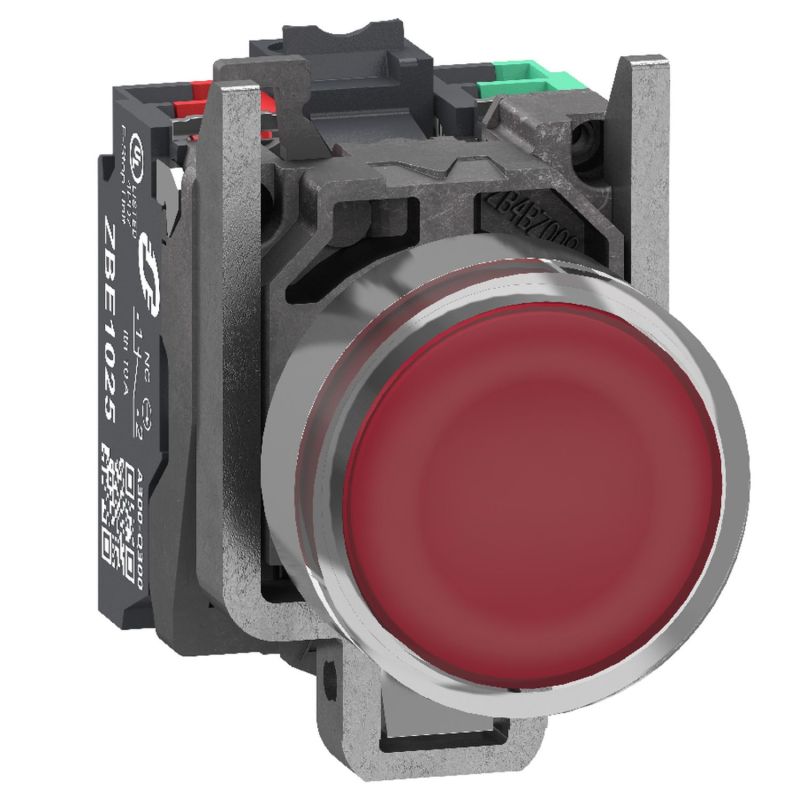

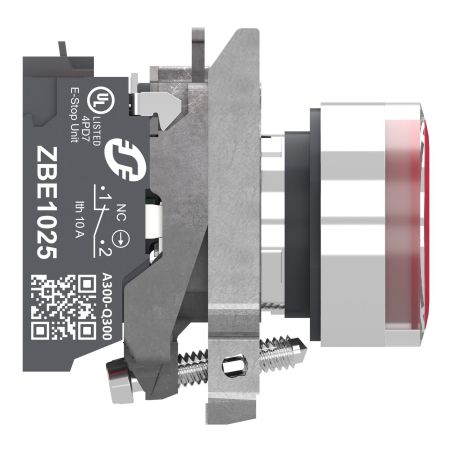

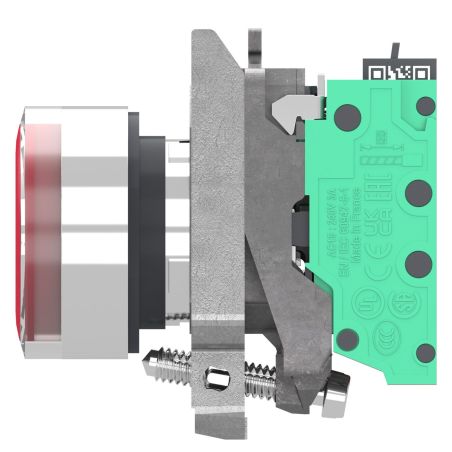

XB4BW34B55 Schneider - Harmony XB4 - poussoir lumineux LED complet rouge - Ø22 - 24VACDC - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB4BW34B55 : la signalisation d'arrêt Push-In nouvelle génération

Le bouton poussoir lumineux XB4BW34B55 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle représente le haut de gamme des boutons d'arrêt et témoins de défaut industriels en réunissant dans un seul appareil quatre caractéristiques décisives : la signalétique rouge normalisée pour l'arrêt et la sécurité, la LED 24VACDC qui signale visuellement les défauts pilotés par automate, le bloc double contact 1NO + 1NF à ouverture positive, et la technologie Push-In pour un câblage sans outil. Pour les tableautiers et intégrateurs qui montent des armoires automatisées en série, c'est la référence qui maximise à la fois la sécurité opérateur et la productivité d'installation.

La combinaison gagnante : rouge + LED + 24V + Push-In

Cette référence n'est pas un simple bouton lumineux : c'est une solution complète optimisée pour les fonctions critiques sur armoires modernes. Chaque caractéristique répond à un besoin précis du marché professionnel :

• Tête rouge = signalétique universelle d'arrêt, défaut et sécurité (norme CEI 60073)
• LED intégrée = visualisation immédiate d'un défaut ou d'un état d'alarme
• 24V CA/CC = tension standard des automates pour pilotage logique direct
• Push-In = câblage sans outil, jusqu'à 50 % plus rapide qu'un raccordement à vis
• Bloc 1NO + 1NF à ouverture positive = sécurité de coupure mécaniquement garantie

L'ensemble forme un produit clé en main pour les boutons d'arrêt avec retour visuel et les voyants d'alarme à fort volume de fabrication : pas de compromis sur la sécurité, pas de compromis sur la rapidité d'intégration.

Rouge lumineux 24V : la signature visuelle des défauts pilotée par automate

L'association d'une tête rouge, d'une LED et d'une alimentation 24V CA/CC permet un pilotage logique direct par automate, ce qui décuple les usages possibles :

• Témoin de défaut piloté par API : la LED s'allume sur commande logique de l'automate, en réponse à un état programmé (surcharge, capteur en défaut, dépassement de seuil)
• Voyant d'alarme intelligent : la LED reflète une condition complexe calculée par l'automate (combinaison de plusieurs capteurs)
• Bouton d'arrêt avec retour : la LED confirme visuellement que l'arrêt a été pris en compte par le système
• Signalisation de mode dégradé : la LED indique qu'un cycle automatique a été interrompu
• Acquittement de défaut : appui sur le bouton pour confirmer la prise de connaissance d'un défaut signalé

Quelques exemples concrets d'utilisation

• Voyant de pompe en défaut : LED pilotée par la sortie d'automate qui surveille la protection moteur
• Témoin de surchauffe : LED commandée par un seuil de température calculé par l'API
• Bouton d'arrêt local avec retour visuel sur tableau de supervision distant
• Alarme niveau bas/haut sur cuves, réservoirs, bassins, pilotée par automate de niveau
• Signalisation de cycle interrompu sur ligne de production automatisée

La technologie Push-In : un câblage plus rapide et plus fiable

Le système de raccordement Push-In représente une véritable avancée par rapport aux borniers à vis traditionnels. Son principe est simple mais redoutablement efficace :

• Insertion directe du fil rigide ou avec embout : il suffit de pousser le conducteur dans la borne
• Connexion automatique par ressort, garantissant une pression de contact constante
• Aucun outil nécessaire pour le serrage
• Maintien fiable même en cas de vibrations importantes (pas de risque de desserrage progressif)
• Gain de temps estimé jusqu'à 50 % sur les opérations de câblage en série
• Réduction des risques d'erreur liés à un mauvais couple de serrage

Un atout multiplié sur les boutons lumineux

Le gain de temps Push-In est particulièrement marqué sur les boutons lumineux qui nécessitent davantage de raccordements qu'un bouton simple : en plus des contacts NO et NF, il faut câbler les bornes d'alimentation de la LED. Au total, jusqu'à 6 raccordements à effectuer par appareil — autant d'opérations sur lesquelles le Push-In fait gagner du temps. Sur une armoire équipée de 20 boutons lumineux, le différentiel de temps entre une version vis-étrier et une version Push-In peut atteindre plusieurs heures de travail.

L'avantage du 24V CA/CC : compatibilité avec les automates modernes

Le 24V CA/CC est la tension standard de l'industrie moderne pour les circuits de commande, les automates programmables, les capteurs et les actionneurs basse tension. Choisir cette version offre plusieurs avantages :

• Compatibilité directe avec les sorties d'automate sans interface ni relais intermédiaire
• Sécurité TBT (très basse tension) : aucun risque d'électrisation lors du contact accidentel
• Tolérance étendue : la LED accepte aussi bien le CA que le CC, simplifiant les choix de câblage
• Standard universel : compatible avec toutes les marques d'automates (Siemens, Schneider, Allen-Bradley, etc.)
• Pilotage logique : la LED peut refléter directement un état remonté par l'automate

Pourquoi un bouton poussoir rouge lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le rouge est universellement associé aux fonctions de :

• Arrêt de machine ou de cycle
• Coupure de circuit ou désactivation
• Signalisation de défaut ou d'anomalie
• Alarme et alerte
• Acquittement d'une situation dangereuse

En version lumineuse, le rouge prend une dimension d'alerte renforcée : la LED allumée capte immédiatement l'attention et signale qu'une action corrective ou attentive est nécessaire. Cette double information (la couleur indique la criticité, la lumière indique l'état actif) est immédiatement comprise sans formation, ce qui en fait un atout sécuritaire majeur sur tout pupitre de commande.

Le bloc 1NO + 1NF à ouverture positive : sécurité de coupure renforcée

Le XB4BW34B55 est équipé d'un bloc de contact double 1NO + 1NF avec ouverture positive sur le NF, conformément à la CEI 60947-5-1 annexe K. Sur un bouton rouge, cette configuration prend tout son sens :

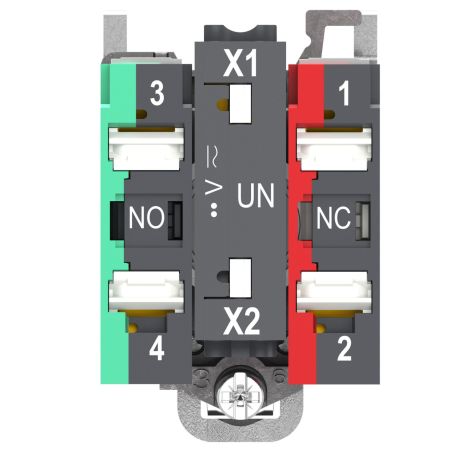

• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — c'est typiquement le contact principal d'arrêt qui assure la coupure du circuit de commande
• Contact NO (13-14) : se ferme à l'appui — utilisé en parallèle pour activer une fonction complémentaire (envoi de signal d'alerte vers l'automate, allumage d'un voyant à distance, etc.)

L'ouverture positive : un gage de sécurité électrique

Le contact NF à ouverture positive est la configuration recommandée pour toutes les fonctions de sécurité. Lorsque l'opérateur appuie sur le bouton, l'ouverture du contact est garantie mécaniquement, sans dépendre uniquement d'un ressort qui pourrait défaillir ou de contacts qui pourraient se souder. Cette caractéristique est indispensable dans les circuits de commande où la sécurité ne peut souffrir aucun aléa.

La technologie LED universelle Schneider

La gamme Harmony XB4 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 15 mA en 24V, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe — un atout crucial pour les fonctions d'alarme

Caractéristiques techniques détaillées

Construction et dimensions

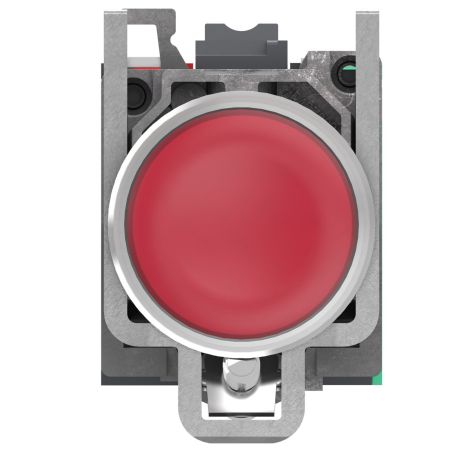

La tête de manœuvre du XB4BW34B55 est de forme ronde avec un profil rouge affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Avec ses dimensions compactes (47 x 30 x 48,2 mm), il offre une profondeur réduite par rapport aux modèles à vis-étrier (qui font 57 mm), libérant de l'espace précieux dans les armoires électriques modulaires. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 84 g.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 24V CA/CC (50/60 Hz)
• Plage de tension acceptée : 20,4 à 26,4V (CC ou CA)
• Consommation : 15 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 300 V
• Tension de tenue aux chocs (Uimp) : 4 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Spécifications du raccordement Push-In

• Section maximale avec embout : 2 x 1,5 mm²
• Section minimale sans embout : 1 x 0,34 mm²
• Conformité : CEI 60947-1

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB4BW34B55 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 4 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles fait du XB4BW34B55 un investissement durable. La force d'actionnement de 2,25 N (sur le contact NF) et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, avec une course rapide de 1,217 mm avant ouverture du contact NF — un déclenchement adapté aux fonctions d'arrêt qui doivent réagir sans délai.

Étanchéité et résistance aux environnements hostiles

Le XB4BW34B55 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations renforcée : 5 gn (10-500 Hz) et 25 mm crête à crête (2-10 Hz)
• Tenue aux chocs : jusqu'à 50 gn (demi-onde sinusoïdale)

Le raccordement Push-In renforce la résistance aux vibrations en supprimant les risques de desserrage progressif des vis — un atout supplémentaire pour la fiabilité dans le temps des fonctions d'arrêt et de signalisation de défaut.

Installation et raccordement du bouton poussoir XB4BW34B55

Montage simple et rapide

L'installation du XB4BW34B55 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système breveté Schneider, garantissant une liaison mécanique excellente et un démontage facile pour la maintenance.

Raccordement Push-In : mode opératoire

Pour raccorder un fil au XB4BW34B55 :

• Préparer le fil : dénuder sur 10 mm environ (avec ou sans embout selon préférence)
• Insérer le conducteur directement dans la borne Push-In
• La connexion est immédiate : un clic confirme le maintien
• Pour retirer le fil : appuyer sur le poussoir de déverrouillage de la borne

Le procédé est identique pour les contacts NO/NF et pour l'alimentation de la LED, ce qui simplifie la formation des techniciens et la rapidité d'exécution sur l'ensemble des raccordements de l'appareil.

Alimentation de la LED en 24V CA/CC

L'alimentation de la LED s'effectue sur des bornes dédiées en 24V CA ou CC. Pour utiliser la LED comme témoin de défaut, raccorder l'alimentation sur la sortie d'un automate qui pilote l'état "défaut", ou sur un contact auxiliaire d'un disjoncteur ou d'un relais de protection moteur.

Applications et domaines d'utilisation

Grâce à sa combinaison gagnante (rouge + LED + 24V + Push-In), le bouton poussoir lumineux Harmony XB4BW34B55 s'utilise idéalement dans les contextes suivants :

• Tableautiers et intégrateurs : production en série d'armoires de commande automatisées
• Pupitres de commande automate : signalisation de défaut pilotée par l'API
• Tableaux de pompage et stations de relevage : voyant de défaut pompe, alarme niveau
• Lignes de production automatisées : témoin de cycle interrompu, défaut de production
• Tableaux de supervision : retour visuel des états critiques sur installations distantes
• Bouton d'arrêt local avec confirmation visuelle d'état sur écran déporté
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Maintenance industrielle : remplacement rapide sans démontage complexe
• Armoires modulaires : profondeur réduite pour optimisation de l'espace

Note importante : pour les fonctions d'arrêt d'urgence selon la norme ISO 13850, il est recommandé d'utiliser un bouton coup-de-poing dédié plutôt qu'un bouton poussoir standard. Le XB4BW34B55 est en revanche parfaitement adapté aux fonctions d'arrêt opérationnel, de signalisation de défaut et de témoin d'alarme.

Normes et certifications

Le XB4BW34B55 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E
• CSA C22.2 No 60947-1, 60947-5-1, 158, 65
• IACS E10 (applications navales)
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL, CSA, EAC, CCC, IECEE CB Scheme) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris pour l'export vers la Russie (EAC), la Chine (CCC) et l'Amérique du Nord.

Pourquoi choisir le bouton poussoir lumineux Schneider XB4BW34B55 ?

En optant pour le Schneider Harmony XB4BW34B55, vous équipez vos pupitres de la solution la plus aboutie du marché pour les fonctions d'arrêt et de signalisation de défaut sur armoires automatisées : signalisation rouge normalisée, retour visuel par LED, compatibilité 24V CA/CC pour pilotage automate, contact NF à ouverture positive pour la sécurité de coupure, et raccordement Push-In sans outil pour la productivité d'installation. Pour les tableautiers, intégrateurs et bureaux d'études qui équipent des armoires industrielles modernes, c'est l'investissement productif par excellence : qualité Schneider, sécurité éprouvée, productivité Push-In. Livré en 24/48h depuis nos stocks et garanti 18 mois.
