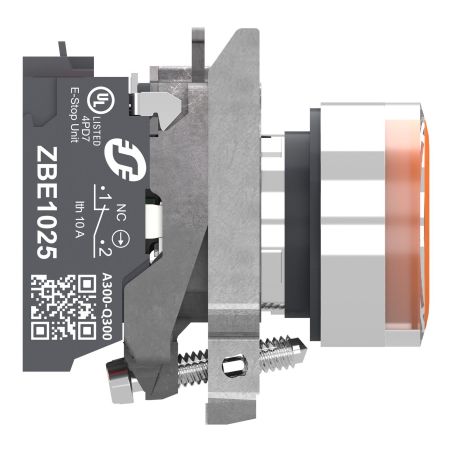

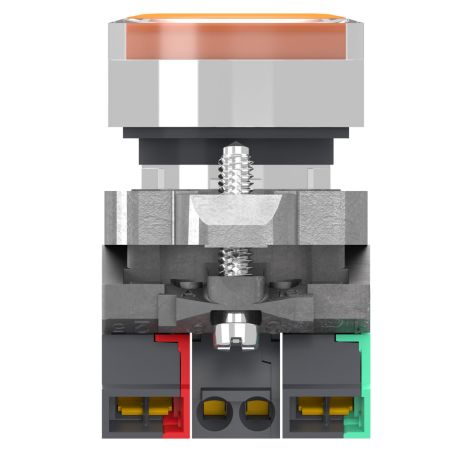

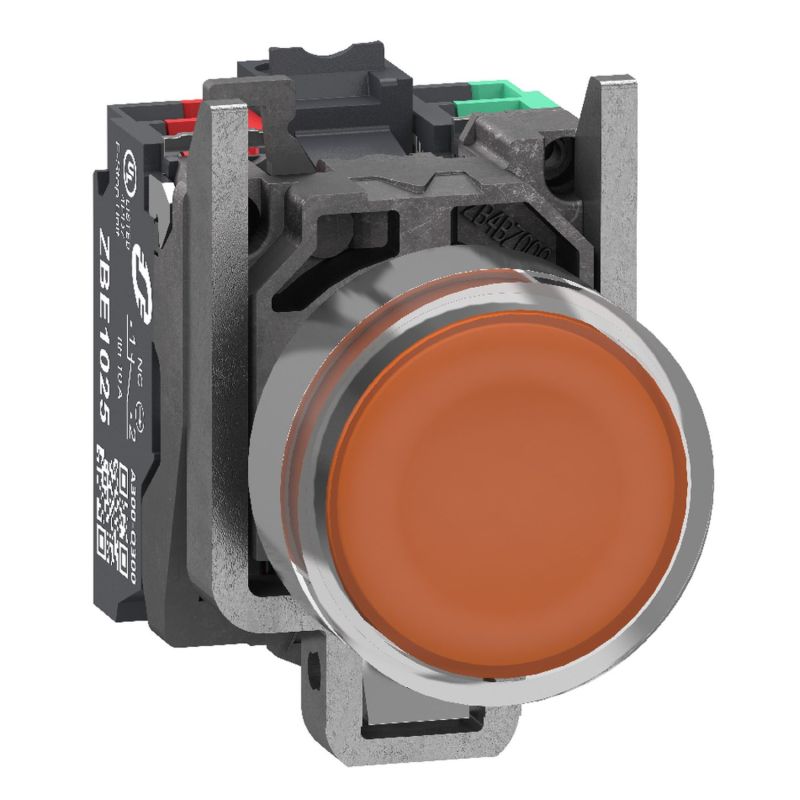

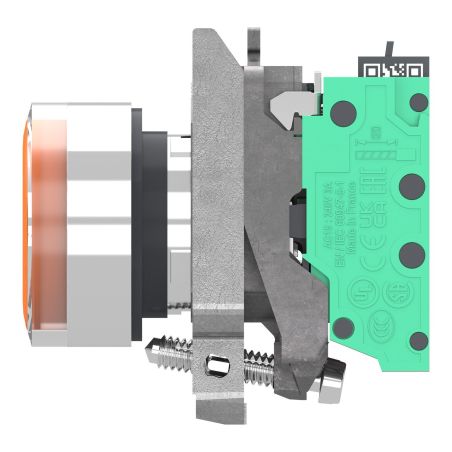

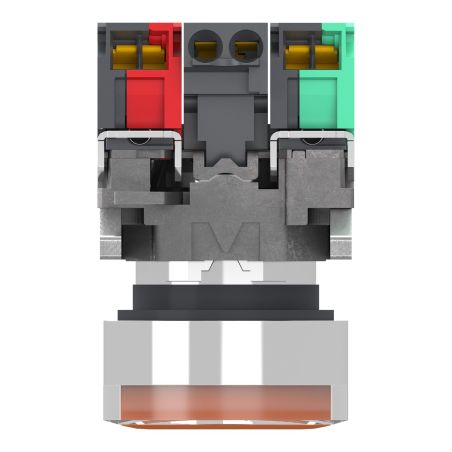

XB4BW35B55 Schneider - Harmony XB4 - poussoir lumineux LED complet orange - Ø22 - 24VACDC - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB4BW35B55 : la signalisation d'alerte intermédiaire Push-In nouvelle génération

Le bouton poussoir lumineux XB4BW35B55 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle représente la version premium de la signalisation orange en réunissant dans un seul appareil quatre caractéristiques décisives : la tête orange normalisée pour les alertes intermédiaires, la LED 24VACDC qui s'allume sur commande de l'automate, le bloc double contact 1NO + 1NF à ouverture positive, et la technologie Push-In pour un câblage sans outil. Pour les tableautiers et intégrateurs qui équipent des armoires automatisées avec une signalisation hiérarchisée (jaune → orange → rouge), c'est la référence qui maximise à la fois la finesse de la signalisation et la productivité d'installation.

Pourquoi choisir un bouton poussoir orange ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). L'orange occupe une position particulière dans ce code, avec une signification distincte et complémentaire des autres couleurs :

• Niveau d'alerte intermédiaire entre le jaune (attention) et le rouge (danger)
• Signalisation d'état anormal sans gravité immédiate (anomalie qui demande une action prochaine)
• Mode dégradé ou fonctionnement non nominal d'une installation
• Pré-alarme avant déclenchement d'une alarme rouge critique
• Avertissement renforcé nécessitant une attention particulière de l'opérateur
• Action de service ou de maintenance imminente

Le rôle unique de l'orange dans la hiérarchie visuelle

Sur un pupitre bien conçu, la hiérarchie visuelle des couleurs guide l'opérateur dans sa lecture et sa prise de décision :

• Vert : tout va bien, fonctionnement nominal
• Jaune : attention requise, action manuelle simple à effectuer
• Orange : alerte intermédiaire, anomalie à surveiller ou pré-alarme
• Rouge : danger, arrêt, défaut critique

L'orange permet ainsi de signaler des situations qui méritent attention sans déclencher la même réaction qu'un défaut critique. Sur des installations complexes (process industriel, traitement d'eau, énergie, bâtiment intelligent), cette nuance est précieuse pour ne pas saturer les opérateurs d'alarmes rouges et préserver leur réactivité face aux vraies urgences.

La combinaison gagnante : orange + LED + 24V + Push-In

Cette référence n'est pas un simple bouton lumineux : c'est une solution complète optimisée pour les fonctions de pré-alarme et de signalisation d'état dégradé sur armoires modernes. Chaque caractéristique répond à un besoin précis :

• Tête orange = signalétique normalisée d'alerte intermédiaire (norme CEI 60073)
• LED intégrée = visualisation immédiate de la pré-alarme dès qu'un seuil intermédiaire est franchi
• 24V CA/CC = pilotage logique direct par sortie d'automate
• Push-In = câblage sans outil, jusqu'à 50 % plus rapide qu'un raccordement à vis
• Bloc 1NO + 1NF = polyvalence pour acquittement et désactivation

L'avantage de la version lumineuse pour signaler une alerte intermédiaire

Là où un bouton orange non lumineux indique simplement la fonction du bouton, la version lumineuse apporte une dimension supplémentaire : signaler activement qu'une alerte intermédiaire est en cours. La LED s'allume automatiquement quand le système détecte un état dégradé ou un seuil de pré-alarme franchi — l'opérateur n'a pas besoin d'attendre qu'un témoin distant l'avertisse. Cette ergonomie présente plusieurs avantages :

• Anticipation : la LED orange permet d'agir avant que l'alerte ne devienne critique (rouge)
• Lecture intuitive sans avoir à consulter un écran de supervision
• Acquittement local : appui sur le bouton pour confirmer la prise de connaissance de l'alerte
• Diagnostic accéléré : retour visuel immédiat sur l'état d'un équipement

La technologie Push-In : un câblage plus rapide et plus fiable

Le système de raccordement Push-In représente une véritable avancée par rapport aux borniers à vis traditionnels. Son principe est simple mais redoutablement efficace :

• Insertion directe du fil rigide ou avec embout : il suffit de pousser le conducteur dans la borne
• Connexion automatique par ressort, garantissant une pression de contact constante
• Aucun outil nécessaire pour le serrage
• Maintien fiable même en cas de vibrations importantes (pas de risque de desserrage progressif)
• Gain de temps estimé jusqu'à 50 % sur les opérations de câblage en série
• Réduction des risques d'erreur liés à un mauvais couple de serrage

Un atout multiplié sur les boutons lumineux

Le gain de temps Push-In est particulièrement marqué sur les boutons lumineux qui nécessitent davantage de raccordements qu'un bouton simple : en plus des contacts NO et NF, il faut câbler les bornes d'alimentation de la LED. Au total, jusqu'à 6 raccordements à effectuer par appareil — autant d'opérations sur lesquelles le Push-In fait gagner du temps. Sur une armoire équipée de 20 boutons lumineux, le différentiel de temps entre une version vis-étrier et une version Push-In peut atteindre plusieurs heures de travail.

L'avantage du 24V CA/CC : compatibilité avec les automates modernes

Le 24V CA/CC est la tension standard de l'industrie moderne pour les circuits de commande, les automates programmables, les capteurs et les actionneurs basse tension. Choisir cette version offre plusieurs avantages :

• Compatibilité directe avec les sorties d'automate sans interface ni relais intermédiaire
• Sécurité TBT (très basse tension) : aucun risque d'électrisation lors du contact accidentel
• Tolérance étendue : la LED accepte aussi bien le CA que le CC, simplifiant les choix de câblage
• Standard universel : compatible avec toutes les marques d'automates (Siemens, Schneider, Allen-Bradley, etc.)
• Pilotage logique : la LED peut refléter directement un état remonté par l'automate (pré-alarme, dérive de paramètre, encrassement)

La technologie LED universelle Schneider

La gamme Harmony XB4 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 15 mA en 24V, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

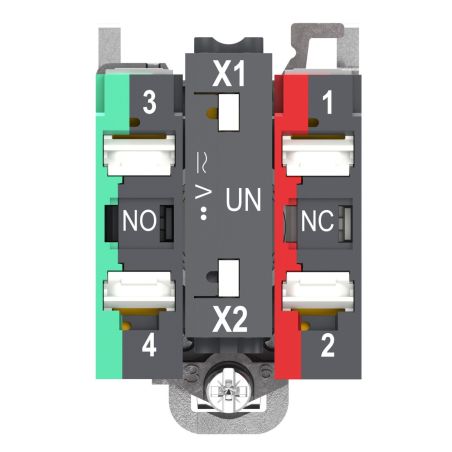

Le XB4BW35B55 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer une fonction d'acquittement (envoi d'un signal vers l'automate confirmant que l'opérateur a vu la pré-alarme)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour couper une fonction en parallèle (désactivation d'une sortie, mise en mode dégradé manuel, etc.)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure.

Caractéristiques techniques détaillées

Construction et dimensions

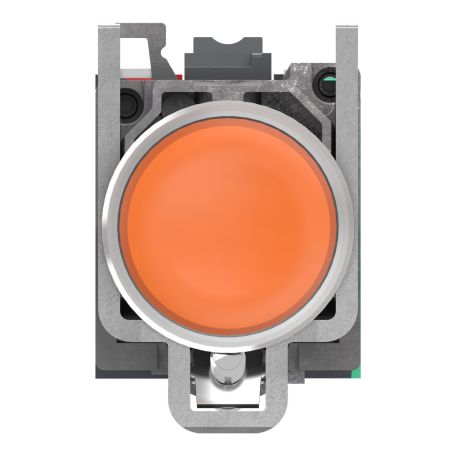

La tête de manœuvre du XB4BW35B55 est de forme ronde avec un profil orange affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Avec ses dimensions compactes (47 x 30 x 48,2 mm), il offre une profondeur réduite par rapport aux modèles à vis-étrier, libérant de l'espace précieux dans les armoires électriques modulaires. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 84 g.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 24V CA/CC (50/60 Hz)
• Plage de tension acceptée : 20,4 à 26,4V (CC ou CA)
• Consommation : 15 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 300 V
• Tension de tenue aux chocs (Uimp) : 4 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Spécifications du raccordement Push-In

• Section maximale avec embout : 2 x 1,5 mm²
• Section minimale sans embout : 1 x 0,34 mm²
• Conformité : CEI 60947-1

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB4BW35B55 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 4 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles fait du XB4BW35B55 un investissement durable. La force d'actionnement de 2,45 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, réduisant la fatigue lors d'utilisations intensives sur les postes de production.

Étanchéité et résistance aux environnements hostiles

Le XB4BW35B55 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations renforcée : 5 gn (10-500 Hz) et 25 mm crête à crête (2-10 Hz)
• Tenue aux chocs : jusqu'à 50 gn (demi-onde sinusoïdale)

Le raccordement Push-In renforce la résistance aux vibrations en supprimant les risques de desserrage progressif des vis — un atout supplémentaire pour la fiabilité dans le temps des installations soumises à fortes contraintes mécaniques.

Installation et raccordement du bouton poussoir XB4BW35B55

Montage simple et rapide

L'installation du XB4BW35B55 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système breveté Schneider, garantissant une liaison mécanique excellente et un démontage facile pour la maintenance.

Raccordement Push-In : mode opératoire

Pour raccorder un fil au XB4BW35B55 :

• Préparer le fil : dénuder sur 10 mm environ (avec ou sans embout selon préférence)
• Insérer le conducteur directement dans la borne Push-In
• La connexion est immédiate : un clic confirme le maintien
• Pour retirer le fil : appuyer sur le poussoir de déverrouillage de la borne

Alimentation de la LED en 24V CA/CC

L'alimentation de la LED s'effectue sur des bornes dédiées en 24V CA ou CC. Pour utiliser la LED comme témoin de pré-alarme ou d'état dégradé, raccorder l'alimentation sur la sortie d'un capteur de seuil intermédiaire, d'un détecteur de pré-défaut ou d'un automate qui pilote l'état d'alerte intermédiaire.

Applications et domaines d'utilisation

Grâce à sa LED 24V orange et son raccordement Push-In, le bouton poussoir lumineux Harmony XB4BW35B55 s'utilise idéalement dans les contextes suivants :

• Tableautiers et intégrateurs : production en série d'armoires automatisées avec signalisation hiérarchisée
• Stations de traitement d'eau : pré-alarme niveau, anomalie process en amont du défaut critique
• Process industriels continus : signalisation de dérive de paramètres avant déclenchement d'alarme
• Tableaux de supervision automate : alerte intermédiaire entre l'état nominal et le défaut critique
• Systèmes de pompage : témoin d'usure, pré-alarme cavitation, anomalie sans arrêt
• Tableaux énergie et distribution : pré-alerte de surcharge, déséquilibre de phases
• Bâtiments tertiaires intelligents : signalisation de maintenance imminente
• Acquittement d'alerte : bouton à appuyer pour confirmer la prise de connaissance d'une anomalie
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression

Normes et certifications

Le XB4BW35B55 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E
• CSA C22.2 No 60947-1, 60947-5-1, 158, 65
• IACS E10 (applications navales)
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL, CSA, EAC, CCC, IECEE CB Scheme) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris pour l'export vers la Russie (EAC), la Chine (CCC) et l'Amérique du Nord.

Pourquoi choisir le bouton poussoir lumineux Schneider XB4BW35B55 ?

En optant pour le Schneider Harmony XB4BW35B55, vous équipez vos installations d'un témoin orange lumineux 24VACDC à raccordement Push-In qui apporte une nuance précieuse à la hiérarchie visuelle de vos pupitres. Là où le rouge déclencherait une intervention d'urgence et où le jaune ne suffirait pas à exprimer la criticité, l'orange permet de signaler intelligemment les états dégradés et les pré-alarmes pilotés par automate. Pour les tableautiers, intégrateurs et bureaux d'études qui équipent des armoires industrielles modernes avec une signalisation à plusieurs niveaux de criticité, c'est le choix expert : finesse de signalisation, productivité Push-In, compatibilité automate. Livré en 24/48h depuis nos stocks et garanti 18 mois.
