Bouton Marche/Arrêt Schneider Harmony XB4BL734155 : la commande complète sur un seul perçage

Le bouton double touche XB4BL734155 appartient à la célèbre gamme Harmony XB4 de Schneider Electric, référence mondiale en matière d'appareillage de commande industrielle. Ce modèle se distingue de la majorité des XB4 par son format rectangulaire à double touche : sur un seul perçage de 22 mm, vous obtenez à la fois une commande de marche (touche verte « I ») et une commande d'arrêt (touche rouge « O »), conformes à la signalétique normalisée CEI 60417. C'est la solution idéale pour équiper rapidement un pupitre opérateur d'un duo marche/arrêt clé en main, avec un encombrement réduit, une signalétique pérenne et une ergonomie pensée pour la sécurité.

Le concept du bouton double touche : 2 commandes, 1 perçage

Sur un pupitre de commande classique, équiper une machine d'un duo marche/arrêt nécessite généralement deux boutons distincts, donc deux perçages, deux câblages et deux références à gérer en stock. Le bouton double touche XB4BL734155 repense cette approche en intégrant les deux fonctions dans un appareil unique au format rectangulaire :

• Un seul perçage Ø22 mm au lieu de deux : gain de place sur le pupitre
• Une seule fixation à monter, gain de temps à l'installation
• Une seule référence à gérer en stock plutôt que deux
• Un câblage groupé sur un même appareil, plus simple et plus rapide
• Une cohérence visuelle parfaite entre la touche marche et la touche arrêt
• Une réduction du coût total à la fois en matériel et en main-d'œuvre

Une ergonomie pensée pour la sécurité

La conception du XB4BL734155 intègre une asymétrie volontaire entre les deux touches qui n'est pas anodine :

• La touche de marche (« I » verte) est affleurante : elle est protégée contre les appuis accidentels par sa position au ras de la collerette
• La touche d'arrêt (« O » rouge) est dépassante : elle est immédiatement accessible et facile à actionner même dans l'urgence ou en aveugle

Cette différenciation ergonomique est une bonne pratique reconnue de l'industrie : on ne démarre pas une machine par accident, mais on doit pouvoir l'arrêter sans réfléchir. La forme dépassante du bouton d'arrêt facilite également un appui à la paume ou avec un coude, sans nécessiter une précision de doigt — un atout en cas de besoin urgent ou si l'opérateur a les mains occupées.

Marquage normalisé « I » / « O » : une signalétique universelle

Les symboles « I » et « O » sont définis par la norme CEI 60417 (symboles graphiques utilisables sur le matériel) comme les marquages standards des positions de connexion :

• « I » = position fermée d'un appareil de connexion → MARCHE / ON / SOUS TENSION
• « O » = position ouverte d'un appareil de connexion → ARRÊT / OFF / HORS TENSION

L'avantage du marquage gravé d'usine

Sur le XB4BL734155, les symboles « I » et « O » sont gravés directement dans la matière des touches (blanc sur vert pour le « I », blanc sur rouge pour le « O »). Cette signalétique permanente présente plusieurs avantages décisifs :

• Durabilité : le marquage est imprimé dans la matière, il ne peut ni s'effacer ni se décoller
• Conformité immédiate aux standards de signalisation industrielle, sans démarche supplémentaire
• Lecture optimale : les contrastes blanc/vert et blanc/rouge sont calibrés pour une visibilité maximale
• Compatibilité internationale : les symboles sont compris quelles que soient la langue et la zone géographique de l'opérateur
• Esthétique professionnelle : intégration parfaite, sans débord d'étiquette
• Résistance aux contraintes : aucune dégradation lors de nettoyages haute pression ou en environnement chimique

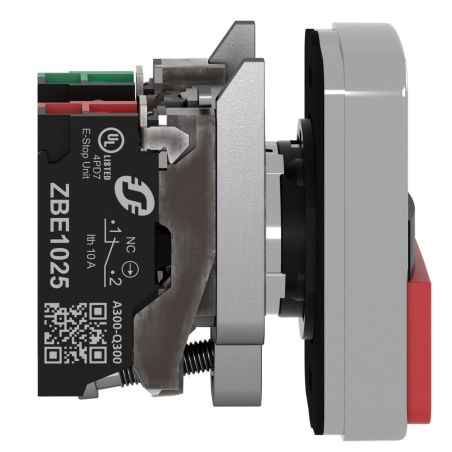

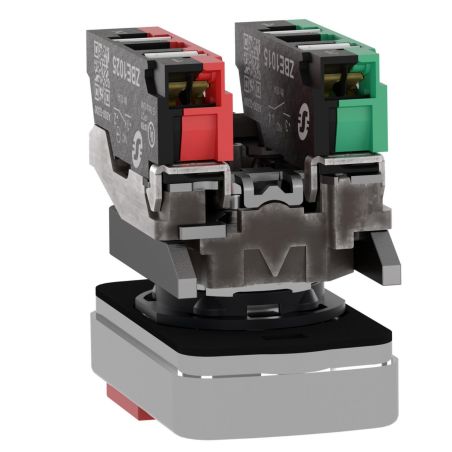

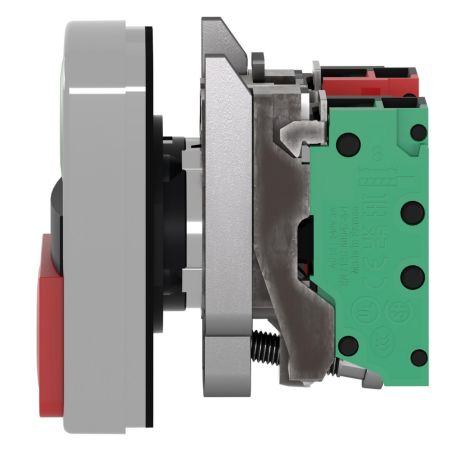

Le bloc 1NO + 1NF à ouverture positive : sécurité de coupure renforcée

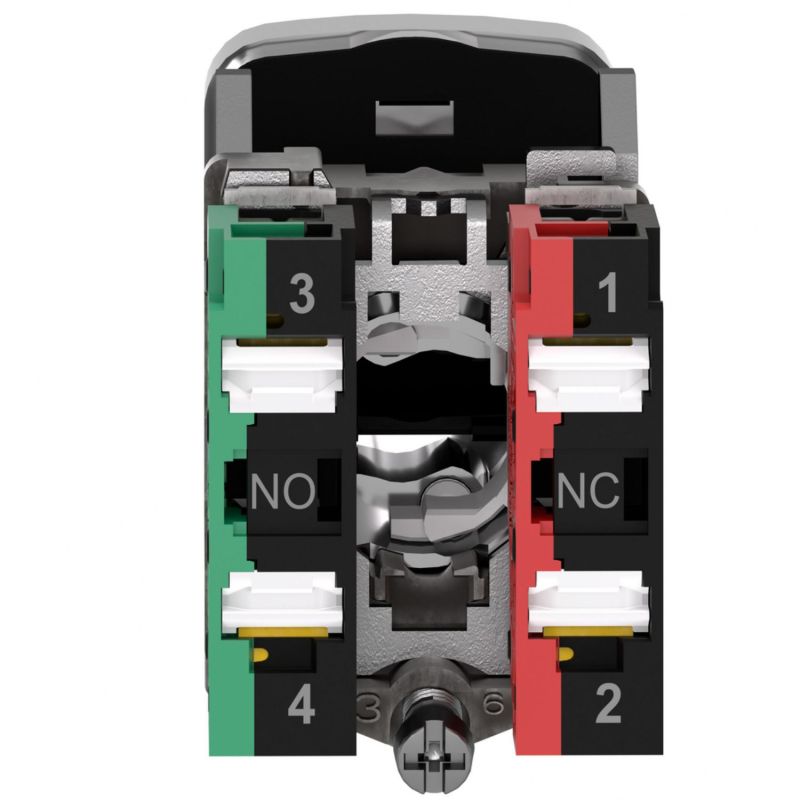

Le XB4BL734155 est équipé d'un bloc de contact double 1NO + 1NF avec ouverture positive sur le NF, conformément à la CEI 60947-5-1 annexe K. Sur ce bouton double touche, la répartition des contacts est logique :

• Contact NO : associé à la touche verte « I » (marche) — se ferme à l'appui pour activer le démarrage du circuit de commande
• Contact NF à ouverture positive : associé à la touche rouge « O » (arrêt) — s'ouvre à l'appui pour couper le circuit de commande

L'ouverture positive : un gage de sécurité électrique

Le contact NF à ouverture positive est la configuration recommandée pour toutes les fonctions de sécurité. Lorsque l'opérateur appuie sur la touche d'arrêt « O », l'ouverture du contact est garantie mécaniquement, sans dépendre uniquement d'un ressort qui pourrait défaillir ou de contacts qui pourraient se souder. La pression mécanique exercée force l'ouverture, quel que soit l'état des contacts. C'est cette caractéristique qui rend le XB4BL734155 particulièrement adapté aux fonctions d'arrêt opérationnel dans les circuits de commande où la fiabilité de la coupure est essentielle.

La technologie Push-In : un câblage plus rapide et plus fiable

Le système de raccordement Push-In représente une véritable avancée par rapport aux borniers à vis traditionnels. Son principe est simple mais redoutablement efficace :

• Insertion directe du fil rigide ou avec embout : il suffit de pousser le conducteur dans la borne
• Connexion automatique par ressort, garantissant une pression de contact constante
• Aucun outil nécessaire pour le serrage
• Maintien fiable même en cas de vibrations importantes (pas de risque de desserrage progressif)
• Gain de temps estimé jusqu'à 50 % sur les opérations de câblage en série
• Réduction des risques d'erreur liés à un mauvais couple de serrage

Caractéristiques techniques détaillées

Construction et dimensions

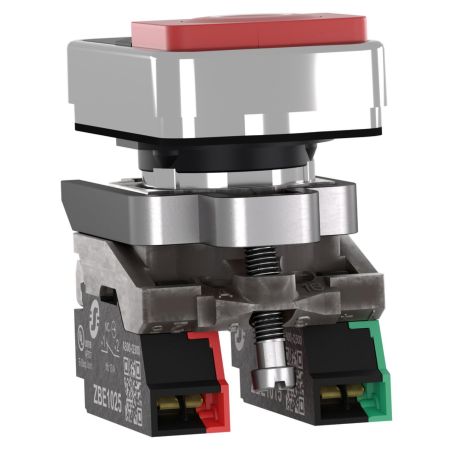

Le XB4BL734155 présente un format rectangulaire spécifique aux boutons double touche, distinct des XB4 ronds classiques. Sa collerette en métal chromé et son embase en zamak garantissent une excellente résistance mécanique. Les dimensions du produit complet sont de 50 x 30 x 51 mm. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 108 g.

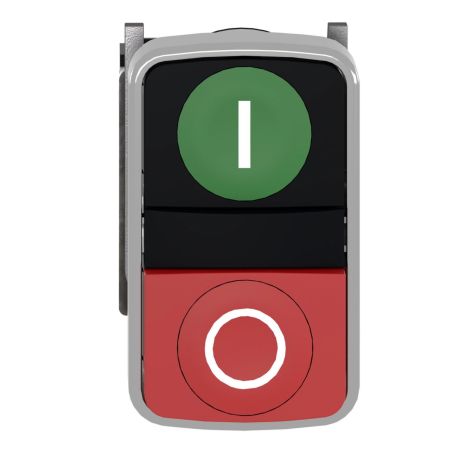

Profil des deux touches

• Touche « I » (marche) : verte affleurante, marquée « I » en blanc
• Touche « O » (arrêt) : rouge dépassante, marquée « O » en blanc

Performances électriques des contacts

• Configuration : 1 NO + 1 NF à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 300 V
• Tension de tenue aux chocs (Uimp) : 4 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Spécifications du raccordement Push-In

• Section maximale avec embout : 2 x 1,5 mm²
• Section minimale sans embout : 1 x 0,34 mm²
• Conformité : CEI 60947-1

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles fait du XB4BL734155 un investissement durable. La force d'actionnement de 2,25 N (sur la touche d'arrêt NF) et de 2,45 N (sur la touche de marche NO), avec une course totale de 4,3 mm, offre un toucher précis et confortable pour l'opérateur. La course rapide de 1,217 mm avant ouverture du contact NF permet un déclenchement immédiat de la fonction d'arrêt.

Étanchéité et résistance aux environnements hostiles

Le XB4BL734155 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK06 : tenue aux chocs mécaniques
• Tenue aux vibrations renforcée : 5 gn (10-500 Hz) et 25 mm crête à crête (2-10 Hz)
• Tenue aux chocs : jusqu'à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques le rendent particulièrement adapté aux industries agroalimentaires, pharmaceutiques, chimiques et navales, où les contraintes d'hygiène et d'environnement sont les plus fortes. Le marquage gravé des symboles « I » et « O » résiste sans dégradation aux nettoyages haute pression, à la chaleur et aux produits de désinfection.

Installation et raccordement du bouton XB4BL734155

Montage simple et rapide

L'installation du XB4BL734155 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. Lors du montage, veillez à orienter correctement la tête pour que la touche de marche « I » soit positionnée à gauche (ou en haut) et la touche d'arrêt « O » à droite (ou en bas), conformément aux conventions ergonomiques.

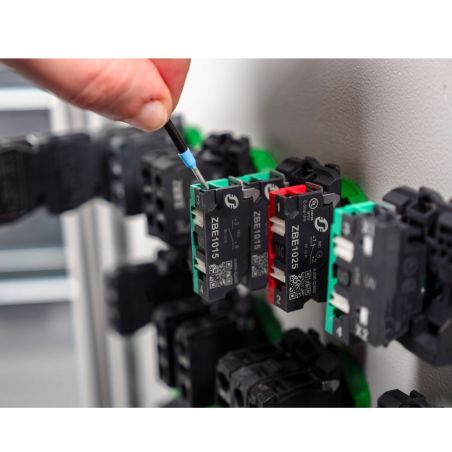

Raccordement Push-In : mode opératoire

Pour raccorder un fil au XB4BL734155 :

• Préparer le fil : dénuder sur 10 mm environ (avec ou sans embout selon préférence)
• Insérer le conducteur directement dans la borne Push-In correspondante (NO pour la marche, NF pour l'arrêt)
• La connexion est immédiate : un clic confirme le maintien
• Pour retirer le fil : appuyer sur le poussoir de déverrouillage de la borne

Applications et domaines d'utilisation

Grâce à sa configuration 2-en-1 et son raccordement Push-In, le bouton Marche/Arrêt Harmony XB4BL734155 s'utilise idéalement dans tous les contextes nécessitant une commande complète de marche et d'arrêt sur un encombrement réduit :

• Pupitres compacts : équipement complet d'une machine sur un minimum de perçages
• Coffrets de commande petite taille : optimisation maximale de la surface utile
• Boîtes à boutons portables : commande mobile marche/arrêt pour outillage industriel
• Machines-outils : commande locale standard de mise en route et arrêt
• Convoyeurs et tapis de production : commandes de zone marche/arrêt
• Équipements de chantier : commande robuste pour bétonnières, scies, presses
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Tableautiers et intégrateurs : production en série avec gain de temps Push-In
• Maintenance industrielle : remplacement rapide d'un duo marche/arrêt par un seul appareil

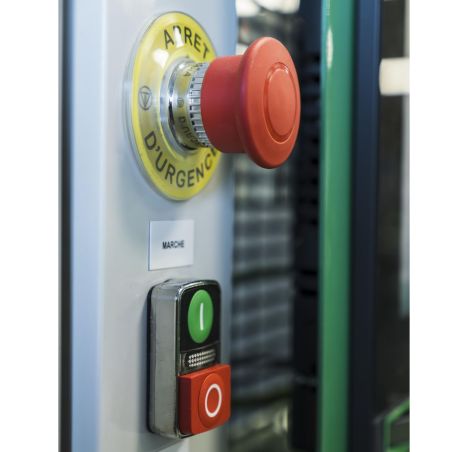

Note importante : pour les fonctions d'arrêt d'urgence selon la norme ISO 13850, il est recommandé d'utiliser un bouton coup-de-poing dédié plutôt que la touche d'arrêt de ce bouton double. Le XB4BL734155 est en revanche parfaitement adapté aux commandes de marche/arrêt opérationnelles du quotidien.

Normes et certifications

Le XB4BL734155 est conforme aux normes internationales les plus exigeantes :

• CEI 60417 (symboles graphiques) pour les marquages « I » et « O »
• CEI 60073 (codes couleur des boutons-poussoirs)
• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4, 60947-5-5
• UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E
• CSA C22.2 No 60947-1, 60947-5-1, 158, 65
• IACS E10 (applications navales)
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL, CSA, EAC, CCC, IECEE CB Scheme) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris pour l'export vers la Russie (EAC), la Chine (CCC) et l'Amérique du Nord.

Pourquoi choisir le bouton Marche/Arrêt Schneider XB4BL734155 ?

En optant pour le Schneider Harmony XB4BL734155, vous équipez vos pupitres d'une solution 2-en-1 intelligente qui combine en un seul appareil les deux commandes essentielles d'une machine : marche et arrêt. La signalétique normalisée gravée d'usine (« I » vert et « O » rouge), le contact NF à ouverture positive pour la sécurité de coupure, l'ergonomie différenciée entre les deux touches et le raccordement Push-In pour la productivité d'installation en font un choix évident pour les électriciens, intégrateurs et exploitants. Idéal pour les pupitres compacts, les boîtes à boutons mobiles et les machines à commande locale standard. Livré en 24/48h depuis nos stocks et garanti 18 mois.
