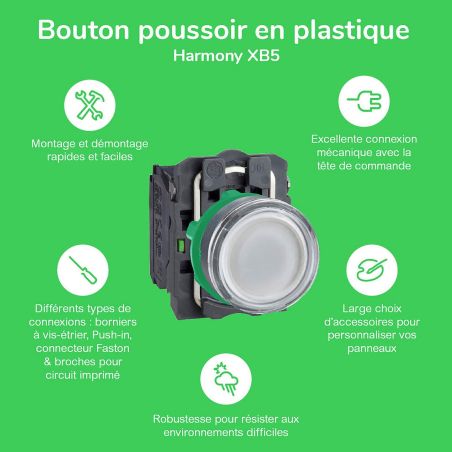

XB5AA11 Schneider - Harmony - bouton poussoir affleurant complet - Ø22 - blanc - 1NO

Bouton poussoir Schneider Harmony XB5AA11 : la référence économique de la gamme XB5

Le bouton poussoir XB5AA11 appartient à la gamme Harmony XB5 de Schneider Electric, version collerette plastique de la célèbre gamme Harmony. Ce modèle à tête blanche affleurante représente l'alternative économique idéale au XB4 métal tout en conservant les performances électriques de référence : courant 10 A, étanchéité IP66/67/69/69K, durée de vie 10 millions de cycles, et même ouverture positive sur le contact (CEI 60947-5-1 annexe K). Une solution clé en main pour les installations industrielles qui privilégient le rapport qualité-prix sans sacrifier la fiabilité Schneider.

XB4 ou XB5 : quelle gamme choisir ?

Schneider Electric propose deux gammes complémentaires au sein de la collection Harmony pour les boutons-poussoirs Ø22 mm. Comprendre leurs différences permet de choisir la référence la plus adaptée à votre besoin :

• XB4 (collerette métal chromé) : version premium, robustesse mécanique maximale (IK06), embase zamak. Recommandé pour les environnements industriels exigeants, les applications soumises à des chocs fréquents ou les installations à très long terme.
• XB5 (collerette plastique) : version économique, performances électriques identiques mais robustesse mécanique légèrement inférieure (IK03), embase plastique. Recommandé pour les applications standard, les installations à budget maîtrisé, les pupitres légers et les coffrets de commande qui ne sont pas soumis à des chocs importants.

Performances électriques identiques

Il est important de souligner que le XB5AA11 ne fait aucun compromis sur les performances électriques par rapport au XB4 équivalent : même courant assigné (10 A), même tension d'isolement (600 V), même durée de vie mécanique (10 millions de cycles), même étanchéité IP66/67/69/69K et même résistance aux nettoyages haute pression. La différence se situe uniquement sur les aspects mécaniques périphériques (tenue aux chocs IK, matière de la collerette et de l'embase) et sur le poids, le XB5 étant plus léger grâce à sa construction plastique.

Pourquoi choisir un bouton poussoir blanc ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le blanc est traditionnellement utilisé pour les fonctions générales sans signification spécifique :

• Validation ou confirmation neutre d'une action
• Démarrage de cycle (en alternative au vert dans certaines conventions)
• Commande auxiliaire sans criticité particulière
• Fonction non normalisée à personnaliser via étiquette

Sa neutralité visuelle en fait également un excellent choix pour les applications où une signalétique personnalisée (étiquette, marquage spécifique) est ajoutée par-dessus la tête.

L'ouverture positive : un atout sécurité rare sur un 1NO

Le XB5AA11 dispose d'un contact 1 NO avec ouverture positive conforme à la CEI 60947-5-1 annexe K. C'est un point intéressant à noter : l'ouverture positive est généralement associée aux contacts NF dans les fonctions de sécurité. Sur un contact NO comme celui du XB5AA11, cette caractéristique signifie que la fermeture du contact est garantie mécaniquement à l'appui, sans dépendre uniquement du ressort de rappel. Cela renforce la fiabilité de la commande dans les circuits où la commutation doit être assurée de façon certaine, même en cas de vibrations importantes ou d'usure prolongée.

Caractéristiques techniques détaillées

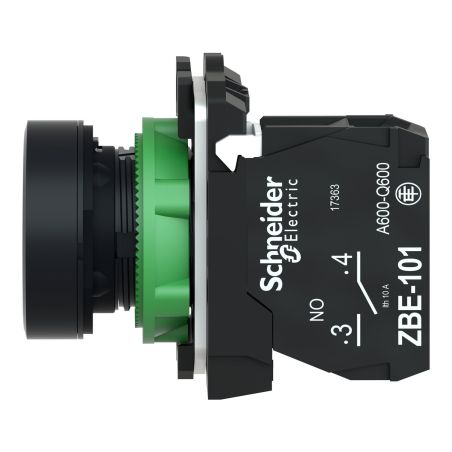

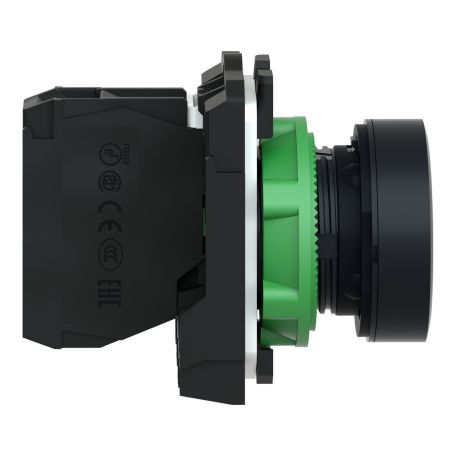

Construction et dimensions

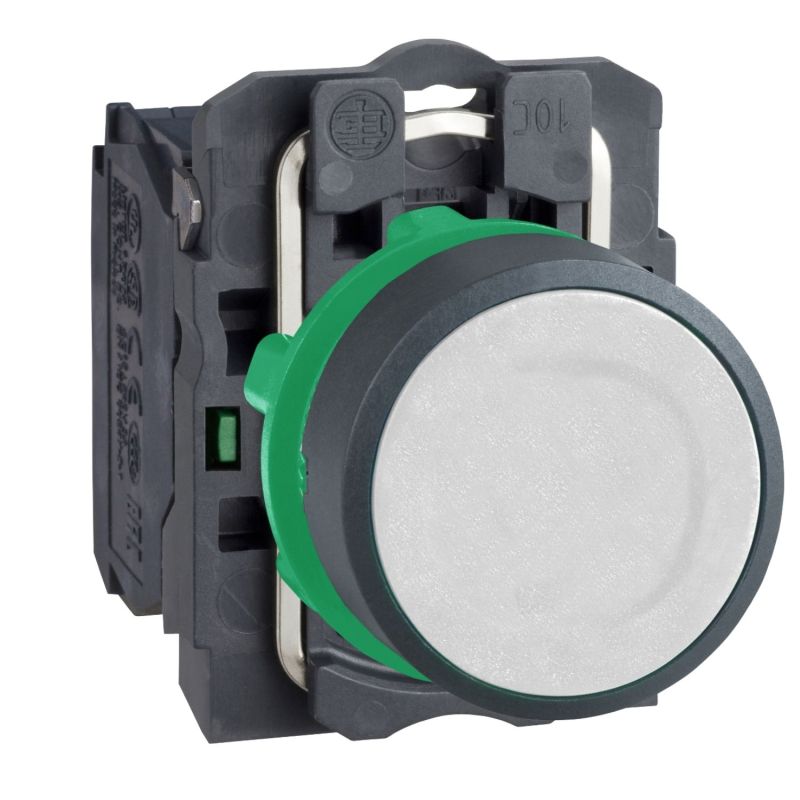

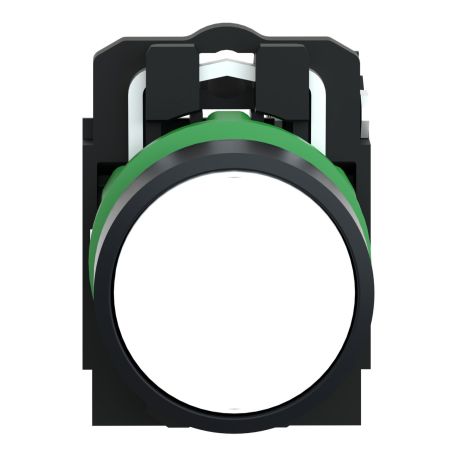

La tête de manœuvre du XB5AA11 est de forme ronde avec un profil blanc affleurant, sans marquage. Sa collerette en plastique gris foncé et son embase plastique offrent une légèreté remarquable (37 g seulement) tout en conservant la durabilité Schneider. Les dimensions du produit complet (42 x 30 x 52 mm) permettent une intégration facile dans tous les pupitres et coffrets standard. Le diamètre de perçage de 22,5 mm est compatible avec la majorité des installations du marché.

Performances électriques

Équipé d'un bloc de contact 1 NO (normalement ouvert) à coupure lente avec ouverture positive, le XB5AA11 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Repère bornes : (13-14)NO
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB5AA11 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis pour l'opérateur, identique à celui du XB4.

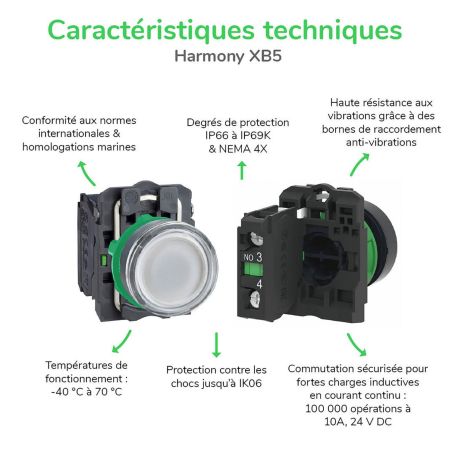

Étanchéité et résistance aux environnements hostiles

Le XB5AA11 se distingue par ses indices de protection exceptionnels, identiques à ceux du XB4 :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK03 : tenue aux chocs mécaniques (légèrement inférieure au XB4 IK06)
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques rendent le XB5AA11 parfaitement adapté aux industries agroalimentaires, pharmaceutiques et chimiques où les contraintes d'hygiène et de nettoyage haute pression sont importantes. Pour les environnements à forts chocs mécaniques (industrie lourde, mines, sidérurgie), il est en revanche préférable de privilégier la version XB4 métal.

Installation et raccordement du bouton poussoir XB5AA11

Montage simple et rapide

L'installation du XB5AA11 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête se clipse mécaniquement sur le bloc de contacts grâce au système Schneider, garantissant une liaison mécanique fiable.

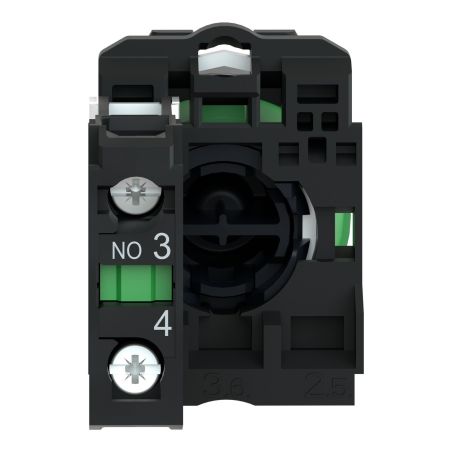

Raccordement électrique

Le raccordement s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Compatibilité tournevis : Philips n°1, Pozidriv n°1, plat Ø4 mm ou Ø5,5 mm

Applications et domaines d'utilisation

Grâce à son excellent rapport qualité-prix, le bouton poussoir Harmony XB5AA11 blanc s'utilise dans de très nombreux secteurs :

• Coffrets de commande standard : équipement à coût maîtrisé sans compromis sur la fiabilité
• Machines-outils : commande de marche, validation de cycle, démarrage
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Lignes de conditionnement : pupitres opérateur de production en série
• Pupitres mobiles et boîtes à boutons portables : la légèreté du plastique est un atout
• Tableaux secondaires : commandes auxiliaires et signalisation
• Équipements OEM : intégration dans des produits finis à coût optimisé
• Maintenance industrielle : remplacement courant à coût optimisé

Normes et certifications

Le XB5AA11 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications réglementées, y compris les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir Schneider XB5AA11 ?

En optant pour le Schneider Harmony XB5AA11, vous bénéficiez de l'expertise du leader mondial du contrôle industriel à un coût optimisé grâce à la collerette plastique. C'est le choix le plus pertinent pour les installations à fort volume, les équipements OEM et les pupitres standard où la performance électrique reste prioritaire mais où le budget mécanique peut être optimisé. Avec son contact à ouverture positive, son étanchéité IP66/67/69/69K et sa garantie 18 mois, il représente un excellent compromis pour vos installations neuves comme pour le remplacement de matériel existant. Livré en 24/48h depuis nos stocks.
