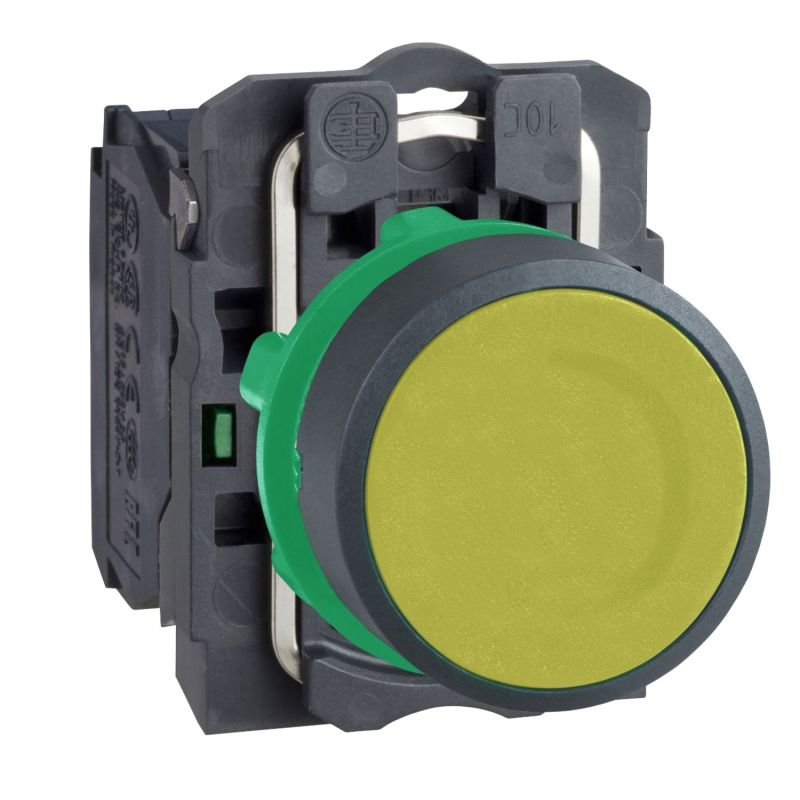

XB5AA51 Schneider - Harmony XB5 - bouton poussoir affleurant complet - Ø22 - jaune - 1NO

Bouton poussoir Schneider Harmony XB5AA51 : la signalétique jaune à coût optimisé

Le bouton poussoir XB5AA51 appartient à la gamme Harmony XB5 de Schneider Electric, version collerette plastique de la célèbre gamme Harmony. Ce modèle à tête jaune affleurante représente l'alternative économique idéale au XB4 métal tout en conservant les performances électriques de référence : courant 10 A, étanchéité IP66/67/69/69K, durée de vie 10 millions de cycles. Sa couleur jaune normalisée le destine aux fonctions d'attention, de réarmement et d'intervention manuelle sur les pupitres opérateur — la solution clé en main pour signaler une action consciente requise sans surcoût mécanique inutile.

XB4 ou XB5 : quelle gamme choisir ?

Schneider Electric propose deux gammes complémentaires au sein de la collection Harmony pour les boutons-poussoirs Ø22 mm. Comprendre leurs différences permet de choisir la référence la plus adaptée à votre besoin :

• XB4 (collerette métal chromé) : version premium, robustesse mécanique maximale (IK06), embase zamak. Recommandé pour les environnements industriels exigeants, les applications soumises à des chocs fréquents ou les installations à très long terme.
• XB5 (collerette plastique) : version économique, performances électriques identiques mais robustesse mécanique légèrement inférieure (IK03), embase plastique. Recommandé pour les applications standard, les installations à budget maîtrisé, les pupitres légers et les coffrets de commande qui ne sont pas soumis à des chocs importants.

Performances électriques identiques

Il est important de souligner que le XB5AA51 ne fait aucun compromis sur les performances électriques par rapport au XB4 équivalent : même courant assigné (10 A), même tension d'isolement (600 V), même durée de vie mécanique (10 millions de cycles), même étanchéité IP66/67/69/69K et même résistance aux nettoyages haute pression. La différence se situe uniquement sur les aspects mécaniques périphériques (tenue aux chocs IK, matière de la collerette et de l'embase) et sur le poids, le XB5 étant plus léger grâce à sa construction plastique.

Pourquoi choisir un bouton poussoir jaune ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073) qui facilitent la lecture des pupitres et limitent les erreurs humaines. Le jaune occupe une place particulière : c'est la couleur de l'attention, qui pousse l'opérateur à agir consciemment plutôt qu'automatiquement. Il est traditionnellement associé aux fonctions de :

• Réarmement après un défaut ou un arrêt machine
• Intervention manuelle de l'opérateur dans un cycle automatique
• Attention ou avertissement sur une situation anormale
• Suppression d'alarme ou retour à l'état normal
• Action exceptionnelle nécessitant une vigilance accrue

Le jaune attire le regard sans véhiculer de message d'urgence, ce qui en fait la couleur idéale pour les actions intermédiaires entre la marche normale (vert) et l'arrêt critique (rouge).

Caractéristiques techniques détaillées

Construction et dimensions

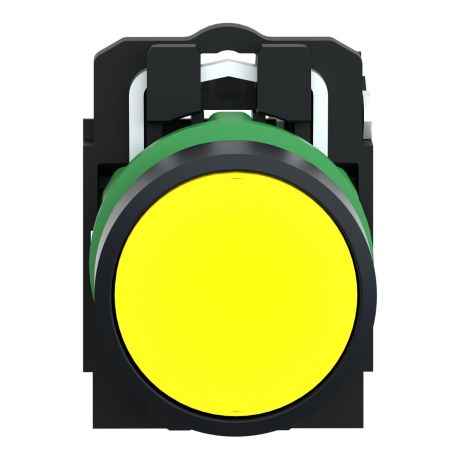

La tête de manœuvre du XB5AA51 est de forme ronde avec un profil jaune affleurant, sans marquage, idéale pour une signalétique personnalisée. Sa collerette en plastique gris foncé et son embase plastique offrent une légèreté remarquable (37 g seulement) tout en conservant la durabilité Schneider. Les dimensions du produit complet (42 x 30 x 52 mm) permettent une intégration facile dans tous les pupitres et coffrets standard. Le diamètre de perçage de 22,5 mm est compatible avec la majorité des installations du marché.

Performances électriques

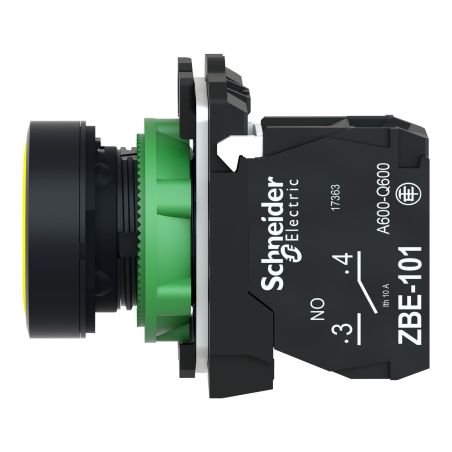

Équipé d'un bloc de contact 1 NO (normalement ouvert) à coupure lente, le XB5AA51 offre :

• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Repère bornes : (13-14)NO
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB5AA51 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis pour l'opérateur, identique à celui du XB4.

Étanchéité et résistance aux environnements hostiles

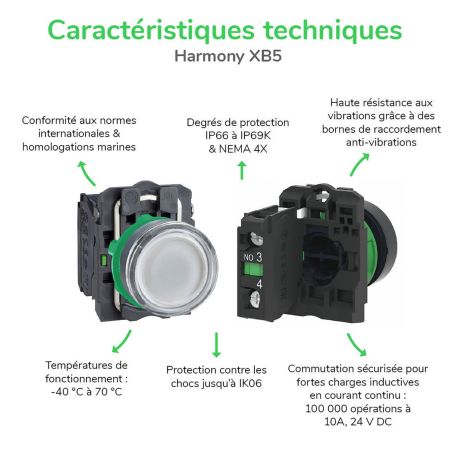

Le XB5AA51 se distingue par ses indices de protection exceptionnels, identiques à ceux du XB4 :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK03 : tenue aux chocs mécaniques (légèrement inférieure au XB4 IK06)
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques rendent le XB5AA51 parfaitement adapté aux industries agroalimentaires, pharmaceutiques et chimiques où les contraintes d'hygiène et de nettoyage haute pression sont importantes. Pour les environnements à forts chocs mécaniques (industrie lourde, mines, sidérurgie), il est en revanche préférable de privilégier la version XB4 métal.

Installation et raccordement du bouton poussoir XB5AA51

Montage simple et rapide

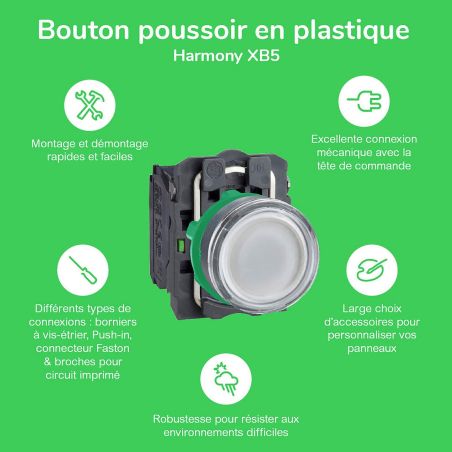

L'installation du XB5AA51 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête se clipse mécaniquement sur le bloc de contacts grâce au système Schneider, garantissant une liaison mécanique fiable.

Raccordement électrique

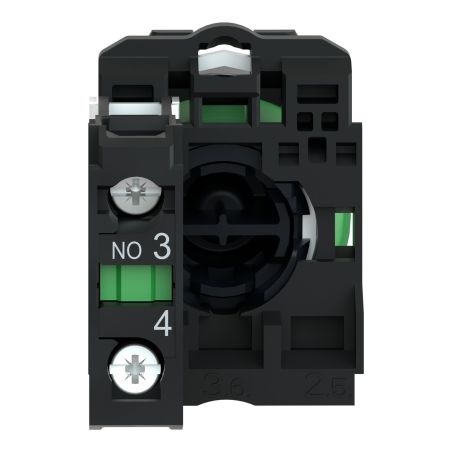

Le raccordement s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Compatibilité tournevis : Philips n°1, Pozidriv n°1, plat Ø4 mm ou Ø5,5 mm

Applications et domaines d'utilisation

Grâce à sa signalétique jaune et son rapport qualité-prix attractif, le bouton poussoir Harmony XB5AA51 s'utilise dans tous les contextes où une commande d'intervention claire et économique est requise :

• Machines-outils : commande de réarmement, intervention manuelle, acquittement de défaut
• Lignes de production automatisées : reprise de cycle après alarme, suppression d'avertissement
• Coffrets de commande standard : équipement à coût maîtrisé sans compromis sur la fiabilité
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Pupitres mobiles et boîtes à boutons portables : la légèreté du plastique est un atout
• Tableaux secondaires : commandes d'attention et signalisation
• Équipements OEM : intégration dans des produits finis à coût optimisé
• Maintenance industrielle : remplacement courant à coût optimisé

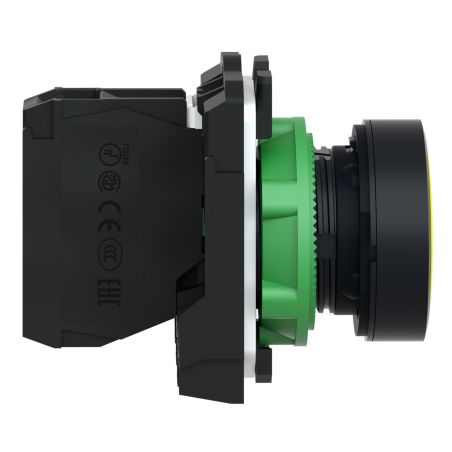

Normes et certifications

Le XB5AA51 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1, 60947-5-4
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications réglementées, y compris les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir Schneider XB5AA51 ?

En optant pour le Schneider Harmony XB5AA51, vous bénéficiez de l'expertise du leader mondial du contrôle industriel à un coût optimisé grâce à la collerette plastique. La signalétique jaune normalisée structure clairement les fonctions d'intervention sur vos pupitres, tandis que les performances électriques identiques au XB4 garantissent la fiabilité Schneider. C'est le choix le plus pertinent pour les installations à fort volume, les équipements OEM et les pupitres standard où la performance électrique reste prioritaire mais où le budget mécanique peut être optimisé. Livré en 24/48h depuis nos stocks et garanti 18 mois.
