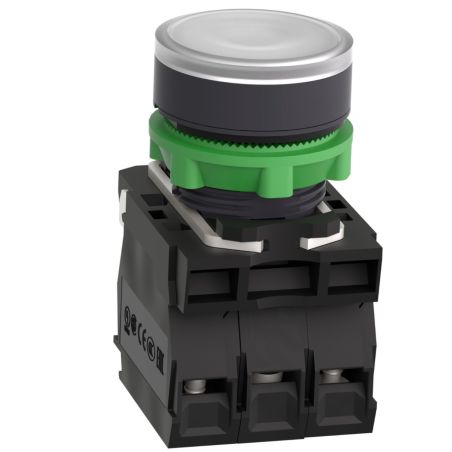

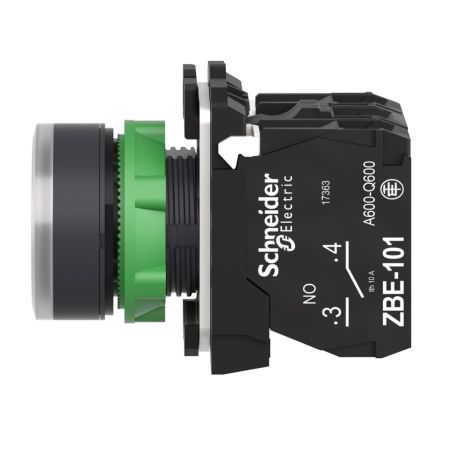

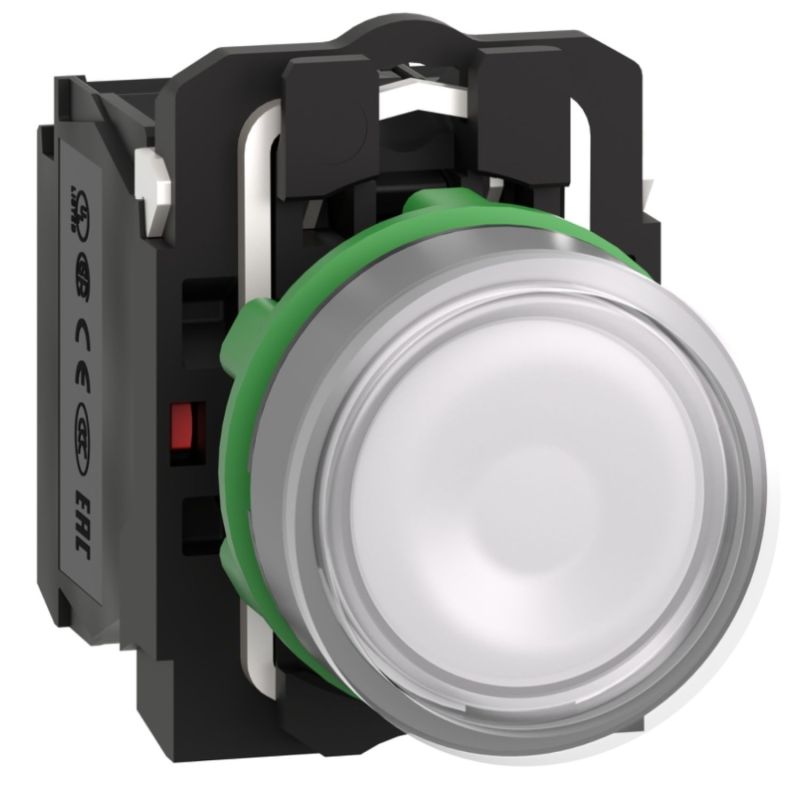

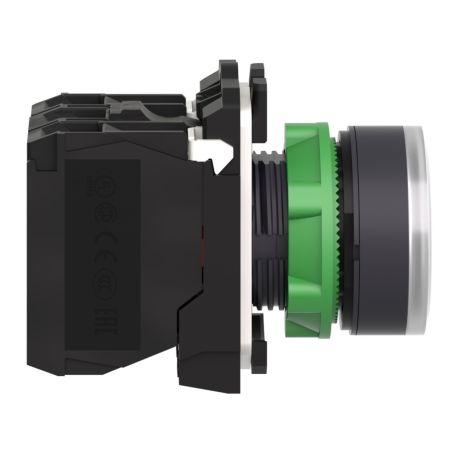

XB5AW31B5 Schneider - Harmony XB5 - bouton poussoir lumineux blanc Ø22 - impulsion - 24V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB5AW31B5 : la signalisation 24V à coût optimisé

Le bouton poussoir lumineux XB5AW31B5 appartient à la gamme Harmony XB5 de Schneider Electric, version collerette plastique de la célèbre gamme Harmony. Ce modèle représente l'alternative économique idéale au XB4 lumineux métal tout en conservant les performances électriques et lumineuses de référence : LED 24VACDC longue durée, bloc 1NO + 1NF avec ouverture positive, étanchéité IP66/67/69/69K et 10 millions de cycles mécaniques. Une solution complète pour les équipements OEM, les armoires industrielles à coût maîtrisé et les pupitres à fort volume de fabrication qui nécessitent une commande lumineuse fiable sans surcoût mécanique inutile.

XB4 ou XB5 lumineux : quelle gamme choisir ?

Schneider Electric propose deux gammes complémentaires au sein de la collection Harmony pour les boutons-poussoirs lumineux Ø22 mm. Comprendre leurs différences permet de choisir la référence la plus adaptée à votre besoin :

• XB4 lumineux (collerette métal chromé) : version premium, robustesse mécanique maximale (IK06), embase zamak. Recommandé pour les environnements industriels exigeants, les applications soumises à des chocs fréquents ou les installations à très long terme.
• XB5 lumineux (collerette plastique) : version économique, performances électriques et lumineuses identiques mais robustesse mécanique légèrement inférieure (IK05), embase plastique. Recommandé pour les équipements OEM, les armoires standard, les installations à budget maîtrisé et les pupitres légers.

Performances électriques et lumineuses identiques

Il est important de souligner que le XB5AW31B5 ne fait aucun compromis sur les performances électriques ni sur la qualité d'éclairage par rapport au XB4 équivalent : même LED 24VACDC, même durée de vie 100 000 heures, même consommation 18 mA, même bloc 1NO + 1NF, même ouverture positive sur le NF, même étanchéité IP66/67/69/69K. La différence se situe uniquement sur les aspects mécaniques périphériques (tenue aux chocs IK, matière de la collerette et de l'embase) et sur le poids.

L'avantage du bouton poussoir lumineux : visualiser l'état en un coup d'œil

Un bouton-poussoir lumineux ne se contente pas de transmettre une commande : il offre également une information visuelle de retour. Cette double fonction (commande + signalisation) présente plusieurs avantages décisifs sur un pupitre industriel :

• Confirmation visuelle que la commande a bien été prise en compte
• Retour d'état en temps réel sur la fonction commandée (machine en marche, défaut acquitté, etc.)
• Identification à distance : la LED reste visible même à plusieurs mètres ou dans un environnement peu éclairé
• Réduction de l'encombrement du pupitre : un seul appareil remplace un bouton + un voyant
• Lisibilité accrue en environnement bruyant où le retour sonore est inaudible
• Sécurité opérateur renforcée : pas de doute sur l'action effectuée

L'avantage du 24V CA/CC : compatibilité avec les automates modernes

Le 24V CA/CC est la tension standard de l'industrie moderne pour les circuits de commande, les automates programmables, les capteurs et les actionneurs basse tension. Choisir cette version offre plusieurs avantages :

• Compatibilité directe avec les sorties d'automate sans interface ni relais intermédiaire
• Sécurité TBT (très basse tension) : aucun risque d'électrisation lors du contact accidentel
• Tolérance étendue : la LED accepte aussi bien le CA que le CC, simplifiant les choix de câblage
• Standard universel : compatible avec toutes les marques d'automates (Siemens, Schneider, Allen-Bradley, etc.)
• Pilotage logique : la LED peut refléter directement un état remonté par l'automate

Pourquoi un bouton poussoir blanc lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le blanc est traditionnellement utilisé pour les fonctions générales sans signification spécifique :

• Validation ou confirmation neutre d'une action
• Démarrage de cycle (en alternative au vert dans certaines conventions)
• Commande auxiliaire sans criticité particulière
• Signalisation neutre (par exemple, présence tension, mode automatique actif)

En version lumineuse, le blanc devient particulièrement intéressant : sa neutralité visuelle laisse toute la place à la fonction lumineuse qui devient le principal vecteur d'information.

La technologie LED universelle Schneider

La gamme Harmony XB5 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 18 mA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

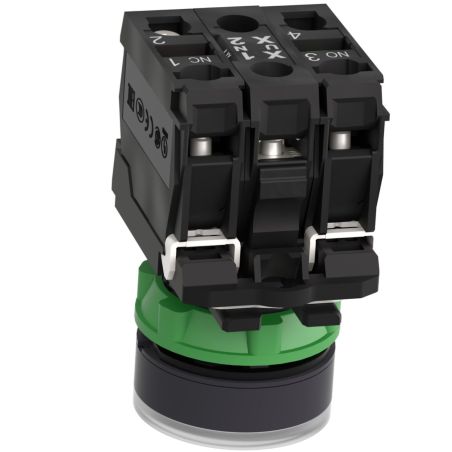

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB5AW31B5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer une fonction (envoi de signal vers un automate, alimentation d'un relais, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour couper une fonction en parallèle (sécurité, désactivation d'une autre commande, etc.)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit de sécurité en garantissant mécaniquement la coupure.

Caractéristiques techniques détaillées

Construction et dimensions

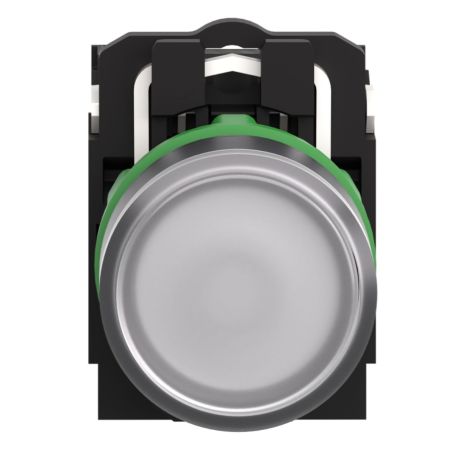

La tête de manœuvre du XB5AW31B5 est de forme ronde avec un profil blanc affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en plastique gris foncé et son embase plastique offrent une légèreté remarquable (56 g seulement) tout en conservant la durabilité Schneider. Les dimensions du produit complet (42 x 30 x 57 mm) intègrent le bloc lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée
• Tension d'alimentation : 24V CA/CC (50/60 Hz)
• Plage de tension acceptée : 19,2 à 30V CC / 21,6 à 26,4V CA
• Consommation : 18 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB5AW31B5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB5AW31B5 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, identique à celui des XB4 lumineux.

Étanchéité et résistance aux environnements hostiles

Le XB5AW31B5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK05 : tenue aux chocs mécaniques (légèrement inférieure au XB4 IK06, mais supérieure aux XB5 non lumineux IK03 grâce au bloc lumineux qui renforce la structure)
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques rendent le XB5AW31B5 parfaitement adapté aux industries agroalimentaires, pharmaceutiques et chimiques où les contraintes d'hygiène et de nettoyage haute pression sont importantes. Pour les environnements à forts chocs mécaniques (industrie lourde, mines, sidérurgie), il est en revanche préférable de privilégier la version XB4 métal lumineuse.

Installation et raccordement du bouton poussoir XB5AW31B5

Montage simple et rapide

L'installation du XB5AW31B5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système Schneider, garantissant une liaison mécanique fiable et un démontage facile pour la maintenance.

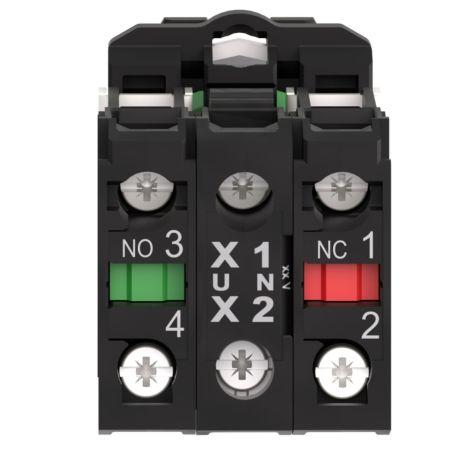

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED

L'alimentation de la LED s'effectue sur des bornes dédiées en 24V CA ou CC. La tension peut être fournie soit directement par l'alimentation auxiliaire de votre armoire (typiquement 24VDC issue d'une alim stabilisée), soit pilotée par une sortie d'automate pour signaler un état logique précis.

Applications et domaines d'utilisation

Grâce à sa double fonction commande + signalisation et son rapport qualité-prix attractif, le bouton poussoir lumineux Harmony XB5AW31B5 s'utilise dans de très nombreux secteurs :

• Équipements OEM : intégration dans des produits finis à coût optimisé
• Pupitres de commande automate : commande avec retour visuel d'état piloté par l'API
• Coffrets de commande standard : équipement à coût maîtrisé sans compromis sur la fiabilité
• Machines-outils : validation de cycle avec confirmation lumineuse
• Lignes de production automatisées : commande de mode (auto/manu) avec indication active
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Pupitres mobiles et boîtes à boutons : la légèreté du plastique est un atout
• Équipements navals et offshore : grâce aux certifications LROS, BV, DNV
• Maintenance industrielle : remplacement courant à coût optimisé

Normes et certifications

Le XB5AW31B5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir lumineux Schneider XB5AW31B5 ?

En optant pour le Schneider Harmony XB5AW31B5, vous bénéficiez de l'expertise du leader mondial du contrôle industriel à un coût optimisé grâce à la collerette plastique. La combinaison LED 24VACDC + bloc 1NO+1NF + ouverture positive reste identique à celle du XB4 lumineux métal, ce qui en fait l'investissement idéal pour les équipements OEM, les installations à fort volume et les pupitres standard. Les performances électriques et lumineuses sont préservées, seul l'aspect mécanique périphérique est ajusté à la baisse — un compromis intelligent pour les applications standard. Livré en 24/48h depuis nos stocks et garanti 18 mois.
