XB5AW34B5 Schneider - Harmony XB5 - bouton poussoir lumineux rouge Ø22 - impulsion - 24V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB5AW34B5 : la signalisation rouge 24V à coût optimisé

Le bouton poussoir lumineux XB5AW34B5 appartient à la gamme Harmony XB5 de Schneider Electric, version collerette plastique de la célèbre gamme Harmony. Ce modèle combine une tête rouge affleurante normalisée pour les fonctions d'arrêt et de signalisation de défaut, une LED 24V CA/CC compatible avec les sorties d'automate standard, et un bloc double contact 1NO + 1NF à ouverture positive — le tout dans un format à coût optimisé grâce à la collerette plastique. C'est l'une des références les plus polyvalentes pour les équipements OEM, les armoires automatisées standard et les coffrets industriels à fort volume : il peut servir aussi bien de bouton d'arrêt avec retour visuel, que de témoin d'alarme piloté par automate, que de voyant de défaut.

XB4 ou XB5 lumineux : quelle gamme choisir ?

Schneider Electric propose deux gammes complémentaires au sein de la collection Harmony pour les boutons-poussoirs lumineux Ø22 mm. Comprendre leurs différences permet de choisir la référence la plus adaptée à votre besoin :

• XB4 lumineux (collerette métal chromé) : version premium, robustesse mécanique maximale (IK06), embase zamak. Recommandé pour les environnements industriels exigeants, les applications soumises à des chocs fréquents ou les installations à très long terme.
• XB5 lumineux (collerette plastique) : version économique, performances électriques et lumineuses identiques mais robustesse mécanique légèrement inférieure (IK05), embase plastique. Recommandé pour les équipements OEM, les armoires standard, les installations à budget maîtrisé et les pupitres légers.

Performances électriques et lumineuses identiques

Il est important de souligner que le XB5AW34B5 ne fait aucun compromis sur les performances électriques ni sur la qualité d'éclairage par rapport au XB4 équivalent : même LED 24VACDC, même durée de vie 100 000 heures, même consommation 18 mA, même bloc 1NO + 1NF, même ouverture positive sur le NF, même étanchéité IP66/67/69/69K. La différence se situe uniquement sur les aspects mécaniques périphériques.

Rouge lumineux 24V : la signature visuelle des défauts pilotée par automate

L'association d'une tête rouge, d'une LED et d'une alimentation 24V CA/CC permet un pilotage logique direct par automate, ce qui décuple les usages possibles :

• Témoin de défaut piloté par API : la LED s'allume sur commande logique de l'automate, en réponse à un état programmé (surcharge, capteur en défaut, dépassement de seuil)
• Voyant d'alarme intelligent : la LED reflète une condition complexe calculée par l'automate
• Bouton d'arrêt avec retour : la LED confirme visuellement que l'arrêt a été pris en compte par le système
• Signalisation de mode dégradé : la LED indique qu'un cycle automatique a été interrompu
• Acquittement de défaut : appui sur le bouton pour confirmer la prise de connaissance d'un défaut signalé

Quelques exemples concrets d'utilisation

• Voyant de pompe en défaut : LED pilotée par la sortie d'automate qui surveille la protection moteur
• Témoin de surchauffe : LED commandée par un seuil de température calculé par l'API
• Bouton d'arrêt local avec retour visuel sur tableau de supervision distant
• Alarme niveau bas/haut sur cuves, réservoirs, bassins, pilotée par automate de niveau
• Signalisation de cycle interrompu sur ligne de production automatisée

Pourquoi un bouton poussoir rouge lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le rouge est universellement associé aux fonctions de :

• Arrêt de machine ou de cycle
• Coupure de circuit ou désactivation
• Signalisation de défaut ou d'anomalie
• Alarme et alerte
• Acquittement d'une situation dangereuse

En version lumineuse, le rouge prend une dimension d'alerte renforcée : la LED allumée capte immédiatement l'attention et signale qu'une action corrective ou attentive est nécessaire. Cette double information (la couleur indique la criticité, la lumière indique l'état actif) est immédiatement comprise sans formation, ce qui en fait un atout sécuritaire majeur sur tout pupitre de commande.

Le bloc 1NO + 1NF à ouverture positive : sécurité de coupure renforcée

Le XB5AW34B5 est équipé d'un bloc de contact double 1NO + 1NF avec ouverture positive sur le NF, conformément à la CEI 60947-5-1 annexe K. Sur un bouton rouge, cette configuration prend tout son sens :

• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — c'est typiquement le contact principal d'arrêt qui assure la coupure du circuit de commande
• Contact NO (13-14) : se ferme à l'appui — utilisé en parallèle pour activer une fonction complémentaire (envoi de signal d'alerte vers l'automate, allumage d'un voyant à distance, etc.)

L'ouverture positive : un gage de sécurité électrique

Le contact NF à ouverture positive est la configuration recommandée pour toutes les fonctions de sécurité. Lorsque l'opérateur appuie sur le bouton, l'ouverture du contact est garantie mécaniquement, sans dépendre uniquement d'un ressort qui pourrait défaillir ou de contacts qui pourraient se souder. Cette caractéristique est indispensable dans les circuits de commande où la sécurité ne peut souffrir aucun aléa.

L'avantage du 24V CA/CC : compatibilité avec les automates modernes

Le 24V CA/CC est la tension standard de l'industrie moderne pour les circuits de commande, les automates programmables, les capteurs et les actionneurs basse tension. Choisir cette version offre plusieurs avantages :

• Compatibilité directe avec les sorties d'automate sans interface ni relais intermédiaire
• Sécurité TBT (très basse tension) : aucun risque d'électrisation lors du contact accidentel
• Tolérance étendue : la LED accepte aussi bien le CA que le CC, simplifiant les choix de câblage
• Standard universel : compatible avec toutes les marques d'automates (Siemens, Schneider, Allen-Bradley, etc.)
• Pilotage logique : la LED peut refléter directement un état remonté par l'automate

La technologie LED universelle Schneider

La gamme Harmony XB5 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 18 mA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe — un atout crucial pour les fonctions d'alarme

Caractéristiques techniques détaillées

Construction et dimensions

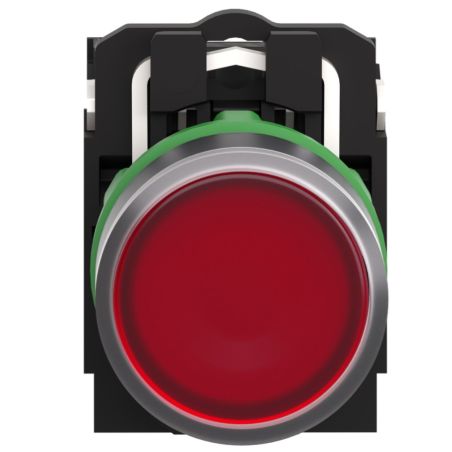

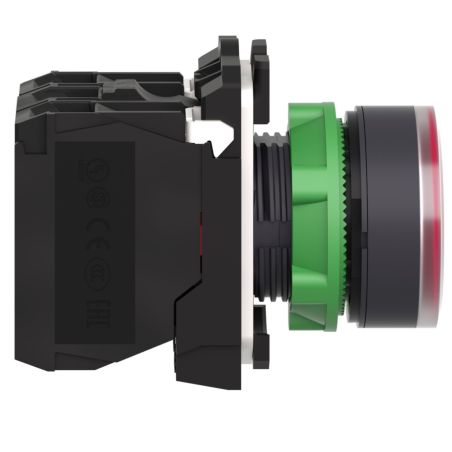

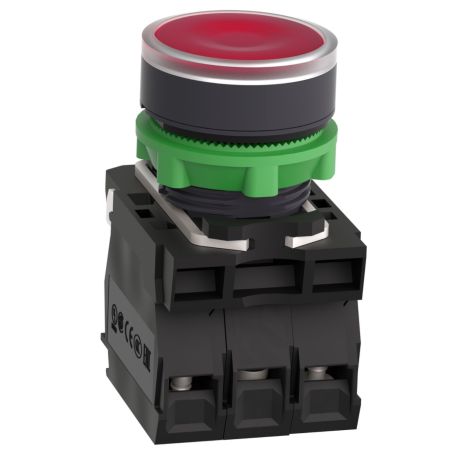

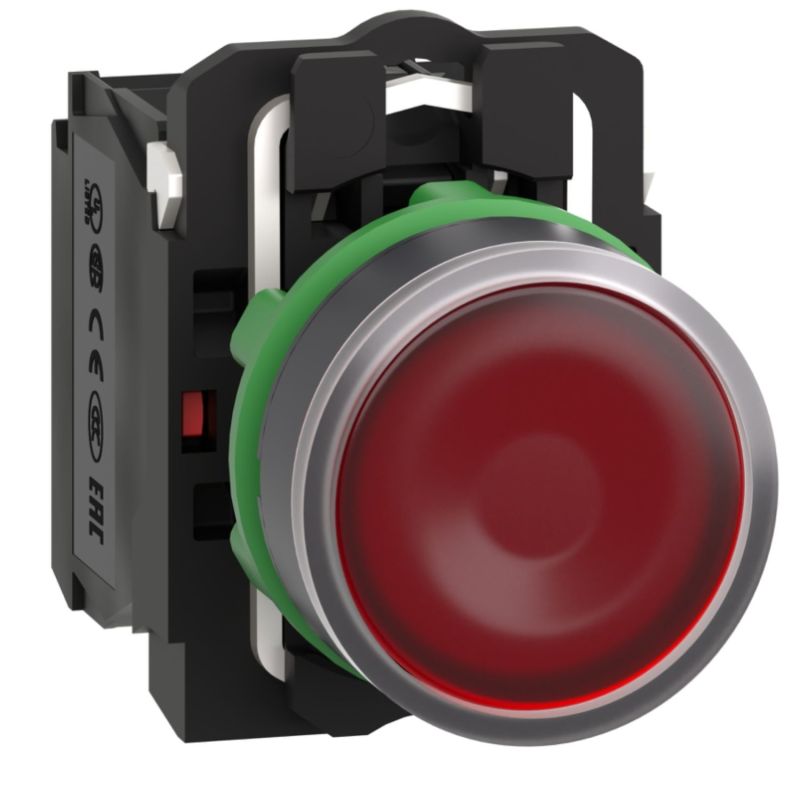

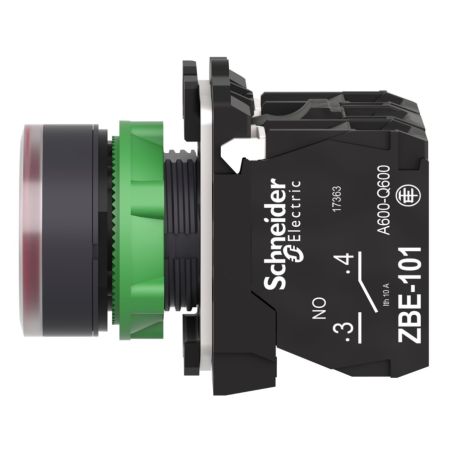

La tête de manœuvre du XB5AW34B5 est de forme ronde avec un profil rouge affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en plastique gris foncé et son embase plastique offrent une légèreté remarquable (56 g seulement) tout en conservant la durabilité Schneider. Les dimensions du produit complet (42 x 30 x 57 mm) intègrent le bloc lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée, capsule rouge
• Tension d'alimentation : 24V CA/CC (50/60 Hz)
• Plage de tension acceptée : 19,2 à 30V CC / 21,6 à 26,4V CA
• Consommation : 18 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB5AW34B5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB5AW34B5 un investissement durable. La force d'actionnement de 3,5 N (sur le contact NF) et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, avec une course rapide de 1,5 mm avant ouverture du contact NF — un déclenchement adapté aux fonctions d'arrêt qui doivent réagir sans délai.

Étanchéité et résistance aux environnements hostiles

Le XB5AW34B5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK05 : tenue aux chocs mécaniques (légèrement inférieure au XB4 IK06, mais supérieure aux XB5 non lumineux IK03)
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques rendent le XB5AW34B5 parfaitement adapté aux industries agroalimentaires, pharmaceutiques et chimiques où les contraintes d'hygiène et de nettoyage haute pression sont importantes. Pour les environnements à forts chocs mécaniques (industrie lourde, mines, sidérurgie), il est en revanche préférable de privilégier la version XB4 métal lumineuse.

Installation et raccordement du bouton poussoir XB5AW34B5

Montage simple et rapide

L'installation du XB5AW34B5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système Schneider, garantissant une liaison mécanique fiable et un démontage facile pour la maintenance.

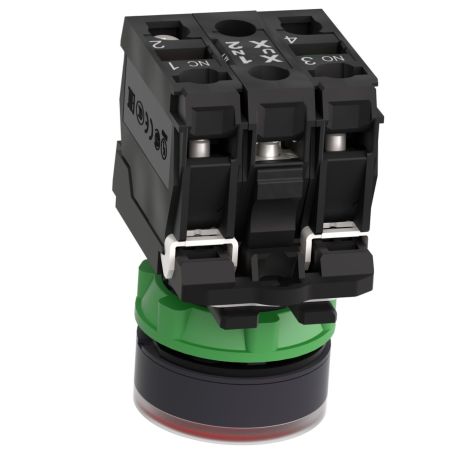

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED

L'alimentation de la LED s'effectue sur des bornes dédiées en 24V CA ou CC. Pour utiliser la LED comme témoin de défaut, raccorder l'alimentation sur la sortie d'un automate qui pilote l'état "défaut", ou sur un contact auxiliaire d'un disjoncteur ou d'un relais de protection moteur.

Applications et domaines d'utilisation

Grâce à sa double fonction commande + signalisation visuelle et son rapport qualité-prix attractif, le bouton poussoir lumineux Harmony XB5AW34B5 rouge s'utilise dans de très nombreux secteurs :

• Équipements OEM : intégration dans des produits finis avec témoin de défaut
• Tableaux de pompage et stations de relevage : voyant de défaut pompe, alarme niveau
• Lignes de production automatisées : témoin de cycle interrompu, défaut de production
• Tableaux de supervision : retour visuel des états critiques sur installations distantes
• Bouton d'arrêt local avec confirmation visuelle d'état sur tableau de commande
• Coffrets de commande standard : signalisation d'incident à coût maîtrisé
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Pupitres mobiles et boîtes à boutons : la légèreté du plastique est un atout
• Maintenance industrielle : remplacement courant à coût optimisé

Note importante : pour les fonctions d'arrêt d'urgence selon la norme ISO 13850, il est recommandé d'utiliser un bouton coup-de-poing dédié plutôt qu'un bouton poussoir standard. Le XB5AW34B5 est en revanche parfaitement adapté aux fonctions d'arrêt opérationnel, de signalisation de défaut et de témoin d'alarme.

Normes et certifications

Le XB5AW34B5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir lumineux Schneider XB5AW34B5 ?

En optant pour le Schneider Harmony XB5AW34B5, vous équipez vos pupitres d'une solution complète pour les fonctions d'arrêt et de signalisation de défaut à un coût optimisé : signalisation rouge normalisée, retour visuel par LED, compatibilité 24V CA/CC pour pilotage automate, contact NF à ouverture positive pour la sécurité de coupure. Pour les équipements OEM, les armoires industrielles standard et les installations à fort volume, c'est l'investissement productif par excellence : qualité Schneider, sécurité éprouvée, coût maîtrisé. Livré en 24/48h depuis nos stocks et garanti 18 mois.
