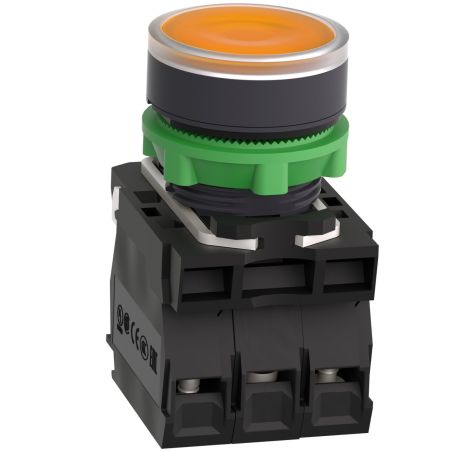

XB5AW35B5 Schneider - Harmony XB5 - bouton poussoir lumineux orange Ø22 - impulsion - 24V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB5AW35B5 : la signalisation d'alerte intermédiaire à coût optimisé

Le bouton poussoir lumineux XB5AW35B5 appartient à la gamme Harmony XB5 de Schneider Electric, version collerette plastique de la célèbre gamme Harmony. Ce modèle représente l'alternative économique idéale au XB4 lumineux métal pour les fonctions de signalisation d'alerte intermédiaire. Sa tête orange normalisée associée à une LED 24V CA/CC et à un bloc 1NO + 1NF à ouverture positive en fait la solution clé en main pour les équipements OEM, armoires automatisées et installations à fort volume qui ont besoin d'une signalisation hiérarchisée à plusieurs niveaux de criticité.

Pourquoi choisir un bouton poussoir orange ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). L'orange occupe une position particulière dans ce code, avec une signification distincte et complémentaire des autres couleurs :

• Niveau d'alerte intermédiaire entre le jaune (attention) et le rouge (danger)
• Signalisation d'état anormal sans gravité immédiate (anomalie qui demande une action prochaine)
• Mode dégradé ou fonctionnement non nominal d'une installation
• Pré-alarme avant déclenchement d'une alarme rouge critique
• Avertissement renforcé nécessitant une attention particulière de l'opérateur
• Action de service ou de maintenance imminente

Le rôle unique de l'orange dans la hiérarchie visuelle

Sur un pupitre bien conçu, la hiérarchie visuelle des couleurs guide l'opérateur dans sa lecture et sa prise de décision :

• Vert : tout va bien, fonctionnement nominal
• Jaune : attention requise, action manuelle simple à effectuer
• Orange : alerte intermédiaire, anomalie à surveiller ou pré-alarme
• Rouge : danger, arrêt, défaut critique

L'orange permet ainsi de signaler des situations qui méritent attention sans déclencher la même réaction qu'un défaut critique. Sur des installations complexes (process industriel, traitement d'eau, énergie, bâtiment intelligent), cette nuance est précieuse pour ne pas saturer les opérateurs d'alarmes rouges et préserver leur réactivité face aux vraies urgences.

XB4 ou XB5 lumineux : quelle gamme choisir ?

Schneider Electric propose deux gammes complémentaires au sein de la collection Harmony pour les boutons-poussoirs lumineux Ø22 mm. Comprendre leurs différences permet de choisir la référence la plus adaptée à votre besoin :

• XB4 lumineux (collerette métal chromé) : version premium, robustesse mécanique maximale (IK06), embase zamak. Recommandé pour les environnements industriels exigeants, les applications soumises à des chocs fréquents ou les installations à très long terme.
• XB5 lumineux (collerette plastique) : version économique, performances électriques et lumineuses identiques mais robustesse mécanique légèrement inférieure (IK05), embase plastique. Recommandé pour les équipements OEM, les armoires standard, les installations à budget maîtrisé et les pupitres légers.

Performances électriques et lumineuses identiques

Il est important de souligner que le XB5AW35B5 ne fait aucun compromis sur les performances électriques ni sur la qualité d'éclairage par rapport au XB4 équivalent : même LED 24VACDC, même durée de vie 100 000 heures, même consommation 18 mA, même bloc 1NO + 1NF, même ouverture positive sur le NF, même étanchéité IP66/67/69/69K. La différence se situe uniquement sur les aspects mécaniques périphériques.

L'avantage de la version lumineuse pour signaler une alerte intermédiaire

Là où un bouton orange non lumineux indique simplement la fonction du bouton, la version lumineuse apporte une dimension supplémentaire : signaler activement qu'une alerte intermédiaire est en cours. La LED s'allume automatiquement quand le système détecte un état dégradé ou un seuil de pré-alarme franchi — l'opérateur n'a pas besoin d'attendre qu'un témoin distant l'avertisse. Cette ergonomie présente plusieurs avantages :

• Anticipation : la LED orange permet d'agir avant que l'alerte ne devienne critique (rouge)
• Lecture intuitive sans avoir à consulter un écran de supervision
• Acquittement local : appui sur le bouton pour confirmer la prise de connaissance de l'alerte
• Diagnostic accéléré : retour visuel immédiat sur l'état d'un équipement

L'avantage du 24V CA/CC : compatibilité avec les automates modernes

Le 24V CA/CC est la tension standard de l'industrie moderne pour les circuits de commande, les automates programmables, les capteurs et les actionneurs basse tension. Choisir cette version offre plusieurs avantages :

• Compatibilité directe avec les sorties d'automate sans interface ni relais intermédiaire
• Sécurité TBT (très basse tension) : aucun risque d'électrisation lors du contact accidentel
• Tolérance étendue : la LED accepte aussi bien le CA que le CC, simplifiant les choix de câblage
• Standard universel : compatible avec toutes les marques d'automates (Siemens, Schneider, Allen-Bradley, etc.)
• Pilotage logique : la LED peut refléter directement un état remonté par l'automate (pré-alarme, dérive de paramètre, encrassement)

La technologie LED universelle Schneider

La gamme Harmony XB5 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 18 mA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB5AW35B5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer une fonction d'acquittement (envoi d'un signal vers l'automate confirmant que l'opérateur a vu la pré-alarme)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour couper une fonction en parallèle (désactivation d'une sortie, mise en mode dégradé manuel, etc.)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure.

Caractéristiques techniques détaillées

Construction et dimensions

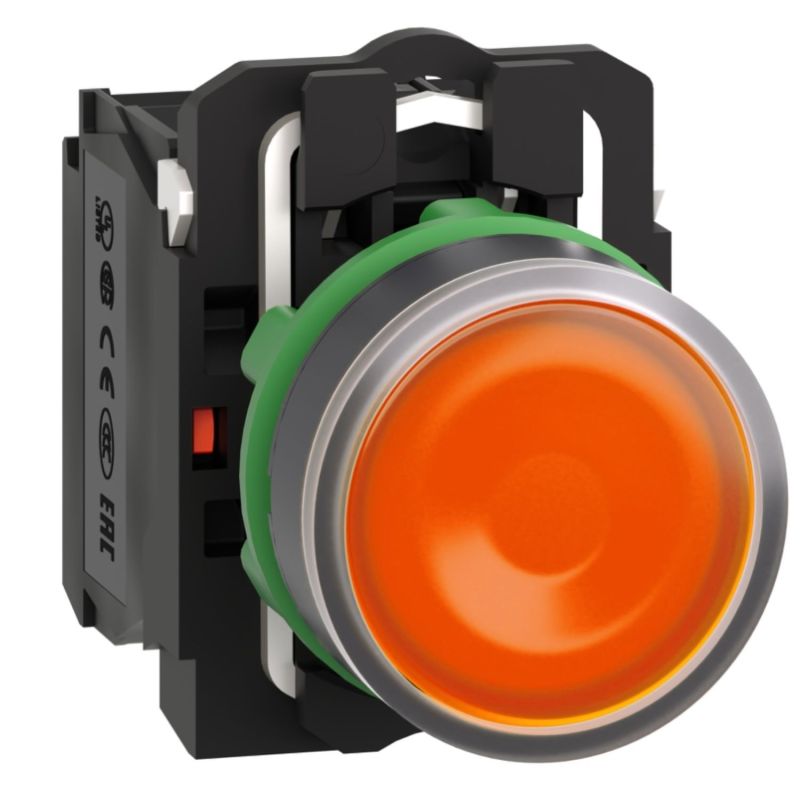

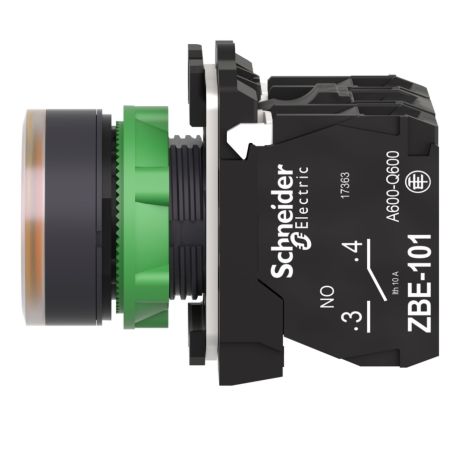

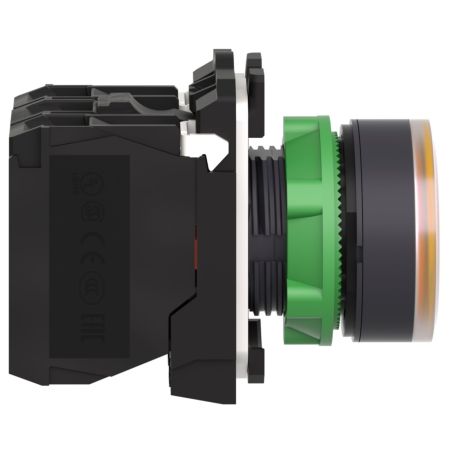

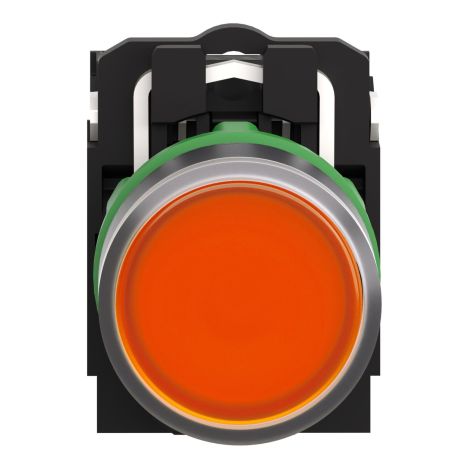

La tête de manœuvre du XB5AW35B5 est de forme ronde avec un profil orange affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en plastique gris foncé et son embase plastique offrent une légèreté remarquable (56 g seulement) tout en conservant la durabilité Schneider. Les dimensions du produit complet (42 x 30 x 57 mm) intègrent le bloc lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée, capsule orange
• Tension d'alimentation : 24V CA/CC (50/60 Hz)
• Plage de tension acceptée : 19,2 à 30V CC / 21,6 à 26,4V CA
• Consommation : 18 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB5AW35B5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB5AW35B5 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, identique à celui des XB4 lumineux.

Étanchéité et résistance aux environnements hostiles

Le XB5AW35B5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK05 : tenue aux chocs mécaniques (légèrement inférieure au XB4 IK06, mais supérieure aux XB5 non lumineux IK03)
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques rendent le XB5AW35B5 parfaitement adapté aux industries agroalimentaires, pharmaceutiques et chimiques où les contraintes d'hygiène et de nettoyage haute pression sont importantes. Pour les environnements à forts chocs mécaniques (industrie lourde, mines, sidérurgie), il est en revanche préférable de privilégier la version XB4 métal lumineuse.

Installation et raccordement du bouton poussoir XB5AW35B5

Montage simple et rapide

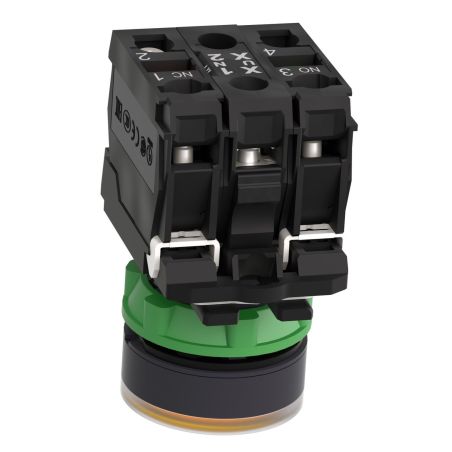

L'installation du XB5AW35B5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système Schneider, garantissant une liaison mécanique fiable et un démontage facile pour la maintenance.

Raccordement électrique des contacts

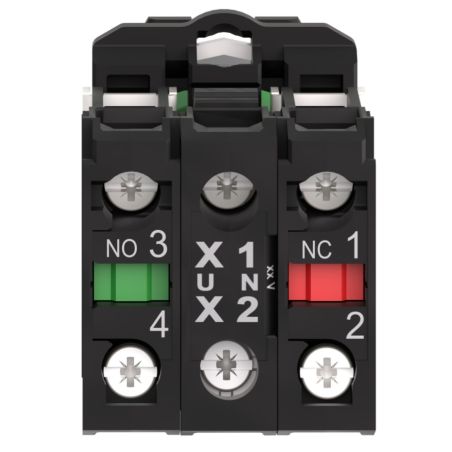

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED

L'alimentation de la LED s'effectue sur des bornes dédiées en 24V CA ou CC. Pour utiliser la LED comme témoin de pré-alarme ou d'état dégradé, raccorder l'alimentation sur la sortie d'un capteur de seuil intermédiaire, d'un détecteur de pré-défaut ou d'un automate qui pilote l'état d'alerte intermédiaire.

Applications et domaines d'utilisation

Grâce à sa LED 24V orange et son rapport qualité-prix attractif, le bouton poussoir lumineux Harmony XB5AW35B5 s'utilise idéalement dans les contextes suivants :

• Équipements OEM : intégration dans des produits finis avec signalisation hiérarchisée
• Stations de traitement d'eau : pré-alarme niveau, anomalie process en amont du défaut critique
• Process industriels continus : signalisation de dérive de paramètres avant déclenchement d'alarme
• Tableaux de supervision automate : alerte intermédiaire entre l'état nominal et le défaut critique
• Systèmes de pompage : témoin d'usure, pré-alarme cavitation, anomalie sans arrêt
• Tableaux énergie et distribution : pré-alerte de surcharge, déséquilibre de phases
• Bâtiments tertiaires intelligents : signalisation de maintenance imminente
• Acquittement d'alerte : bouton à appuyer pour confirmer la prise de connaissance d'une anomalie
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Maintenance industrielle : remplacement courant à coût optimisé

Normes et certifications

Le XB5AW35B5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir lumineux Schneider XB5AW35B5 ?

En optant pour le Schneider Harmony XB5AW35B5, vous équipez vos installations d'un témoin orange lumineux 24VACDC à coût optimisé qui apporte une nuance précieuse à la hiérarchie visuelle de vos pupitres. Là où le rouge déclencherait une intervention d'urgence et où le jaune ne suffirait pas à exprimer la criticité, l'orange permet de signaler intelligemment les états dégradés et les pré-alarmes pilotés par automate. Pour les équipements OEM, les armoires standard et les installations à fort volume qui ont besoin d'une signalisation à plusieurs niveaux de criticité, c'est le choix expert : finesse de signalisation, qualité Schneider, coût maîtrisé. Livré en 24/48h depuis nos stocks et garanti 18 mois.
