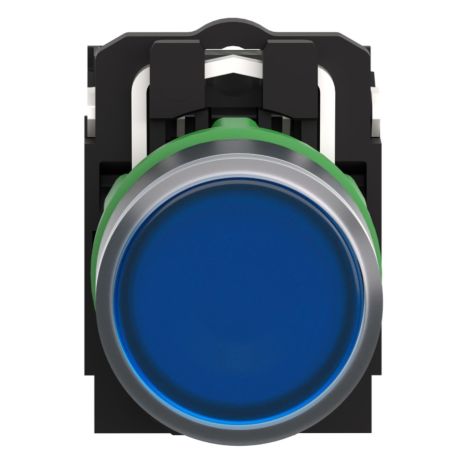

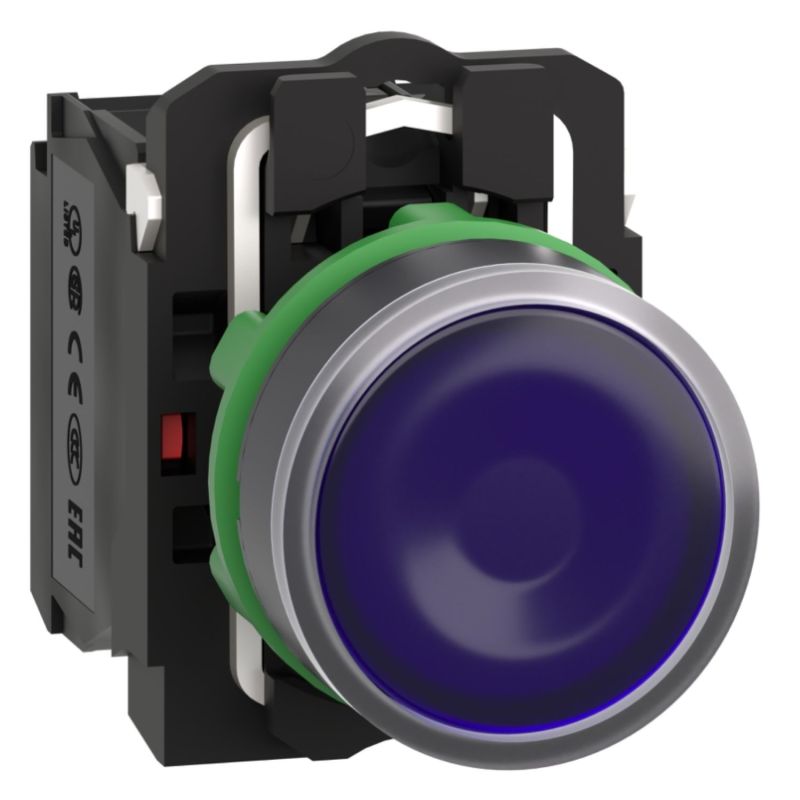

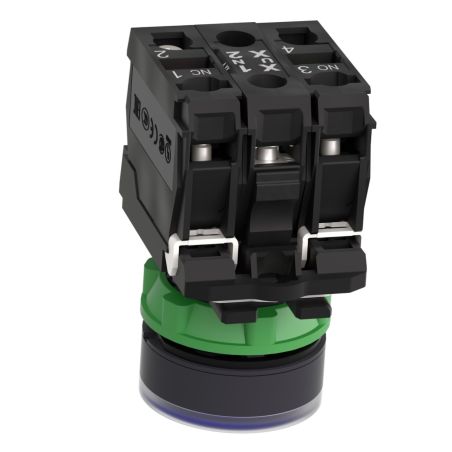

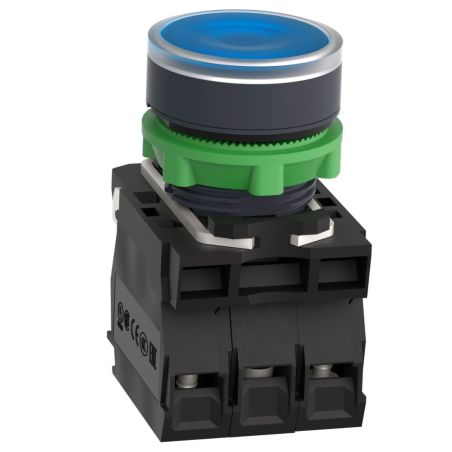

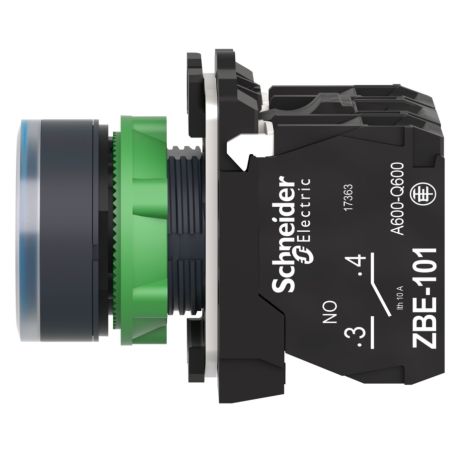

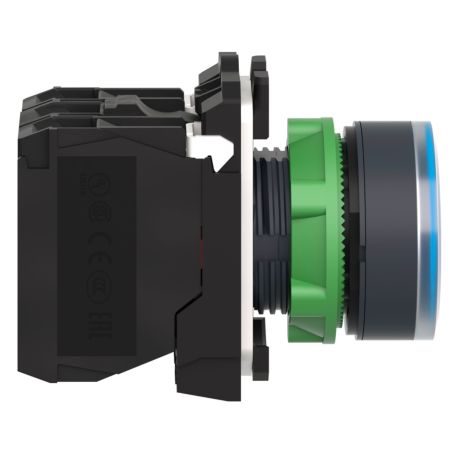

XB5AW36B5 Schneider - Harmony XB5 - bouton poussoir lumineux bleu Ø22 - impulsion - 24V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB5AW36B5 : la signalisation bleue d'action obligatoire à coût optimisé

Le bouton poussoir lumineux XB5AW36B5 appartient à la gamme Harmony XB5 de Schneider Electric, version collerette plastique de la célèbre gamme Harmony. Ce modèle représente l'alternative économique idéale au XB4 lumineux métal pour les fonctions de signalisation d'action obligatoire. Sa tête bleue normalisée associée à une LED 24V CA/CC et à un bloc 1NO + 1NF à ouverture positive en fait la solution clé en main pour les équipements OEM, armoires automatisées et installations à fort volume qui ont besoin d'identifier visuellement les commandes contraintes nécessitant une intervention obligatoire de l'opérateur.

Pourquoi choisir un bouton poussoir bleu lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le bleu se distingue des autres couleurs par sa fonction unique : il signale une action obligatoire, c'est-à-dire une commande que l'opérateur doit nécessairement actionner dans une situation donnée. Il est traditionnellement associé aux fonctions de :

• Acquittement obligatoire avant la reprise d'un cycle ou d'une fonction
• Mise en service contrainte d'une fonction spécifique avant démarrage
• Validation forcée imposée par la procédure d'exploitation
• Action préalable requise avant un démarrage ou un changement de mode
• Commandes auxiliaires spécifiques à une procédure de sécurité
• Mise en route conditionnelle (par exemple, lubrification avant démarrage)

L'avantage de la version lumineuse pour signaler une action requise

Là où un bouton bleu non lumineux indique simplement la fonction du bouton (action obligatoire), la version lumineuse apporte une dimension supplémentaire : signaler activement que l'action est requise maintenant. La LED s'allume quand le système attend l'intervention de l'opérateur — elle s'éteint quand l'action a été effectuée. C'est un élément ergonomique précieux qui :

• Attire l'attention sur la commande à effectuer sans utiliser le rouge (réservé aux défauts)
• Évite les oublis dans les procédures multi-étapes
• Confirme visuellement que l'étape obligatoire a bien été franchie (LED éteinte)
• Distingue clairement les commandes obligatoires des commandes facultatives sur le pupitre

XB4 ou XB5 lumineux : quelle gamme choisir ?

Schneider Electric propose deux gammes complémentaires au sein de la collection Harmony pour les boutons-poussoirs lumineux Ø22 mm. Comprendre leurs différences permet de choisir la référence la plus adaptée à votre besoin :

• XB4 lumineux (collerette métal chromé) : version premium, robustesse mécanique maximale (IK06), embase zamak. Recommandé pour les environnements industriels exigeants, les applications soumises à des chocs fréquents ou les installations à très long terme.
• XB5 lumineux (collerette plastique) : version économique, performances électriques et lumineuses identiques mais robustesse mécanique légèrement inférieure (IK05), embase plastique. Recommandé pour les équipements OEM, les armoires standard, les installations à budget maîtrisé et les pupitres légers.

Performances électriques et lumineuses identiques

Il est important de souligner que le XB5AW36B5 ne fait aucun compromis sur les performances électriques ni sur la qualité d'éclairage par rapport au XB4 équivalent : même LED 24VACDC, même durée de vie 100 000 heures, même consommation 18 mA, même bloc 1NO + 1NF, même ouverture positive sur le NF, même étanchéité IP66/67/69/69K. La différence se situe uniquement sur les aspects mécaniques périphériques.

L'avantage du 24V CA/CC : compatibilité avec les automates modernes

Le 24V CA/CC est la tension standard de l'industrie moderne pour les circuits de commande, les automates programmables, les capteurs et les actionneurs basse tension. Choisir cette version offre plusieurs avantages :

• Compatibilité directe avec les sorties d'automate sans interface ni relais intermédiaire
• Sécurité TBT (très basse tension) : aucun risque d'électrisation lors du contact accidentel
• Tolérance étendue : la LED accepte aussi bien le CA que le CC, simplifiant les choix de câblage
• Standard universel : compatible avec toutes les marques d'automates (Siemens, Schneider, Allen-Bradley, etc.)
• Pilotage logique : la LED peut refléter directement un état "action obligatoire en attente" remonté par l'automate

La technologie LED universelle Schneider

La gamme Harmony XB5 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 18 mA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB5AW36B5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour valider l'action obligatoire (envoi du signal de validation vers l'automate, autorisation de poursuite du cycle, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour désactiver une condition de blocage (libération d'un verrouillage, sortie d'un mode contraint, etc.)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure, ce qui est particulièrement important dans les circuits de validation où aucun aléa n'est acceptable.

Caractéristiques techniques détaillées

Construction et dimensions

La tête de manœuvre du XB5AW36B5 est de forme ronde avec un profil bleu affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en plastique gris foncé et son embase plastique offrent une légèreté remarquable (56 g seulement) tout en conservant la durabilité Schneider. Les dimensions du produit complet (42 x 30 x 57 mm) intègrent le bloc lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée, capsule bleue
• Tension d'alimentation : 24V CA/CC (50/60 Hz)
• Plage de tension acceptée : 19,2 à 30V CC / 21,6 à 26,4V CA
• Consommation : 18 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB5AW36B5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB5AW36B5 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, identique à celui des XB4 lumineux.

Étanchéité et résistance aux environnements hostiles

Le XB5AW36B5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK05 : tenue aux chocs mécaniques (légèrement inférieure au XB4 IK06, mais supérieure aux XB5 non lumineux IK03)
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques rendent le XB5AW36B5 parfaitement adapté aux industries agroalimentaires, pharmaceutiques et chimiques où les contraintes d'hygiène et de nettoyage haute pression sont importantes. Pour les environnements à forts chocs mécaniques (industrie lourde, mines, sidérurgie), il est en revanche préférable de privilégier la version XB4 métal lumineuse.

Installation et raccordement du bouton poussoir XB5AW36B5

Montage simple et rapide

L'installation du XB5AW36B5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système Schneider, garantissant une liaison mécanique fiable et un démontage facile pour la maintenance.

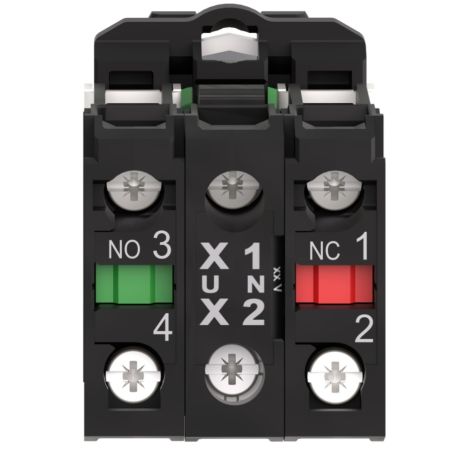

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED

L'alimentation de la LED s'effectue sur des bornes dédiées en 24V CA ou CC. Pour utiliser le bouton comme commande d'action obligatoire avec retour visuel, la LED est typiquement pilotée par une sortie d'automate ou un circuit logique : elle s'allume quand le système attend l'action obligatoire, et s'éteint dès que l'action a été validée par appui sur le bouton.

Applications et domaines d'utilisation

Grâce à sa LED 24V bleue et son rapport qualité-prix attractif, le bouton poussoir lumineux Harmony XB5AW36B5 s'utilise idéalement dans les contextes suivants :

• Équipements OEM : intégration dans des produits finis avec procédures contraintes
• Procédures de mise en service : signalisation des étapes obligatoires d'une séquence de démarrage
• Acquittement de cycle : bouton à valider avant reprise d'une production interrompue
• Tableaux de commande process : indication d'action préalable requise (lubrification, purge, mise en chauffe)
• Installations CVC complexes : validation de mode opérationnel imposé par la régulation
• Coffrets de commande standard : différenciation visuelle des fonctions critiques à coût maîtrisé
• Tableaux de supervision automate : signalisation d'action attendue de l'opérateur
• Procédures de maintenance : étapes de validation manuelle dans un protocole
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Maintenance industrielle : remplacement courant à coût optimisé

Normes et certifications

Le XB5AW36B5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir lumineux Schneider XB5AW36B5 ?

En optant pour le Schneider Harmony XB5AW36B5, vous équipez vos installations d'un témoin bleu lumineux 24VACDC à coût optimisé qui matérialise visuellement les commandes critiques nécessitant une action obligatoire de l'opérateur. Sa rareté visuelle sur les pupitres en fait un atout de différenciation : il distingue clairement les fonctions contraintes des commandes courantes, et la LED active guide intuitivement l'opérateur dans les procédures complexes. Pour les équipements OEM, les armoires standard et les installations à fort volume avec des séquences multi-étapes, c'est le choix expert : qualité Schneider, ergonomie LED, coût maîtrisé. Livré en 24/48h depuis nos stocks et garanti 18 mois.
