XB5AW35M5 Schneider - Harmony XB5 - bouton poussoir lumineux orange Ø22 - impulsion - 230V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB5AW35M5 : la signalisation d'alerte intermédiaire 230V à coût optimisé

Le bouton poussoir lumineux XB5AW35M5 appartient à la gamme Harmony XB5 de Schneider Electric, version collerette plastique de la célèbre gamme Harmony. Ce modèle combine la signalisation orange normalisée (couleur d'alerte intermédiaire entre le jaune et le rouge selon CEI 60073) avec une alimentation directe sur le secteur 230V CA, ce qui supprime le besoin d'une alimentation auxiliaire 24V. C'est la solution idéale pour les rénovations d'installations à signalisation hiérarchisée et tous les contextes à logique câblée où aucune source 24V n'est disponible. La collerette plastique permet en outre d'optimiser le coût matériel par rapport au XB4 métal, sans aucun compromis sur les performances électriques ni lumineuses.

Pourquoi choisir un bouton poussoir orange ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). L'orange occupe une position particulière dans ce code, avec une signification distincte et complémentaire des autres couleurs :

• Niveau d'alerte intermédiaire entre le jaune (attention) et le rouge (danger)
• Signalisation d'état anormal sans gravité immédiate (anomalie qui demande une action prochaine)
• Mode dégradé ou fonctionnement non nominal d'une installation
• Pré-alarme avant déclenchement d'une alarme rouge critique
• Avertissement renforcé nécessitant une attention particulière de l'opérateur
• Action de service ou de maintenance imminente

Le rôle unique de l'orange dans la hiérarchie visuelle

Sur un pupitre bien conçu, la hiérarchie visuelle des couleurs guide l'opérateur dans sa lecture et sa prise de décision :

• Vert : tout va bien, fonctionnement nominal
• Jaune : attention requise, action manuelle simple à effectuer
• Orange : alerte intermédiaire, anomalie à surveiller ou pré-alarme
• Rouge : danger, arrêt, défaut critique

L'orange permet ainsi de signaler des situations qui méritent attention sans déclencher la même réaction qu'un défaut critique. Sur des installations complexes (process industriel, traitement d'eau, énergie, bâtiment intelligent), cette nuance est précieuse pour ne pas saturer les opérateurs d'alarmes rouges et préserver leur réactivité face aux vraies urgences.

L'avantage du 230V CA : alimentation directe sans alim auxiliaire

La principale différence entre la version 230V CA (codée M5) et la version 24V CA/CC (codée B5) tient à la source d'alimentation de la LED :

• Version 24V CA/CC (B5) : nécessite une alimentation TBT auxiliaire (généralement issue d'un automate ou d'une alim stabilisée 24V)
• Version 230V CA (M5) : se branche directement sur le secteur monophasé, sans alimentation supplémentaire

Pourquoi choisir le 230V CA pour une signalisation orange ?

Cette version 230V CA présente plusieurs avantages décisifs dans certains contextes :

• Pas d'alim auxiliaire à prévoir : économie d'un transformateur 230/24V ou d'une alim à découpage
• Câblage simplifié : un seul circuit secteur pour alimenter à la fois les contacteurs et les voyants lumineux
• Idéal pour la rénovation : remplacement direct d'anciens voyants ou boutons lumineux 230V sans modifier le tableau
• Adapté aux installations sans automate : équipements en logique câblée traditionnelle (contacteurs, relais, télérupteurs)
• Solution économique globale : réduction du coût total de l'installation lorsque le 24V n'est pas déjà disponible
• Compatibilité directe avec les contacts auxiliaires 230V des relais de seuil et capteurs traditionnels

Cas d'usage typiques de l'orange 230V CA

• Rénovation d'installations à signalisation hiérarchisée où le système existant fonctionne en 230V
• Tableaux de pompage : pré-alarme niveau, anomalie process en amont du défaut critique
• Installations CVC complexes : signalisation de dérive de paramètres avant alarme
• Tableaux de chaufferie : pré-alarme température, encrassement filtre
• Systèmes de relevage : pré-alarme d'usure, fréquence anormale de cycle
• Bâtiments tertiaires : signalisation de maintenance imminente sur GTC traditionnelle
• Anciens process industriels en rénovation partielle conservant la logique câblée

L'avantage de la version lumineuse pour signaler une alerte intermédiaire

Là où un bouton orange non lumineux indique simplement la fonction du bouton, la version lumineuse apporte une dimension supplémentaire : signaler activement qu'une alerte intermédiaire est en cours. La LED s'allume automatiquement quand le système détecte un état dégradé ou un seuil de pré-alarme franchi. Cette ergonomie présente plusieurs avantages :

• Anticipation : la LED orange permet d'agir avant que l'alerte ne devienne critique (rouge)
• Lecture intuitive sans avoir à consulter un écran de supervision
• Acquittement local : appui sur le bouton pour confirmer la prise de connaissance de l'alerte
• Diagnostic accéléré : retour visuel immédiat sur l'état d'un équipement

XB4 ou XB5 lumineux : quelle gamme choisir ?

Schneider Electric propose deux gammes complémentaires au sein de la collection Harmony pour les boutons-poussoirs lumineux Ø22 mm. Comprendre leurs différences permet de choisir la référence la plus adaptée à votre besoin :

• XB4 lumineux (collerette métal chromé) : version premium, robustesse mécanique maximale (IK06), embase zamak. Recommandé pour les environnements industriels exigeants, les applications soumises à des chocs fréquents ou les installations à très long terme.
• XB5 lumineux (collerette plastique) : version économique, performances électriques et lumineuses identiques mais robustesse mécanique légèrement inférieure (IK05), embase plastique. Recommandé pour les équipements OEM, les armoires standard, les installations à budget maîtrisé et les pupitres légers.

Performances électriques et lumineuses identiques

Il est important de souligner que le XB5AW35M5 ne fait aucun compromis sur les performances électriques ni sur la qualité d'éclairage par rapport au XB4 équivalent : même LED 230V CA, même durée de vie 100 000 heures, même consommation 14 mA, même bloc 1NO + 1NF, même ouverture positive sur le NF, même étanchéité IP66/67/69/69K. La différence se situe uniquement sur les aspects mécaniques périphériques.

La technologie LED universelle Schneider

La gamme Harmony XB5 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles, particulièrement intéressants en 230V CA :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation très réduite : seulement 14 mA en 230V CA, soit environ 3,2 W — bien moins qu'une ampoule incandescente classique 230V
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent et nécessitent un remplacement périodique
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

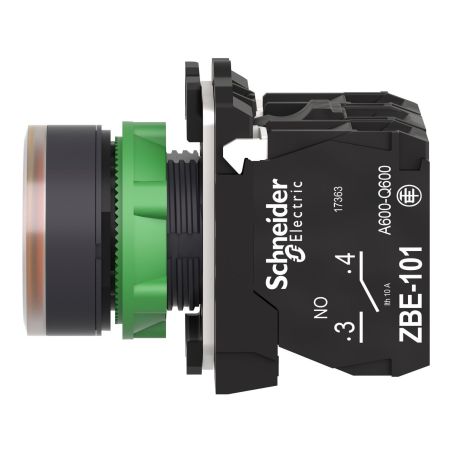

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB5AW35M5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer une fonction d'acquittement (envoi d'un signal confirmant que l'opérateur a vu la pré-alarme, déclenchement d'un buzzer, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour couper une fonction en parallèle (désactivation d'une sortie, mise en mode dégradé manuel, etc.)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure.

Caractéristiques techniques détaillées

Construction et dimensions

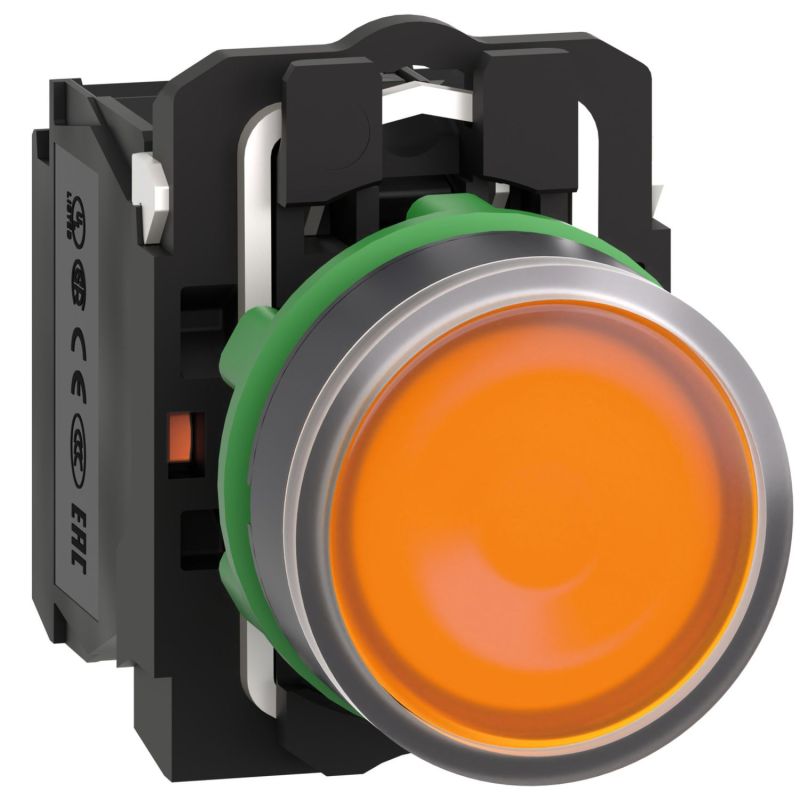

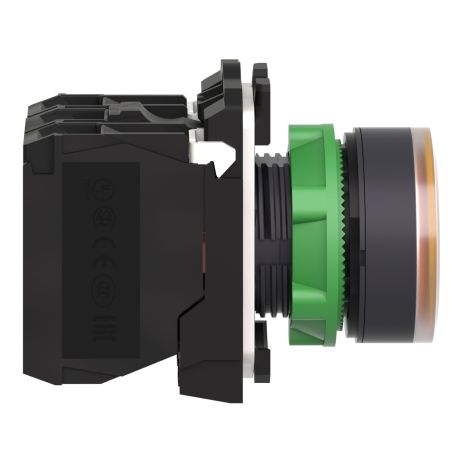

La tête de manœuvre du XB5AW35M5 est de forme ronde avec un profil orange affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en plastique gris foncé et son embase plastique offrent une légèreté remarquable (56 g seulement) tout en conservant la durabilité Schneider. Les dimensions du produit complet (42 x 30 x 57 mm) intègrent le bloc lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée, capsule orange
• Tension d'alimentation : 230 à 240V CA (50/60 Hz)
• Plage de tension acceptée : 195 à 264V CA
• Consommation : 14 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux 230V, le XB5AW35M5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB5AW35M5 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, identique à celui des XB4 lumineux.

Étanchéité et résistance aux environnements hostiles

Le XB5AW35M5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK05 : tenue aux chocs mécaniques (légèrement inférieure au XB4 IK06, mais supérieure aux XB5 non lumineux IK03)
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques rendent le XB5AW35M5 parfaitement adapté aux industries agroalimentaires, pharmaceutiques et chimiques où les contraintes d'hygiène et de nettoyage haute pression sont importantes. Pour les environnements à forts chocs mécaniques (industrie lourde, mines, sidérurgie), il est en revanche préférable de privilégier la version XB4 métal lumineuse.

Installation et raccordement du bouton poussoir XB5AW35M5

Montage simple et rapide

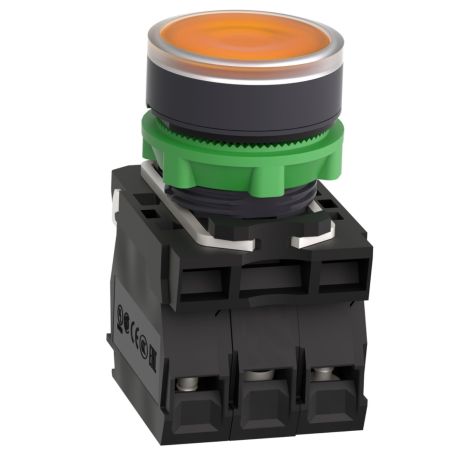

L'installation du XB5AW35M5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système Schneider, garantissant une liaison mécanique fiable et un démontage facile pour la maintenance.

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED en 230V CA

L'alimentation de la LED s'effectue sur des bornes dédiées en 230V CA. Pour utiliser la LED comme témoin de pré-alarme ou d'état dégradé, raccorder l'alimentation en aval d'un contact auxiliaire d'un capteur de seuil intermédiaire, d'un détecteur de pré-défaut, d'un relais de surveillance ou d'un module de signalisation. Point important sécurité : les bornes d'alimentation LED sont au potentiel secteur — respecter les règles de sécurité électrique standard et ne pas intervenir sous tension.

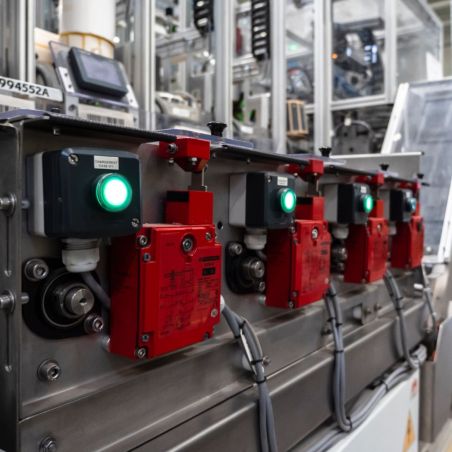

Applications et domaines d'utilisation

Grâce à son alimentation 230V CA directe et son rapport qualité-prix attractif, le bouton poussoir lumineux Harmony XB5AW35M5 orange s'utilise dans tous les contextes où une signalisation hiérarchisée avec pré-alarme orange est requise sans alim auxiliaire :

• Rénovation d'armoires électriques en logique câblée 230V avec signalisation à plusieurs niveaux
• Tableaux de pompage : pré-alarme niveau, témoin d'usure, anomalie sans arrêt
• Installations CVC complexes : signalisation de dérive de paramètres avant alarme rouge
• Tableaux de chaufferie : pré-alarme température, encrassement filtre, anomalie chaudière
• Process industriels traditionnels : alerte intermédiaire entre nominal et défaut critique
• Bâtiments tertiaires : signalisation de maintenance imminente sur GTC traditionnelle
• Tableaux énergie et distribution : pré-alerte de surcharge, déséquilibre
• Acquittement d'alerte locale : bouton à appuyer pour confirmer la prise de connaissance d'une anomalie
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Maintenance industrielle : remplacement courant à coût optimisé

Normes et certifications

Le XB5AW35M5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir lumineux Schneider XB5AW35M5 ?

En optant pour le Schneider Harmony XB5AW35M5, vous équipez vos installations d'un témoin orange lumineux 230V CA à coût optimisé qui apporte une nuance précieuse à la hiérarchie visuelle de vos pupitres, sans nécessiter d'alimentation auxiliaire. C'est le choix évident pour la rénovation d'armoires anciennes à signalisation hiérarchisée, les tableaux de pompage, les installations CVC complexes et les process industriels traditionnels en logique câblée où les pré-alarmes orange permettent d'agir avant que la situation ne devienne critique. Livré en 24/48h depuis nos stocks et garanti 18 mois.
