XB5AW36M5 Schneider - Harmony XB5 - bouton poussoir lumineux bleu Ø22 - impulsion - 230V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB5AW36M5 : la signalisation bleue d'action obligatoire 230V à coût optimisé

Le bouton poussoir lumineux XB5AW36M5 appartient à la gamme Harmony XB5 de Schneider Electric, version collerette plastique de la célèbre gamme Harmony. Ce modèle combine la signalisation bleue normalisée (couleur d'action obligatoire selon CEI 60073) avec une alimentation directe sur le secteur 230V CA, ce qui supprime le besoin d'une alimentation auxiliaire 24V. C'est la solution idéale pour les rénovations d'installations imposant des actions contraintes et tous les contextes à logique câblée où aucune source 24V n'est disponible. La collerette plastique permet en outre d'optimiser le coût matériel par rapport au XB4 métal, sans aucun compromis sur les performances électriques ni lumineuses.

Pourquoi choisir un bouton poussoir bleu lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le bleu se distingue des autres couleurs par sa fonction unique : il signale une action obligatoire, c'est-à-dire une commande que l'opérateur doit nécessairement actionner dans une situation donnée. Il est traditionnellement associé aux fonctions de :

• Acquittement obligatoire avant la reprise d'un cycle ou d'une fonction
• Mise en service contrainte d'une fonction spécifique avant démarrage
• Validation forcée imposée par la procédure d'exploitation
• Action préalable requise avant un démarrage ou un changement de mode
• Commandes auxiliaires spécifiques à une procédure de sécurité
• Mise en route conditionnelle (par exemple, lubrification avant démarrage)

L'avantage de la version lumineuse pour signaler une action requise

Là où un bouton bleu non lumineux indique simplement la fonction du bouton (action obligatoire), la version lumineuse apporte une dimension supplémentaire : signaler activement que l'action est requise maintenant. La LED s'allume quand le système attend l'intervention de l'opérateur — elle s'éteint quand l'action a été effectuée. C'est un élément ergonomique précieux qui :

• Attire l'attention sur la commande à effectuer sans utiliser le rouge (réservé aux défauts)
• Évite les oublis dans les procédures multi-étapes
• Confirme visuellement que l'étape obligatoire a bien été franchie (LED éteinte)
• Distingue clairement les commandes obligatoires des commandes facultatives sur le pupitre

L'avantage du 230V CA : alimentation directe sans alim auxiliaire

La principale différence entre la version 230V CA (codée M5) et la version 24V CA/CC (codée B5) tient à la source d'alimentation de la LED :

• Version 24V CA/CC (B5) : nécessite une alimentation TBT auxiliaire (généralement issue d'un automate ou d'une alim stabilisée 24V)
• Version 230V CA (M5) : se branche directement sur le secteur monophasé, sans alimentation supplémentaire

Pourquoi choisir le 230V CA pour une signalisation bleue ?

Cette version 230V CA présente plusieurs avantages décisifs dans certains contextes :

• Pas d'alim auxiliaire à prévoir : économie d'un transformateur 230/24V ou d'une alim à découpage
• Câblage simplifié : un seul circuit secteur pour alimenter à la fois les contacteurs et les voyants lumineux
• Idéal pour la rénovation : remplacement direct d'anciens voyants ou boutons lumineux 230V sans modifier le tableau
• Adapté aux installations sans automate : équipements en logique câblée traditionnelle (contacteurs, relais, télérupteurs)
• Solution économique globale : réduction du coût total de l'installation lorsque le 24V n'est pas déjà disponible
• Compatibilité directe avec les contacts auxiliaires 230V des relais de séquence et automates de procédure câblée

Cas d'usage typiques du bleu 230V CA

• Rénovation d'installations à séquences contraintes conservant une logique câblée 230V
• Procédures de mise en service traditionnelles : étape obligatoire dans un démarrage manuel séquencé
• Tableaux de chaufferie : validation obligatoire d'une étape de purge ou de pré-chauffe
• Installations CVC complexes : commande contrainte de mode opérationnel
• Tableaux de pompage : amorçage obligatoire avant démarrage de pompe
• Procédures d'acquittement sur installations sans automate
• Anciens process industriels en rénovation partielle conservant la logique câblée

XB4 ou XB5 lumineux : quelle gamme choisir ?

Schneider Electric propose deux gammes complémentaires au sein de la collection Harmony pour les boutons-poussoirs lumineux Ø22 mm. Comprendre leurs différences permet de choisir la référence la plus adaptée à votre besoin :

• XB4 lumineux (collerette métal chromé) : version premium, robustesse mécanique maximale (IK06), embase zamak. Recommandé pour les environnements industriels exigeants, les applications soumises à des chocs fréquents ou les installations à très long terme.
• XB5 lumineux (collerette plastique) : version économique, performances électriques et lumineuses identiques mais robustesse mécanique légèrement inférieure (IK05), embase plastique. Recommandé pour les équipements OEM, les armoires standard, les installations à budget maîtrisé et les pupitres légers.

Performances électriques et lumineuses identiques

Il est important de souligner que le XB5AW36M5 ne fait aucun compromis sur les performances électriques ni sur la qualité d'éclairage par rapport au XB4 équivalent : même LED 230V CA, même durée de vie 100 000 heures, même consommation 14 mA, même bloc 1NO + 1NF, même ouverture positive sur le NF, même étanchéité IP66/67/69/69K. La différence se situe uniquement sur les aspects mécaniques périphériques.

La technologie LED universelle Schneider

La gamme Harmony XB5 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles, particulièrement intéressants en 230V CA :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation très réduite : seulement 14 mA en 230V CA, soit environ 3,2 W — bien moins qu'une ampoule incandescente classique 230V
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent et nécessitent un remplacement périodique
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

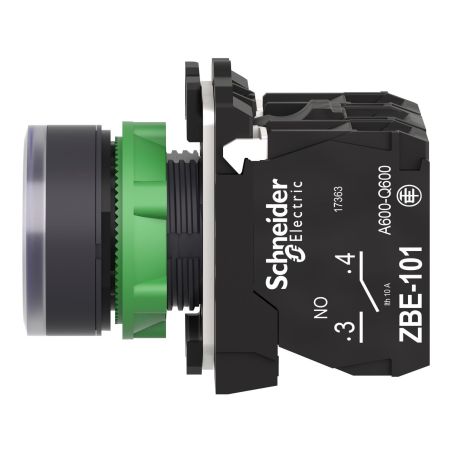

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB5AW36M5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour valider l'action obligatoire (envoi du signal de validation, autorisation de poursuite du cycle, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour désactiver une condition de blocage (libération d'un verrouillage, sortie d'un mode contraint, etc.)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure, ce qui est particulièrement important dans les circuits de validation où aucun aléa n'est acceptable.

Caractéristiques techniques détaillées

Construction et dimensions

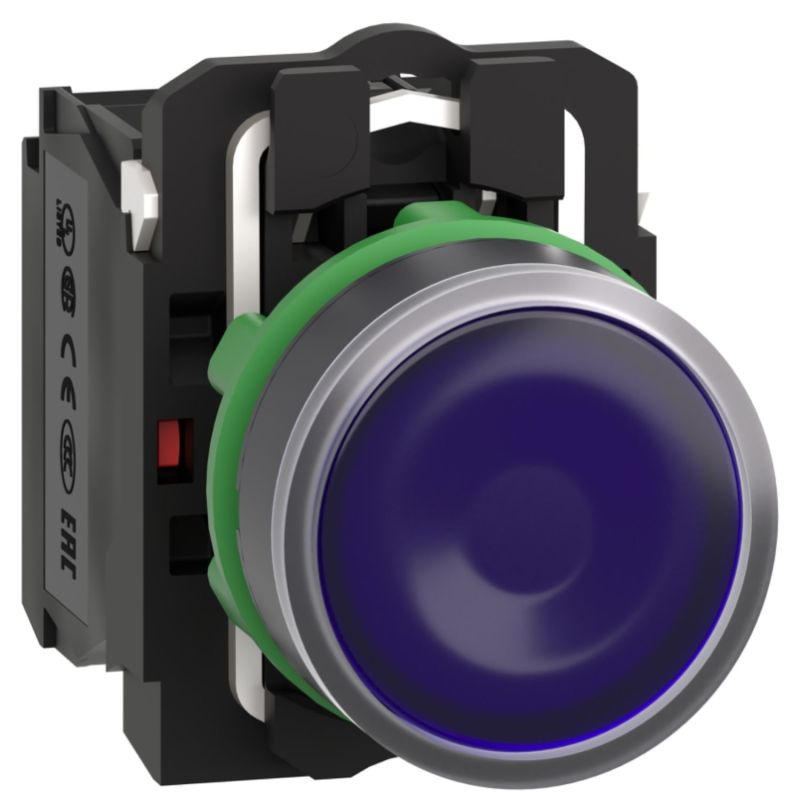

La tête de manœuvre du XB5AW36M5 est de forme ronde avec un profil bleu affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en plastique gris foncé et son embase plastique offrent une légèreté remarquable (56 g seulement) tout en conservant la durabilité Schneider. Les dimensions du produit complet (42 x 30 x 57 mm) intègrent le bloc lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée, capsule bleue
• Tension d'alimentation : 230 à 240V CA (50/60 Hz)
• Plage de tension acceptée : 195 à 264V CA
• Consommation : 14 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux 230V, le XB5AW36M5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB5AW36M5 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, identique à celui des XB4 lumineux.

Étanchéité et résistance aux environnements hostiles

Le XB5AW36M5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK05 : tenue aux chocs mécaniques (légèrement inférieure au XB4 IK06, mais supérieure aux XB5 non lumineux IK03)
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques rendent le XB5AW36M5 parfaitement adapté aux industries agroalimentaires, pharmaceutiques et chimiques où les contraintes d'hygiène et de nettoyage haute pression sont importantes. Pour les environnements à forts chocs mécaniques (industrie lourde, mines, sidérurgie), il est en revanche préférable de privilégier la version XB4 métal lumineuse.

Installation et raccordement du bouton poussoir XB5AW36M5

Montage simple et rapide

L'installation du XB5AW36M5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système Schneider, garantissant une liaison mécanique fiable et un démontage facile pour la maintenance.

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED en 230V CA

L'alimentation de la LED s'effectue sur des bornes dédiées en 230V CA. Pour utiliser le bouton comme commande d'action obligatoire avec retour visuel, la LED est typiquement pilotée en 230V via un contact auxiliaire d'un relais de séquence ou d'un module de logique câblée : elle s'allume quand l'étape obligatoire est attendue, et s'éteint dès que l'action a été validée par appui sur le bouton. Point important sécurité : les bornes d'alimentation LED sont au potentiel secteur — respecter les règles de sécurité électrique standard et ne pas intervenir sous tension.

Applications et domaines d'utilisation

Grâce à son alimentation 230V CA directe et son rapport qualité-prix attractif, le bouton poussoir lumineux Harmony XB5AW36M5 bleu s'utilise dans les contextes suivants :

• Rénovation d'armoires électriques en logique câblée 230V avec procédures contraintes
• Procédures de mise en service traditionnelles : étape obligatoire dans un démarrage séquencé
• Tableaux de chaufferie : validation obligatoire d'étapes de pré-chauffe ou purge
• Installations CVC complexes : commande contrainte de mode opérationnel
• Tableaux de pompage : amorçage obligatoire avant démarrage
• Procédures d'acquittement sur installations sans automate
• Anciens process industriels conservant la logique câblée
• Bâtiments tertiaires avec procédures spécifiques sur GTC traditionnelle
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Maintenance industrielle : remplacement courant à coût optimisé

Normes et certifications

Le XB5AW36M5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir lumineux Schneider XB5AW36M5 ?

En optant pour le Schneider Harmony XB5AW36M5, vous équipez vos installations d'un témoin bleu lumineux 230V CA à coût optimisé qui matérialise visuellement les commandes critiques nécessitant une action obligatoire de l'opérateur, sans nécessiter d'alimentation auxiliaire. Sa rareté visuelle sur les pupitres en fait un atout de différenciation : il distingue clairement les fonctions contraintes des commandes courantes. Pour les rénovations d'armoires anciennes, les tableaux CVC complexes, les installations de chaufferie et tous les contextes à logique câblée traditionnelle nécessitant des séquences d'action contraintes, c'est le choix expert : qualité Schneider, ergonomie LED, coût maîtrisé. Livré en 24/48h depuis nos stocks et garanti 18 mois.
